一文吃透孔轴配合制：5大类37种常用配合公差设计全解析（附详细PPT图解）

共计 1476 个字符，预计需要花费 4 分钟才能阅读完成。

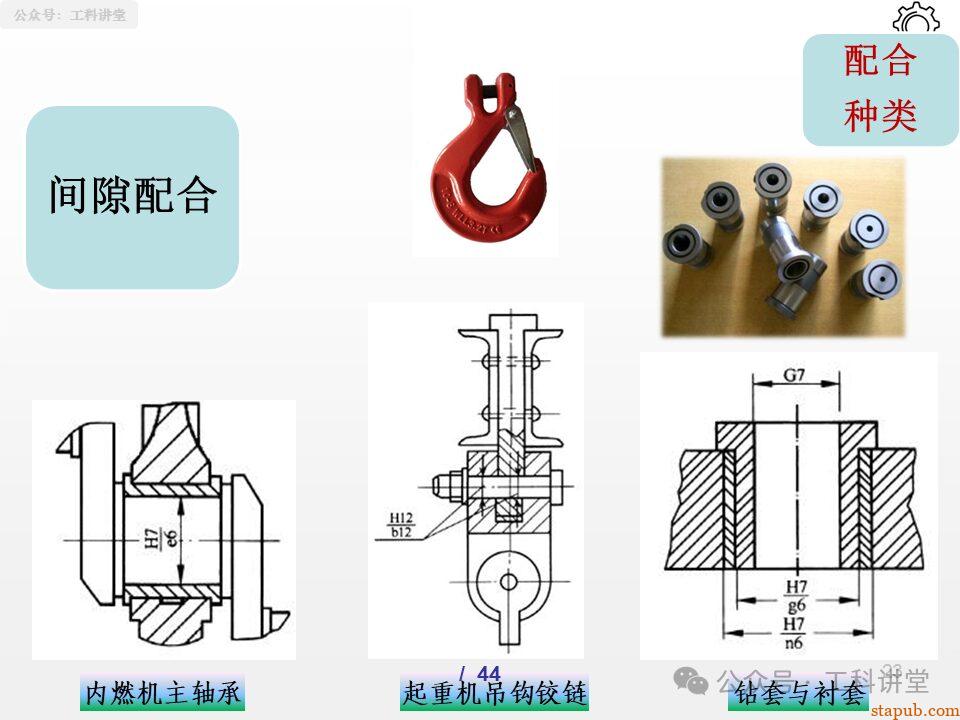

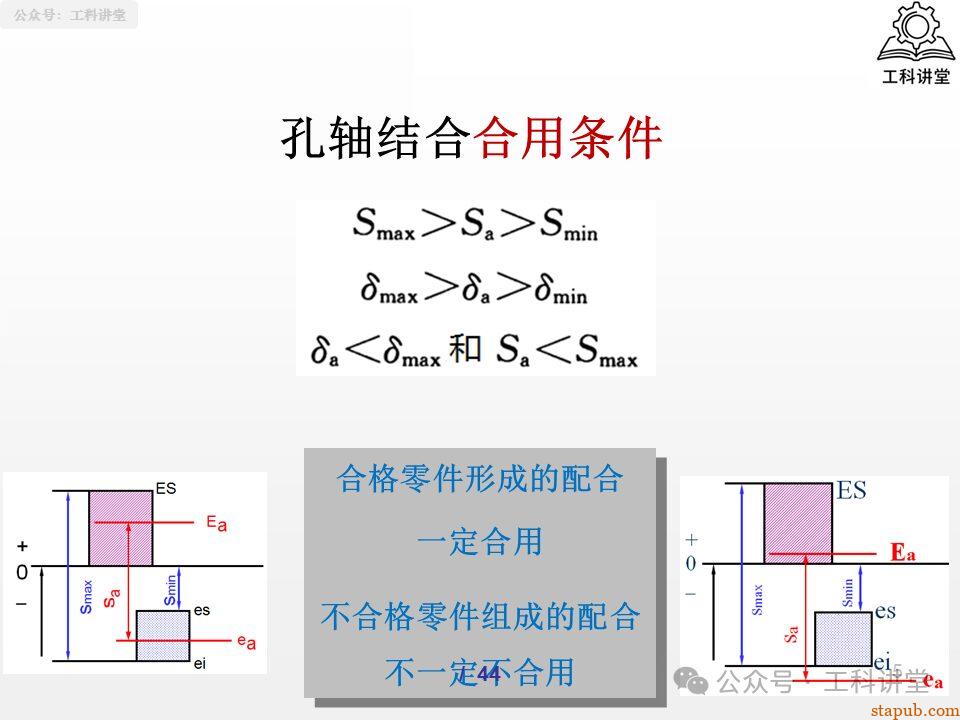

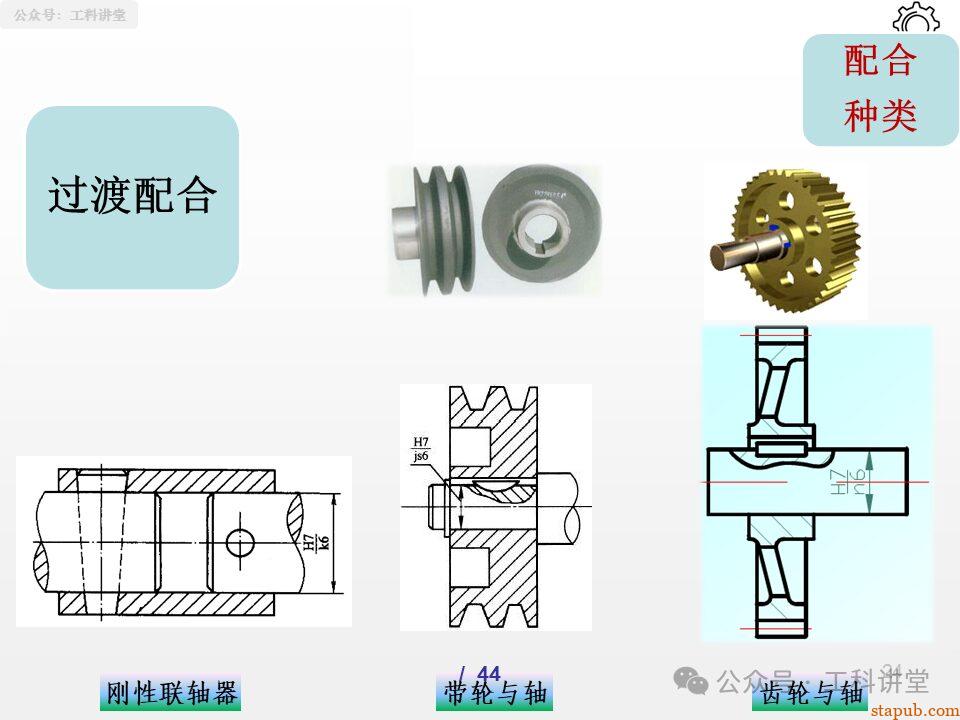

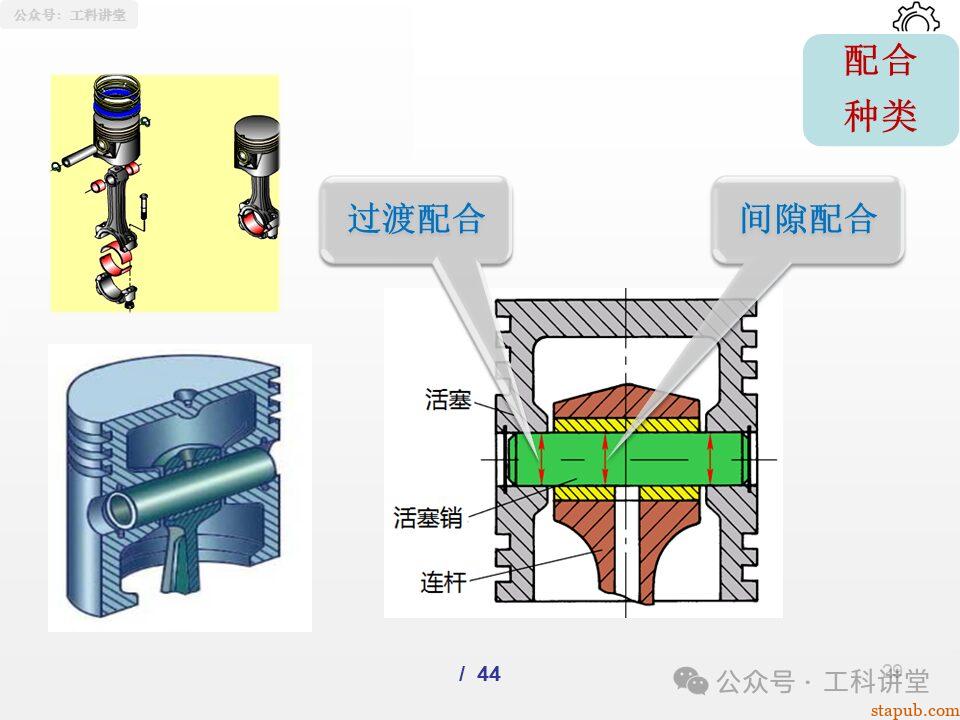

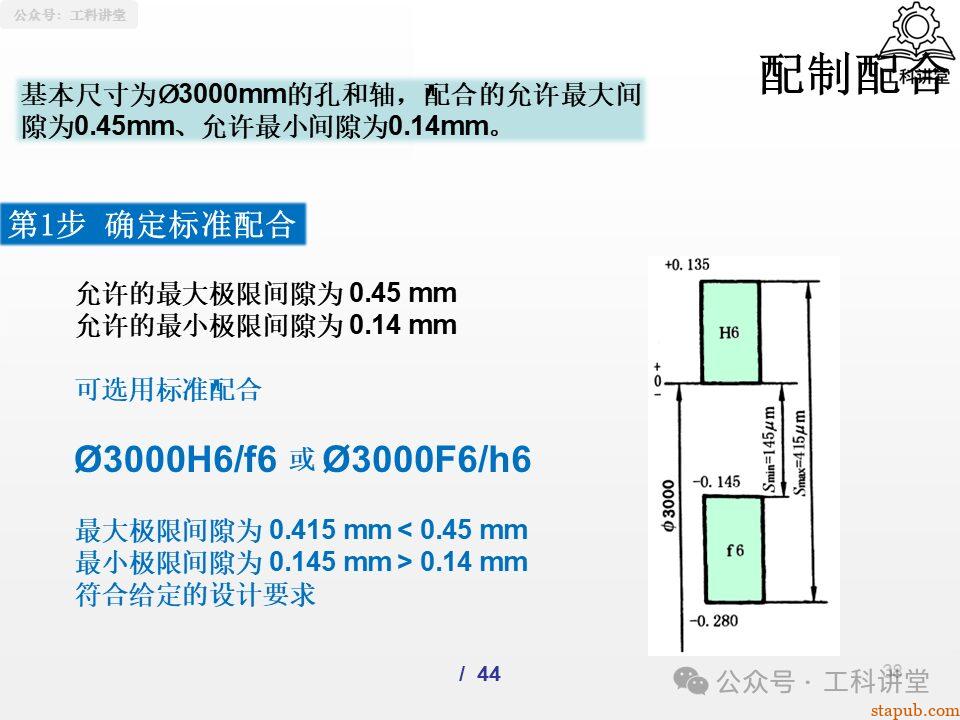

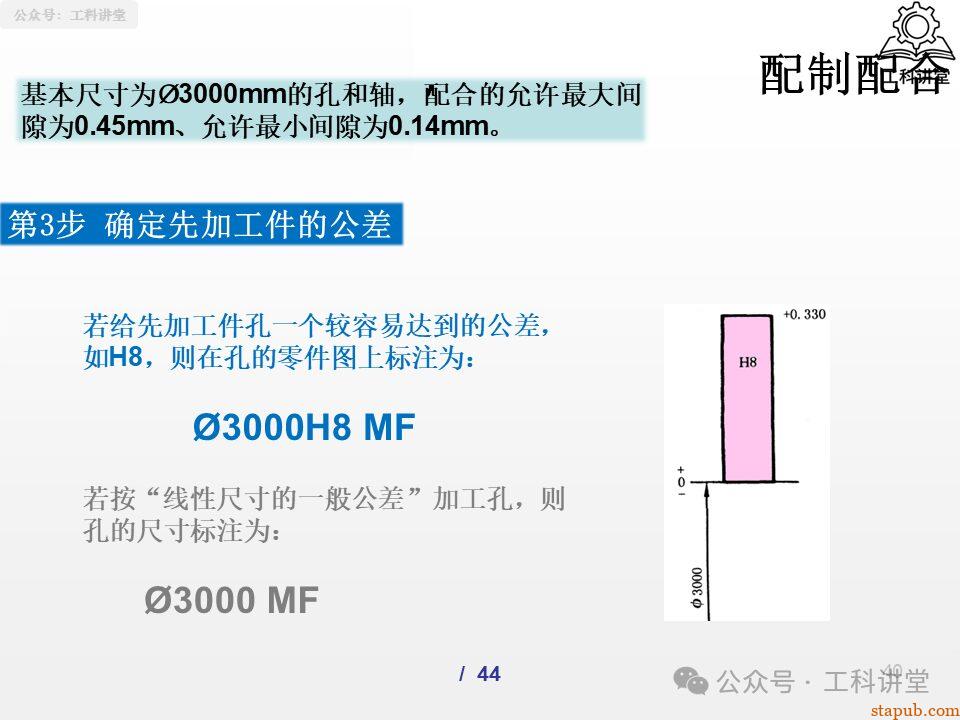

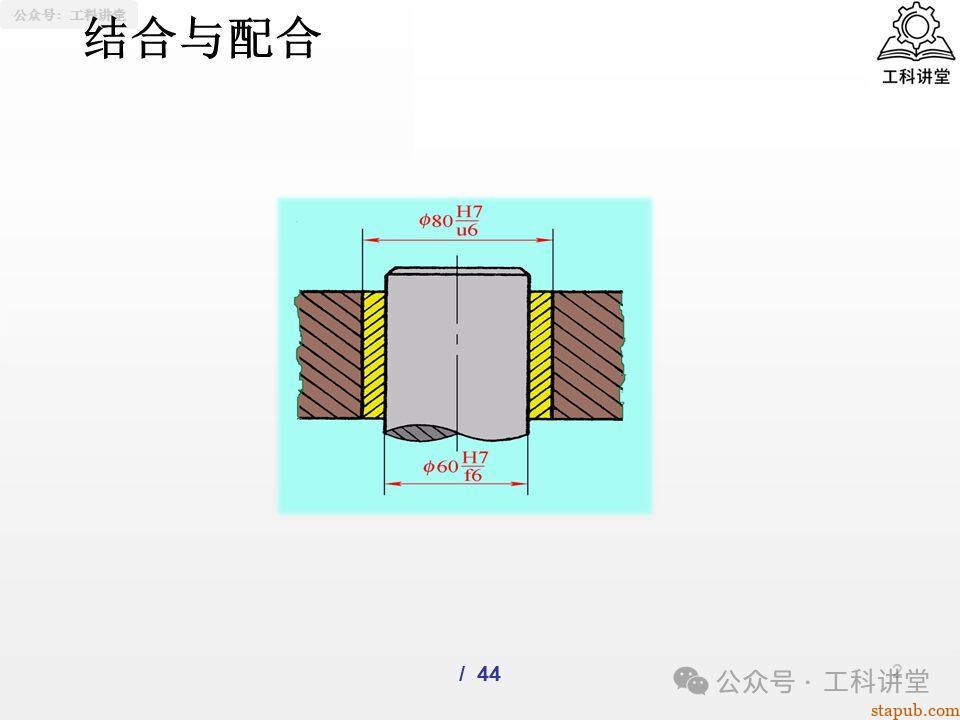

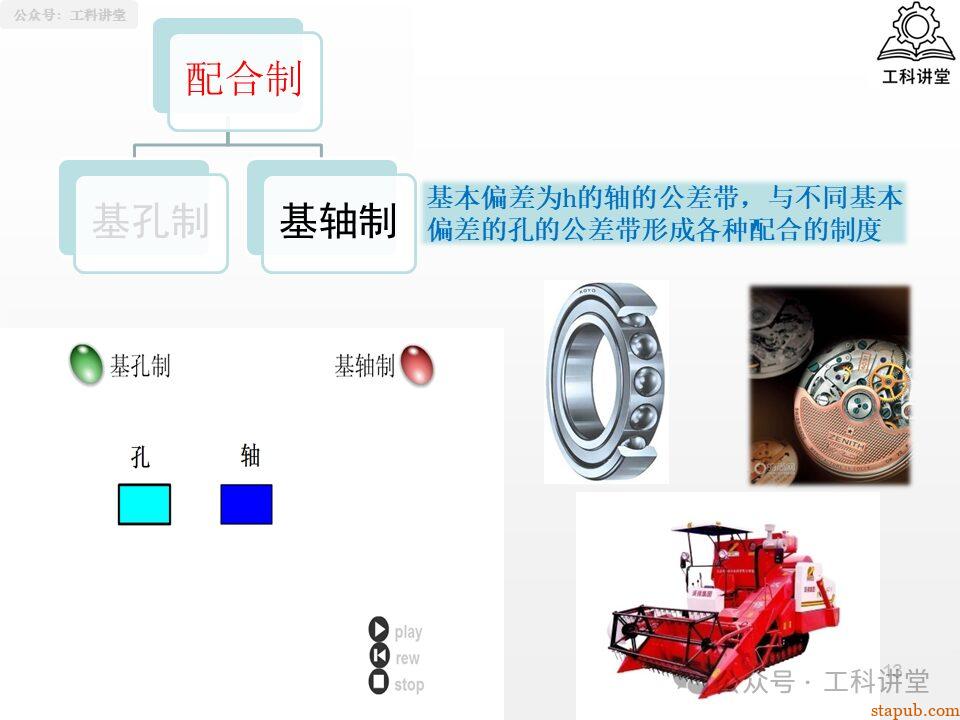

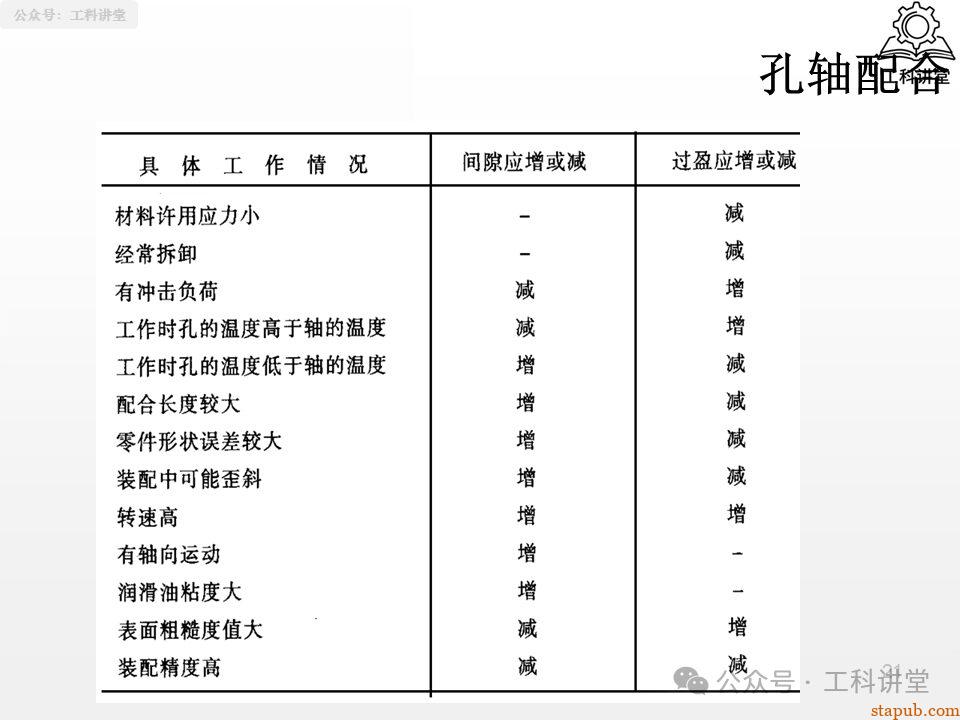

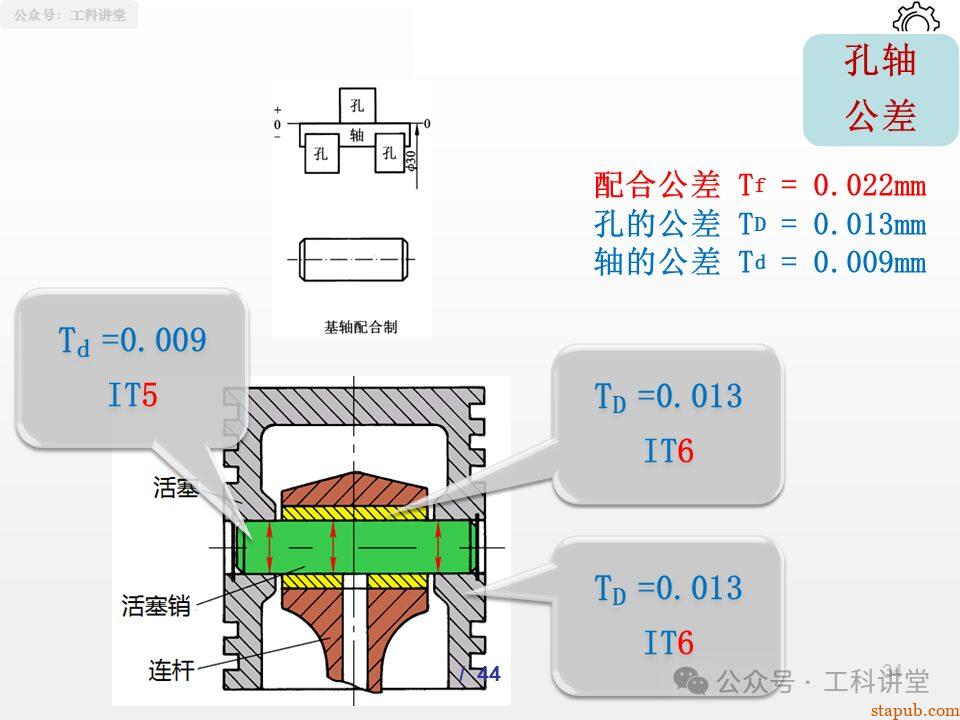

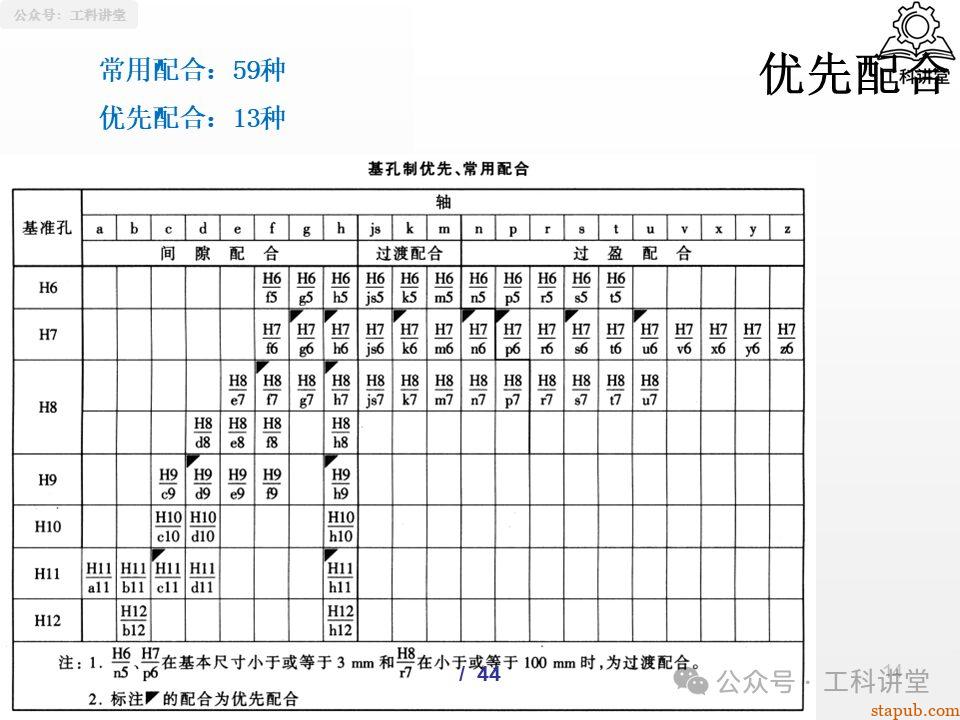

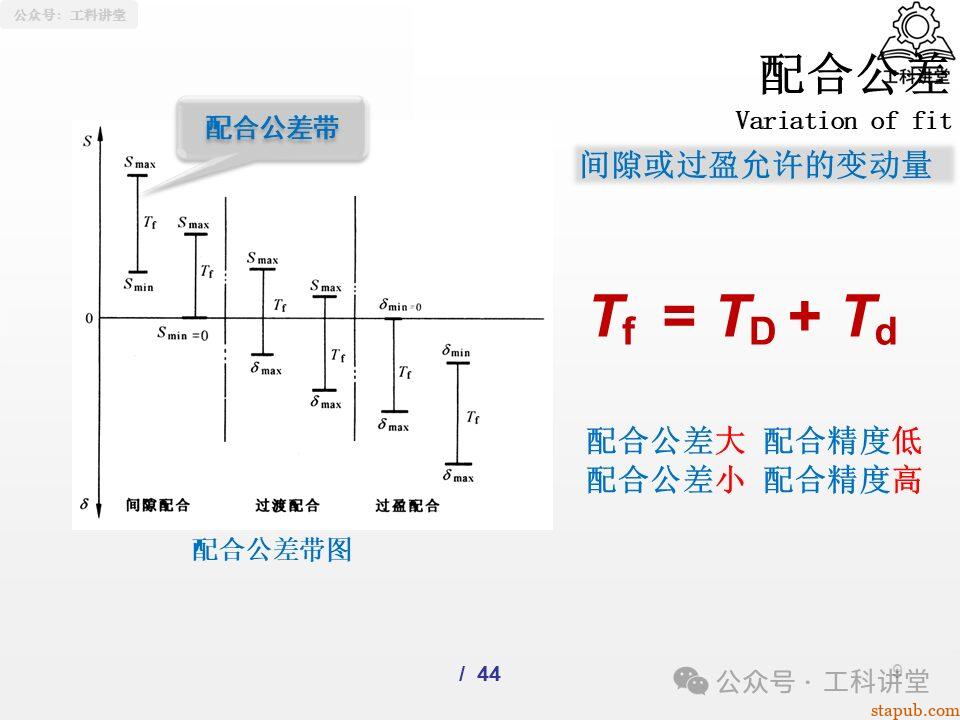

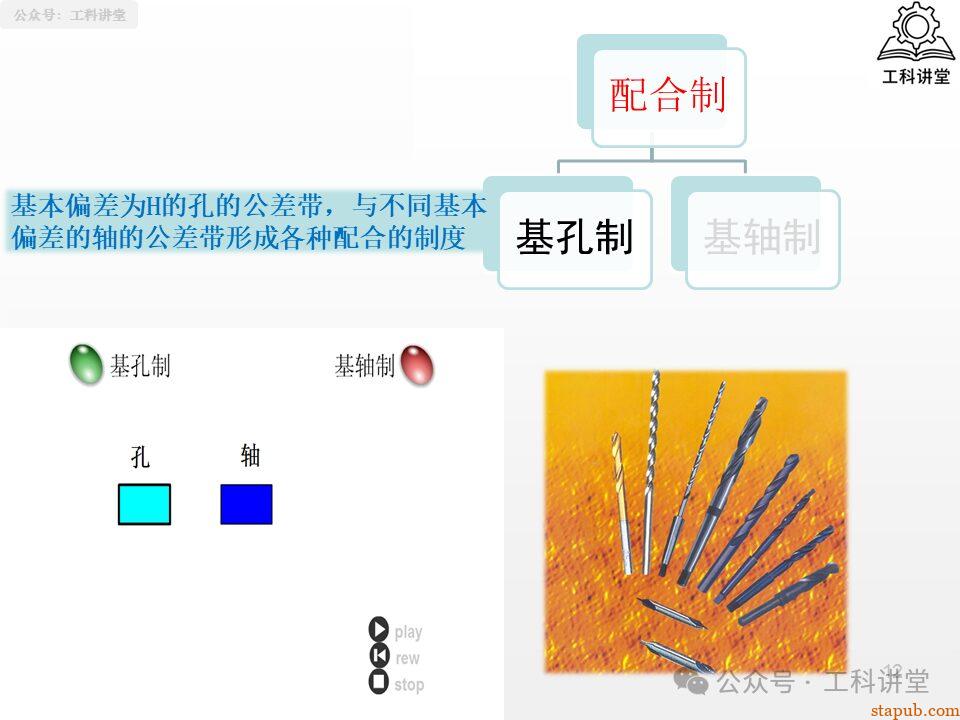

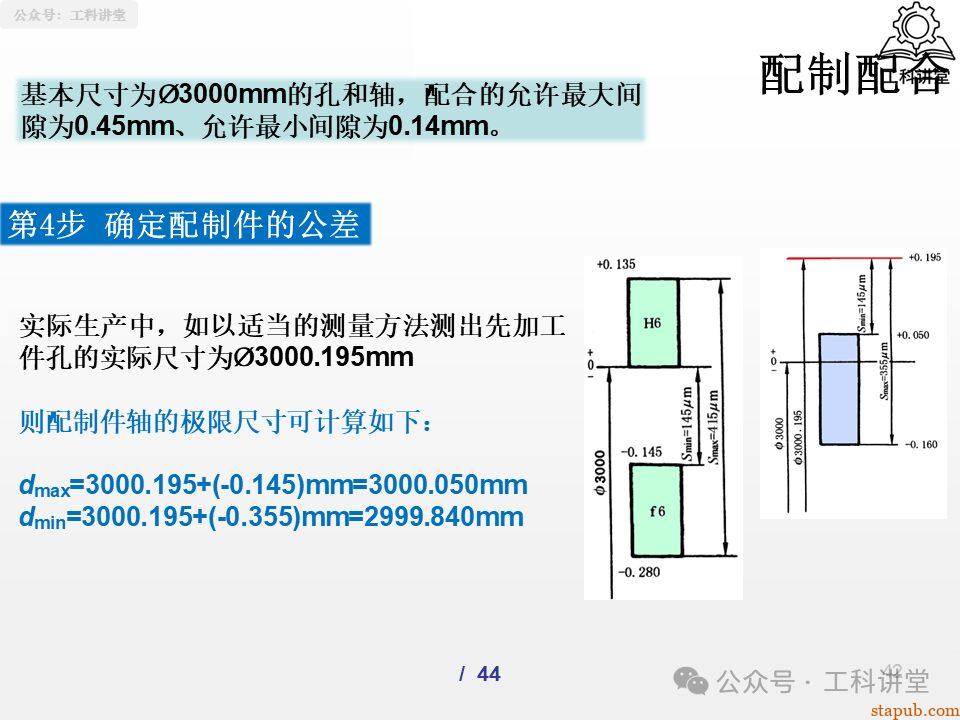

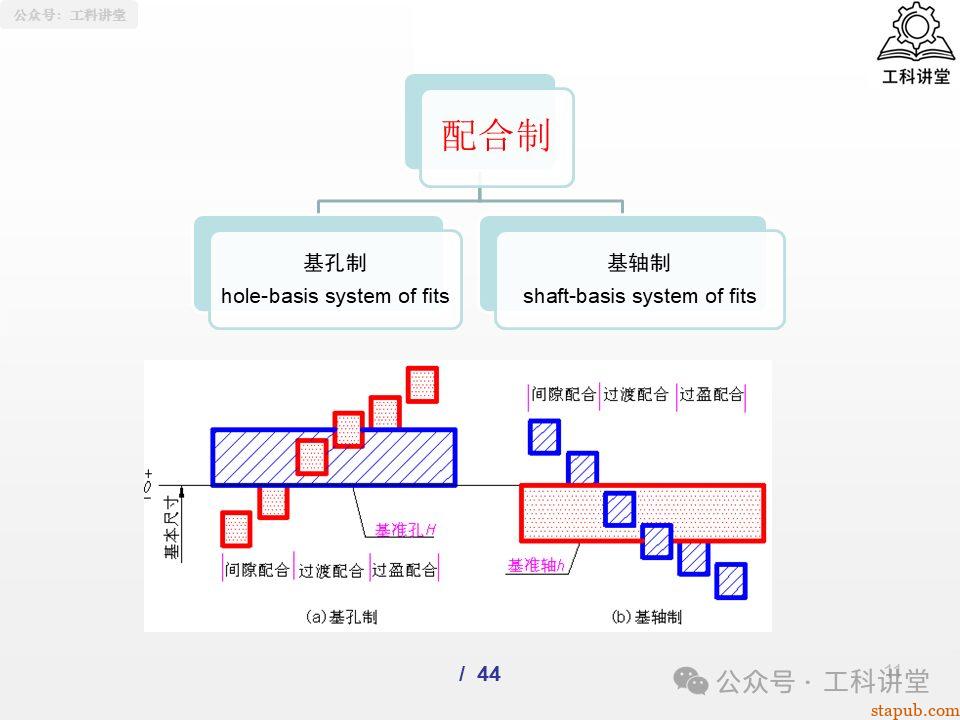

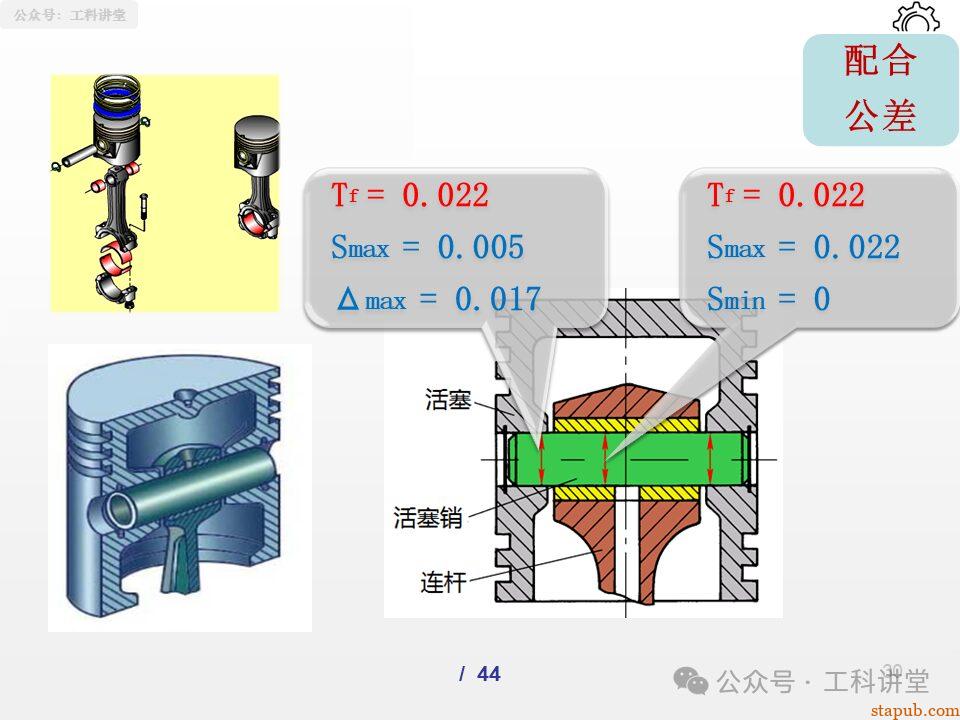

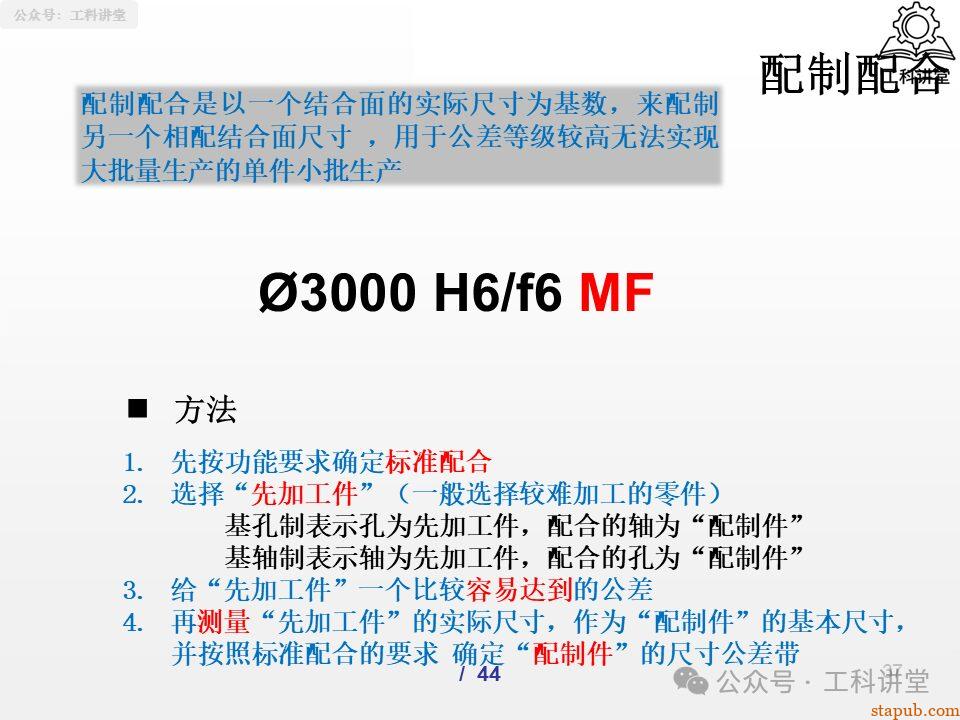

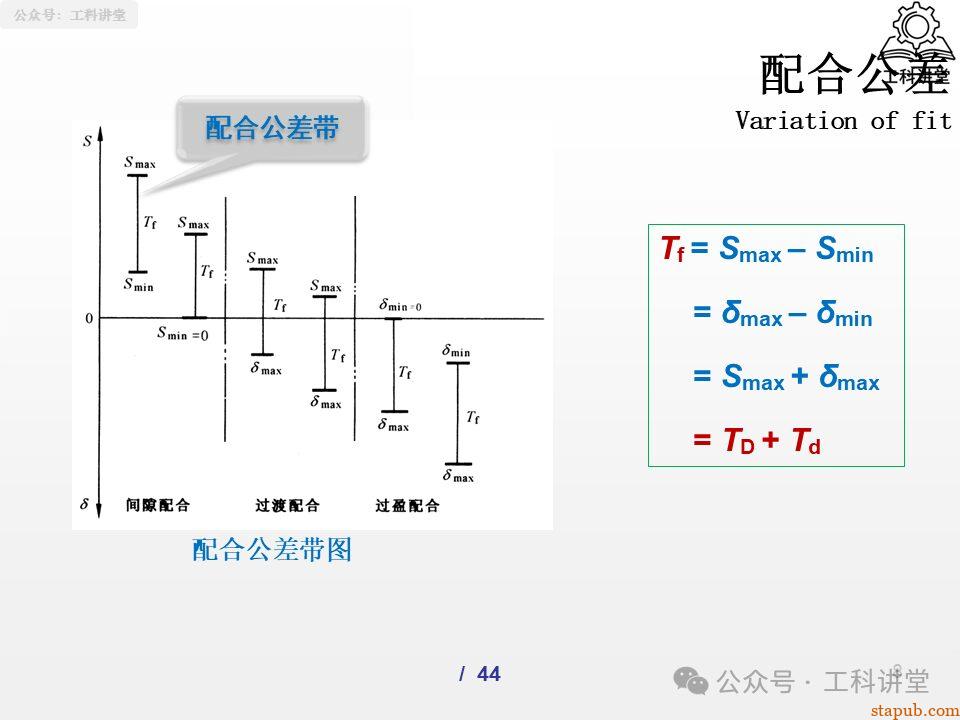

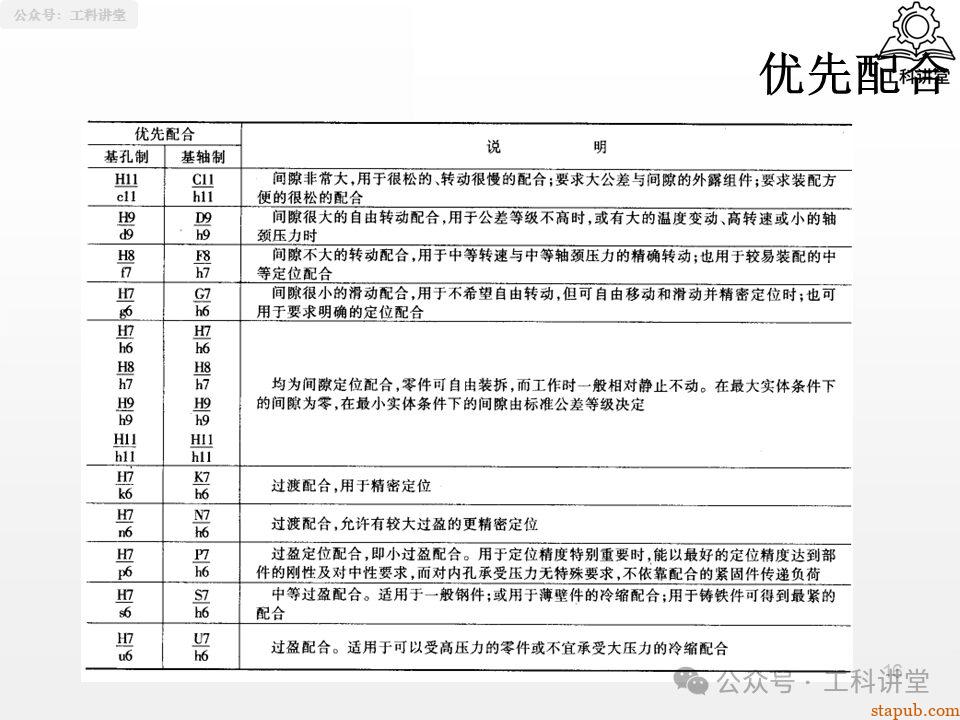

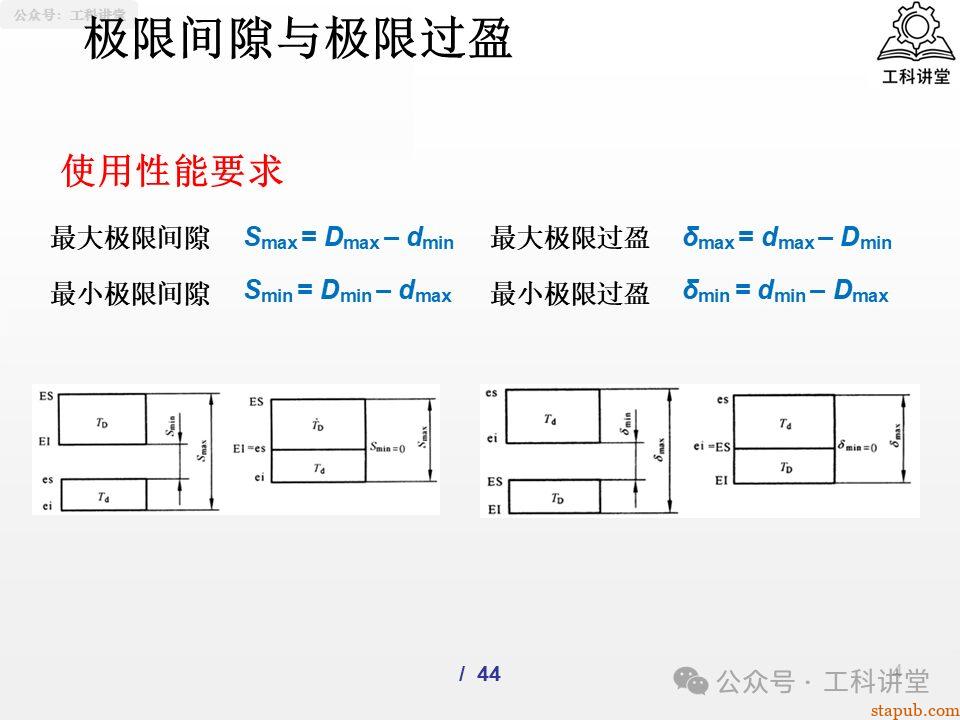

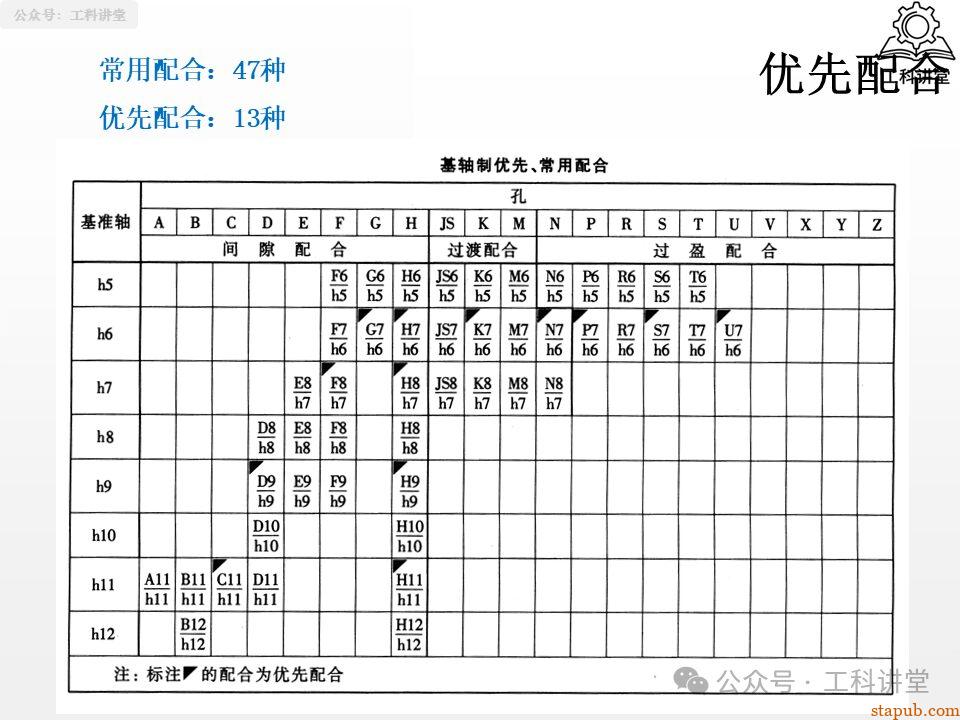

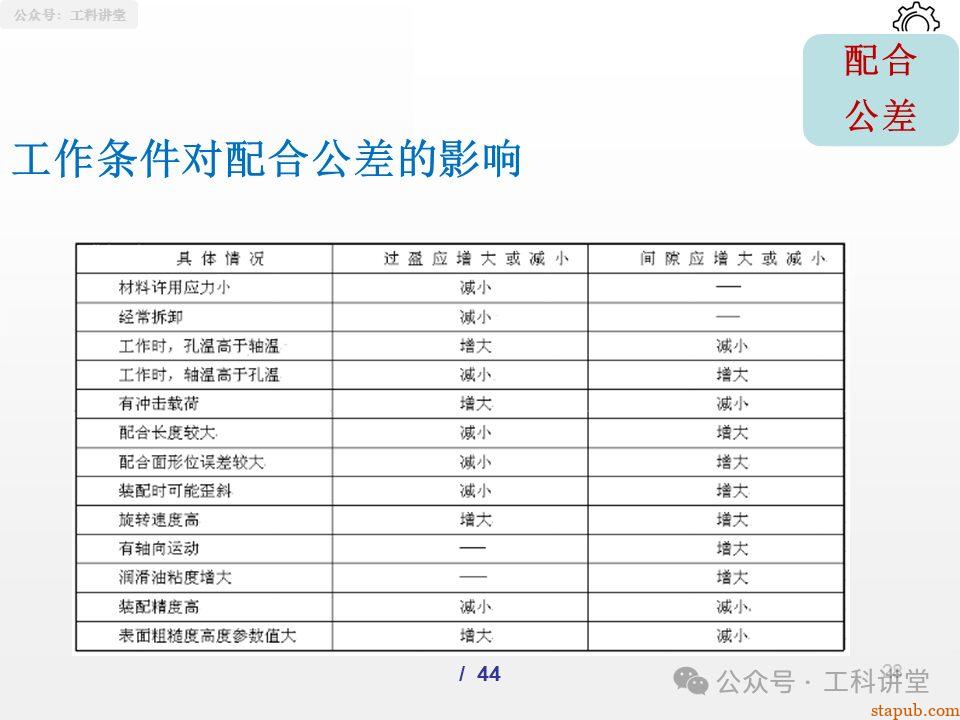

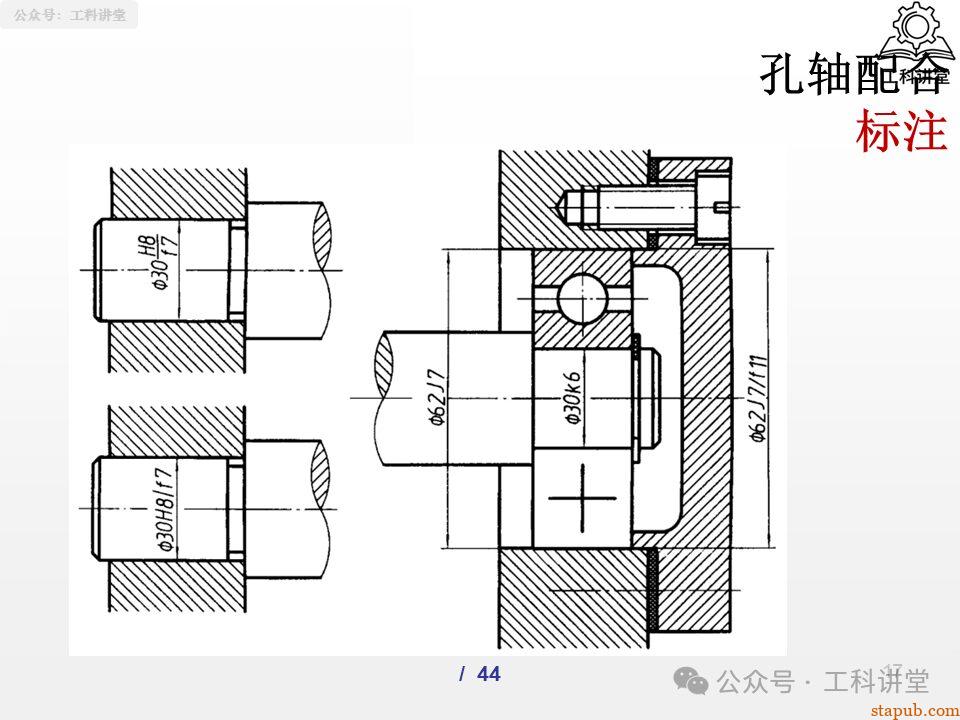

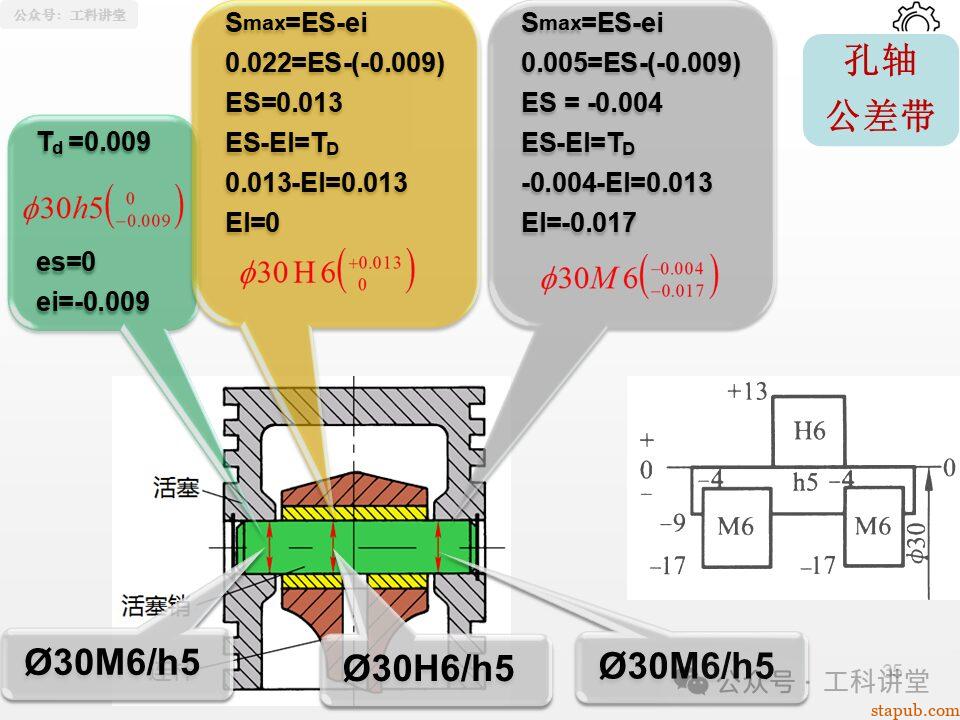

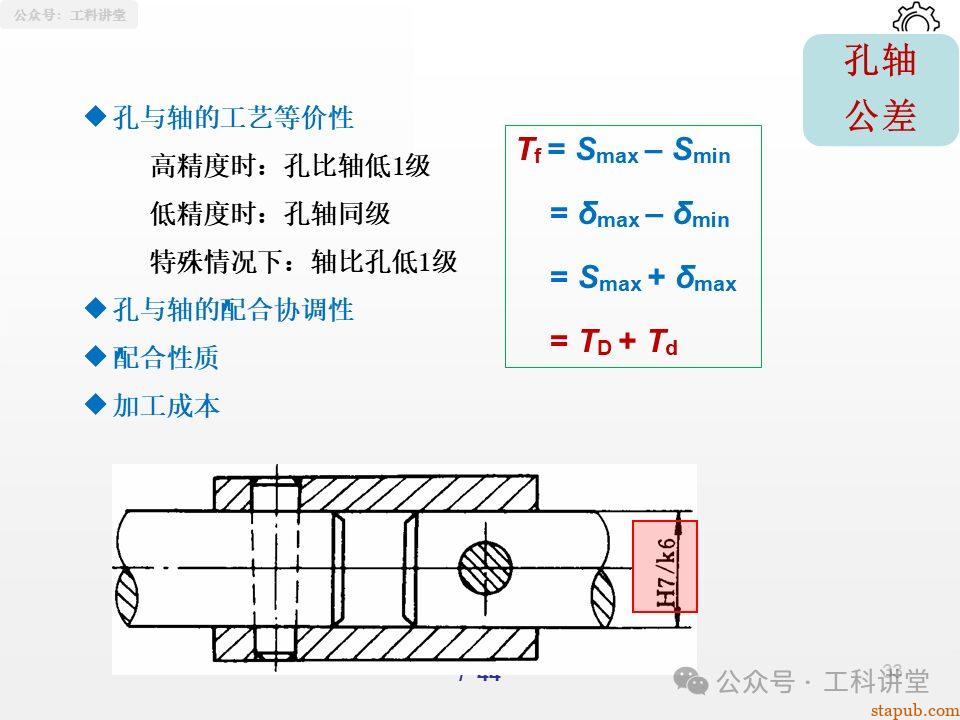

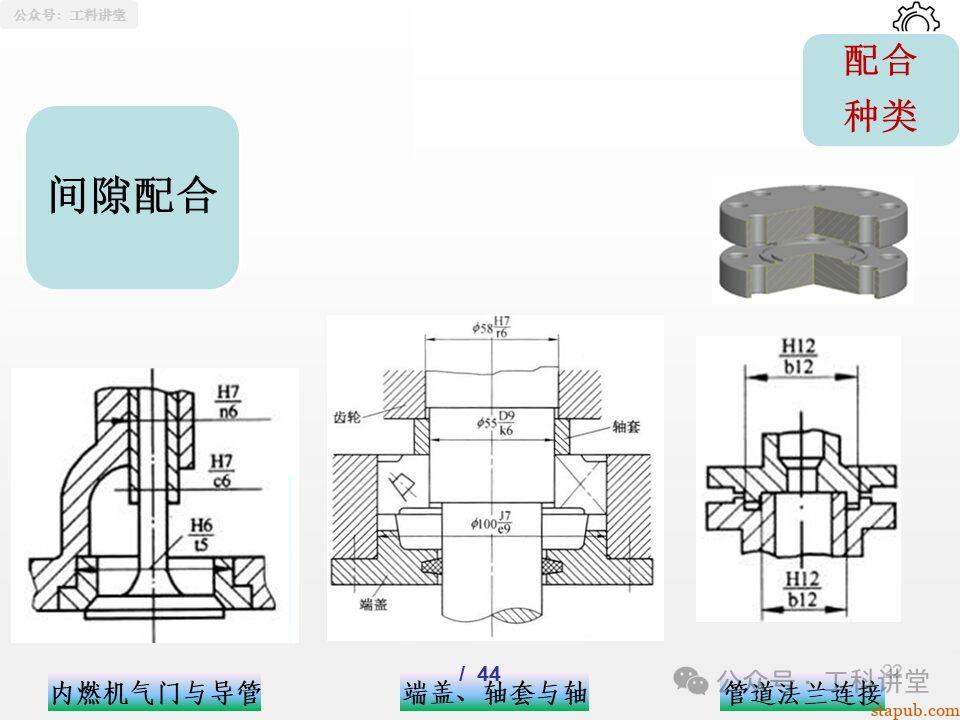

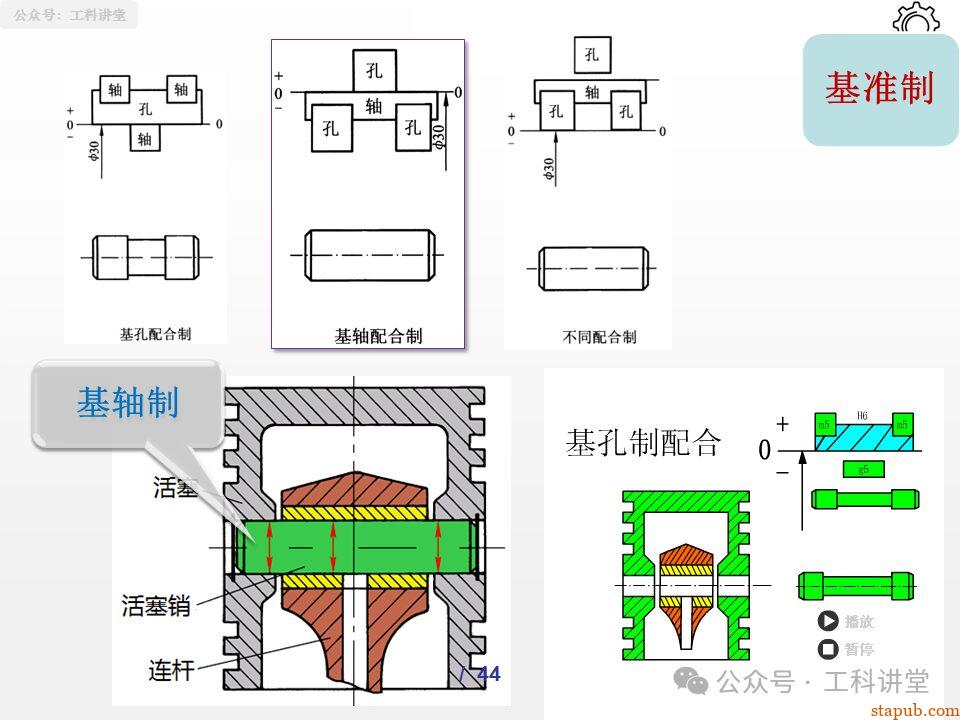

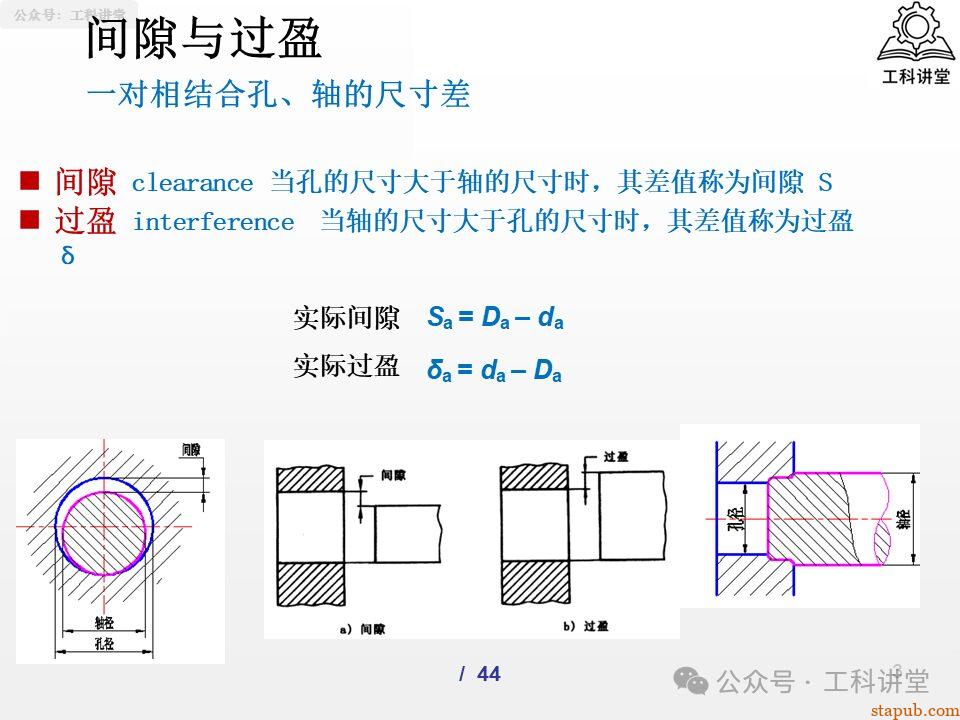

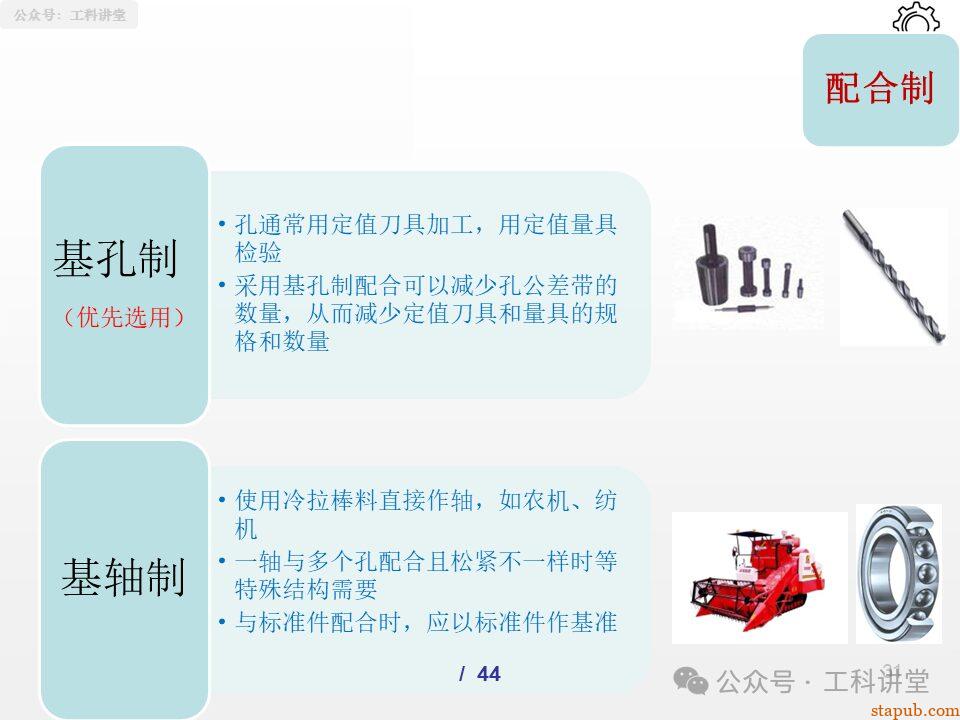

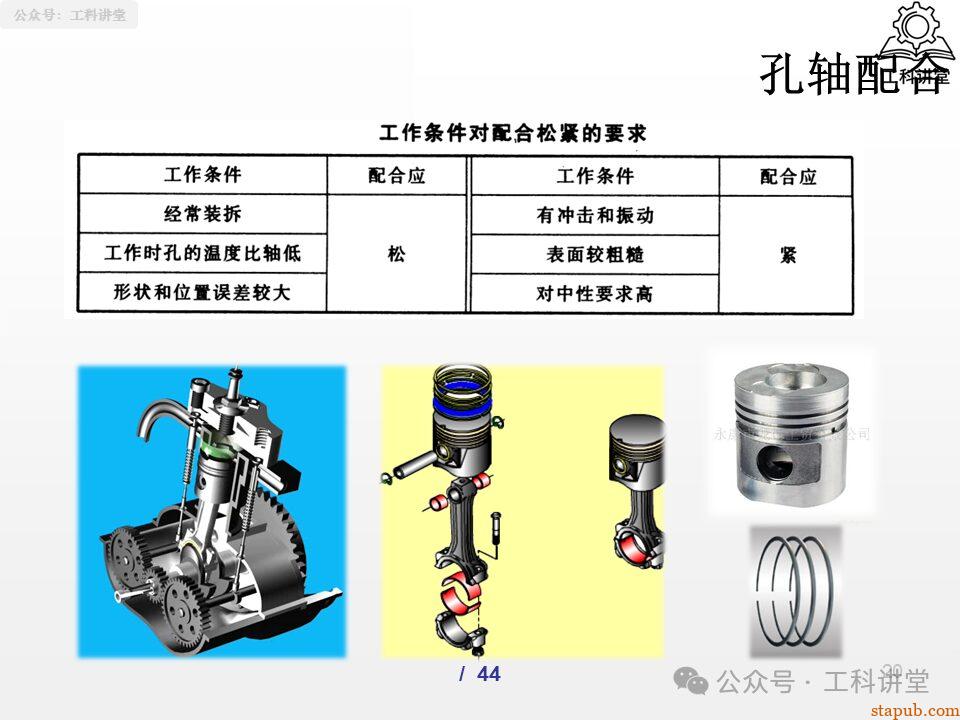

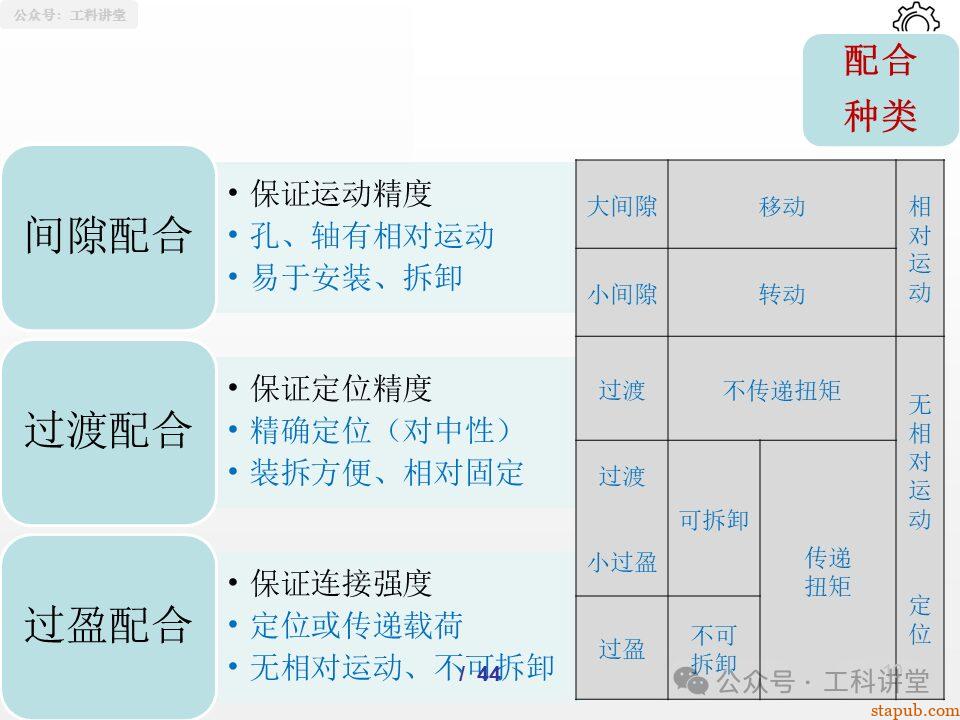

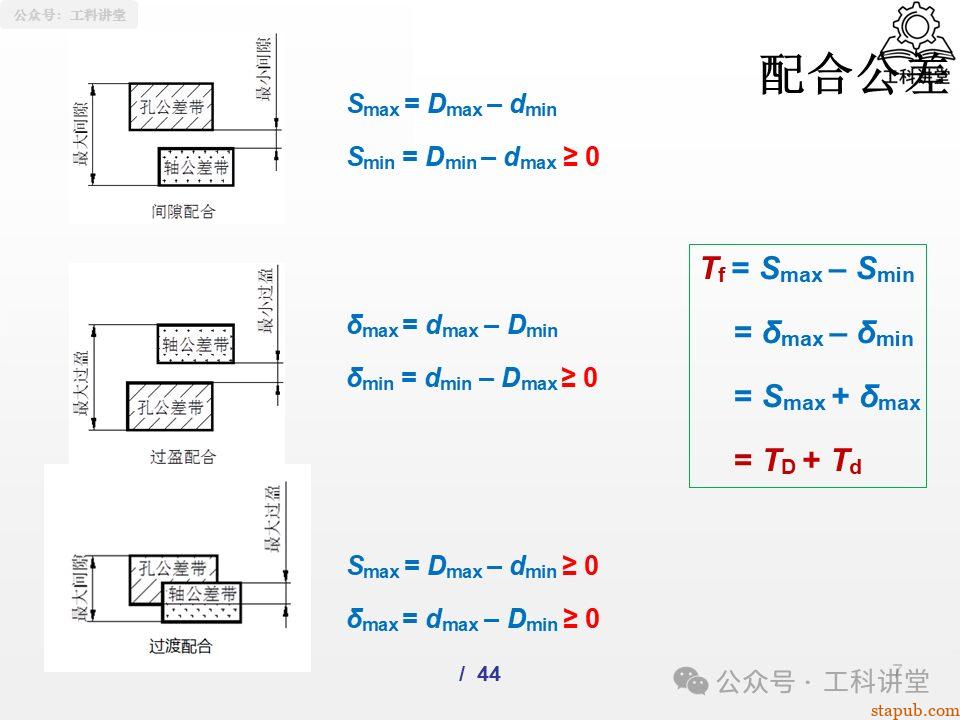

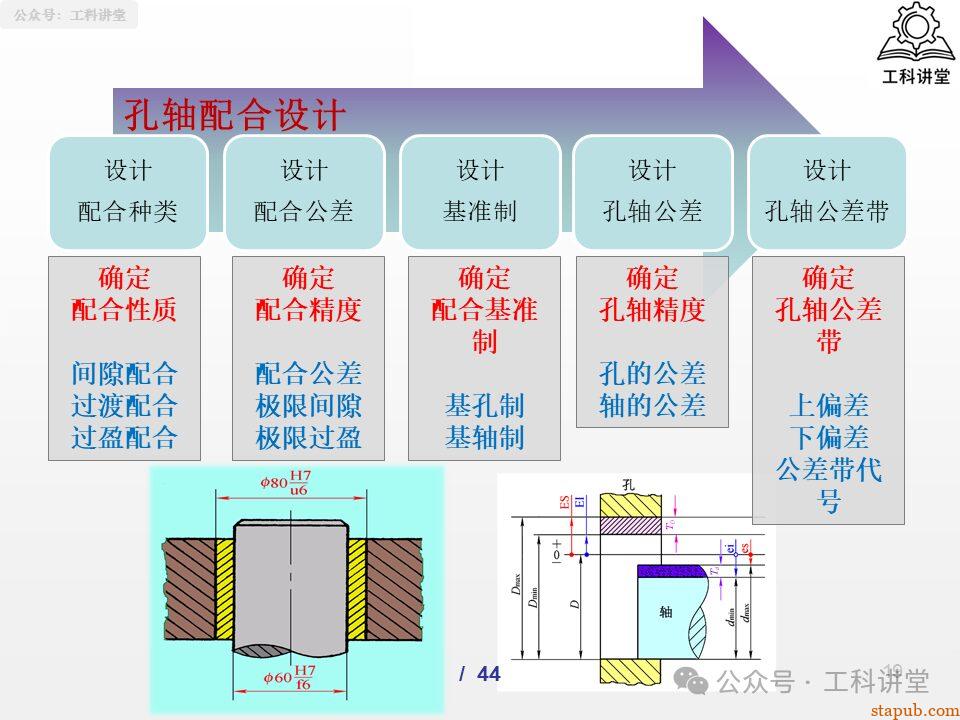

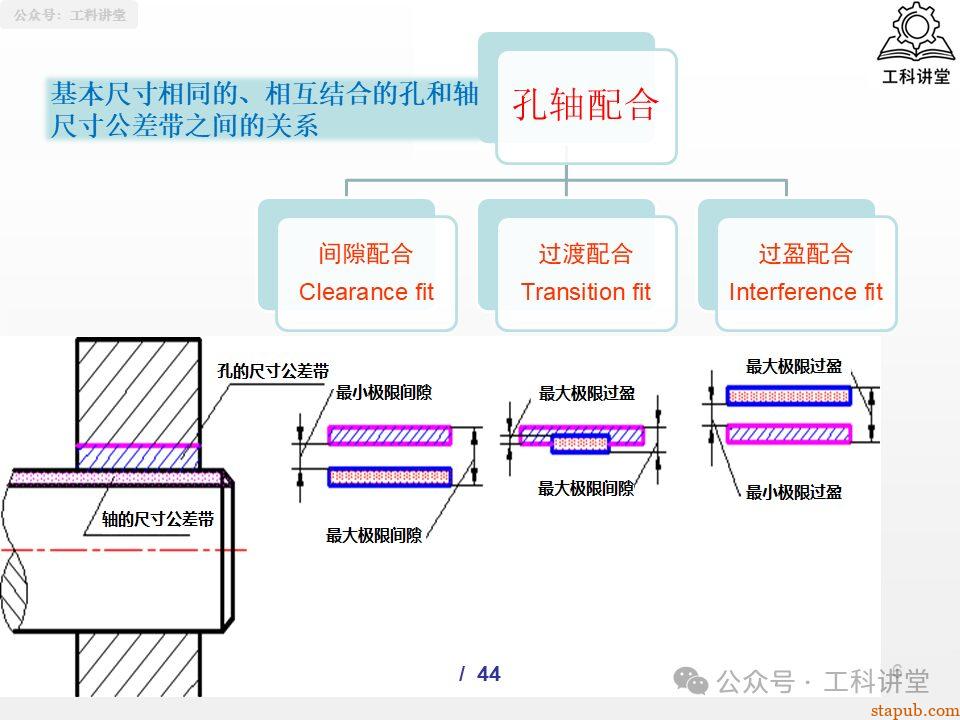

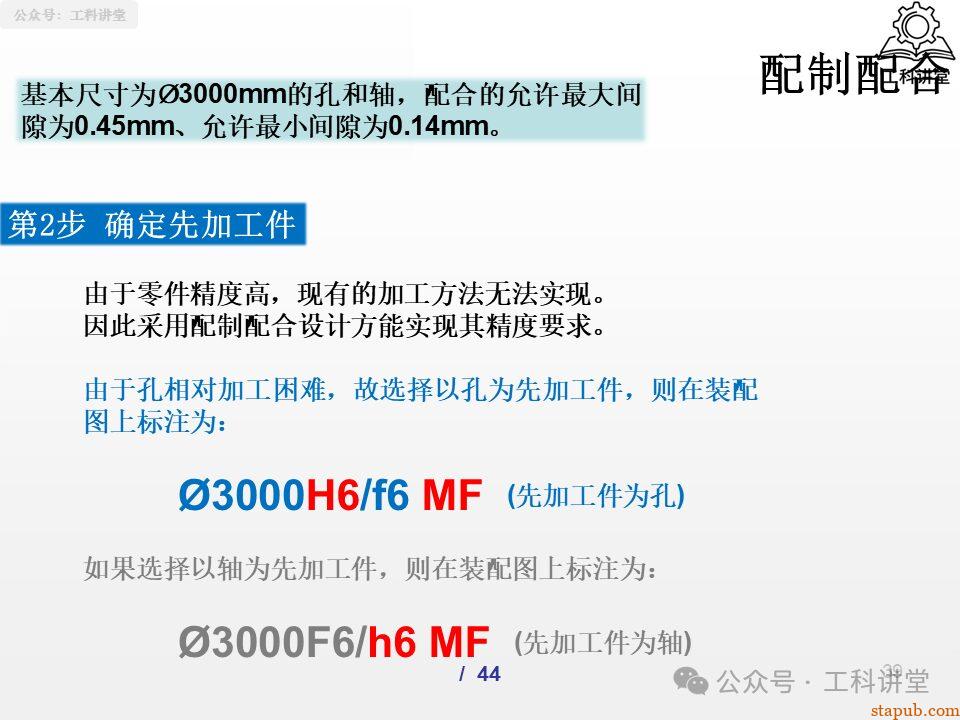

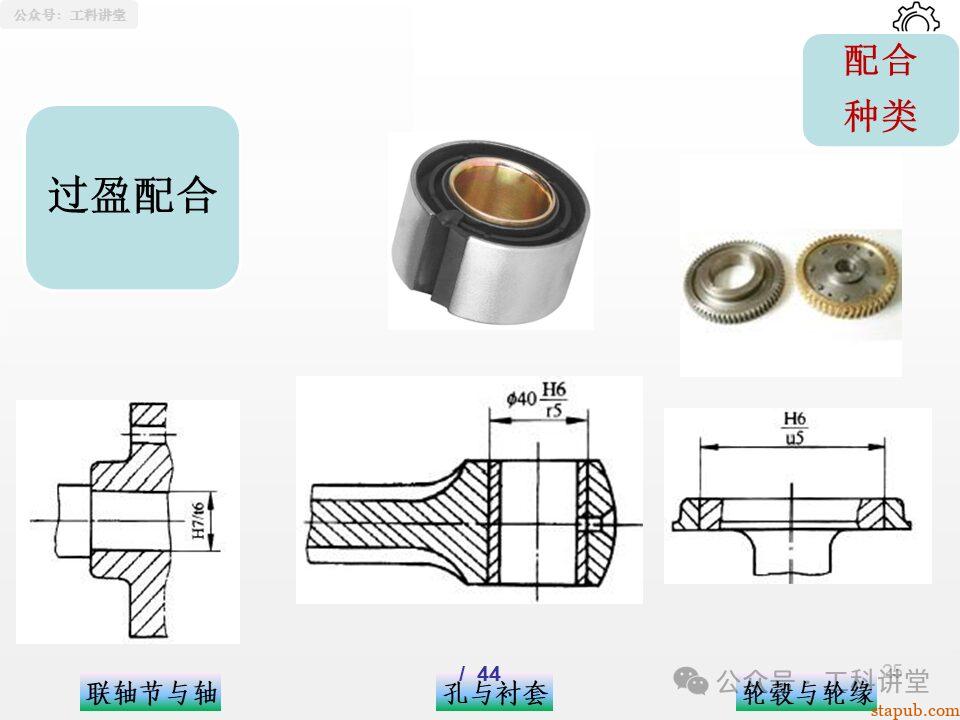

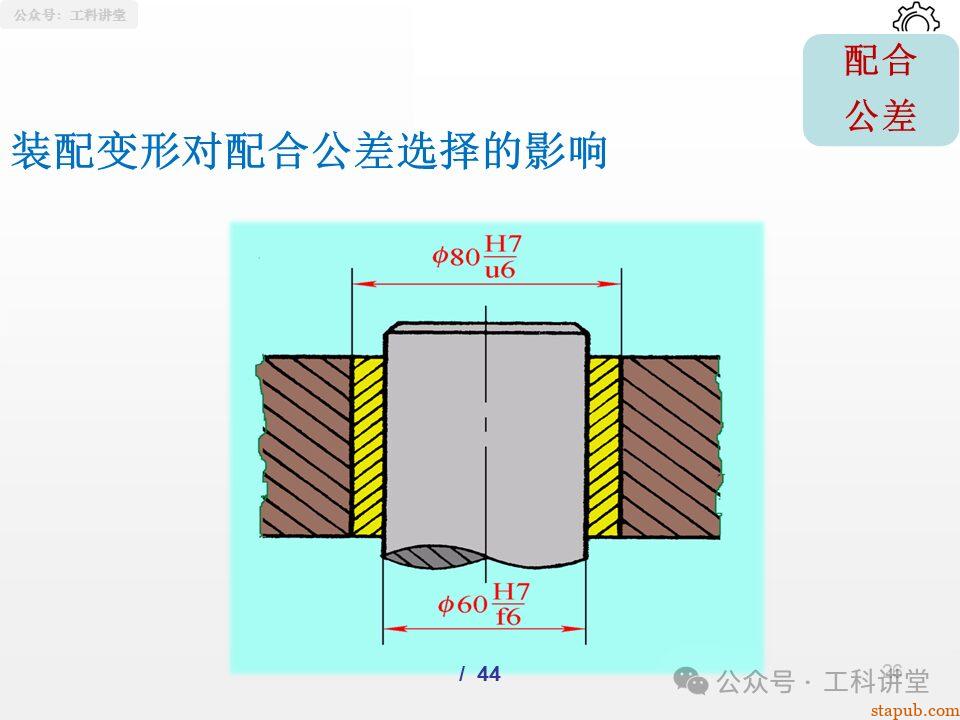

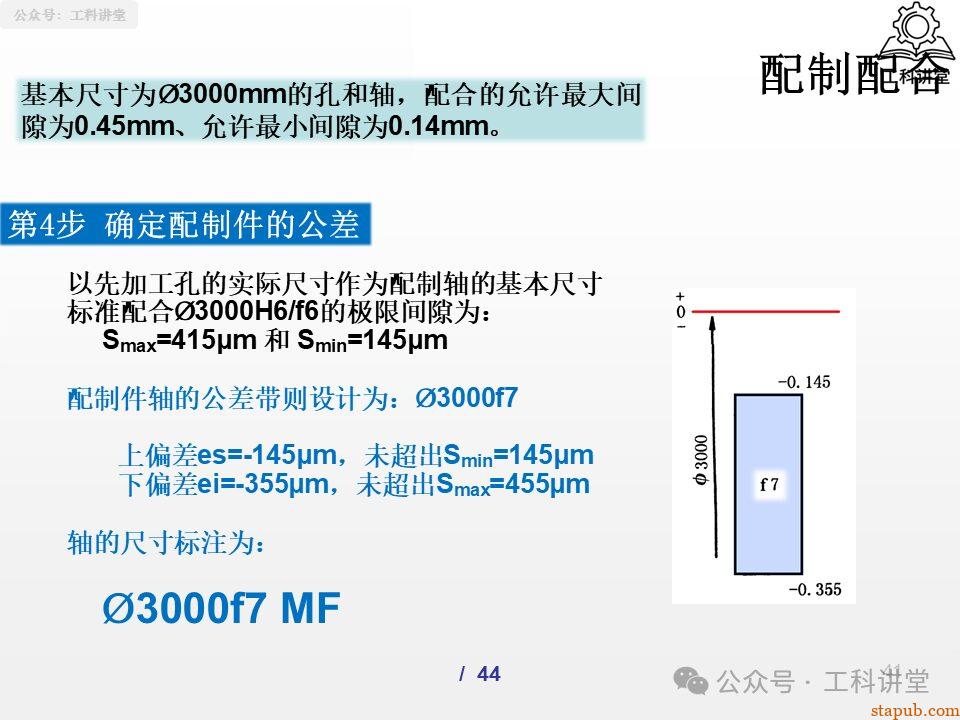

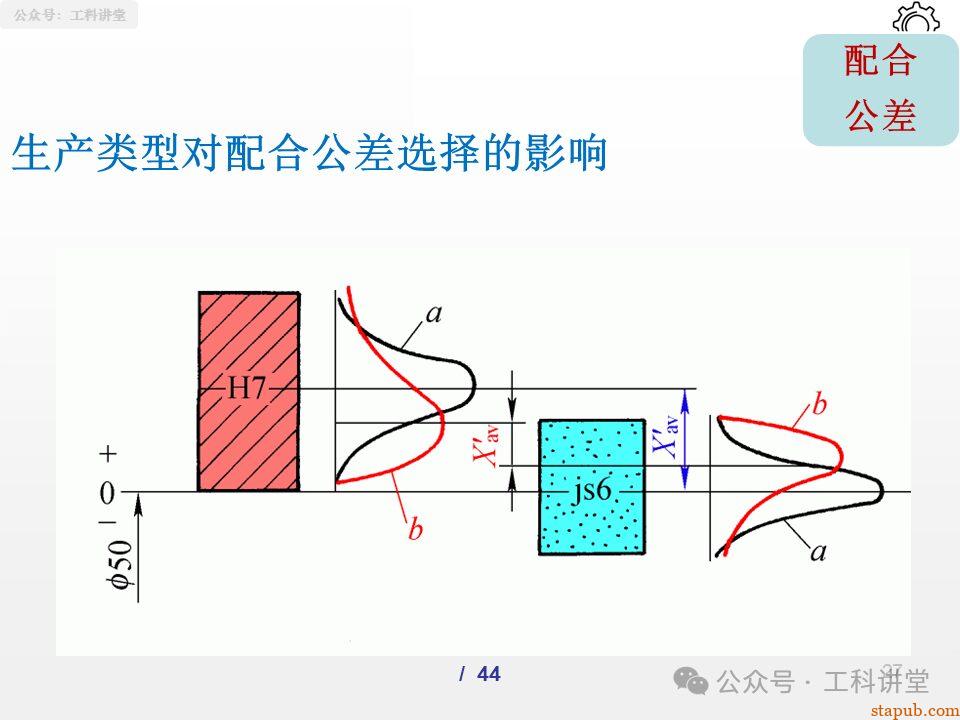

做机械设计多年，孔轴配合是每天都要打交道的基本功。看似只是查表选代号，实则背后是工艺成本、使用性能与加工可行性的综合权衡。很多新人刚接触时容易死记公差表，忽略实际工况的影响，今天这期文章就把这套核心逻辑梳理清楚，帮大家把配合设计真正吃透。 一、三类配合的核心区别与适用场景 孔轴配合的核心，是基本尺寸相同的孔与轴，通过公差带的位置关系，得到不同的松紧程度，也就是我们常说的间隙与过盈：孔尺寸大于轴为间隙，轴尺寸大于孔为过盈。根据公差带的相对位置，配合分为三大类。 间隙配合：孔的公差带完全在轴的公差带之上，装配后始终存在间隙。主要用于有相对运动的场合，大间隙适合慢速转动、装配要求方便的松散组件；小间隙用于中等转速的轴承、滑动导向等，兼顾转动精度与润滑空间。 过渡配合：孔与轴的公差带相互交叠，装配后可能出现小间隙，也可能出现小过盈。它的核心优势是对中性好、装拆方便，主打精确定位，不依靠配合本身传递大扭矩，常见于齿轮与轴、联轴器、带轮的定心配合。 过盈配合：轴的公差带完全在孔的公差带之上，装配后始终存在过盈。依靠接触面的弹性变形产生摩擦力传递载荷，定位精度高、连接强度好，无需额外紧固件，多用于不可拆卸的永久连接，比如轮毂与轴、衬套与箱体孔的过盈压装。 二、基准制怎么选？记住基孔优先、基轴补位 配合制是确定基准件公差带的制度，分为基孔制与基轴制两种，设计时的选型原则非常明确。 基孔制以基本偏差为 H 的孔为基准件，下偏差为 0，通过改变轴的基本偏差，得到不同松紧的配合。工程上优先选用基孔制，原因很现实：孔加工大多依赖钻头、铰刀、拉刀这类定值刀具，检验也用定值塞规，减少孔的公差带数量，就能大幅减少刀具量具的规格库存，直接降低生产制造成本。 基轴制以基本偏差为 h 的轴为基准件，上偏差为 0，通过改变孔的基本偏差实现不同配合。它的适用场景很明确：一是用冷拉棒料直接做轴，无需二次加工的场合，比如农机、纺织机械；二是同一根轴需要和多个孔配合，且各处配合松紧不同时；三是与标准件配合时，比如滚动轴承外圈与箱体孔，必须以标准件为基准选用基轴制。 三、配合设计的完整逻辑：别上来就查表 不少新人做配合设计，一上来就翻公差表选代号，很容易出现 “精度够但成本高” 或者 “装得上但用不住” 的问题。正确的设计流程应该是五步走： 1.根据使用要求确定配合性质（间隙 / 过渡 / 过盈）； 2.根据精度要求确定配合公差，明确极限间隙或极限过盈的范围； 3.结合加工工艺选择基准制； 4.按照工艺等价性分配孔与轴的公差等级 —— 高精度场合孔比轴低一级，低精度场合孔轴同级； 5.最终确定孔轴的公差带代号与偏差数值。 实际应用中还要结合工况做修正：有冲击振动、对中性要求高的场合，配合要适当选紧一些；经常装拆、配合长度大、工作温度差明显的场合，就要适当放宽间隙。 四、单件小批的配制配合 对于大尺寸、高精度的单件小批生产，按标准公差加工往往难度大、成本高，这时配制配合就是非常实用的手段。 它的思路很简单：先加工难度更高的零件（通常是孔），给一个更容易达到的公差等级；加工完成后实测其实际尺寸，以此为基准配制另一个零件，保证最终的配合间隙 / 过盈符合设计要求。标注时加上 MF 代号即可。这种方法在重型机械、大型定制设备的生产中非常常用，既能保证配合精度，又能显著降低加工难度和成本。 孔轴配合设计从来不是 “对着手册抄代号”，核心是平衡使用要求与加工成本。国标里的优先配合一共 13 种，覆盖了绝大多数常规场景，不用盲目追求高精度。把基础逻辑摸透，结合实际工况灵活调整，才是合格工程师的设计思路。 PPT讲义介绍孔轴配合（文末查看讲义源文档）
