螺栓预紧力，你真的拧对了吗？——从扭矩扳手到FEA仿真

共计 5853 个字符，预计需要花费 15 分钟才能阅读完成。

一、从一次”拧紧”翻车说起

去年我做了一个法兰连接的分析项目，甲方要求计算M16螺栓在80Nm扭矩下的连接可靠性。我按教科书T = k × F × d，取k=0.2，算出F=25kN，自信满满地提交了报告。 结果试制回来，螺栓断了。 查了一周，最后发现三家供应商的同规格螺栓，因为镀层和润滑差异，相同扭矩下预紧力分别只有18kN、22kN和——你猜——34kN！34kN那批直接超过了螺栓的屈服强度。 这就是预紧力最反直觉的地方： 你以为你在”拧螺栓”，实际上你在跟三个摩擦力玩俄罗斯轮盘。 今天这篇文章，我会从预紧力的底层物理出发，一步步带你搞清楚：怎么算、用什么垫片、仿真的三种方法各有什么坑。全程用一个”M16法兰连接”案例贯穿。

二、预紧力的底层逻辑：为什么”拧紧”不等于”拧对”？

2.1 先搞明白预紧力在干嘛

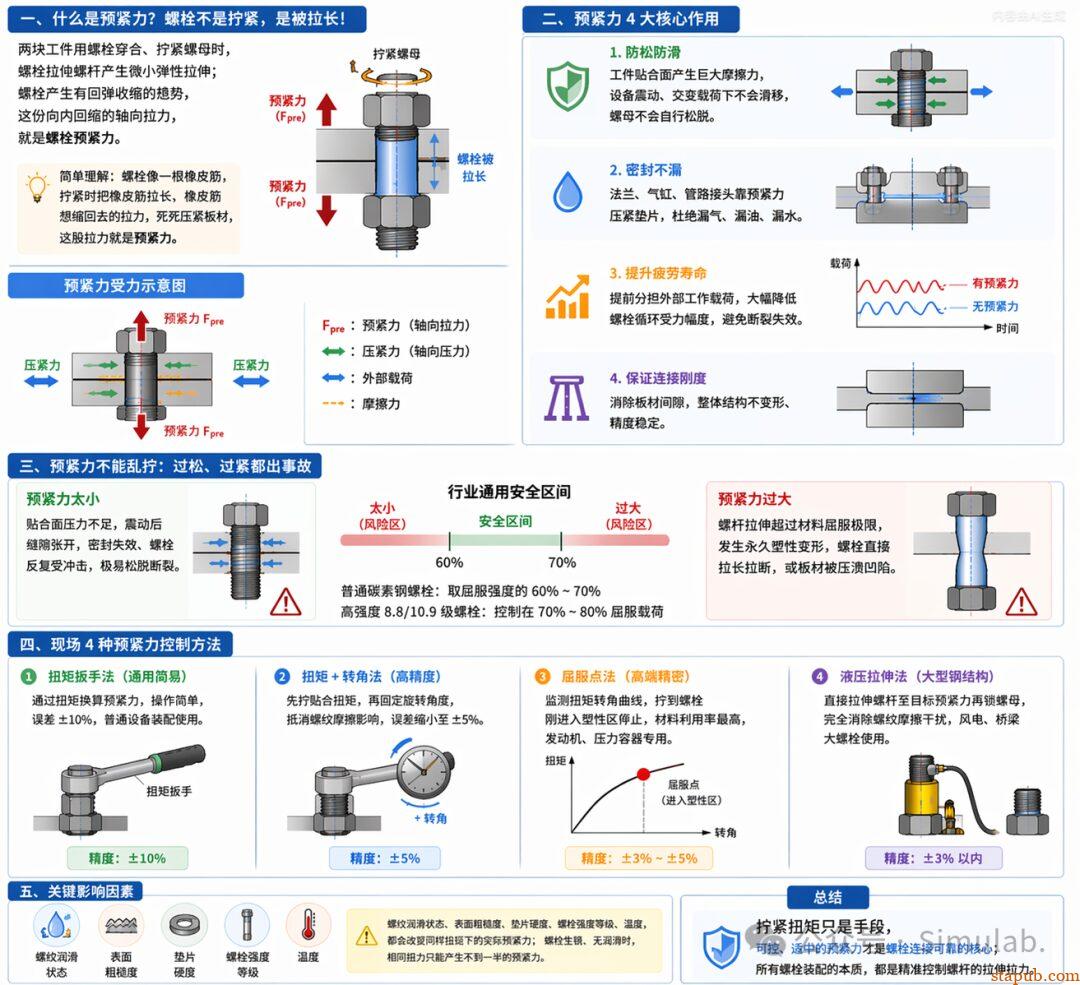

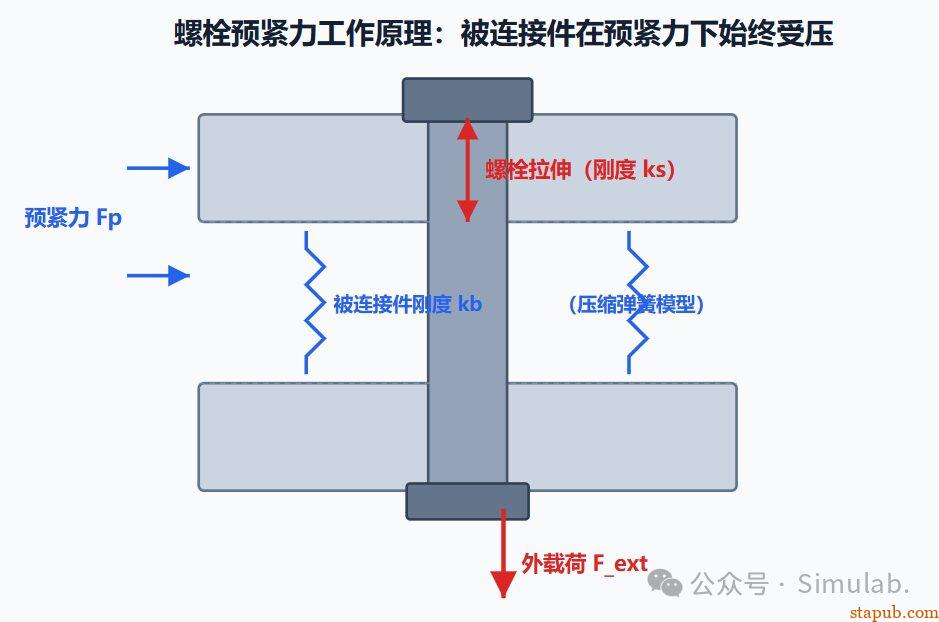

螺栓连接和”把钉子钉进墙里”最本质的区别是：螺栓要把被连接件压紧，而不是靠螺栓本身承受载荷。 看下面这张图：

1. 螺栓被拉伸

    → 像一个拉长的弹簧，储存弹性势能
2. 被连接件被压缩

    → 像被压紧的弹簧组
3. 外载荷来了

    → 优先”卸载”被连接件的压缩，而不是直接拉螺栓

这叫做 “刚度比”设计：螺栓刚度 ks 很小（截面小、长度长），被连接件刚度 kb 很大（接触面积大）。外载荷 F_ext 来了之后，螺栓载荷增量 ΔFb = F_ext × ks/(ks+kb)，连接件卸载 ΔFj = F_ext × kb/(ks+kb)。 只要 ΔFj < Fp，连接面就不会分离。这就是预紧力的核心原理。

2.2 拧紧力矩到底去哪了？

你拧螺栓用力矩扳手啪嗒一声到80Nm，但真正变成预紧力的只有不到10%。 公式 T = k × F × d 里的 k（扭矩系数），就是衡量”多少力矩变成了预紧力”。k 越小越好，但实际范围在 0.15~0.25：

• 无润滑、干摩擦：k ≈ 0.20 ~ 0.25
• 润滑良好（MoS2 润滑脂）：k ≈ 0.12 ~ 0.18
• 镀锌/镀铬表面：k ≈ 0.18 ~ 0.22

实战经验：即使同一批次螺栓、同一个人、同一把扳手，预紧力的离散度也在 ±30% 左右。这就是为什么关键连接必须用扭矩+转角法或液压拉伸器，而不是纯扭矩控制。

2.3 预紧力到底取多大？

工程中有一个广泛使用的经验法则：

• 静载连接：预紧力取螺栓屈服强度的 60%~70%
• 动载连接：预紧力取螺栓屈服强度的 70%~80%
• 密封连接（有垫片）：根据垫片所需压紧力确定

举例：M16 10.9级螺栓 从 ISO 898-1 查得：

• 抗拉强度：1000 MPa
• 屈服强度：900 MPa
• 有效截面积 As：157 mm²

预紧力 Fp = 0.7 × 900 × 157 ≈ 99 kN 对应的拧紧力矩（k=0.2）：T = 0.2 × 99 × 0.016 ≈ 317 Nm 等一下——这不是说80Nm偏低了吗？ 对，这就是我那天的教训。80Nm对M16来说太低了，但也不是越大越好。关键取决于你的连接对象——如果是铝法兰，317Nm下去，法兰先裂了。这就是为什么接下来要讲垫片选型。

三、垫圈与垫片：被严重低估的配角

3.1 先分清楚：垫圈（Washer）和垫片（Gasket）是两回事

• 垫圈（Washer）

  ：放在螺栓头或螺母下面，作用是分散接触应力、防松
• 垫片（Gasket）

  ：放在法兰结合面之间，作用是密封

3.2 垫圈（Washer）选型 平垫圈是最常用的，但很多人搞错了它的作用—— 平垫圈不是为了防松，而是为了分散接触应力。 当被连接件是铝、塑料、薄板等软材料时，不加平垫圈，螺栓头直接把材料表面压出凹坑，预紧力迅速衰减，连接失效。 选型原则：

• 被连接件硬度 ≤ 螺栓头硬度：必须加平垫圈
• 被连接件是钢材：可加可不加，但加了能保护表面
• 平垫圈外径：越大分散应力效果越好，但受空间限制

弹簧垫圈/碟形弹簧用于振动环境，原理是通过弹性变形补偿预紧力衰减。但要注意：

• 弹簧垫圈防松效果有限，关键场合用碟形弹簧或螺纹锁固胶
• 碟形弹簧有方向性：成对使用（对合/叠合）效果不同
• 温度变化大的场合，碟形弹簧可以补偿热膨胀差异

3.3 密封垫片（Gasket）选型

密封垫片的选型是三件事的平衡：材料×压力×温度。 从工程实践中看，垫片选型最容易翻车的地方是两个参数： 参数一：垫片系数 m 也叫”维持系数”，表示维持密封需要的预紧应力是介质压力的多少倍。比如 m = 3，意味着垫片上的残余应力至少要是介质压力的 3 倍。

• 柔性石墨缠绕垫：m ≈ 3.0
• PTFE 垫片：m ≈ 2.5 ~ 3.5（蠕变特性需要更紧）
• 金属齿形垫：m ≈ 4.0 ~ 6.0
• 金属环垫：m ≈ 5.5 ~ 6.5

参数二：比压力 y 也叫”初始密封应力”，是垫片开始形成密封所需的最小压紧应力，单位 MPa。y 值越高，需要的初始预紧力越大。

• 柔性石墨缠绕垫：y ≈ 70 MPa
• PTFE 垫片：y ≈ 25 MPa
• 金属齿形垫：y ≈ 125 MPa
• 金属环垫：y ≈ 180 MPa

实战案例：M16 法兰，PN 16 蒸汽管道。 垫片选柔性石墨缠绕垫，m=3.0，y=70 MPa。 介质压力 p = 1.6 MPa。 垫片宽度 N = 12 mm，有效密封宽度 b = 6 mm。 垫片接触面积 A_g = π × D_mean × b。 需要的最小预紧力（操作状态）： F_min = π × D_mean × b × m × p 如果 D_mean = 100 mm，则 F_min = 3.14 × 100 × 6 × 3.0 × 1.6 ≈ 9,043 N 但初始安装时需要的预紧力： F_initial = π × D_mean × b × y = 3.14 × 100 × 6 × 70 ≈ 131,880 N 这就是为什么垫片连接需要两次拧紧：第一次大预紧力让垫片”坐实”（seating），第二次降到工作预紧力。很多泄漏事故就是因为一次拧紧到位，垫片没坐实，运行一段时间后泄漏。

四、FEA中的螺栓预紧力：三种方法与三个坑

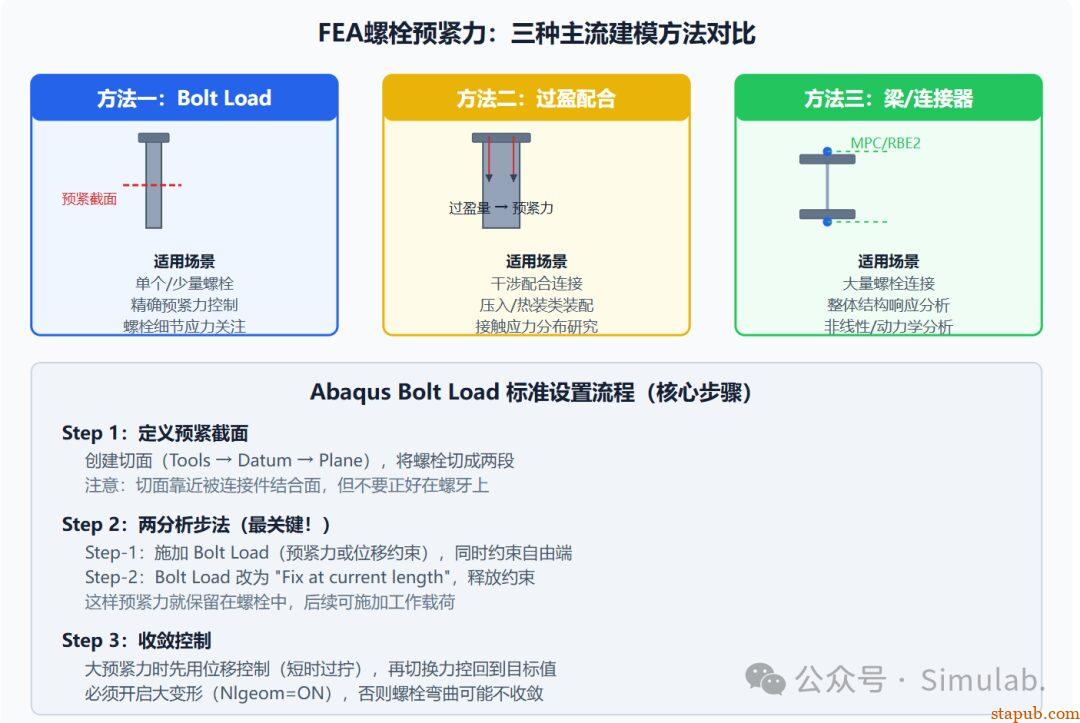

4.1 三种主流方法速览

4.2 方法一：Bolt Load（Abaqus 最常用）

这是 Abaqus 中最标准的做法。以我那个 M16 法兰项目为例，完整步骤： 第一步：几何处理 对实体螺栓创建一个切割面（Datum Plane），位置在靠近被连接件结合面但又不碰螺牙的地方。这个面就是预紧截面（Pre-tension Section）。 注意：如果螺栓是装配体（螺栓+螺母分开），在 Assembly 模块 Assign 预紧截面时选中 “Pre-tension section at part level”，这样同一个螺栓实例被一刀切，两个切面上的节点自动耦合。 第二步：分析步设置（最关键的一步！） 必须至少两个分析步：

• Step-1 (Initial → Static, General)：施加 Bolt Load
  • Load → Create → Mechanical → Bolt Load
  • Method: Apply force → 输入预紧力值（如 50,000 N）
  • 同时约束螺栓另一端（或螺母）的轴向位移
  • 开启大变形 Nlgeom=ON

• Step-2 (Static, General)：固定预紧力
  • 将 Bolt Load 改为 “Fix at current length”
  • 这个操作把预紧力”锁定”在螺栓中
  • 释放 Step-1 中加的轴向约束
  • 此时可以施加工作载荷

为什么非要用两步？ 因为如果直接在 Step-1 同时施加预紧力和外载荷，外载荷会直接传递给螺栓，违背”外载荷先卸载被连接件”的物理规律。 收敛技巧：

• 预紧力很大时（超过屈服强度的 50%），先用小位移控制（Adjust length），再切换回力控
• 接触定义中加一点阻尼（Contact controls → Automatic stabilization）
• 螺栓头的接触面用 Surface-to-surface，不要用 Node-to-surface
• 接触面初始间隙用 Interference fit 或 Adjust only to remove overclosure

第三步：验证 查看螺栓截面上的轴力（Free body cut 或 History output → CFORCE），确认与设定的预紧力一致。 查看被连接件接触面上的法向接触压力（CPRESS），接触压力分布应该均匀，边缘不应有过大的应力集中。

4.3 方法二：Interface Fit

适用于压入配合、热装等工况。原理是给螺柱和孔定义一个过盈量，通过接触计算来自动建立预紧力。 设置方法：

• Interaction → Create interaction (Initial step) → Surface-to-surface contact
• 切换到 Step-1，在 Contact 属性中将 Clearance 设为正值过盈量
• 或者用 Interference fit option（Abaqus 直接支持）

这个方法的好处是模拟过程更贴近实际装配。但需要小心过盈量太大导致不收敛，通常建议分步加载。

4.4 方法三：梁单元 + MPC

当有大量螺栓（比如一个法兰上有 24 个螺栓）时，实体建模太费了。用梁单元加 MPC 连接：

• 在被连接件上创建 Reference Point，位置在螺栓孔中心
• 用 Coupling 或 RBE2 连接 RP 到螺栓孔周围的节点（注意：不要 Rigid body，那会过度约束）
• 在两个 RP 之间创建 Beam 连接器（Connector → Create → Axial connector）
• 在 Connector 的属性中指定预紧力（CATIA/ANSYS 可以直接在 Connector 上加 preload）

注意：梁单元法无法得到螺栓根部的应力集中，只能得到连接载荷。如果需要螺栓应力细节，必须用实体螺栓法。

4.5 三个最常见坑

坑1：预紧力+接触不收敛 表现：Step-1 直接 diverge。 原因：螺栓一加上预紧力，被连接件被拉紧，接触对突然闭合，接触探测失败。 解法：第一步用螺栓轴向位移控制（Adjust length = 0.01~0.05 mm），建立了稳定接触后再切回力控。 坑2：外载施加后螺栓应力异常 表现：Step-2 加外载后螺栓应力直接翻倍。 原因：Bolt Load 在 Step-2 没有改为 “Fix at current length”。 解法：检查 Load manager，确认第二步的 Bolt Load 状态是 “Fixed at current length”。 坑3：垫片单元的无效 表现：垫片单元的压缩量太小，密封应力不足。 原因：垫片材料参数没设置压缩刚度。垫片（Gasket）在 Abaqus 中需要用 Gasket 单元（GK3D8/GK3D6），定义 Pressure-Closure 曲线（压缩应力 vs 闭合量），不能当普通实体单元用。

4.6 垫片如何影响仿真结果

垫片对仿真结果的影响，是整个螺栓连接分析中最容易被低估的一环。很多工程师把垫片当成一块软橡皮——加上预紧力它就被压缩，你以为密封就搞定了。但实际仿真中，垫片对结果有三个关键影响： 影响一：垫片刚度改变载荷分配路径 垫片的压缩刚度通常比金属法兰低一到两个数量级。在 Joint Diagram 中，加入垫片相当于在螺栓-被连接件系统中串联了一个软弹簧。这会改变刚度比：垫片越软（被连接件系统刚度下降），外载荷更多地由螺栓承担（螺栓载荷增量增大）。这意味着同样预紧力下，有垫片的连接比无垫片的连接，螺栓的疲劳寿命更低。这就是为什么有垫片密封的连接，螺栓强度等级要选高一级。 影响二：垫片蠕变导致预紧力随时间衰减 非金属垫片在持续压紧应力下会发生蠕变——材料分子链缓慢重排，厚度减小，回弹力下降。这直接导致：工作一段时间后螺栓预紧力下降 20%~50%，可能需要热拧（Hot Torquing）来恢复预紧力。仿真中可以用蠕变材料模型（Norton 定律）模拟这个效应。 影响三：垫片的 m 系数和 y 值直接影响最小预紧力需求 很多工程师的仿真不收敛，不是因为求解器的问题，而是因为垫片要求的预紧力远远超过了螺栓的承载能力。 举个例子：上面计算的 M16 法兰，垫片初始坐紧需要 132 kN，但 M16 10.9 级螺栓的屈服载荷只有 141 kN。也就是说垫片坐紧后，螺栓已经接近屈服了。如果仿真中强行施加 132 kN 预紧力，螺栓应力就会超过屈服，结果发散。 仿真中垫片建模的标准做法：

1. 使用 Gasket 单元

   ：Abaqus 中用 GK3D8（六面体）或 GK3D6（四面体），不可用普通实体单元
2. 定义 Pressure-Closure 曲线

   ：X 轴为闭合量（mm），Y 轴为压应力（MPa）。数据从垫片厂家获取或参考 ASTM F2836 标准测试
3. 分步加载

   ：第一步加载到初始坐紧应力（对应 y 值），第二步卸载到工作密封应力（对应 m * p）
4. 后处理检查 CPRESS

   ：垫片上的接触压力必须大于 m * p，否则说明预紧力不足

如果不建模垫片，仅用螺栓预紧力加接触对模拟，那么需要手动降低螺栓预紧力来补偿垫片的影响——通常取无垫片预紧力的 60%~80%，具体取决于垫片材料类型。

五、八个实战经验

1. 润滑改变一切

   ：同样 200Nm，无润滑只能产生约 50kN 预紧力；润滑后可达 70kN。设计时一定要注明润滑条件，且装配现场严格执行。
2. 扭矩扳手必须校准

   ：使用超过 5000 次或每半年必须校准一次。我见过一把用了 3 年没校准的扳手，实际输出比设定值差了 40%。
3. 转角法更精准

   ：如果条件允许，用力矩加转角法（先拧到某个力矩，再旋转指定角度），预紧力控制精度可达 ±15%，远超纯扭矩法的 ±30%。
4. 螺栓头下必须有倒角

   ：没有倒角的螺栓头会在拧紧时划伤被连接件表面，改变摩擦系数，导致预紧力偏离设计值。
5. 碟形弹簧不要装反

   ：单片碟簧凸面朝螺栓头，凹面朝被连接件。装反了等于没装。
6. 同一个法兰的螺栓要按顺序拧

   ：推荐十字交叉顺序（1→7→4→10→2→8→5→11→3→9→6→12），分 3~4 次逐步增加到目标力矩。
7. 仿真中一定要开大变形

   ：螺栓弯曲、法兰翘曲都是几何非线性。Nlgeom=ON 是必备选项，否则结果不可信。
8. 垫片一定要坐实再工作

   ：初始预紧力通常是工作预紧力的 1.5~2 倍，目的是让垫片充分变形填入法兰表面的微观不平。运行一段时间后可能需要热拧（Hot Torquing）。

六、总结

螺栓预紧力看似简单——不就是拧螺钉嘛——但深入下去，它是机械设计和仿真中最容易被低估的核心参数。 回顾三个关键： 物理层面：预紧力让被连接件受压，而不是让螺栓受拉。刚度比决定外载荷怎么分配。 选型层面：垫圈分散应力、垫片密封，选错了材质和参数，预紧力就是纸上谈兵。 仿真层面：两步分析法是金标准，Bolt Load 最常用、Interface Fit 更贴实际、梁单元法适合大规模。三个坑记住了就不翻车。垫片对仿真结果的影响不可忽略——刚度改变载荷分配、蠕变导致预紧衰减、m 和 y 决定最小预紧需求。 最后送你一句话：扭矩控制预紧力的精度，远没有你想象的高。预算允许就上转角法，条件受限就留足安全裕度。💡 看到这里了？点个关注，下篇我继续拆解实际工程案例！

如果你有螺栓连接的工程案例想要讨论，欢迎在评论区交流。遇到过什么奇葩的预紧力翻车经历，说来听听？
