很多人学GD&T，第一反应是背符号。

位置度、平面度、垂直度、圆跳动、轮廓度……这些符号看起来很专业，但到了真正读图、测量、判定时，最容易出问题的反而不是符号，而是符号背后的公差原则。

尤其是图纸上那个小小的Ⓜ。

很多人知道它叫最大实体，却说不清楚：最大实体状态到底是什么？为什么孔和轴刚好相反？为什么有时候位置度可以放宽？什么时候能加奖励公差？什么时候又不能用？

今天就把这个问题讲清楚。

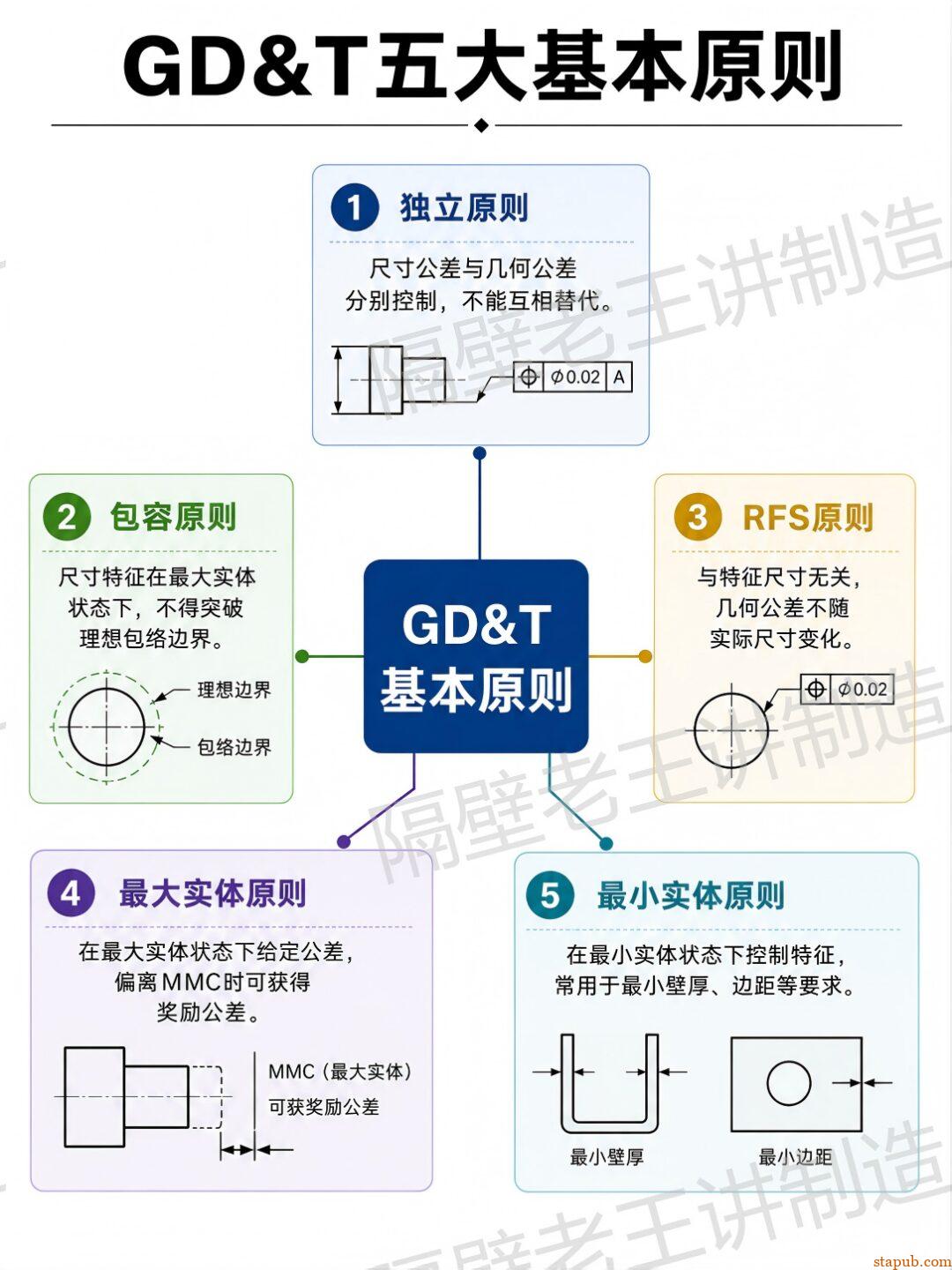

一、GD&T基本原则有哪些？

GD&T不是简单地把尺寸标得更复杂，而是用一套规则说明：零件在制造误差存在的情况下，怎样才能满足装配和功能要求。

实际读图时，至少要理解这几个基本原则。

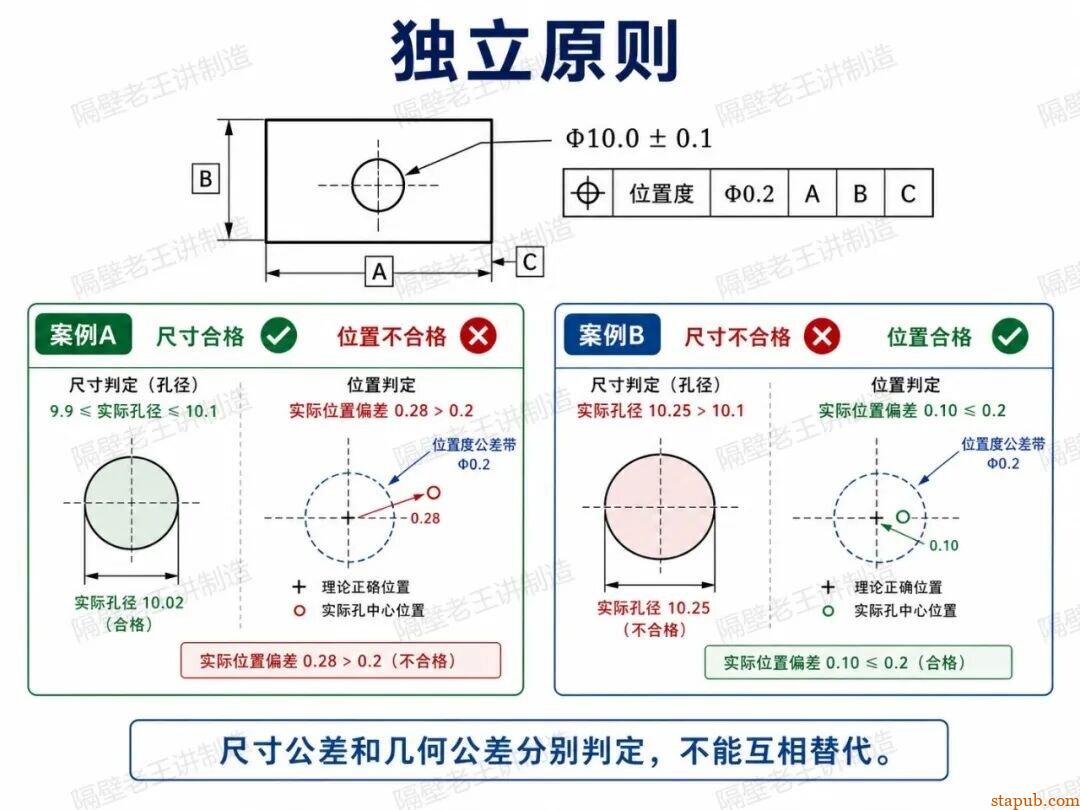

1. 独立原则：尺寸和几何要求分开控制

独立原则可以简单理解为：

尺寸公差控制尺寸，几何公差控制形状、方向、位置，两者不能随便互相替代。

比如一个孔标注：Φ10.0 ± 0.1

同时标了位置度：位置度｜Φ0.2｜A｜B｜C

这时孔径合格，不代表位置度一定合格。 孔的位置度合格，也不代表孔径一定合格。

现场最常见的误区是：孔做大了，就认为位置偏一点也没关系。

但如果图纸没有标最大实体符号，位置度通常不能自动放宽。 这就是独立原则的基本逻辑。

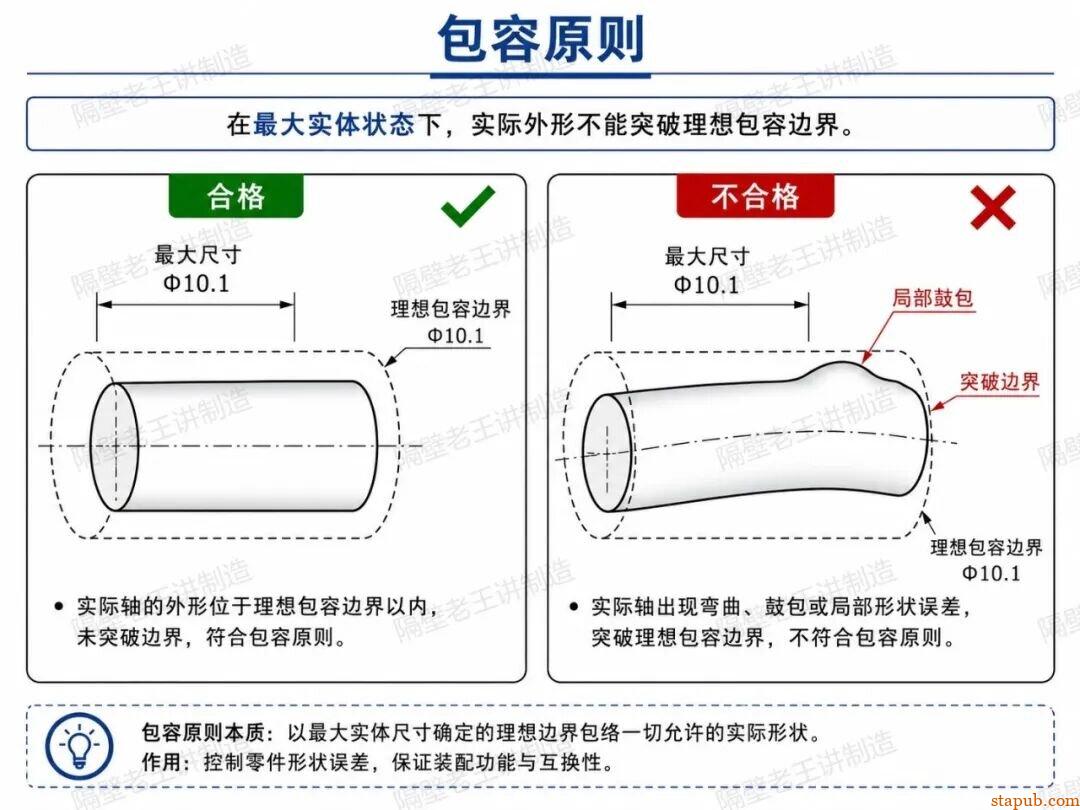

2. 包容原则：最大实体边界不能被突破

包容原则的核心是：尺寸特征在最大实体状态下，不能突破一个理想的包络边界。

比如一根轴，如果最大允许尺寸是Φ10.1，那么它在形状误差存在的情况下，也不能因为弯曲、鼓包、局部形状异常，导致实际外形突破Φ10.1这个理想边界。

它关注的不是某一个截面的尺寸，而是整体外形能不能满足装配边界要求。

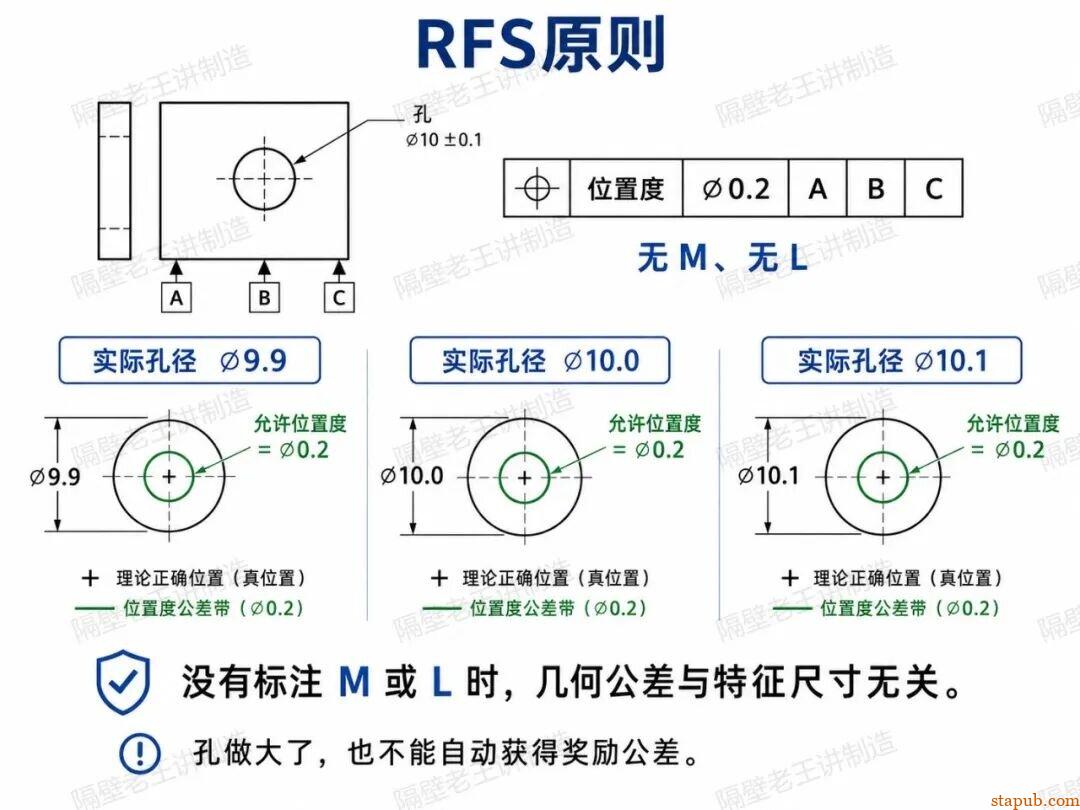

3. RFS原则：与特征尺寸无关

RFS可以理解为：几何公差不随实际尺寸变化。

比如位置度是Φ0.2，图纸上没有M，也没有L，那不管孔实际做到Φ9.9、Φ10.0还是Φ10.1，位置度允许值都是Φ0.2。

孔做大了，可能装配上更容易，但图纸判定不能靠感觉。 没有标M，就不能自己加奖励公差。

4. 最大实体原则：尺寸余量可以转化为几何余量

最大实体原则就是图纸上常见的 Ⓜ。

它的核心逻辑是：

在最大实体状态下给定几何公差；当实际尺寸偏离最大实体状态时，可以获得奖励公差。

这也是今天重点要讲的内容。

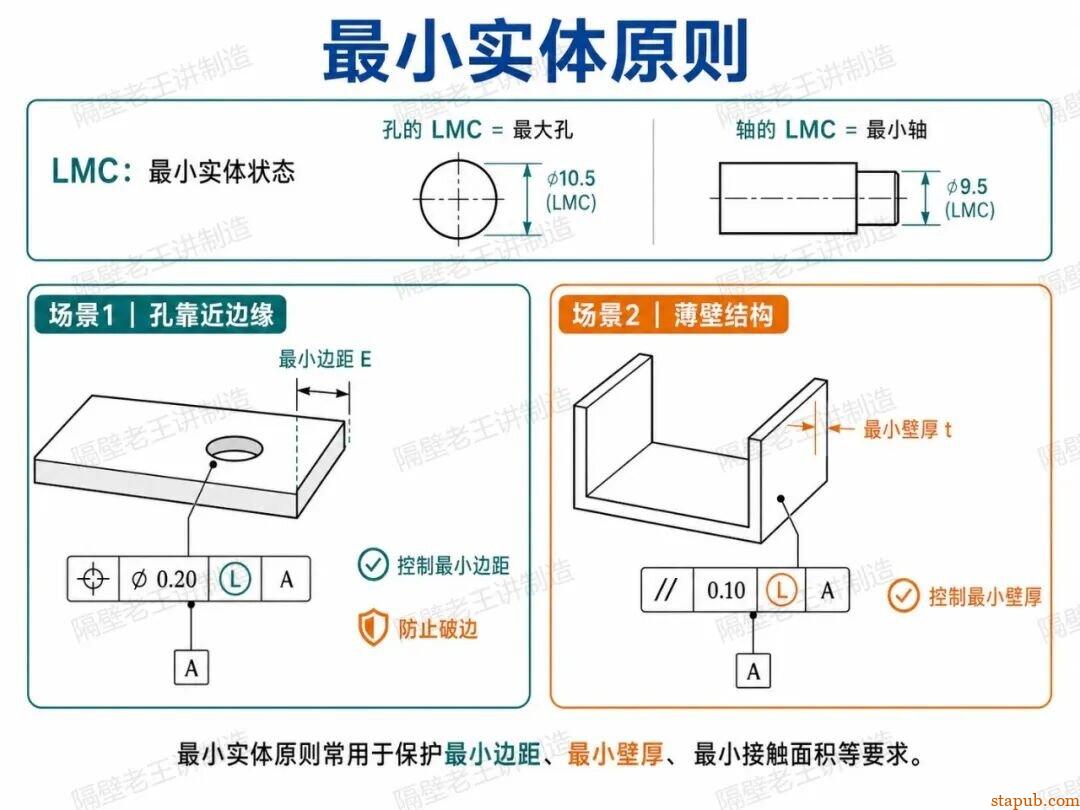

5. 最小实体原则：用于控制最小壁厚、边距和接触量

最小实体原则是 Ⓛ。

它没有最大实体原则常见，通常用于孔靠近边缘、薄壁结构、最小壁厚、最小边距、最小接触面积等场景。

简单说，MMC更多关注“能不能装得上”，LMC更多关注“材料够不够、边距够不够、强度够不够”。

二、什么是最大实体状态？

最大实体状态，英文是 Maximum Material Condition，简称 MMC。

它指的是尺寸特征在尺寸公差范围内，材料最多的状态。

这句话看起来简单，但很多人会在孔和轴上搞反。

对孔来说：孔越小，材料越多

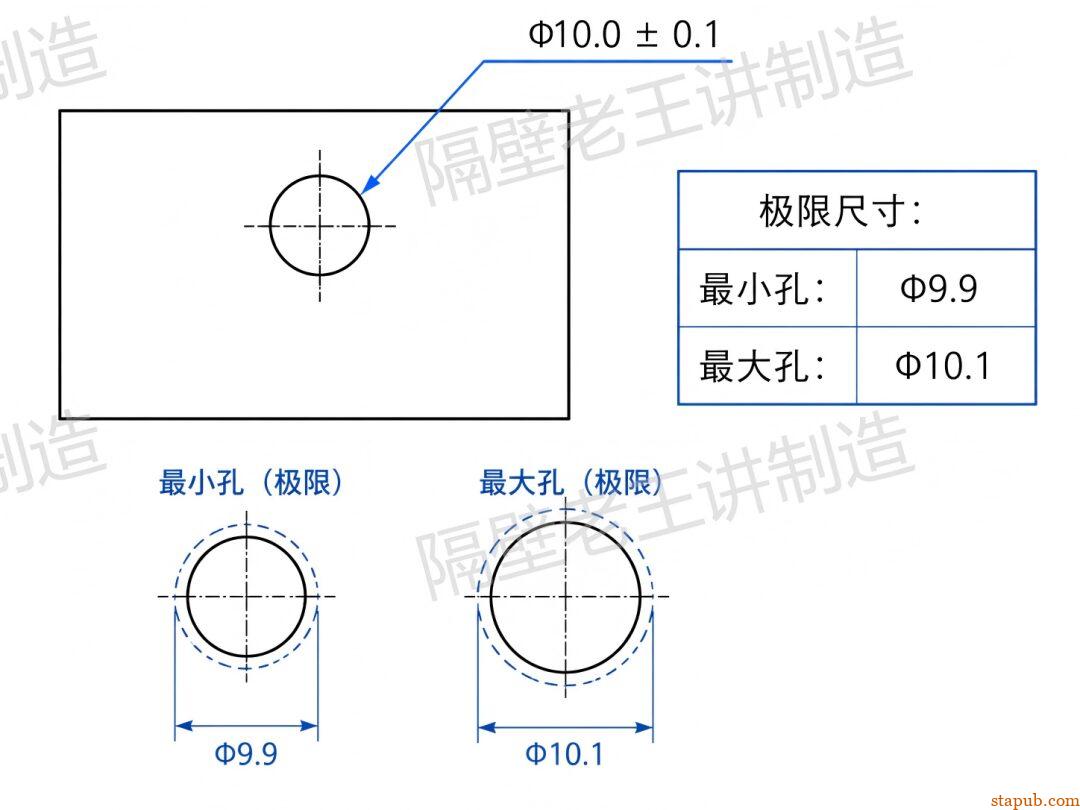

比如一个孔标注：Φ10.0 ± 0.1

它的极限尺寸是：

最小孔：Φ9.9 最大孔：Φ10.1

孔越小，周围保留下来的材料越多。所以这个孔的最大实体状态是：MMC = Φ9.9.也就是说：孔的MMC = 最小孔尺寸

对轴、销、凸台来说：轴越大，材料越多

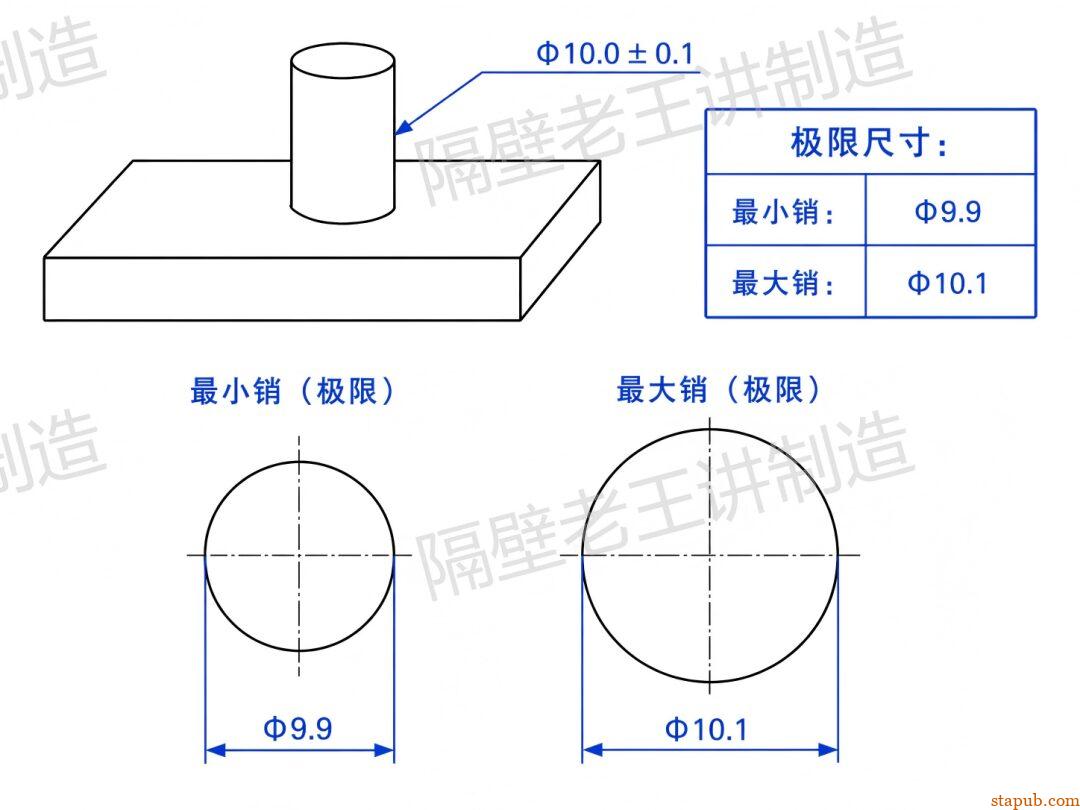

比如一个销标注：Φ10.0 ± 0.1,它的极限尺寸是：

最小销：Φ9.9 最大销：Φ10.1

销越大，材料越多。所以这个销的最大实体状态是：MMC = Φ10.1,也就是说：轴或销的MMC = 最大外形尺寸

记住一句话就够了：孔的MMC看最小，轴的MMC看最大。这个地方如果搞反，后面的奖励公差、虚拟边界、量规尺寸都会算错。

三、最大实体原则的作用是什么？

最大实体原则真正解决的不是“尺寸好不好看”，而是装配功能。

比如一个销要插进一个孔里。最危险的状态是什么？孔最小。销最大。孔或销的位置还发生偏移。这就是最差装配状态。

如果在这个状态下零件仍然能装配，那么当孔做大一点、销做小一点时，装配风险就会降低。

所以最大实体原则的本质是：把尺寸余量转化为几何公差余量。

孔大了，装配空间变大，位置可以适当偏一点。销小了，装配间隙变大，位置也可以适当偏一点。这部分增加出来的允许几何偏差，就叫奖励公差。

但要注意，奖励公差不是无条件放宽。前提是：尺寸本身必须先合格，并且图纸上明确标了最大实体符号Ⓜ。没有M，就不能自己加。

四、最大实体原则怎么用？

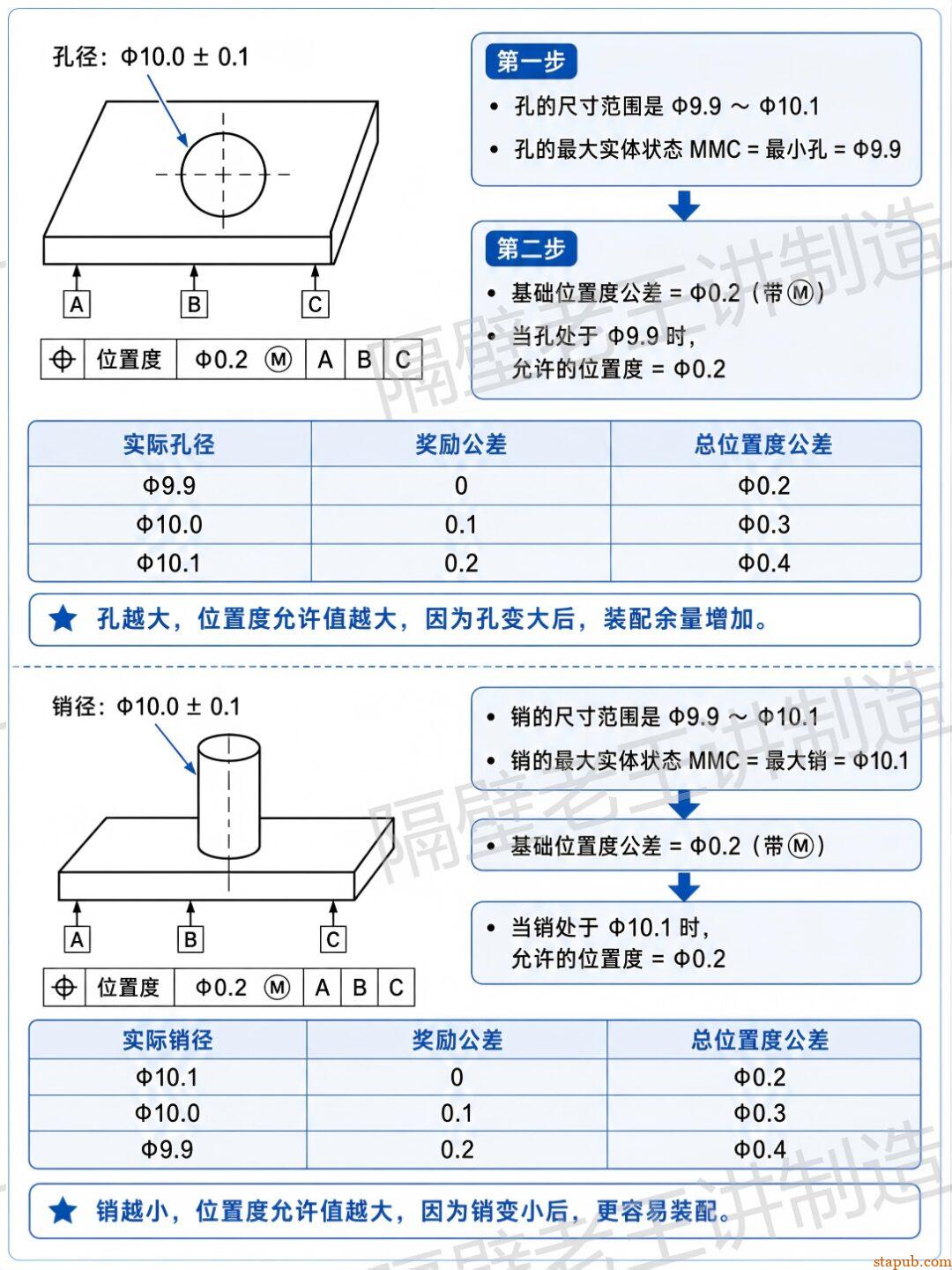

我们用一个孔来举例。

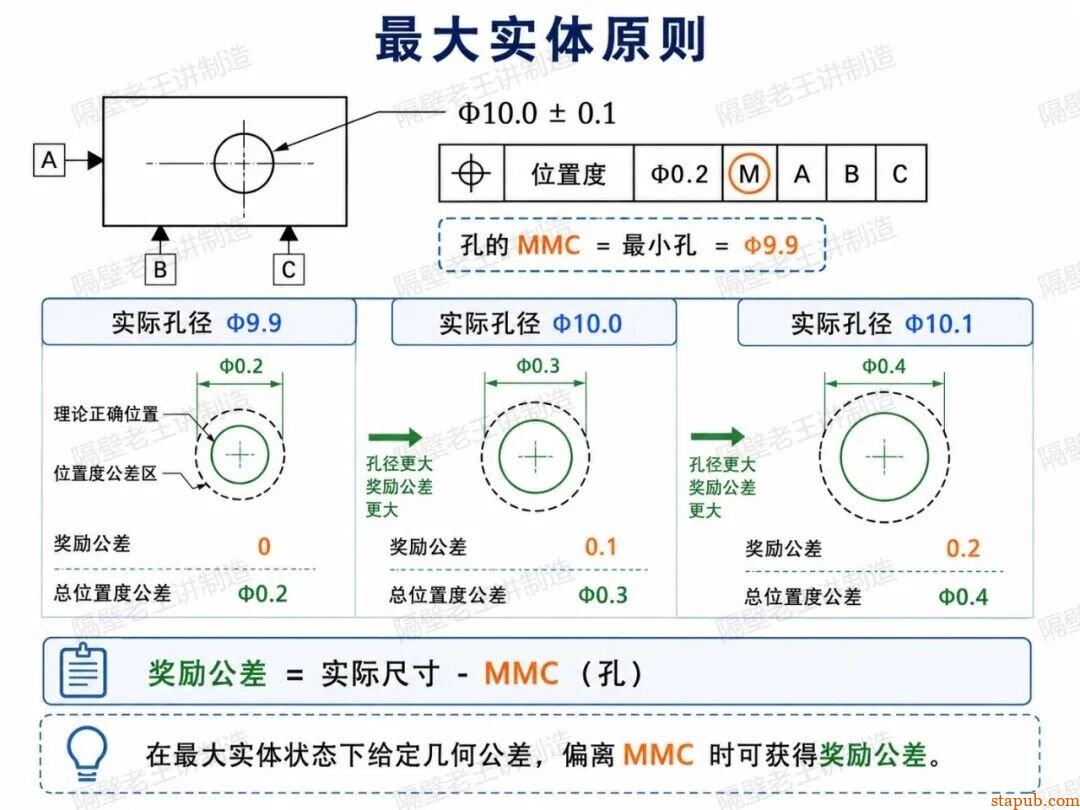

图纸标注：孔径：Φ10.0 ± 0.1；位置度：Φ0.2  Ⓜ A B C

第一步，先找孔的MMC。

孔的尺寸范围是Φ9.9到Φ10.1。孔的最大实体状态是最小孔，所以：孔的MMC = Φ9.9

第二步，看基础几何公差。

图纸标的是位置度Φ0.2，并且后面带M。 这表示：当孔处于Φ9.9时，允许的位置度是Φ0.2。

第三步，看实际孔径。

如果实际孔径是Φ9.9，说明孔正好处于最大实体状态，没有额外装配余量。

奖励公差 = 0 总位置度公差 = 0.2

如果实际孔径是Φ10.0，孔比MMC大了0.1。

奖励公差 = 10.0 – 9.9 = 0.1 总位置度公差 = 0.2 + 0.1 = 0.3

如果实际孔径是Φ10.1，孔比MMC大了0.2。

奖励公差 = 10.1 – 9.9 = 0.2 总位置度公差 = 0.2 + 0.2 = 0.4

所以对孔来说：孔越大，位置度允许值越大。因为孔变大后，装配余量增加。

再看销。图纸标注：

销径：Φ10.0 ± 0.1位置度：Φ0.2 Ⓜ A B C

销的MMC是最大销：Φ10.1

如果实际销径是Φ10.1，奖励公差为0，总位置度公差是Φ0.2。 如果实际销径是Φ10.0，奖励公差是0.1，总位置度公差是Φ0.3。 如果实际销径是Φ9.9，奖励公差是0.2，总位置度公差是Φ0.4。

所以对销来说：销越小，位置度允许值越大。因为销变小后，更容易装配。

五、最大实体原则为什么能配合功能量规？

最大实体原则还有一个很重要的价值：可以设计功能量规。

还是用孔的例子：

孔径：Φ10.0 ± 0.1

位置度：Φ0.2 Ⓜ A B C

孔的MMC是Φ9.9。位置度是Φ0.2。

那么它的虚拟边界可以理解为：孔的虚拟边界 = 孔的MMC – 几何公差

也就是：Φ9.9 – Φ0.2 = Φ9.7。这意味着可以设计一个Φ9.7的功能销规，在理论正确位置去模拟最差装配状态。

如果这个销规能插入，就说明这个孔的尺寸和位置组合没有突破装配边界。

这就是最大实体原则很实用的地方：

它不是单独检查尺寸，也不是单独检查位置，而是把尺寸和几何误差合在一起验证装配功能。

对批量生产来说，这比每件都用三坐标详细分析更高效。

六、什么时候适合用最大实体原则？

最大实体原则不是所有地方都能用，它最适合这些场景：

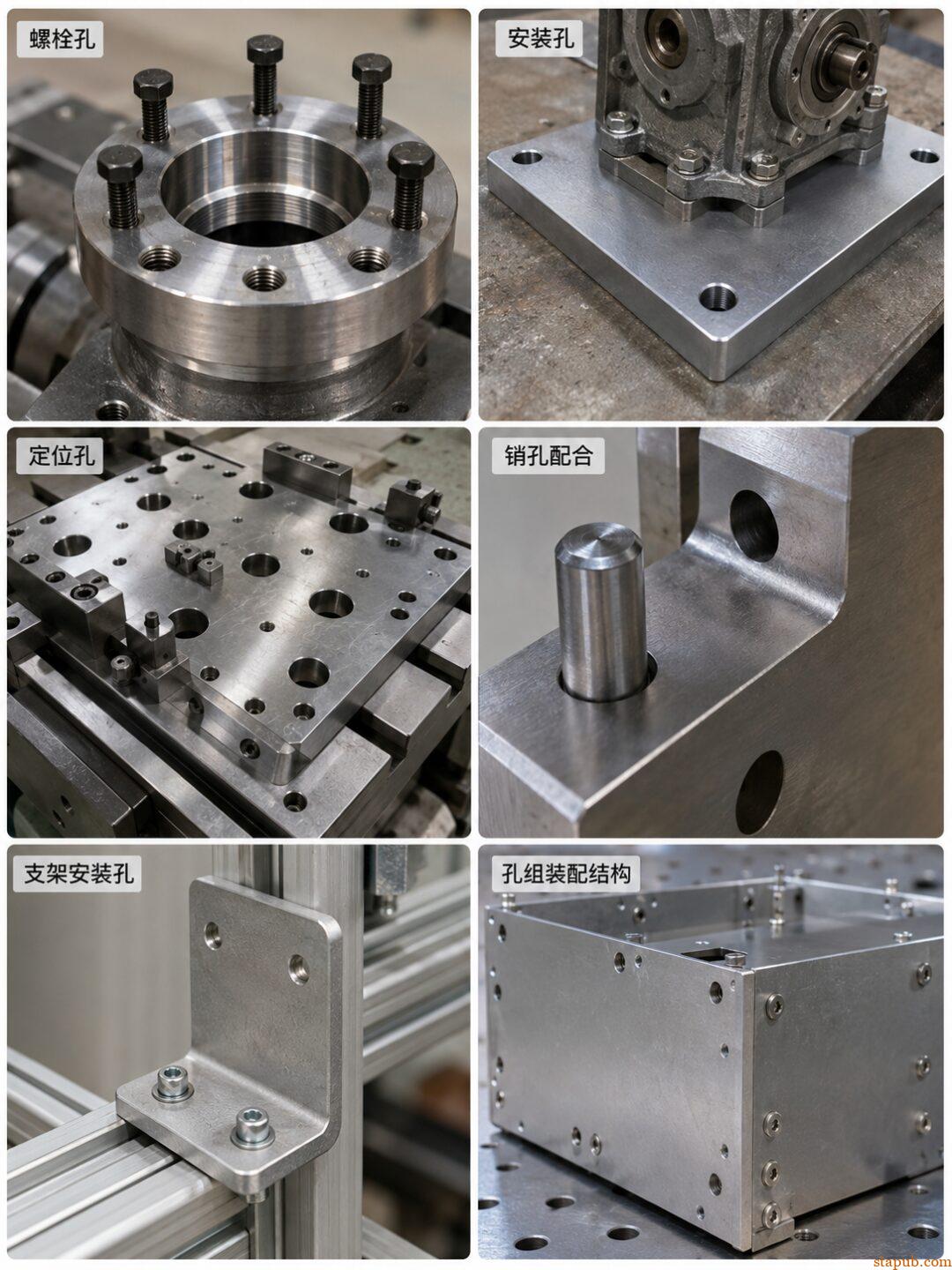

螺栓孔、安装孔、定位孔、销孔配合、支架安装孔、孔组装配结构。

这些场景有一个共同特点：重点是保证能装配、不干涉、装配效率稳定。

比如一组螺栓孔，只要螺栓能顺利通过，孔稍微大一点时，位置允许稍微偏一点，是符合功能逻辑的。

再比如定位销，如果销实际做小了，装配间隙变大，位置度适当放宽，也不会影响“能插进去”这个基本功能。

所以最大实体原则适合解决的问题是：

最差状态下能不能装得上。

它特别适合配合通规、综合检具、装配模拟检具使用。

七、什么时候不适合用最大实体原则？

最大实体原则不能乱用。

有些特征，设计关注的不只是“能不能装上”，而是“装上以后功能是否稳定”。

比如：

这些位置如果偏了，可能会影响旋转精度、噪声、寿命、密封性、外观间隙、运动轨迹。

孔做大了，不代表位置就可以随便偏。

还有一种情况也要特别注意：孔靠近边缘、薄壁结构、需要保证最小壁厚时，最大实体原则不一定合适。

因为这时真正担心的不是装不进去，而是：

边距不够、壁厚不足、强度下降、材料被削弱。

这种场景更可能要考虑最小实体原则，而不是最大实体原则。
