一图读懂：焊缝没裂，为什么热影响区先坏？

共计 775 个字符，预计需要花费 2 分钟才能阅读完成。

今天我们把视线移到焊缝旁边那条并不起眼的区域——热影响区。它明明没有熔化，为什么组织和性能却会改变？又为什么有些焊接接头不是从焊缝断裂，而是从旁边先坏？

🔥 没有熔化，不代表没有改变

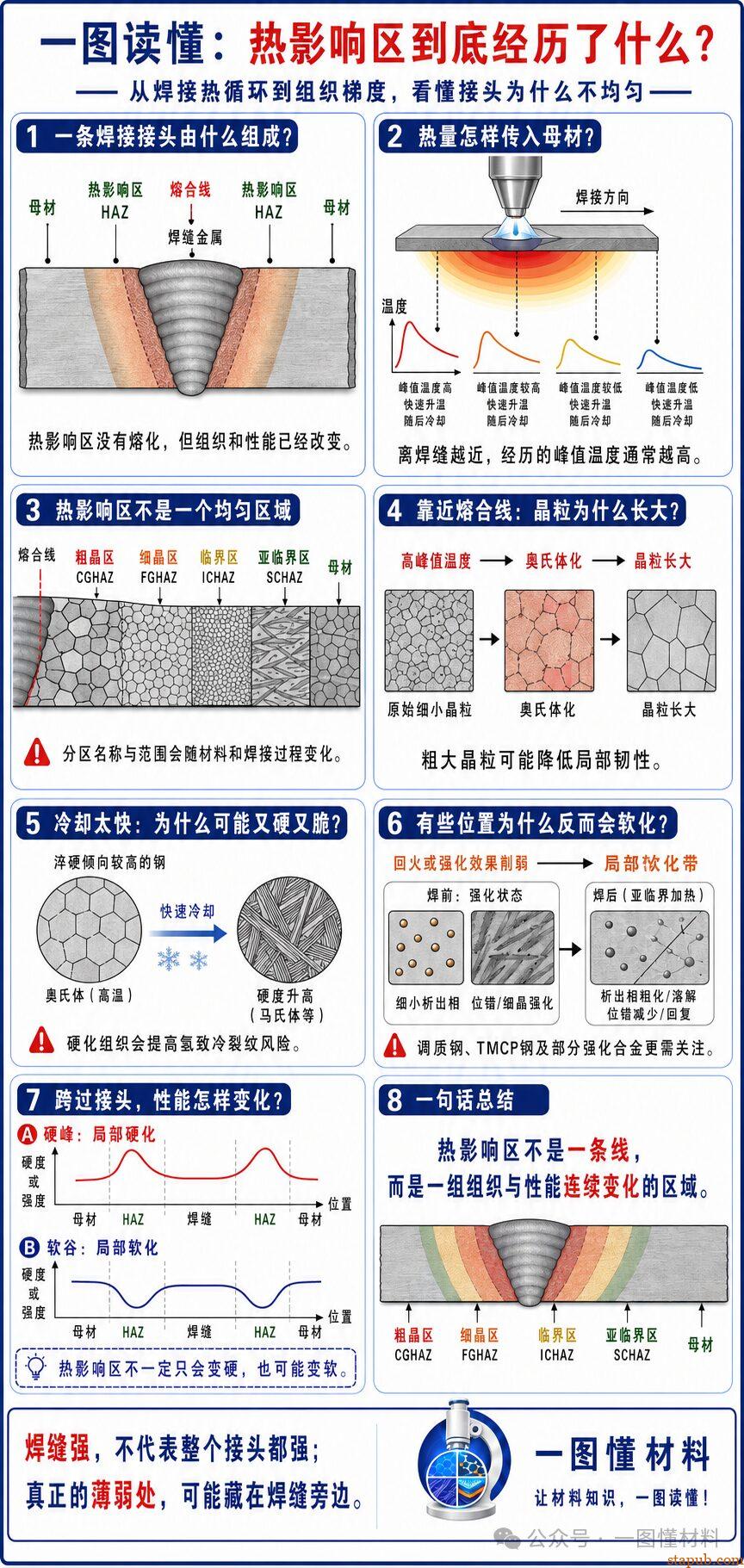

焊接时，焊缝附近的母材会经历快速升温和随后冷却。距离熔合线不同，材料承受的峰值温度和热循环也不同，因此形成组织与性能连续变化的热影响区。

靠近熔合线的位置可能发生晶粒长大；对淬硬倾向较高的钢，快速冷却还可能形成硬化组织。另一些调质钢、TMCP钢及强化合金，则可能因回火、回复或强化效果削弱而出现局部软化。

所以，热影响区既可能出现“硬峰”，也可能形成“软谷”。

⚠️ 硬和软，都可能带来问题

局部硬化可能伴随韧性下降，并在可扩散氢和拉应力共同作用下增加氢致冷裂纹风险。

局部软化则会使载荷和塑性应变优先集中。即使焊缝本身没有断裂，旁边的软化带也可能先发生颈缩、疲劳损伤或长期失效。

这也是为什么：

焊缝强，不等于整个焊接接头都强。

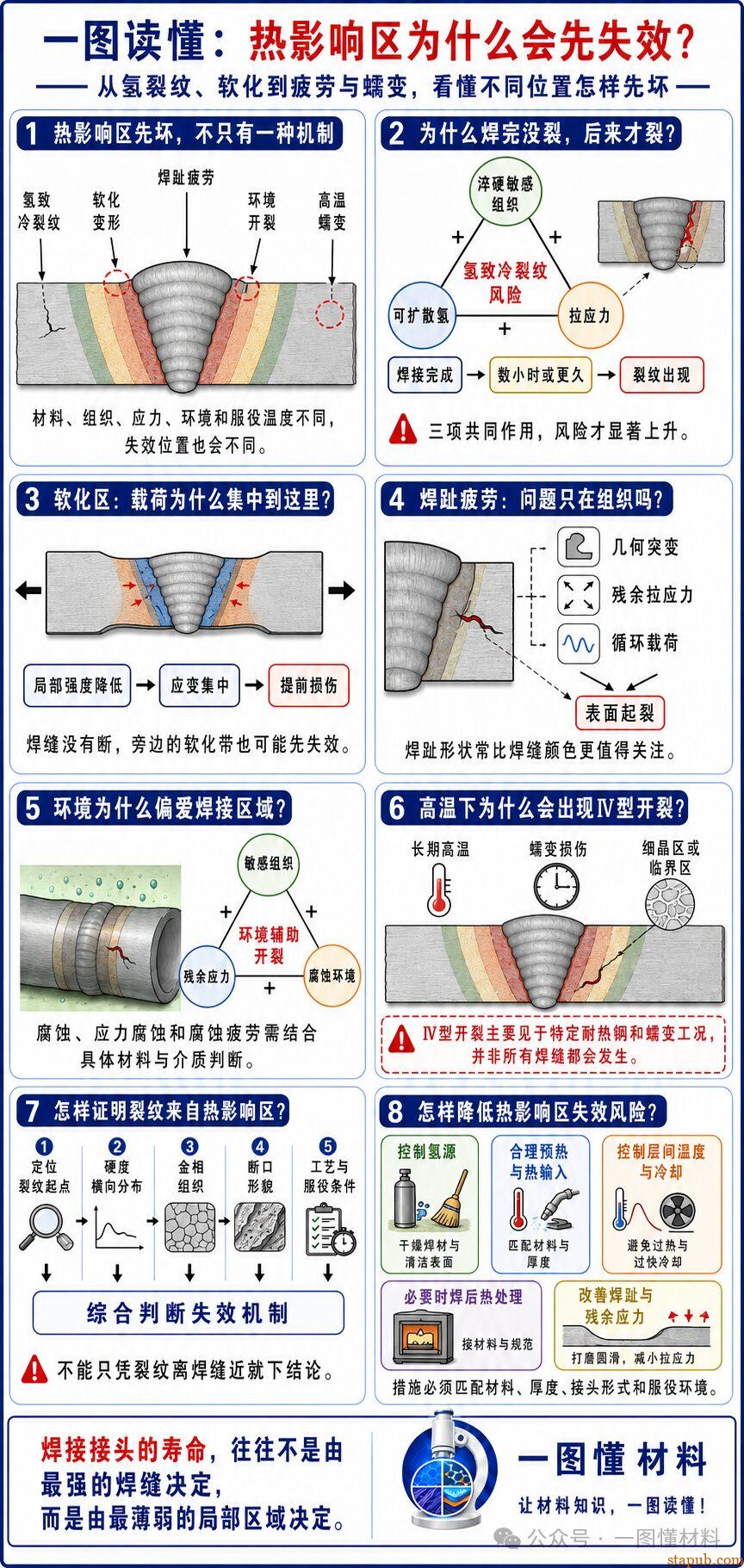

🔍 热影响区失效，不只有一种机制

循环载荷下，焊趾的几何突变与残余拉应力可能共同促进疲劳起裂；腐蚀介质中，敏感组织、应力和环境可能引发环境辅助开裂。

对于部分耐热钢，长期高温蠕变条件下还可能在细晶或临界热影响区出现Ⅳ型开裂。但这属于特定材料与服役工况，不能套用到所有焊缝。

🧪 裂纹靠近焊缝，就一定是热影响区的问题吗？

不一定。

失效分析需要先确定裂纹起点和扩展路径，再结合横向硬度分布、金相组织、断口形貌、焊接工艺及服役条件建立证据链。

仅凭裂纹“长在焊缝旁边”，还不能确定具体机制。

🛡️ 怎样降低热影响区失效风险？

需要从控制氢源、合理预热与热输入、控制层间温度和冷却过程、改善焊趾形状与残余应力等方面共同入手。必要时可实施焊后热处理，但具体制度必须结合材料、厚度、接头形式和相关规范确定。

💡一句话理解：

焊接接头的寿命，往往不是由最强的焊缝决定，而是由最薄弱的局部区域决定。
