注塑成型五要素完整图解

共计 1630 个字符，预计需要花费 5 分钟才能阅读完成。

注塑所有工艺问题、外观不良、尺寸波动、量产不稳定，归根结底只由五大变量控制：温度、压力、时间、速度、位置。 五大要素不是独立参数，而是相互耦合、互相牵制，真正的调机高手，是靠五大要素协同匹配稳定产品，而不是乱调参数。

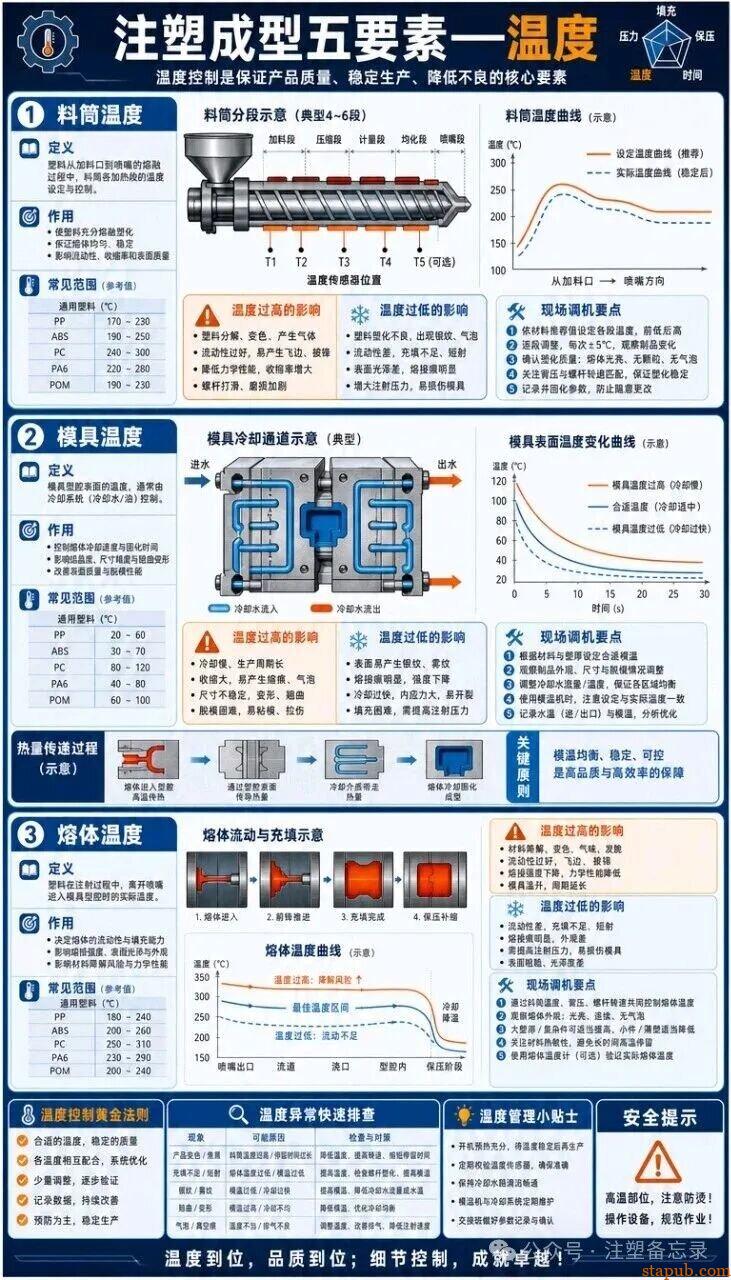

一、温度

温度是注塑第一要素，塑料能不能熔、能不能流、会不会坏，全靠温度。 四大温度体系 1.料筒温度（后段、中段、前段） 作用：逐步熔化塑料、保证颗粒充分塑化，避免生料、混色、塑化不良。 温度过低：颗粒未熔、填充不足、发白、熔接痕明显、硬胶纹 温度过高：材料分解、烧焦、银丝、气纹、脆裂、缩水变大

2. 喷嘴温度 作用：保证进胶口物料流畅，防止冷胶堵嘴、流延、拉丝。 过低：冷胶头、产品进胶口白点、断胶、缺料 过高：流口水、拉丝、进胶口发黄、分解气纹 3. 模具温度 作用：决定产品冷却速度、表面光泽、内应力、缩水、变形。 模温低：快速定型、表面哑光、熔接痕重、应力大、易开裂 模温高：表面光亮、融合好、内应力小、变形翘曲、周期变长 4. 熔体实际料温 实际塑料熔融温度，比机台设定温度更关键，转速快、背压高，料温会变相升高。

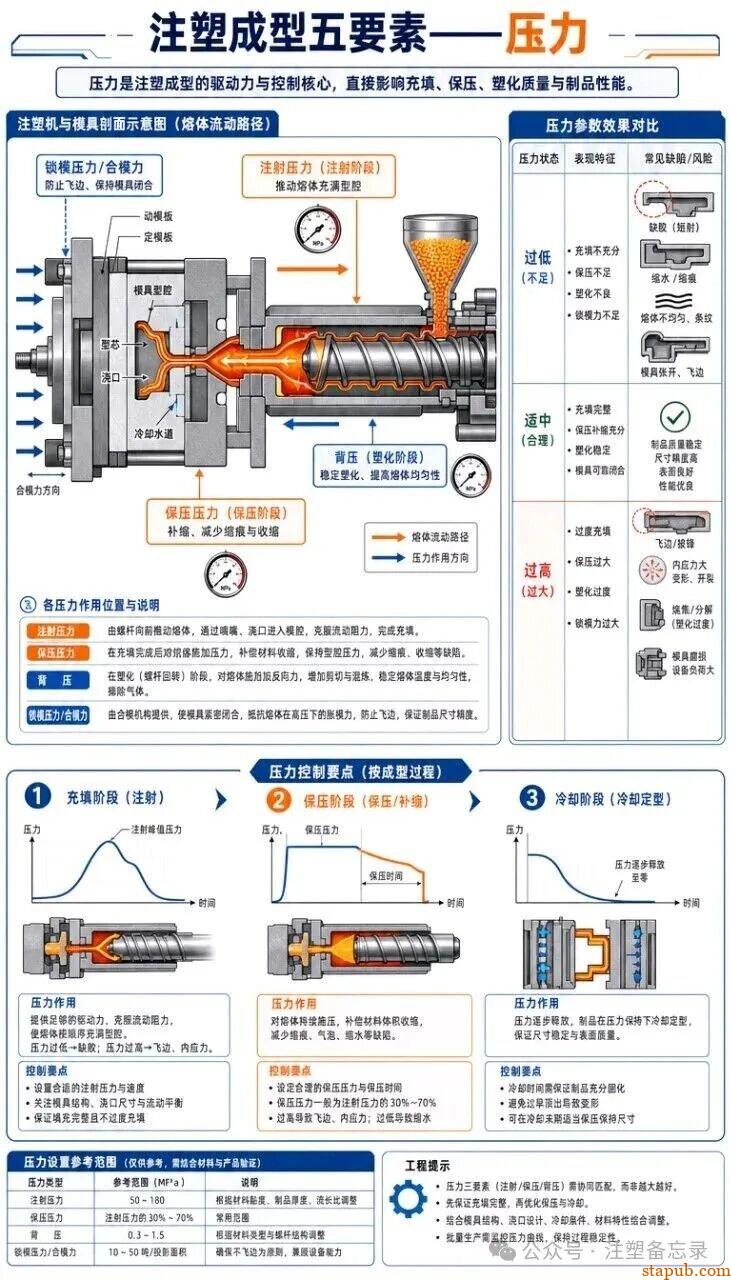

二、压力（塑胶的“填充与压实力量”）

压力决定：能不能填满、能不能压实、会不会缩水、会不会毛边、尺寸稳不稳。 四大压力 1. 注射压力（射胶压力） 作用：克服模腔阻力，把塑料推进模具深处。 压力不足：缺料、短射、末端打不满 压力过大：毛边、涨模、内应力极大、产品顶白、开裂 2. 保压压力 注塑最核心、最关键的参数。 熔体冷却会收缩，保压持续补料，抵消收缩。 -保压低：缩水、凹陷、空洞、尺寸偏小 保压高：胶口凸起、应力痕、产品顶变形、粘模、尺寸偏大 3. 背压（熔胶压力） 塑化时螺杆后退阻力。 作用：混料均匀、排气、压实熔体、减少气泡。 背压低：混色、气泡、疏松、塑化不均 背压高：料温升高、剪切过热、烧焦、周期变长 4. 锁模压力 保证模具不被射胶压力撑开。 锁模不足：分型面毛边、飞边、披锋 锁模过大：模具受压变形、导柱磨损、模具寿命缩短

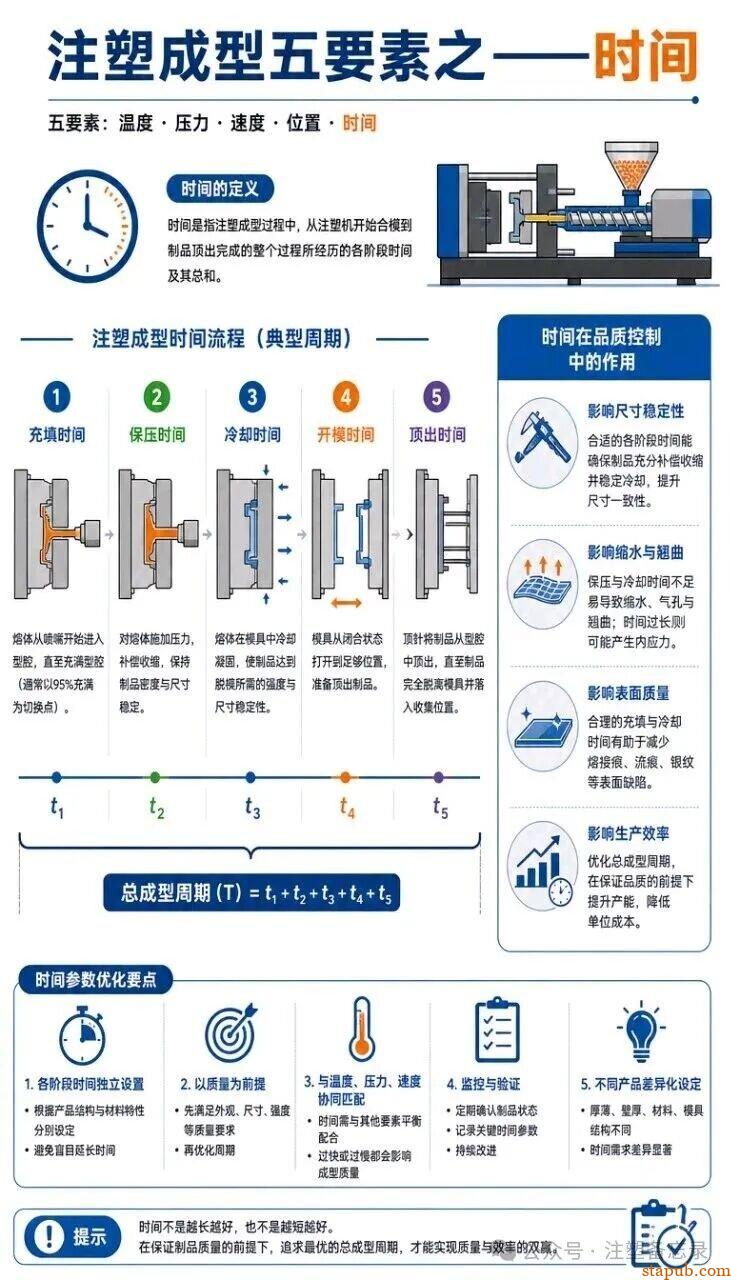

 三、时间（产品定型与品质的“稳定器”）

时间决定：补料够不够、冷却够不够、应力散不散、周期快不快。

四段时间 1. 注射时间 控制填充快慢，配合射速使用。 2. 保压时间 决定缩水、凹陷、尺寸稳定性的决定性时间。 保压时间短：胶口封胶太早，后期收缩补不进去 → 缩水、空洞 保压时间过长：胶口冷凝延迟、应力堆积、顶白、变形 3. 冷却时间 注塑成本最高、影响最大的时间参数。 产品90%变形、翘曲、脱模变形，全由冷却决定。 冷却不足：产品软、脱模变形、翘曲、弯件 冷却过长：周期慢、产能低、费电 4. 储料延迟、开合模时间 影响整机稳定性与节拍顺畅度，减少机械冲击导致的参数漂移。

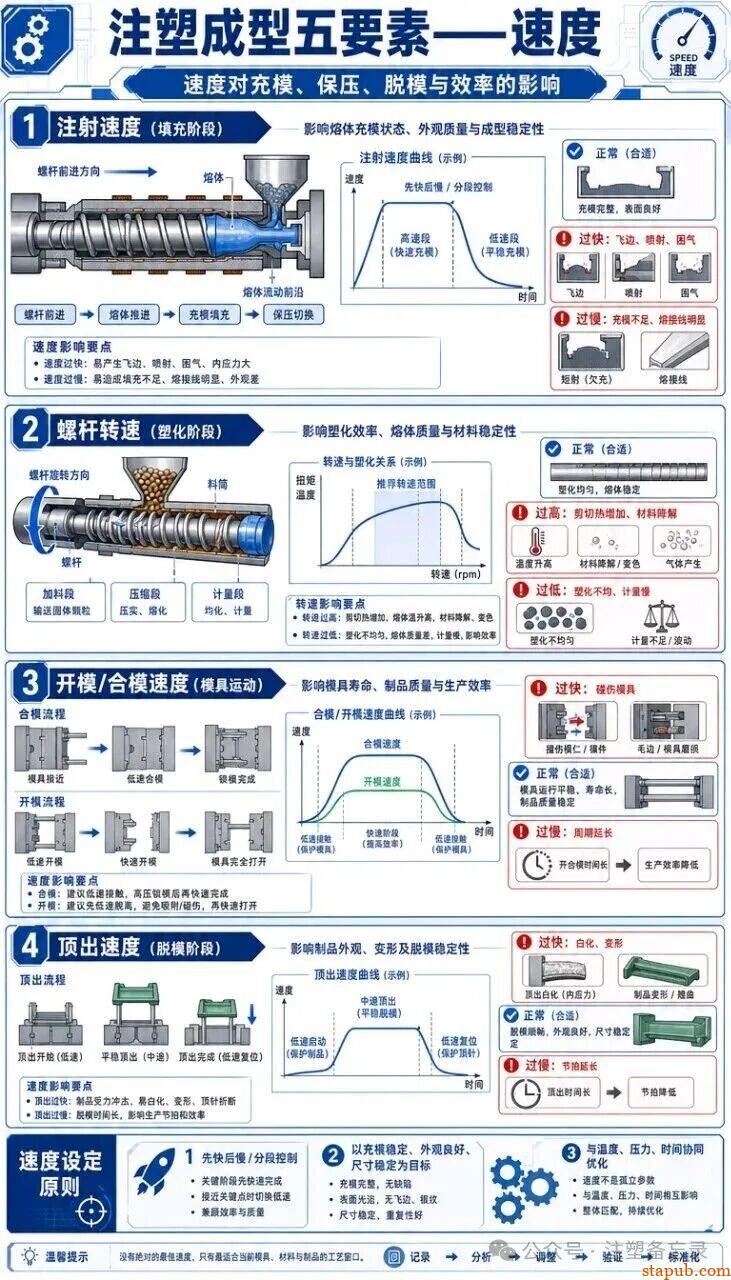

 四、速度（塑胶流动的“节奏与剪切力”）

速度就是剪切热、排气、熔胶融合效果。 很多新手只调压力、不调速度，永远调不稳机。

四大速度 1. 注射射速（最关键） 快=剪切热高、流动性好、排气来不及 慢=排气好、温度低、熔接痕重实战口诀： 进胶口前段：中速，防冲花、喷流纹 中间填充：快速，保流动饱满 末端填充：慢速，防困气、烧焦、溢边 2. 熔胶转速 转速越快，摩擦生热越高，变相升温。 高转速适合难塑化材料；低转速适合易分解材料（PVC、PC、尼龙）。 3. 开合模速度 太快震模 → 模具错位、批锋忽大忽小、尺寸波动。 4. 顶出速度 过快：顶白、顶裂、顶变形 过慢：粘模、拖花

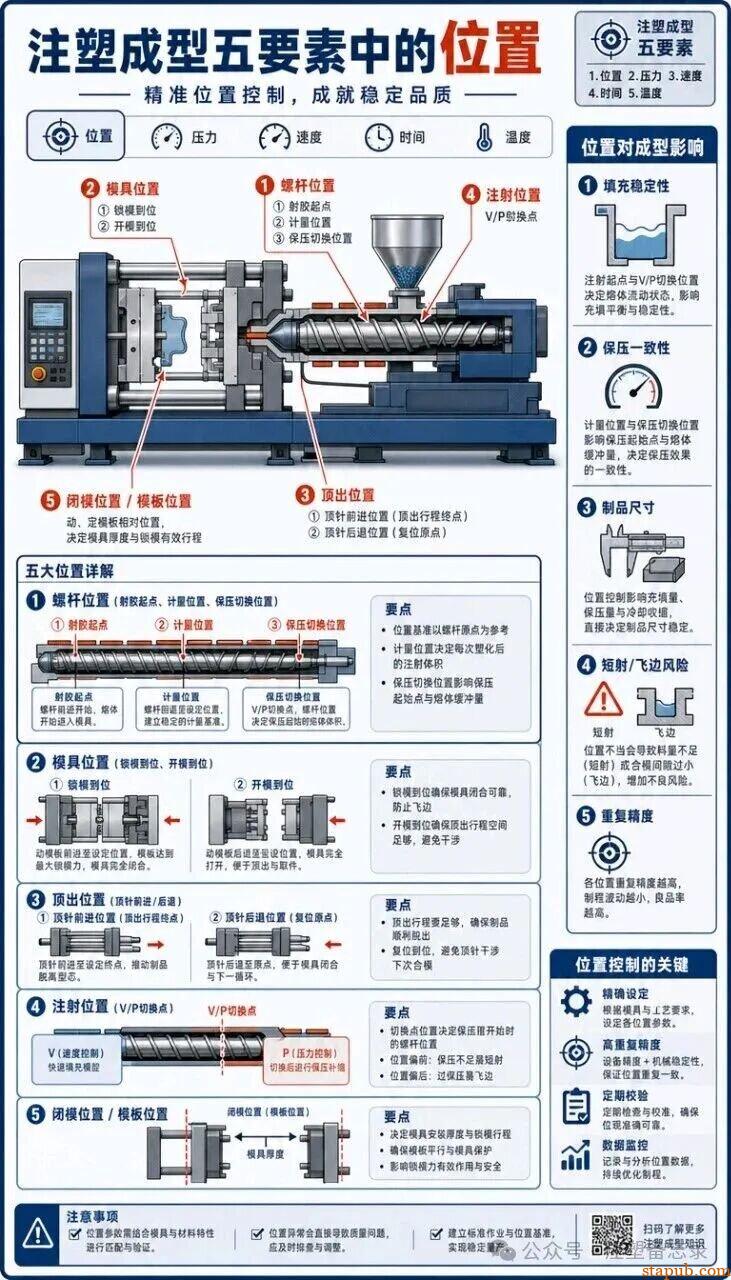

 五、位置（所有参数的“精准控制点”）

位置是所有动作的开关，决定什么时候快、什么时候慢、什么时候转保压、什么时候停止射胶。

五大关键位置 1. 熔胶计量位置（储料位置） 决定每一模射胶总量，直接影响产品重量、厚薄、填充量。 位置不稳=每模重量不一=尺寸忽大忽小 2. 射胶切换位置（V/P切换位置） 注塑工艺灵魂点位 从“射胶填充”切换为“保压补缩”的临界点。 切换太早：填不满、缩水 切换太晚：高压硬顶、毛边、应力大 3. 注射终点位置 防止过射、防止欠射，保证每模行程一致。 4. 低压保护位置 防压模、防异物，是模具保命参数。 5. 顶出行程位置 保证脱模稳定、不顶偏、不顶缺。
