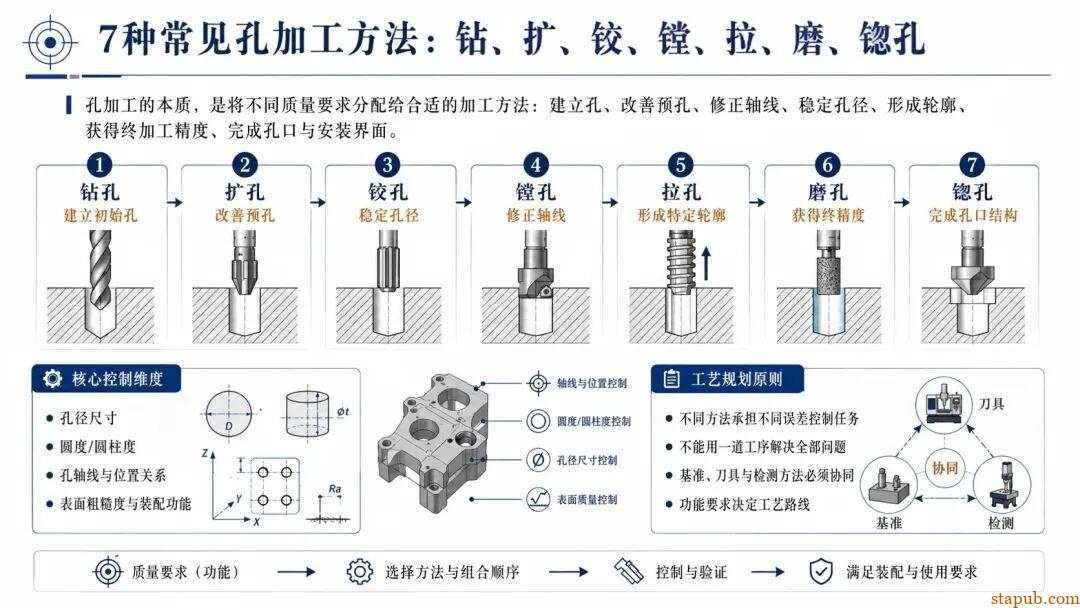

钻、扩、铰、镗、拉、磨、锪孔有什么区别？7种常见孔加工方法一次讲清

共计 2821 个字符，预计需要花费 8 分钟才能阅读完成。

孔加工的目标并不只是获得一个尺寸合格的孔径，还要同时满足圆度、圆柱度、轴线直线度、位置度、垂直度以及表面粗糙度等功能要求。

不同加工方法对孔径、孔形、孔位和表面质量的改善能力并不相同，因此在制定工艺路线时，不能只看最终尺寸，还应结合孔的用途、材料状态、精度等级、基准关系及生产批量，合理安排预加工、半精加工和精加工方法。

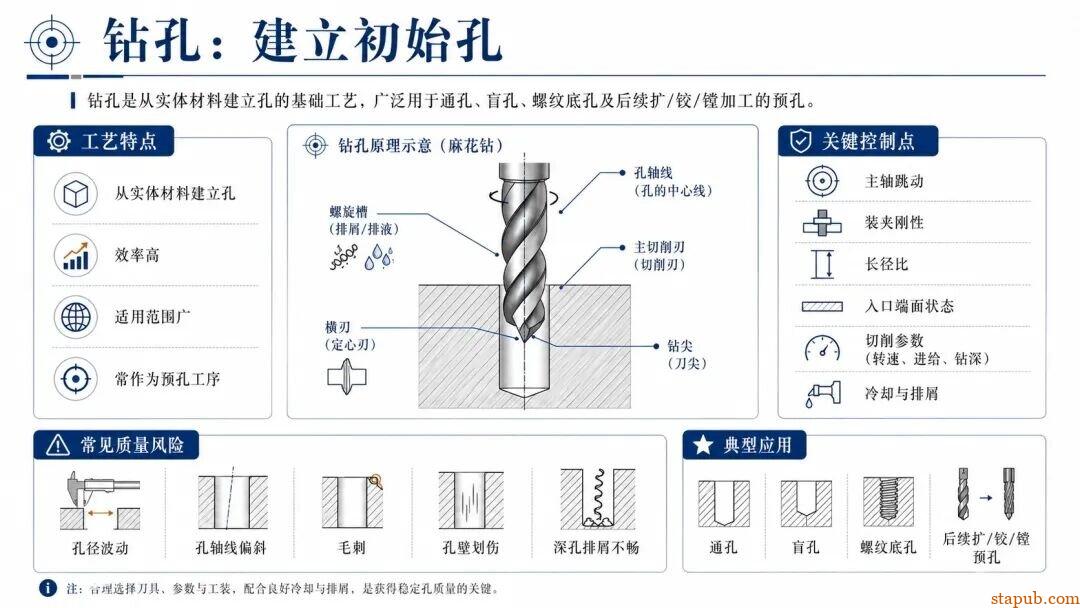

一、钻孔：从实体材料上建立初始孔

钻孔主要用于从实体材料上形成通孔、盲孔、螺纹底孔及后续加工预孔。

以常规麻花钻为例，其横刃附近切削速度较低，挤压作用明显；钻头还容易受到两刃不对称、主轴跳动、入口端面倾斜、刀具悬伸和排屑条件影响。因此，钻孔常见问题包括孔径扩大、孔轴线偏斜、孔口毛刺、孔壁划伤及深孔排屑不畅。

需要注意，钻孔能力不能只按普通麻花钻评价。整体硬质合金钻、可转位钻、可换头钻、枪钻及导条深孔钻，在定心方式、导向结构、内冷排屑和孔质量方面差异明显。

钻孔工艺应重点控制：

• 钻头与主轴径向跳动；
• 工件定位及装夹刚性；
• 钻头长径比和悬伸量；
• 刀具入口条件；
• 冷却液供应与排屑路径；
• 刀具磨损及两切削刃受力一致性。

钻孔通常负责建立初始孔形，不宜默认其能够直接满足高精度配合孔的全部要求。

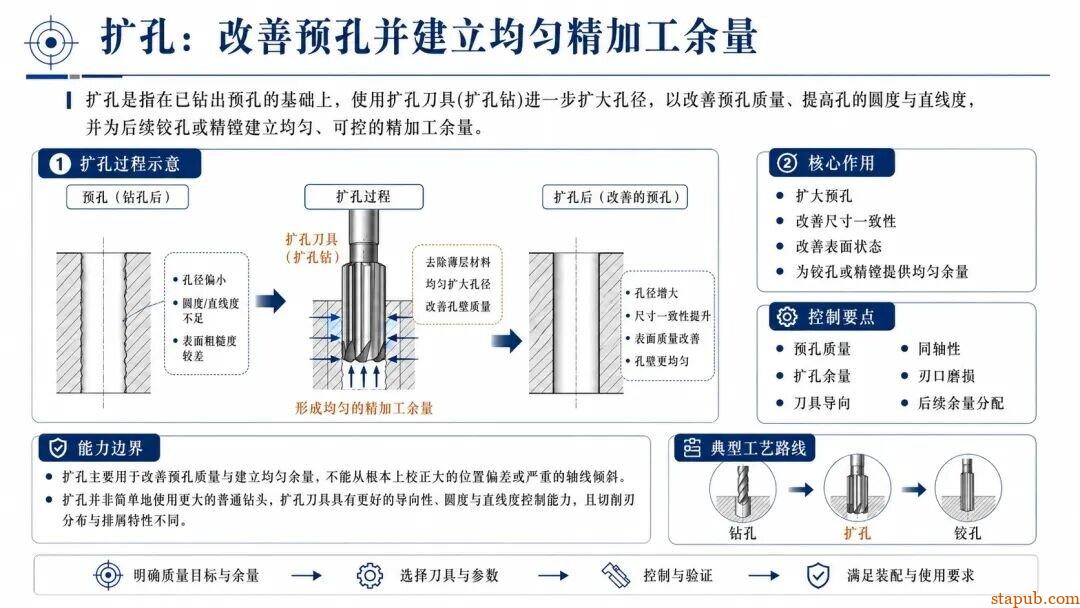

二、扩孔：改善预孔并建立均匀精加工余量

扩孔是在已有孔基础上扩大孔径的半精加工方法，通常使用扩孔钻或专用扩孔刀具。

与普通钻削相比，扩孔不再切削孔中心区域，切削条件和导向状态相对稳定，可改善预孔的尺寸一致性、表面状态及部分形状误差，并为铰孔、精镗等后续工序提供较均匀余量。

典型工艺路线为：钻孔 → 扩孔 → 铰孔

扩孔并不是简单地换用更大直径的普通钻头再次钻削。若预孔存在明显位置偏差、轴线弯曲或单边余量，扩孔通常仍会继承原孔方向，不能像镗削一样重新建立孔轴线。

扩孔的关键在于控制预孔质量、切削余量、刀具导向、刃口磨损及后续精加工余量分配。

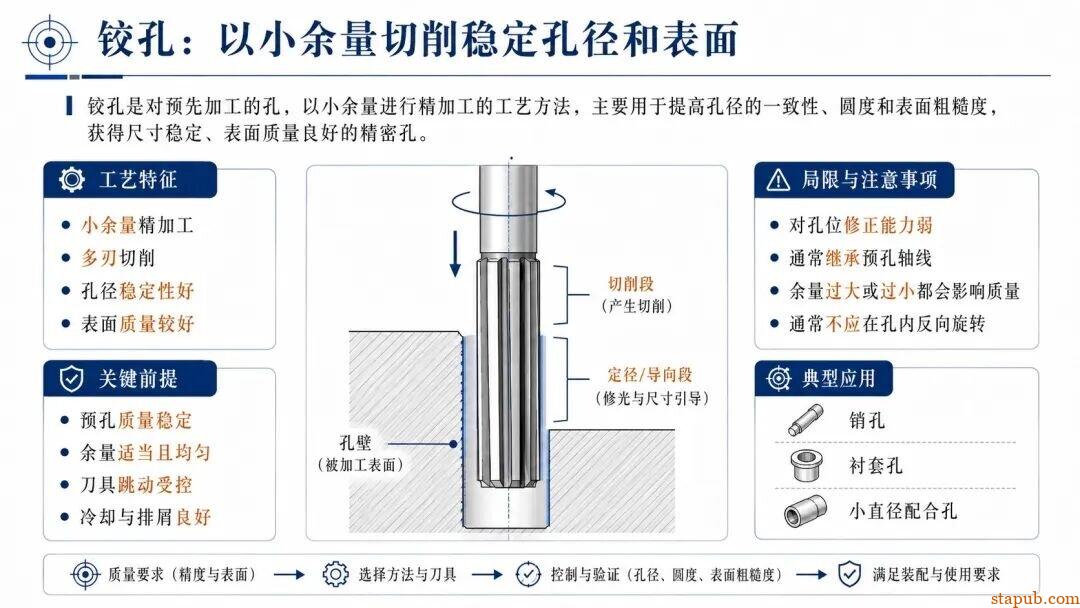

三、铰孔：以小余量切削稳定孔径和表面

铰孔是利用多刃铰刀对已有孔进行小余量精加工，主要用于提高孔径尺寸一致性、圆度和表面质量。

铰刀前端切削刃负责去除余量，后部校准部分负责导向并稳定孔径。由于其具有明显的自导向特征，铰孔通常会沿预孔轴线切削，因此对明显孔位偏差和轴线方向偏差的修正能力较弱。

铰孔效果高度依赖预孔状态：

• 余量过小，容易产生挤压、摩擦和尺寸回弹；
• 余量过大，可能导致切削负荷增加、振动和孔径扩大；
• 预孔圆度或直线度过差，会影响铰刀切削负荷均匀性；
• 刀具跳动、冷却不足和排屑不畅会造成孔壁划伤。

铰削过程中应保持连续、稳定的切削状态。除刀具制造商另有规定外，通常不应使铰刀在孔内反向旋转，以免切屑和刃口擦伤已加工表面。

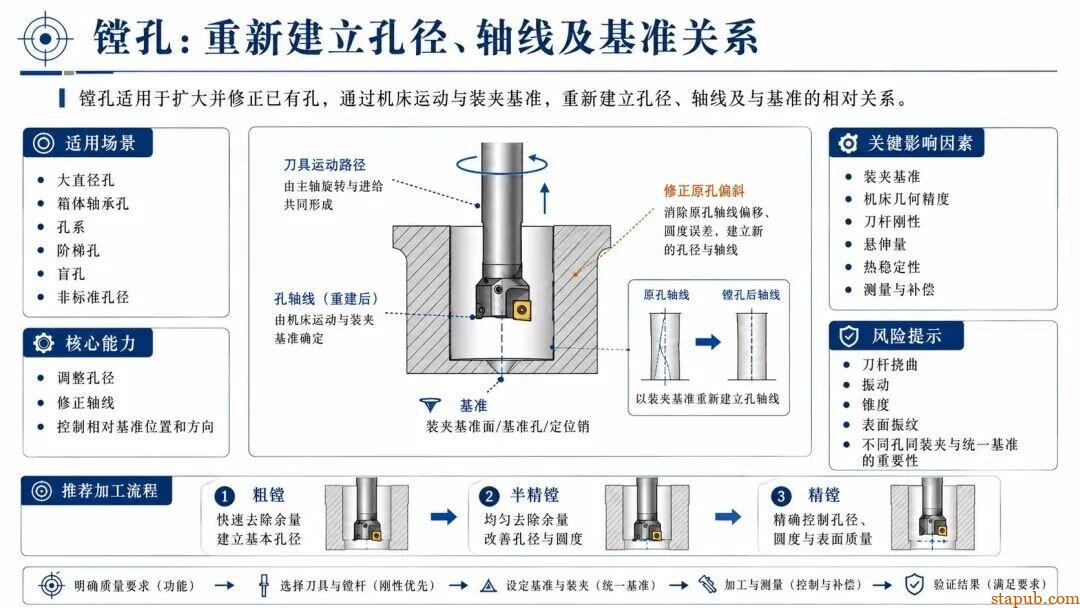

四、镗孔：重新建立孔径、轴线及基准关系

镗孔是利用镗刀对已有孔进行扩大、修正和精加工，本质上属于内表面车削。

与扩孔和铰孔主要受原孔导向不同，镗刀轨迹主要由机床主轴、坐标轴及工件装夹基准建立。

在装夹基准、设备精度和刀具系统满足要求时，镗削能够重新建立孔轴线，因此更适合修正预孔偏斜，并控制孔相对于基准的位置和方向。

镗孔适用于：

• 大直径孔及非标准孔径；
• 箱体轴承孔和孔系；
• 阶梯孔、止口和盲孔；
• 对孔距、同轴度或垂直度有要求的孔；
• 需要粗镗、半精镗和精镗分级控制的孔。

但镗孔并不会天然保证孔距或同轴度。最终结果还取决于相关孔是否在统一基准和同一装夹中加工，以及机床几何精度、刀杆挠曲、热变形和刀具补偿是否受控。

刀杆悬伸越长、直径越小，系统越容易发生挠曲和振动，进而产生孔径锥度、圆度误差和表面振纹。

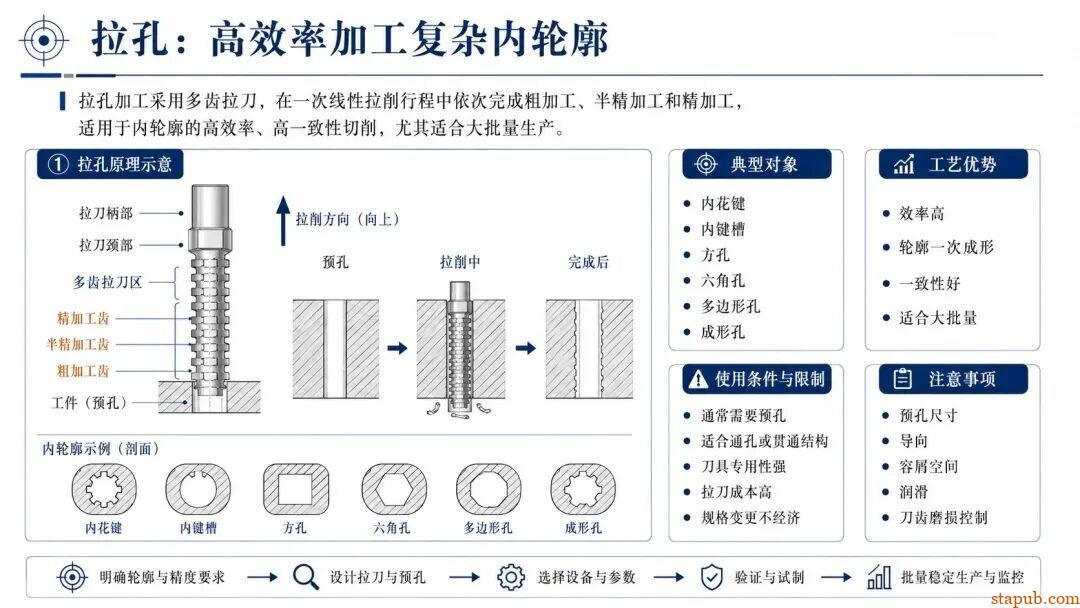

五、拉孔：高效率加工复杂内轮廓

拉孔通常使用具有多排渐升刀齿的拉刀，通过一次直线运动依次完成粗切、半精切和精切。

传统拉刀的每齿切削量由相邻刀齿高度差决定，因此加工过程重复性较好，特别适合批量加工：

• 内花键；
• 内键槽；
• 方孔、六角孔和多边形孔；
• 特定齿形及异形内轮廓；
• 高一致性的圆孔或成形孔。

常规内拉削通常需要预孔，并要求具有足够的拉刀通过空间和容屑空间，因此更适合通孔及贯通式内轮廓。

盲孔键槽、盲孔花键等结构也可采用专用盲孔拉削或插削方案，但刀具、退刀和排屑结构更复杂，不能与常规通孔拉削按同一工艺条件理解。

拉削的主要限制是刀具成本高、专用性强，更适合产品结构稳定且批量较大的生产场景。

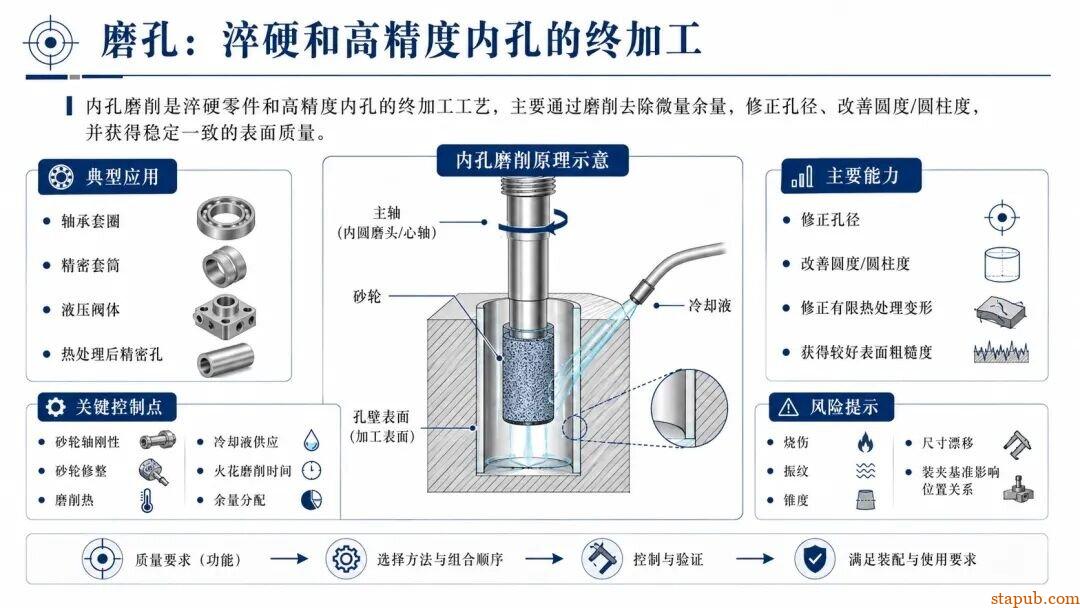

六、磨孔：淬硬和高精度内孔的终加工

磨孔通常指内圆磨削，主要用于淬硬钢件及高精度内孔的终加工。

其典型应用包括轴承套圈、精密套筒、液压阀体、主轴零件，以及热处理后需要修正变形的孔。

内圆磨削主要能够改善：

• 孔径尺寸；
• 圆度和圆柱度；
• 热处理后的有限形状变形；
• 表面粗糙度和表面完整性。

但磨孔对孔位置和轴线关系的修正能力，取决于工件定位基准、工件回转轴线及砂轮运动轨迹。若装夹基准本身存在偏差，磨削可能继续保留原有位置误差。

由于内圆砂轮直径较小、砂轮轴较细，工艺中应重点控制砂轮轴刚性、砂轮修整、磨削热、冷却液供应及火花磨削时间。余量过大或冷却不足，容易产生烧伤、振纹、锥度和尺寸漂移。

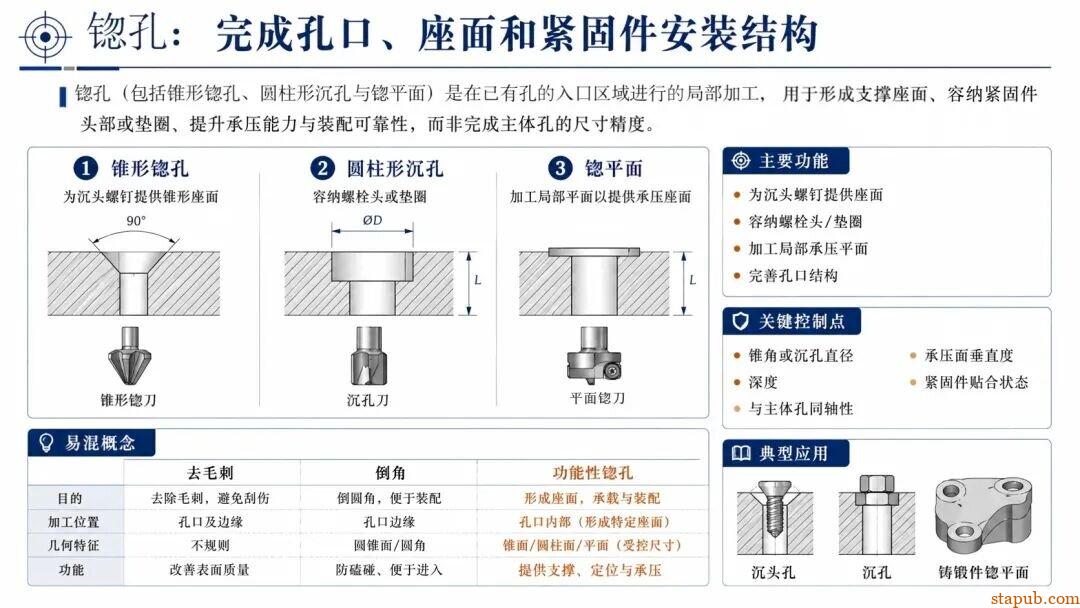

七、锪孔：完成孔口、座面和紧固件安装结构

锪孔是对已有孔口进行局部加工，主要包括三类：

• 锥形锪孔：为沉头螺钉加工锥形座面；
• 圆柱形沉孔：容纳螺栓头、螺钉头或垫圈；
• 锪平面：在铸件、锻件等不规则表面加工局部平整承压面。

锪孔通常不负责主体孔的尺寸精加工，而是保证紧固件正确落座、安装高度及承压面贴合。

其关键控制项目包括：

• 锥角或沉孔直径；
• 加工深度；
• 锪孔与主体孔的同轴性；
• 承压面相对于孔轴线的垂直度；
• 刀具振动与表面振纹；
• 紧固件实际接触状态。

去毛刺、普通倒角和功能性锪孔虽然可能采用相似刀具，但技术目的不同。去毛刺关注锐边残留，倒角关注规定角度和宽度，锪孔则必须满足紧固件装配和承压功能。

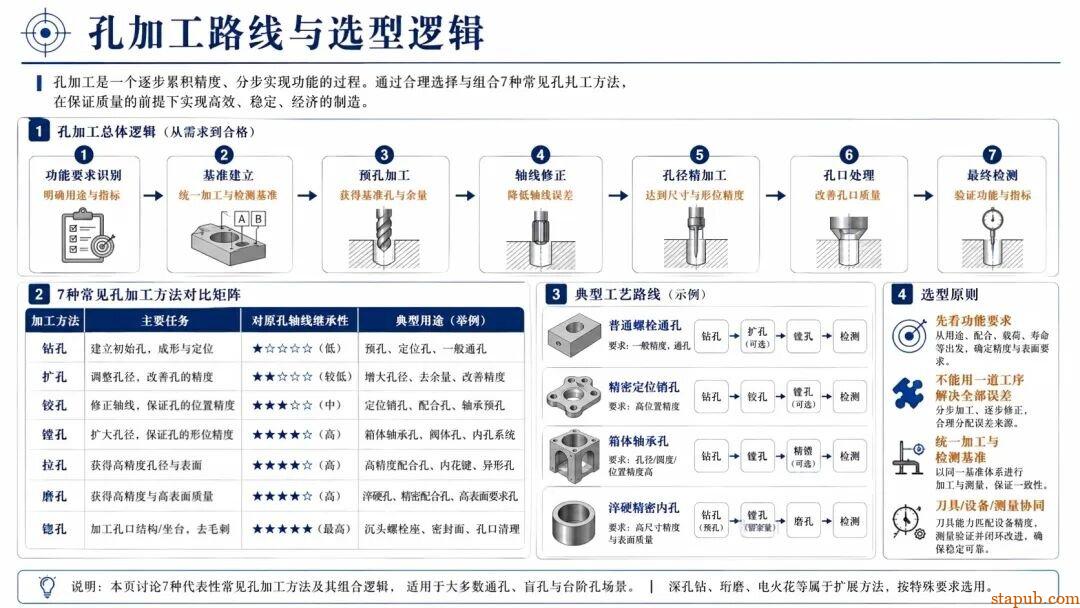

八、七种孔加工方法的能力边界

表中能力仅代表一般工艺特征，实际结果仍取决于设备、刀具、材料、孔深、装夹和测量方法。

九、孔加工路线应从功能要求反向确定

常见工艺路线包括：

• 普通螺栓通孔：钻孔＋倒角或锪孔；
• 精密定位销孔：钻孔＋扩孔＋铰孔；
• 箱体轴承孔：预孔＋粗镗＋半精镗＋精镗；
• 淬硬精密内孔：预加工＋热处理＋内圆磨削；
• 批量内花键：预孔＋拉削；
• 高精度孔系：预孔＋坐标镗削或精镗；
• 沉头紧固孔：钻孔＋锥形锪孔。

工艺评审时，不仅要确认刀具和加工余量，还应明确：

1. 每道工序采用什么定位基准；
2. 哪道工序最终建立孔轴线；
3. 精加工前后是否发生基准转换；
4. 检测基准是否与图样基准一致；
5. 采用塞规、内径量仪、气动量仪、圆度仪还是三坐标进行验证。

当加工基准、检测基准与产品功能基准不一致时，即使孔径合格，装配功能仍可能失效。
