为什么螺栓会突然断？别只怀疑材料不好

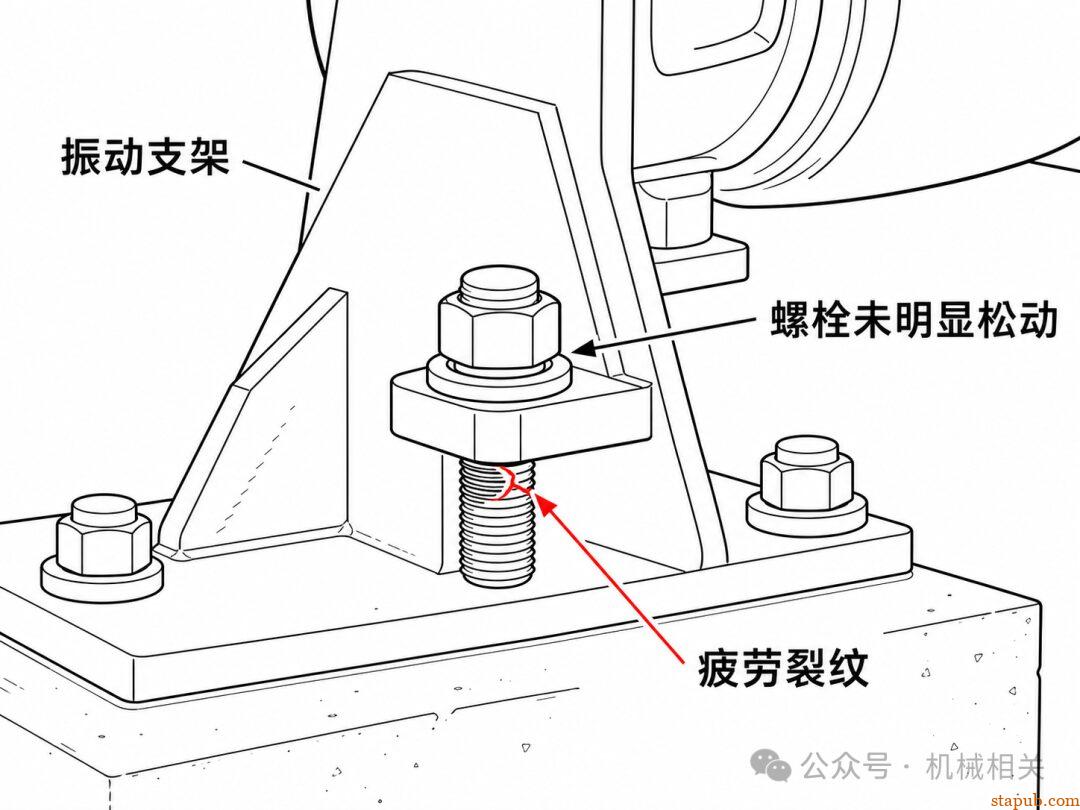

现场最让人别扭的一类故障，是螺栓明明没有明显松动，却在设备运行一段时间后断了。

点检时油漆标记还对得上，螺母没有退扣，扭矩复查也不像完全失控。可一拆开，断口在螺纹根部，或者在螺栓头下圆角附近，旁边还有轻微磨亮、黑粉、压痕。现场很容易陷入两个判断：要么认为螺栓质量差，要么直接换成更高强度等级。

这两种反应都可能太快了。螺栓断裂不一定先表现为“松”。很多时候，它真正经历的是疲劳：每一次载荷变化只让裂纹长一点，运行几万次、几十万次以后，最后那一下才突然断开。

一、力矩合格，只说明装配动作过了一关

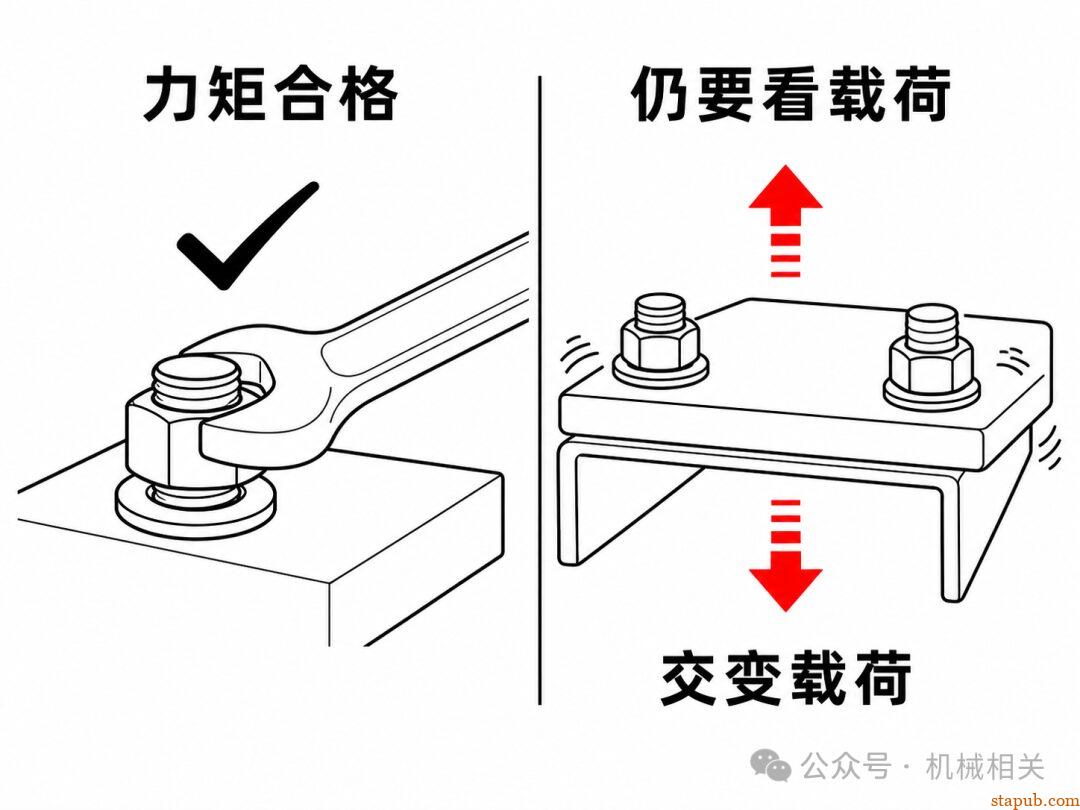

拧紧力矩合格，说明装配过程有一个可追溯输入。但螺栓联接真正要看的，不只是扳手响没响，而是预紧力是否建立起来、运行后是否还能保持、外载是否被接合面分担。

一颗螺栓在静止状态下看着很稳，到了现场可能同时面对振动、启停冲击、热胀冷缩、偏心载荷和支架变形。力矩记录只能证明“当时按这个工艺拧过”，不能自动证明“后面不会疲劳”。

所以排查断螺栓时，第一步不是争论当时有没有拧紧，而是把问题换成：这个连接有没有让螺栓长期承受交变应力？如果有，力矩合格也只是起点。

二、疲劳最喜欢从螺纹根部开始

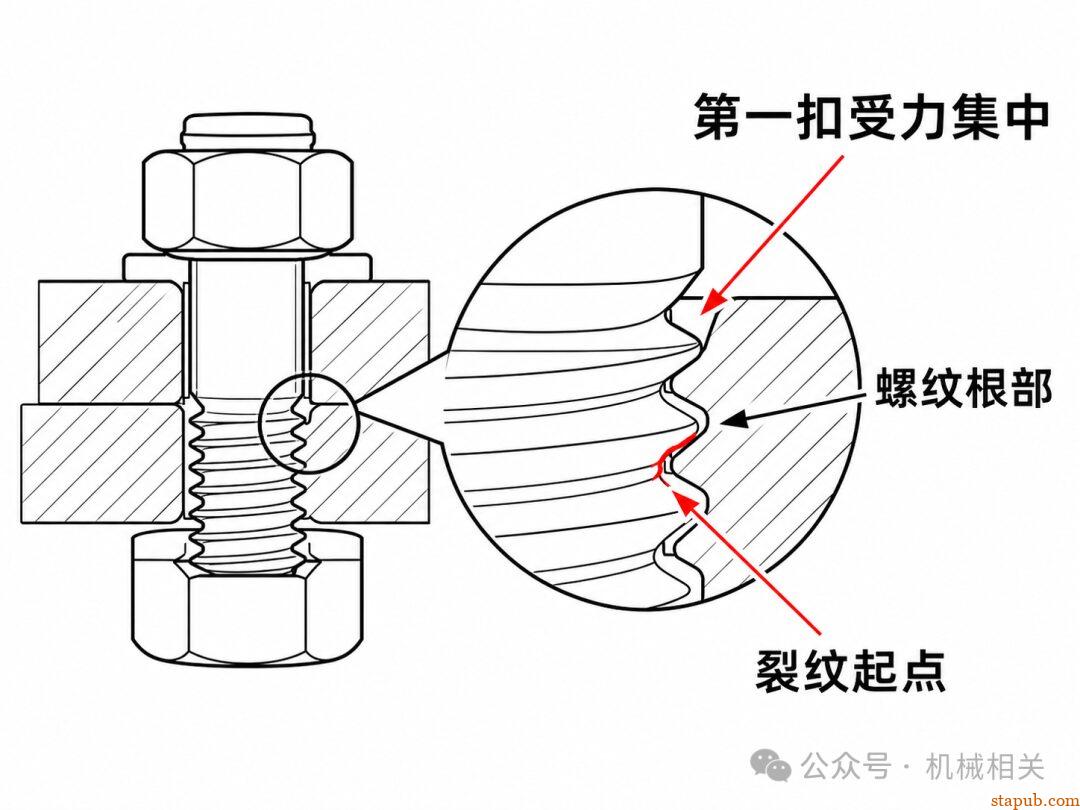

螺纹不是光滑圆柱，它本来就有牙根、过渡圆角和局部应力集中。受拉、受弯或受横向微动时，裂纹常常从螺纹根部、第一扣附近，或者头下圆角处萌生。

这也是为什么有些断裂看起来很“突然”。外表没有明显变形，螺母也没退出来，但断口上能看到疲劳纹，说明裂纹已经长了很久。最后剩下的有效截面太小，才被一次普通载荷拉断。

如果螺纹有碰伤、毛刺、腐蚀坑，或者装配时被强行斜扣带伤，这些小缺口都会让裂纹更容易起步。螺栓断了以后，只看强度等级不够，还要看裂纹从哪里开始。

三、接合面一旦张开，螺栓就会更累

设计得好的预紧连接，外部拉力不应该全部丢给螺栓。被夹件保持压紧时，外载会被接合面和螺栓共同承担，螺栓上的应力波动相对小。

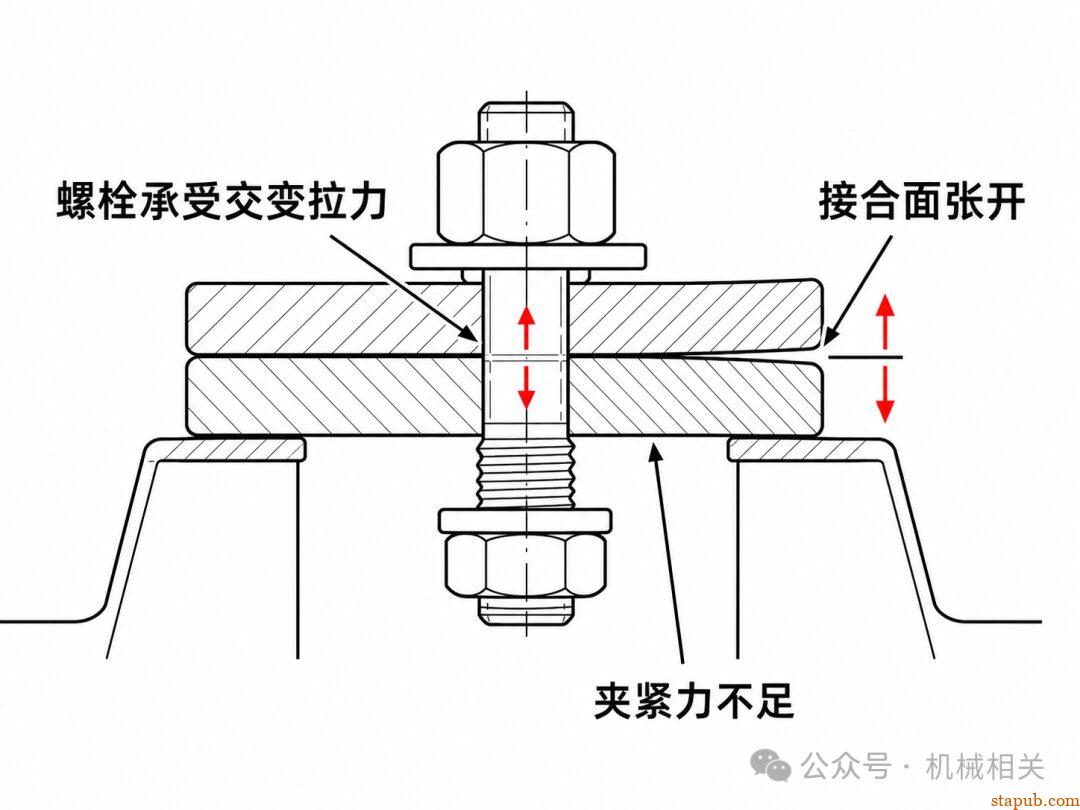

麻烦出在接合面开始张开。比如底座不平、垫片太软、油漆层太厚、接触面有毛刺，或者初期嵌入导致预紧力掉了一截，原本被夹紧的两件开始微微分离。此时螺栓就不再只是“夹住零件”，而会反复被拉伸，疲劳风险迅速上升。

很多现场看到的是结果：螺栓断了。真正的前因可能是接合面早就没有稳定贴合。

四、横向力和撬开作用，会把拉伸问题变成弯曲问题

螺栓最怕的不是单纯被拉一下，而是被反复拉、反复弯、反复摩擦。

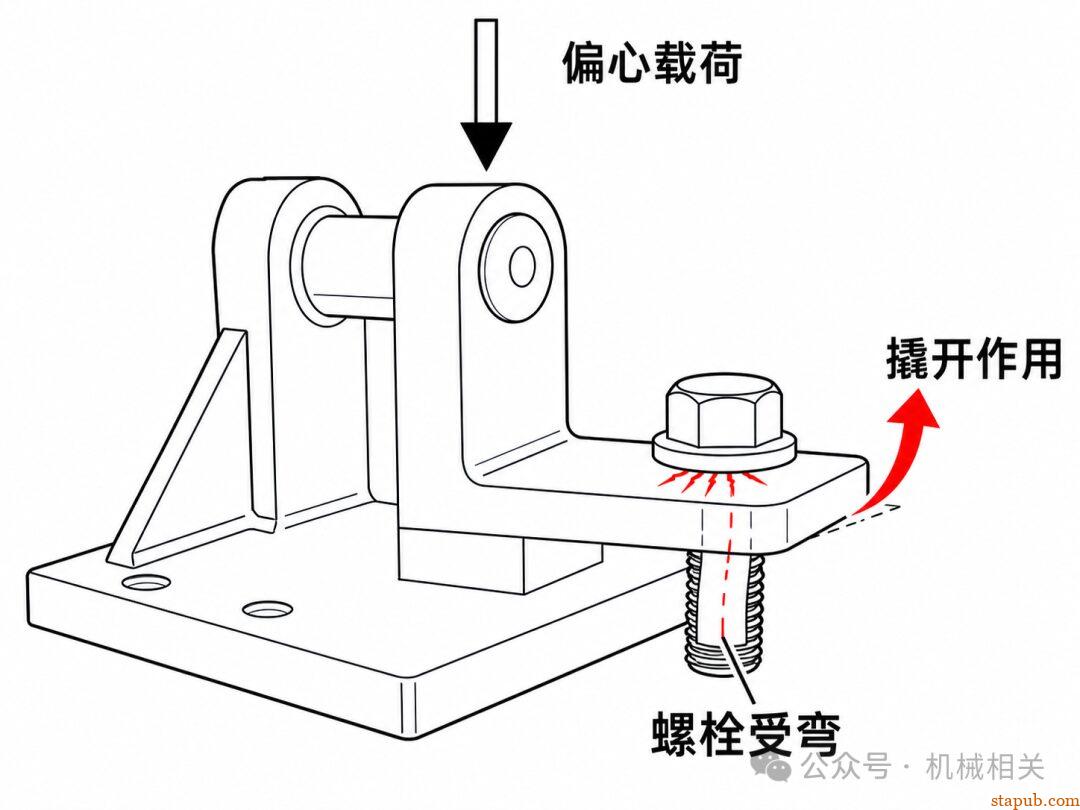

支架边缘受力、悬臂安装、偏心载荷、孔位不准，都可能产生撬开作用。此时螺栓头下或第一扣附近会出现弯曲应力。它不一定让螺母旋松，却会让裂纹在同一个危险位置反复扩展。

还有一种常见误区，是把横向力全靠螺栓夹紧后的摩擦来扛。如果定位销、止口、键或台阶没有把位置关系约束住，接合面一旦滑移，螺栓就会承受不该承受的剪切、弯曲和摩擦磨损。

五、预紧不是越大越安全

发现螺栓断了，有人会下意识把力矩加大，或者换更高强度等级。这样有时能暂时减少滑移，但也可能把螺栓推到屈服边缘，压伤被夹件，甚至让螺纹孔先出问题。

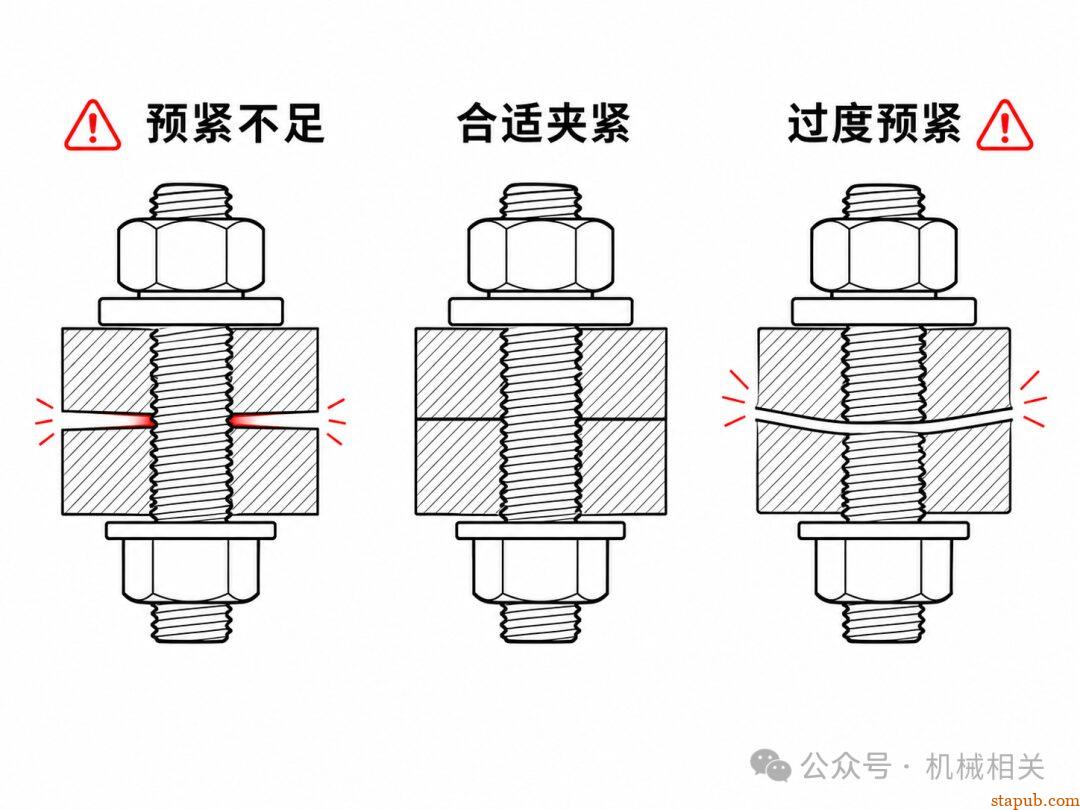

预紧力太低，接合面容易滑移，螺栓会疲劳；预紧力太高，螺栓本身安全余量变小，被夹件也可能被压坏。真正可靠的是“合适且稳定”的夹紧，而不是越紧越好。

关键连接要把润滑状态、表面处理、垫圈、拧紧顺序、工具校准和复检要求写清楚。只写一个力矩值，却不控制摩擦和装配条件，实际得到的预紧力可能差很多。

六、很多断裂，源头在装配细节

螺栓断裂排查，不能只盯螺栓本体。被夹件表面也要认真看。

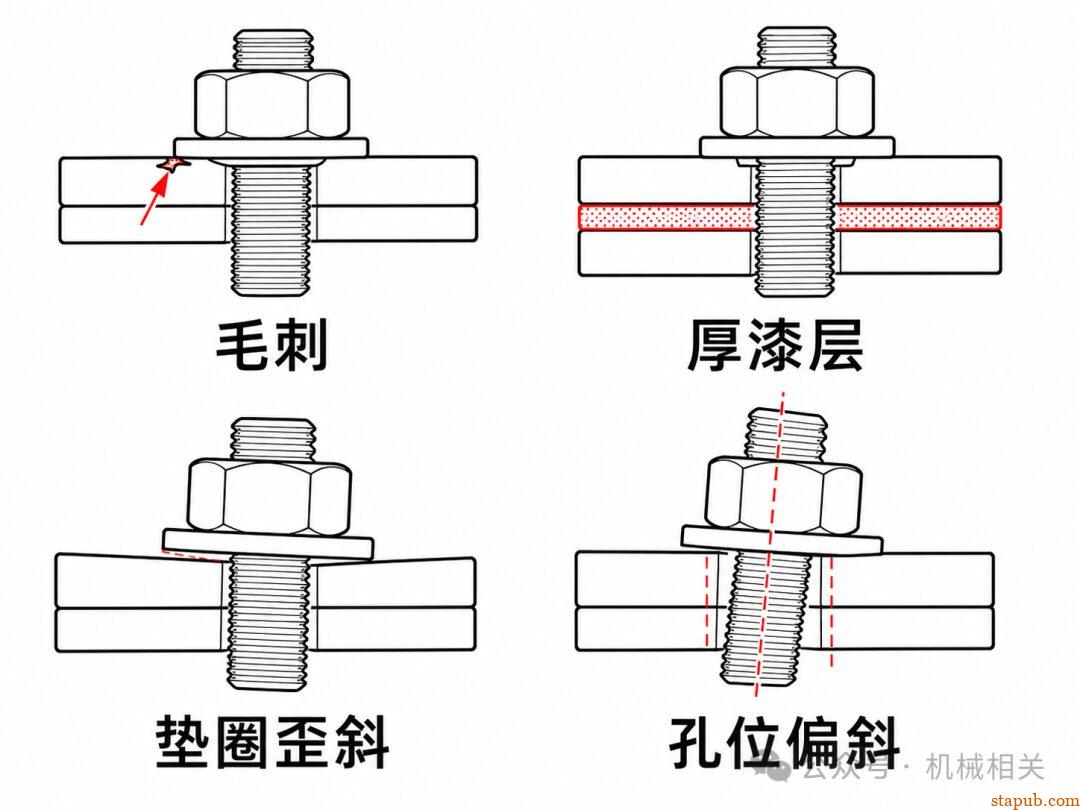

毛刺会让垫圈只压在一个小点上；厚漆层会在运行后被压实，导致预紧力下降；垫圈歪斜会让支承面受力不均；孔位偏斜会让螺栓一装上就带着弯曲。还有螺纹孔没清干净、螺栓顶到底、套筒歪斜、交叉拧紧顺序不对，都会把“看似合格的装配”变成带隐患的连接。

这些问题不一定马上出事。它们常常先制造局部应力，再把疲劳裂纹慢慢养大。

七、断口先看信息，不要急着把残件扔掉

断下来的螺栓是证据，不是废料。

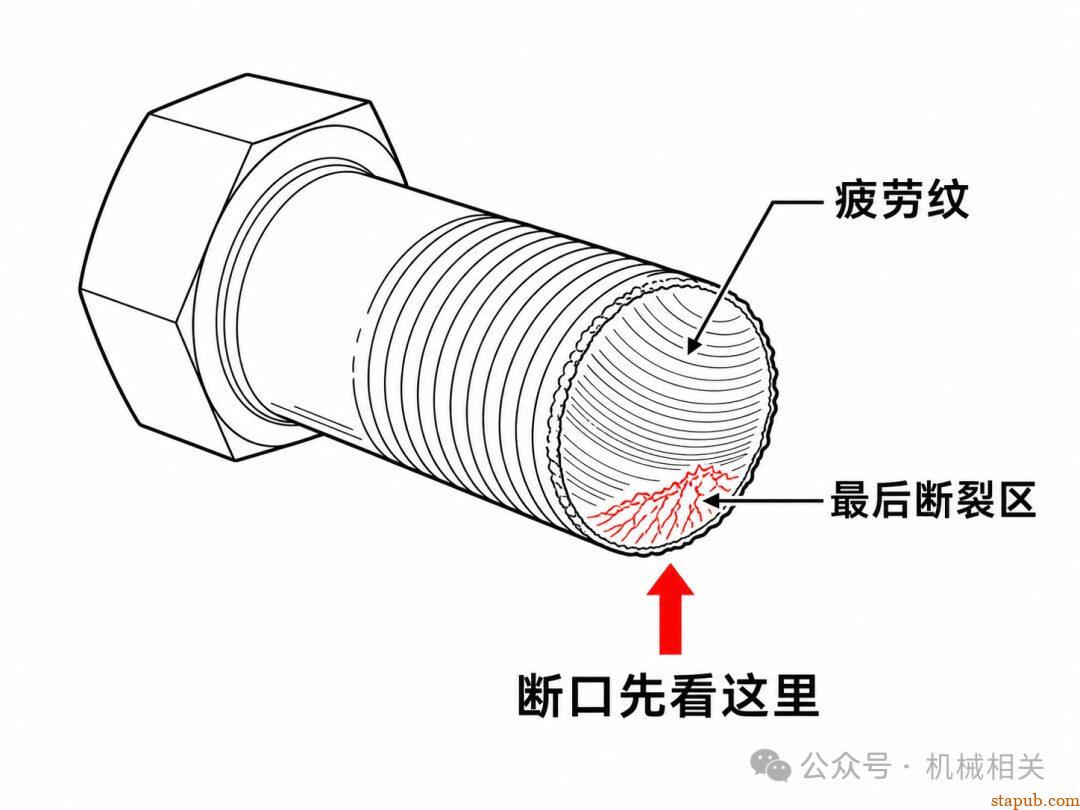

如果断口有一圈一圈的疲劳纹，说明裂纹是逐步扩展的；如果最后断裂区很小，说明螺栓在断前已经被裂纹削弱很久；如果断口粗糙且整体塑性变形明显，才更像一次性过载。

同时要看孔边有没有磨亮，接合面有没有黑粉，垫圈下有没有偏压痕，油漆标记有没有整体移动，附近结构有没有裂纹或变形。单看螺栓，容易把连接系统的问题误判成一颗零件的问题。

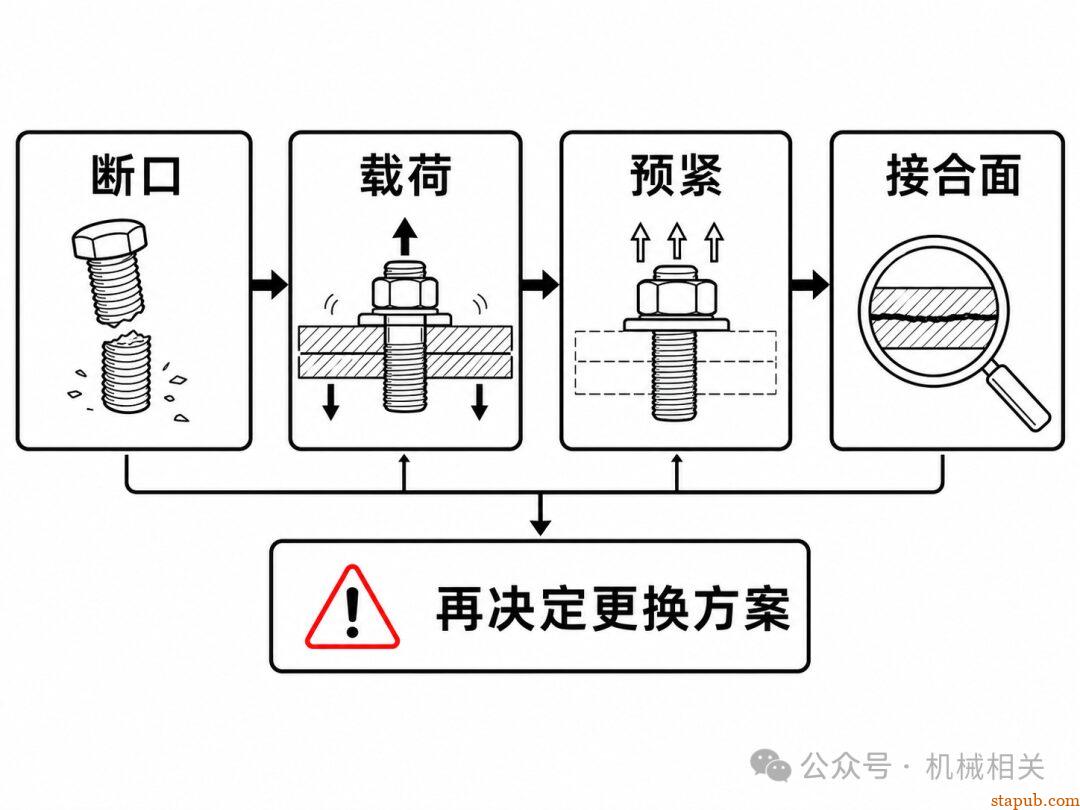

八、现场排查顺序，可以按这五步走

第一，看断口。先判断是疲劳、过载、腐蚀，还是装配损伤诱发。

第二，看载荷。有没有振动、冲击、偏心、热循环、启停频繁，螺栓是否承受了弯曲或横向滑移。

第三，看预紧。工具是否校准，润滑和表面状态是否一致，拧紧顺序是否合理，复紧或复检有没有执行。

第四，看接合面。毛刺、油漆、软垫、局部间隙、孔位偏差、定位结构缺失，都要查。

最后，再决定方案。可能是换同规格新螺栓，也可能是改定位、加大接触刚度、优化垫圈和表面处理、调整拧紧工艺，或重新校核联接结构。不要一上来只换更大、更硬的螺栓。

总结

螺栓突然断了，通常不是一句“材料不好”能解释的。更常见的链条是：预紧力没有稳定保持，接合面发生微动或张开，螺栓承受交变拉力和弯曲，应力集中位置先起裂，最后发生疲劳断裂。

对工程师来说，螺栓不是装配结束时的一个小零件，而是结构受力路径的一部分。真正要问的是：载荷由谁传？定位由谁保证？接合面是否一直压紧？螺栓是否被迫承担了本不该承担的弯曲和滑移？

下次遇到断螺栓，先别急着换等级。把断口、载荷、预紧、接合面和装配细节串起来看，往往更接近答案。

你在现场遇到过“螺母没松、螺栓却断了”的情况吗？最后查出来是振动、偏心载荷、接合面问题，还是装配过程留下的隐患？
