注塑保压“三要素”，专治瞎调机！看懂这套，从此工艺不靠运气

共计 1066 个字符，预计需要花费 3 分钟才能阅读完成。

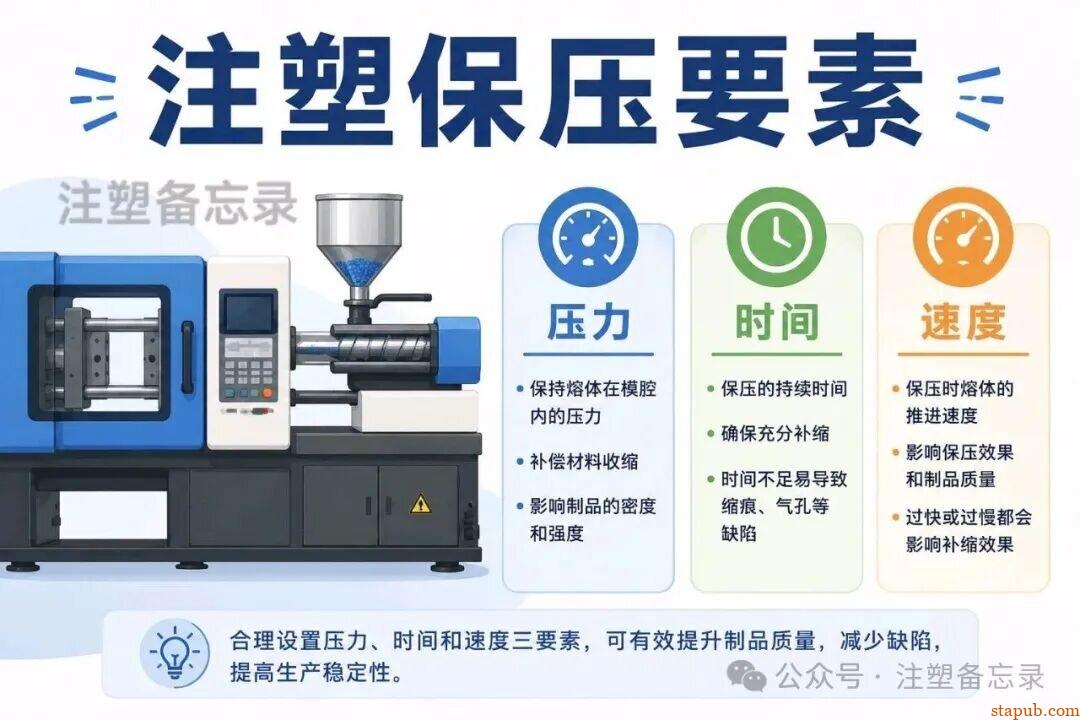

做注塑的兄弟，谁没经历过这种绝望？ 产品缩水→猛加压力 出现飞边→立马降压 产品开裂→乱改时间、乱改冷却 天天调、天天乱、天天不稳定。 调好了不知道为什么好，调坏了不知道哪里错。 说白了：凭感觉按键，靠运气出货！ 今天说说保压三要素：压力、时间、速度

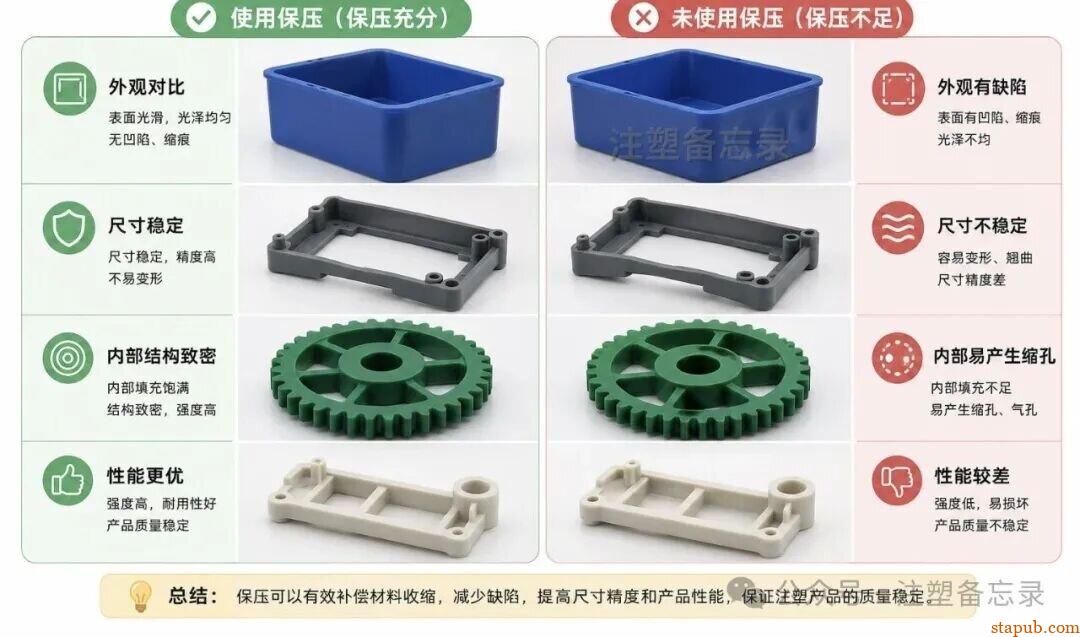

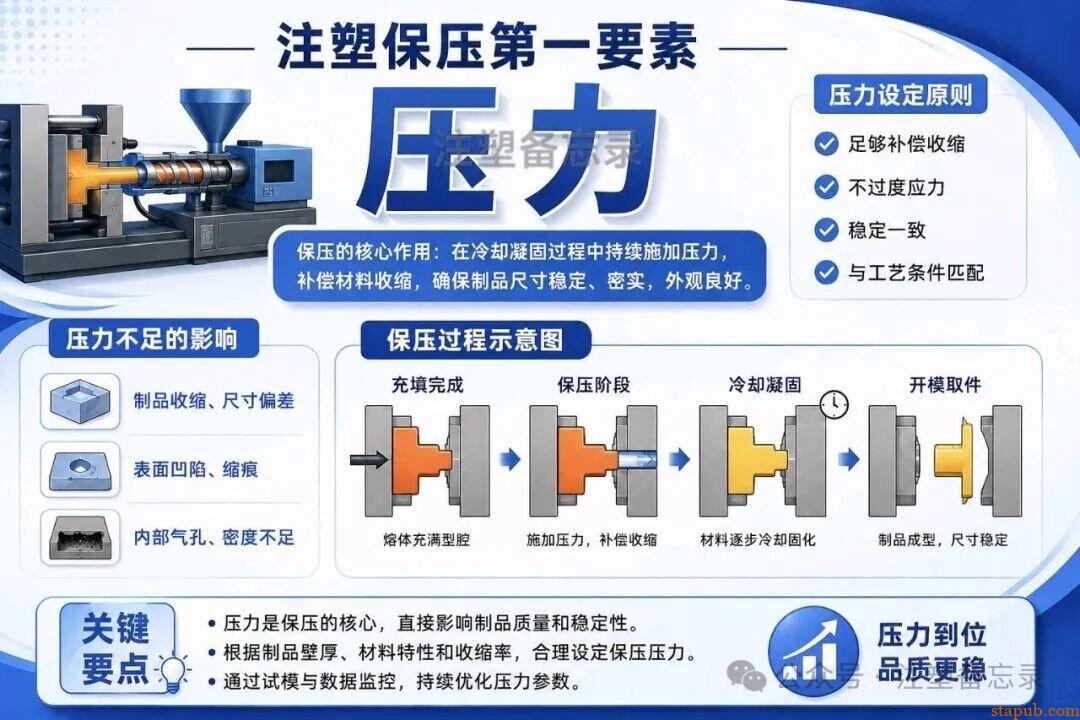

学会这三套逻辑，你就是真正会工艺的师傅，不再瞎调机。 第一要素：保压压力——决定产品骨架（调尺寸、调缩水、调变形）

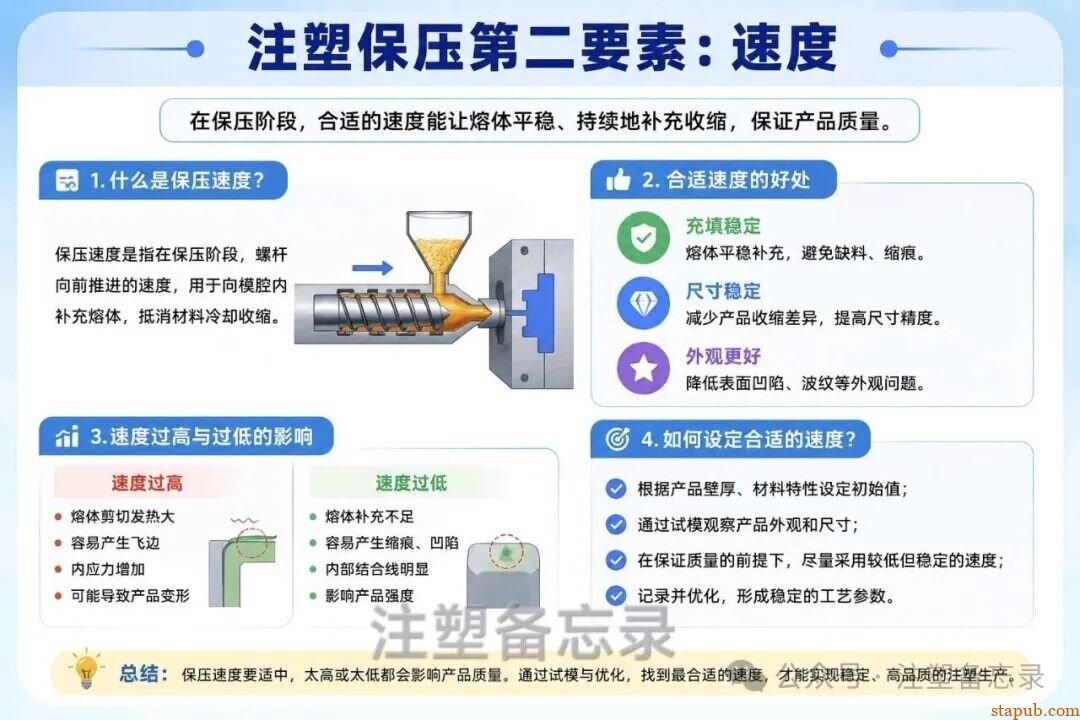

很多人保压一段跑到底，这是最大的误区！ 保压压力的核心：分段借力、按需补缩 我总结行业最实用 三种压力打法，99%产品通用： 1、大→中→小（万能基础打法） 专治：缩水、缺料、尺寸偏轻、产品不稳定 第一段高压：快速压实产品远端，撑住产品骨架 第二段中压：持续补缩，稳住壁厚收缩 第三段低压：释放模内压力，防止憋压变形 所有普通产品，优先用这套！稳、准、不出错。 2、小→中→大（柔性抗裂打法） 专治：开裂、发白、应力痕、ABS/PC透明件脆裂 这类料最怕高压直冲、瞬间锁死应力 先低压结皮：浇口快速定型，锁住产品外层 中段升压：温柔补缩，不冲击、不积压应力 后段稳压：保证饱满又不爆应力 易碎、易裂产品，千万别高压硬怼！ 3、低→高→低（防飞边绝杀打法） 专治：模具旧、间隙大、尖角跑披风、缩水飞边两难 前段低压：封住尖角、薄壁、分型面，杜绝跑料 中段高压：集中补缩，解决缩水凹陷 末段低压泄压：杜绝末端挤料披风 不用修模，直接解决老模具最难的问题！ 第二要素：保压速度——决定产品品相（90%师傅全部调错）

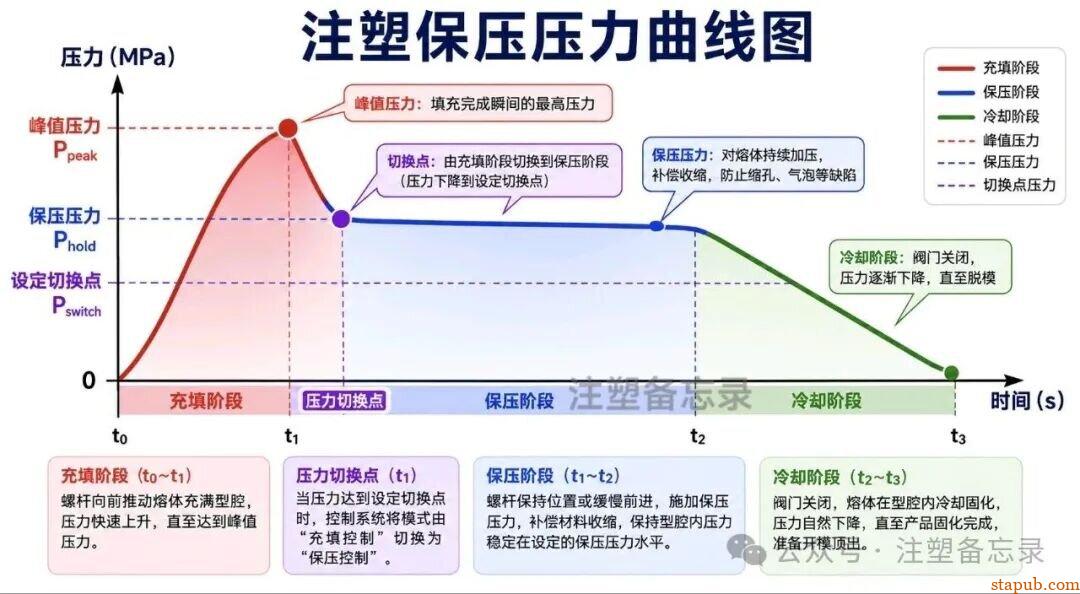

压力是力气，时间是锁住，速度是手法！ 保压速度口诀：慢、柔、稳 速度太快 = 大锤砸料 冲击模腔 → 震纹、飞边、应力堆积、后期开裂 速度太慢 = 补缩跟不上 收缩跟不上料 → 缩水、凹坑、流痕、瑕疵 精准调速度逻辑 流动性好（PP/PE）：越慢越好，防止冲料起霜 流动性差（PC/ABS/亚克力）：适度稍快，避免补缩不足 终极判断： 压力曲线顺滑平缓＝完美工艺 曲线尖峰凸起＝速度太快 曲线拖拉无力＝速度太慢

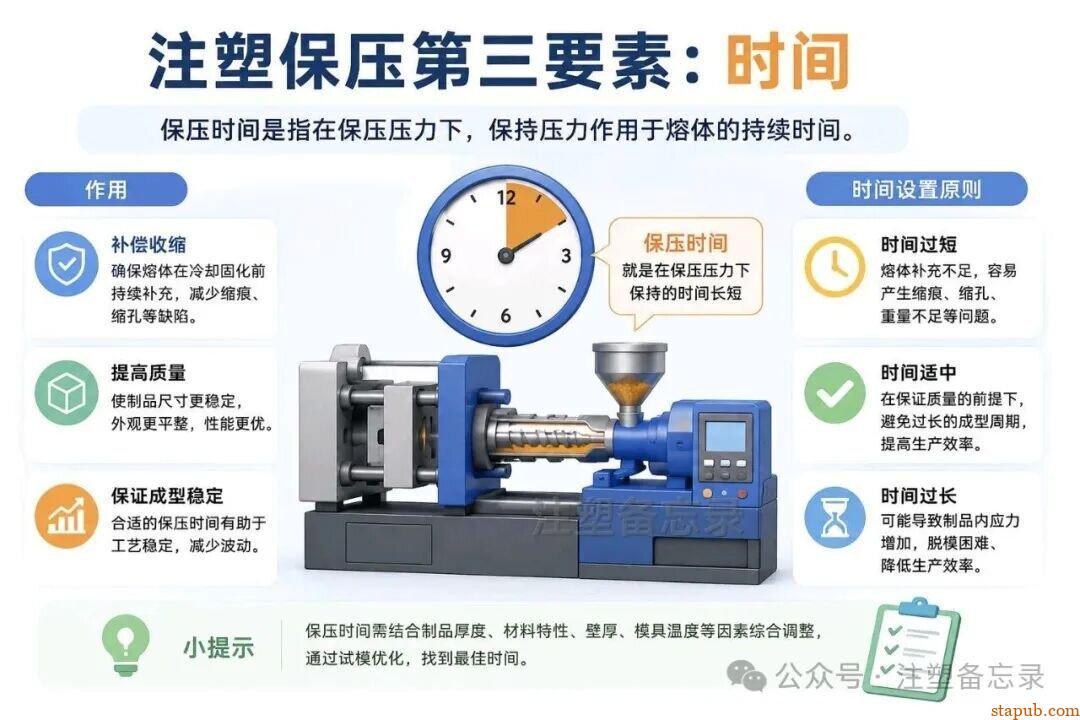

第三要素：保压时间——决定产品密度（防缩水、防回流、防开裂）

压力调对，时间不对，照样报废！ 保压时间只有一个作用：卡死浇口、防止回流 时间短：浇口没冻住，熔体回流 → 缩水、重量轻、尺寸飘 时间长：浇口已冻死，白耗时间 → 积应力、翘曲、浇口裂 师傅通用黄金找时法（称重法） 1秒起步，每次加1秒称重 重量不再上涨的那一刻 = 标准保压时间 分段原则：前长后短！ 收缩最大、最需要补料的第一段，占总时长70%左右 厚件拉长、薄件缩短，简单粗暴、百试百灵。

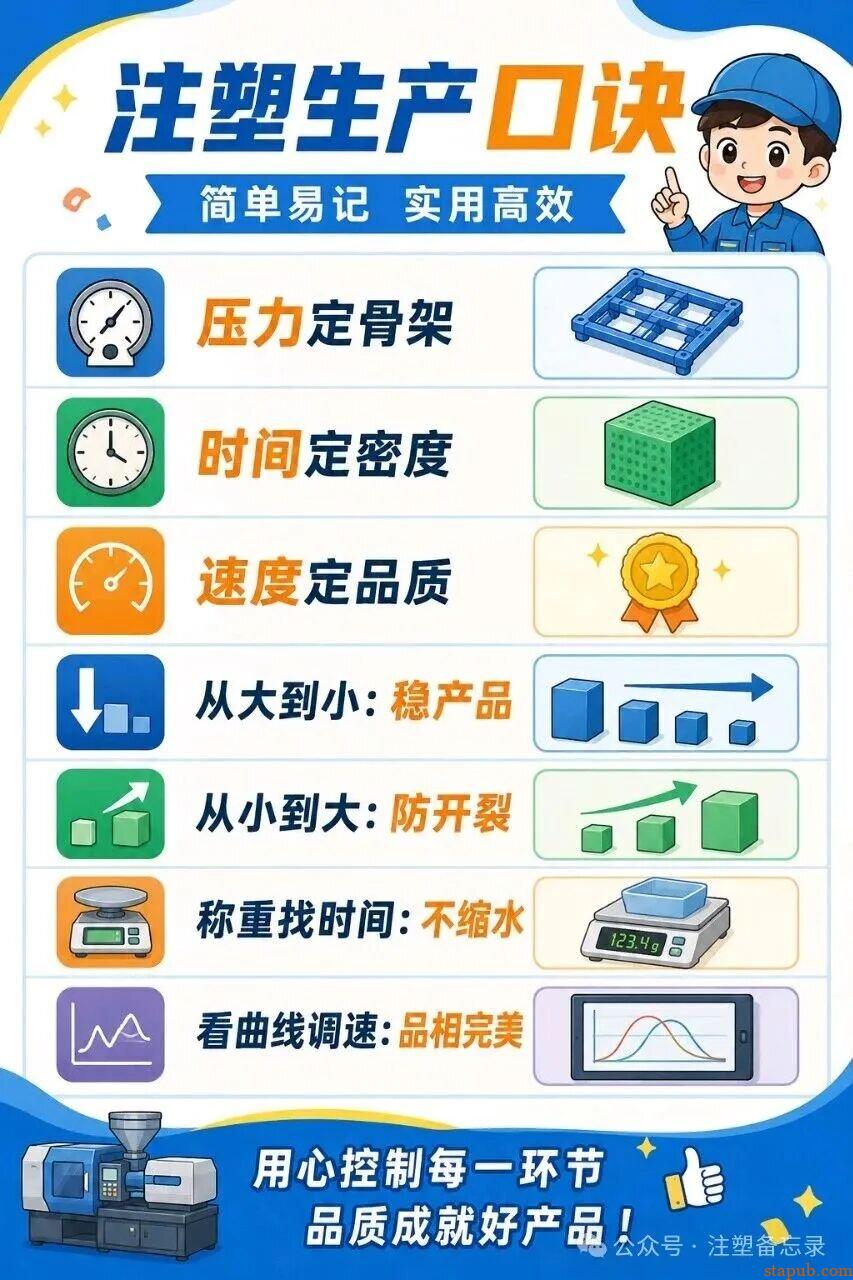

总结：压力定骨架、时间定密度、速度定品质 从大到小：稳产品 从小到大：防开裂 低高低工艺：防飞边 称重找时间：不缩水 看曲线调速：品相完美
