表面粗糙度，你真的了解吗？

共计 445 个字符，预计需要花费 2 分钟才能阅读完成。

今天看到一张资深主管工程师同事画的图纸，铝合金机加工件图，静态O圈密封配合面粗糙度标记为Ra 0.8，是正确的吗？

回答：正确，但是不合理，要求过高增加成本，Ra 1.6-3.2就能满足。

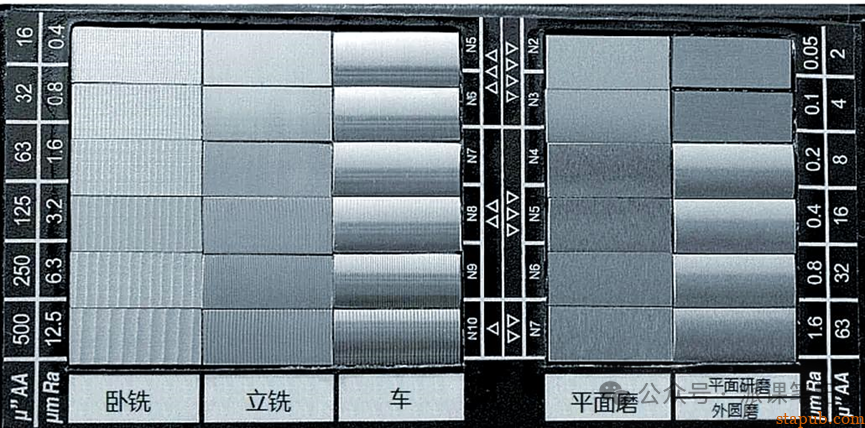

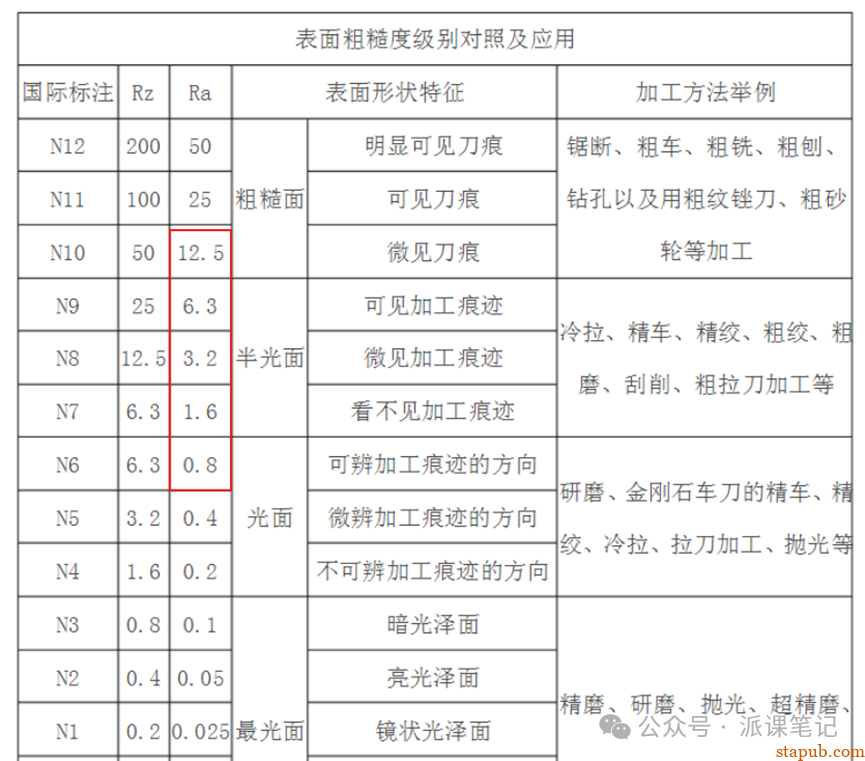

01  粗糙度定义与外观状态

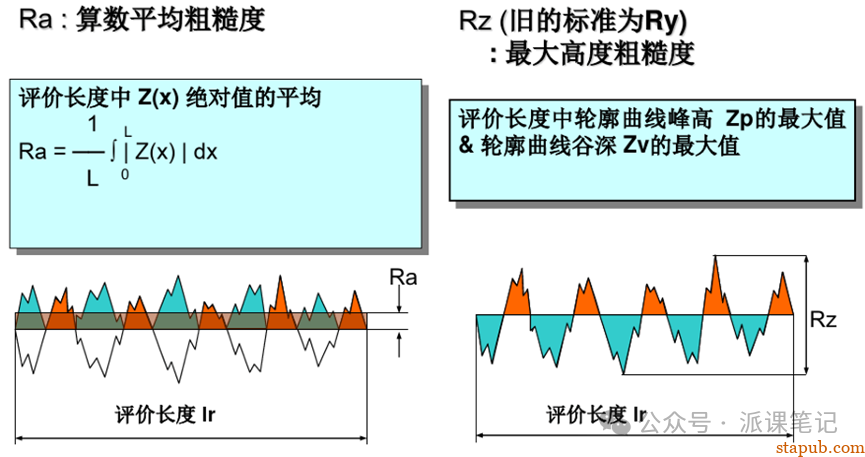

常用的Ra，Rz定义。

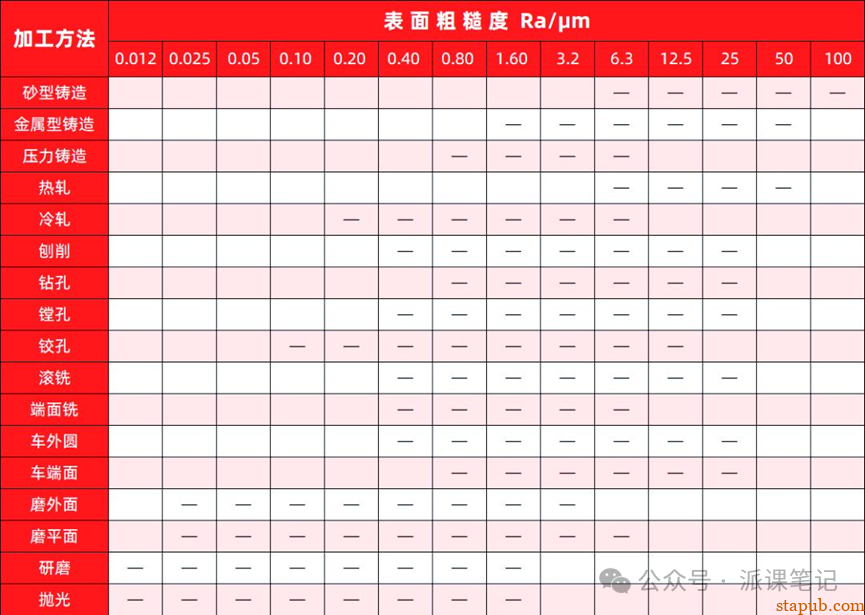

02  不同加工能达到的粗糙度水平

常见的加工有车、铣、刨、磨等，不同类型的加工方式会产生不同的粗糙度：

03  粗糙度成本之间的关系

Ra=3.2um，加工过程中需要高速、细进给和轻切削，作为成本基础；

Ra=1.6um，这个能达到轻微可见的切割痕迹，这种表面粗糙度是在严格控制下，通过高速、细进给和轻切削工艺实现的，以铝合金加工为例，成本增加约2.5%；

Ra=0.8um，表面光亮，几乎看不到刀痕，生产过程中需要极为严格的控制，适用于轴承件，成本增加5-7%；

Ra=0.4um，光亮表面，适用于承受高张力或应力的零件，同时对于轴承和轴等快速旋转部件，需要抛光磨才能加工完成，成本增加约15%；

初级的工程师只会画图纸，高级的工程师心中要有成本概念，粗糙度可不能随便标记。
