一看就懂的机械动图集锦，让你瞬间爱上它

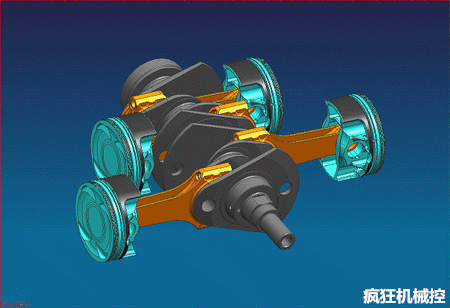

▲水平对置发动机

水平对置发动机是发动机活塞平均分布在曲轴两侧，在水平方向上左右运动。使发动机的整体高度降低、长度缩短、整车的重心降低，车辆行驶更加平稳，发动机安装在整车的中心线上，两侧活塞产生的力矩相互抵消，大大降低车辆在行驶中的振动，使发动机转速得到很大提升，减少噪音。

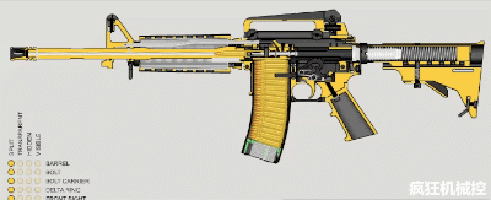

▲自动步枪装弹射击过程

各种枪械的发射原理都是扣动扳机，让击针撞击子弹底火，触发发射药，推动子弹沿枪管飞出。冲锋枪、自动步枪和轻重机枪等自动枪械，是在前述基础上，回收部分射击时子弹喷发的火药气体，推动活塞和一系列机械装置，使枪完成开锁、退壳、送弹、重新闭锁和击发等一系列动作，从而实现子弹的自动连续射击。

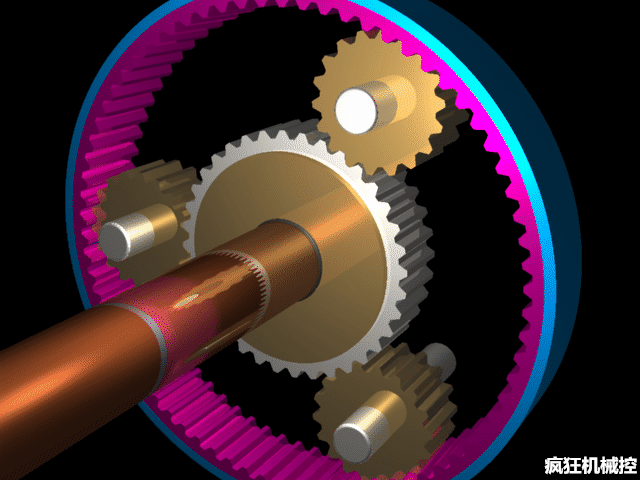

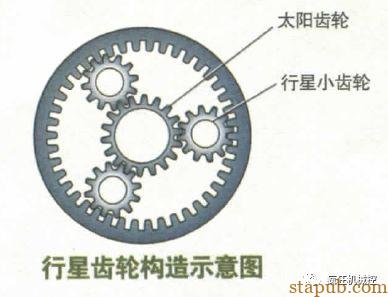

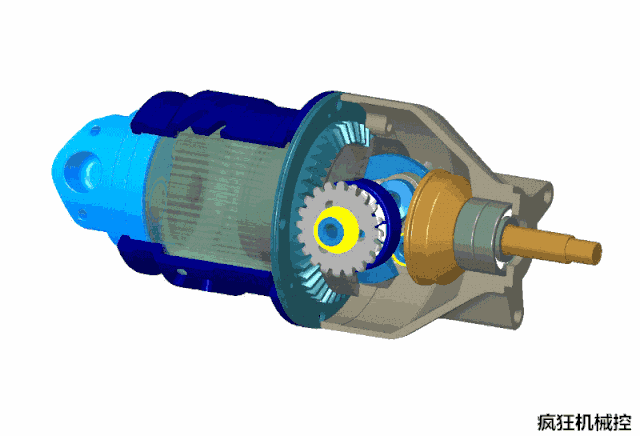

▲行星齿轮

行星齿轮除了能像定轴齿轮那样围绕着自己的转动轴转动之外，它们的转动轴还随着行星架绕其它齿轮的轴线转动。绕自己轴线的转动称为”自转”，绕其它齿轮轴线的转动称为”公转”，就像太阳系中的行星那样，因此得名。

被我们所熟知的齿轮绝大部分都是转动轴线固定的齿轮。例如机械钟表上面所有的齿轮尽管都在做转动，但是它们的转动中心(与圆心位置重合)往往通过轴承安装在机壳上，因此，它们的转动轴都是相对机壳固定的，因而也被称为”定轴齿轮”。

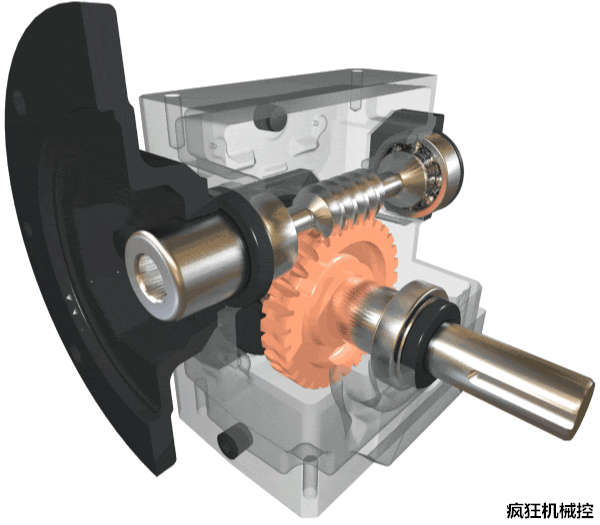

▲蜗轮蜗杆

蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条，蜗杆又与螺杆形状相似。蜗轮蜗杆的特点：1.传动比大，比交错轴斜齿轮机构紧凑；2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构；3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小；4.具有自锁性；5.传动效率较低，磨损较严重。

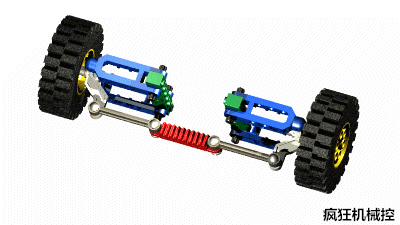

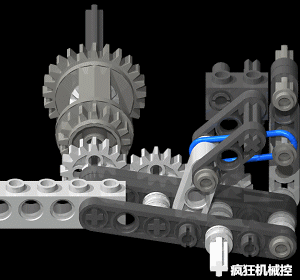

▲车辆转向机构

车辆转向机构用以控制各类轮式或履带式车辆行驶方向的机构，一般由转向机和转向杆组成。采用动力转向时，还需要装备液压泵、操纵阀、作用缸和贮油罐，合称液压助力机构。为使结构简单，大多数车辆用前轮转向。

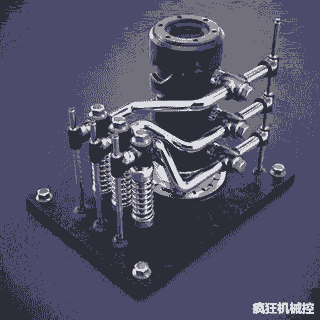

▲圆柱凸轮结构

圆柱凸轮结构是将移动凸轮卷成圆柱体即演化成圆柱凸轮。凸轮与从动件之间的相对运动是空间运动，故属于空间凸轮机构。

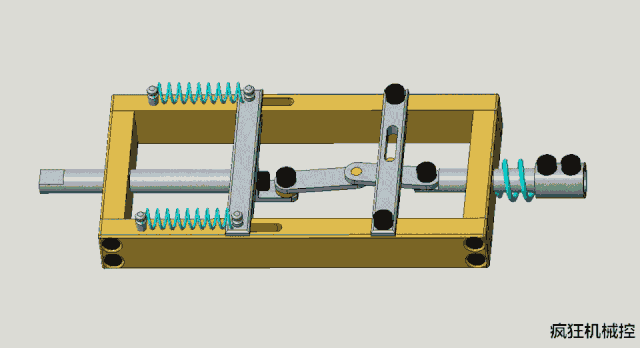

▲单体活塞发动机

▲机械心脏
