为什么你的胶水总是高低温脱粘？

共计 1808 个字符，预计需要花费 5 分钟才能阅读完成。

做材料研发或者产品结构的朋友，大概率都遇到过这种场景：

常温下胶水粘得挺牢，怎么拽都拽不开。

但一旦进入环境试验，比如 -40℃ ↔ 85℃ 的冷热冲击循环，几十个cycle之后，胶层开始出现：

• 龟裂
• 界面剥离
• 或者直接整体脱粘


如果只是描述现象，大多数人都会归因一句话：

“热膨胀系数（CTE）不匹配。”

这个判断方向没问题，但如果分析只停在这里，基本解决不了工程问题

有经验的工程师会提到： 高分子材料和金属、玻璃这类无机物的结合，本质上是两种材料在温度变化下的步调协调问题。

你变，我也跟着变，大家同步，问题不大；你变，我几乎不变，或者我变得比你快太多，界面就会出问题。

原来这么简单 那是不是知道是CTE不匹配之后，只要翻一下胶水的TDS，看上面写的CTE是22×10⁻⁶/℃，跟铝合金基材差不多，就可以放心用？ 如果你真这么干，大概率还会在极端工况下翻车。 今天把这个问题拆开看：TDS上那个静态的数字，为什么在实际冷热冲击中帮不上忙？

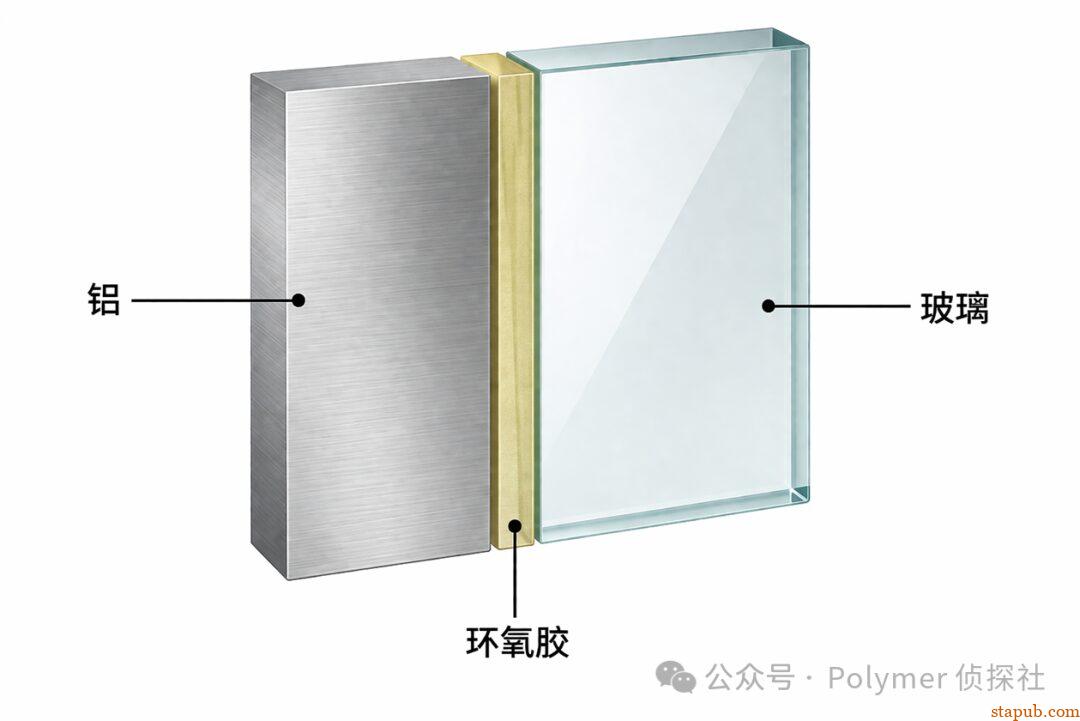

01 先把失效路径想清楚，而不是先看数据 用一个简单模型来想。一层环氧胶水，粘一块铝板和一块玻璃。

已知基本参数：

• 铝的CTE ≈ 23 ×10⁻⁶ /℃
• 玻璃 ≈ 8 ×10⁻⁶ /℃
• 环氧通常 > 50–60 ×10⁻⁶ /℃

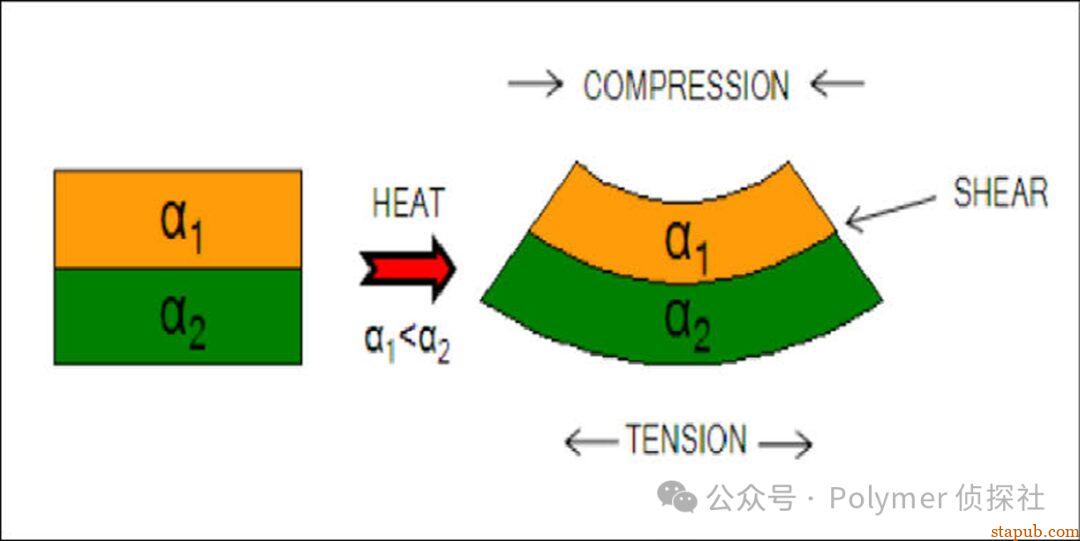

温度升高时，胶水分子链受热，自由体积膨胀，想往外伸展。但右边的玻璃变化微弱，左边的铝也只动了一点点。 胶水被夹在中间，分子链被两侧的基材拉住。膨胀产生的位移差，直接转化为界面上的剪切应力。 当这个应力累积到超过胶水与基材之间的结合强度时，微裂纹容易出现，然后扩展成宏观脱胶。这就是冷热冲击导致脱粘的物理过程。 02 为什么查了CTE仍然判断错误？

很多工程问题，卡在这一步。

常见做法是：

• 查胶水TDS：CTE = 20–30 ×10⁻⁶ /℃
• 对比金属：差不多
• 结论：可以用

但实际验证失败。

这里的问题，不在数据错了，而在于：

你用一个静态参数，去判断一个跨温区的动态行为。

具体有两个典型盲区。

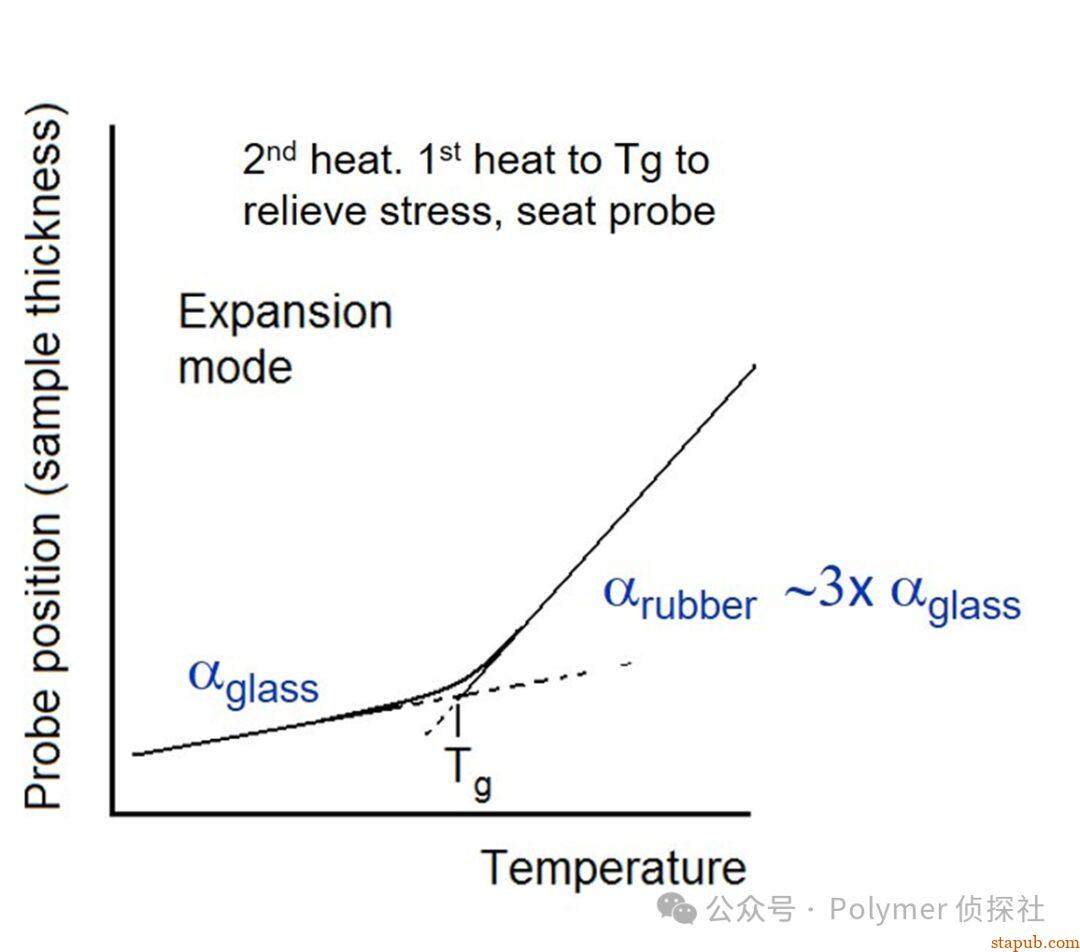

因素一：Tg前后的突变 金属的CTE在很大温度范围内基本恒定。但高分子有一个明显的转折点——玻璃化转变温度（Tg）。 TDS上，有些供应商会给出两个值： α₁（Tg以下的CTE）和α₂（Tg以上的CTE）。 Tg以下，分子链被冻结，α₁可能确实是20×10⁻⁶/℃左右。 但一旦温度超过Tg，分子链开始活动，自由体积迅速增加，α₂往往会变成α₁的3到5倍，比如100×10⁻⁶/℃以上。 如果你只看了α₁，而产品实际使用温度跨过了Tg，那膨胀差就会急剧放大，脱胶几乎是必然的。 因素二：只看膨胀差，不看模量 这里有一个工程上常被忽略的权衡。 应力 = 应变（膨胀差） × 模量（刚性）。 如果胶水的CTE和基材差别很大，但模量很低，应力未必会大到破坏界面。 举个例子：硅酮密封胶的CTE很大，动辄300×10⁻⁶/℃，和金属完全不匹配。但在冷热冲击下它很少脱胶。为什么？ 因为它的模量极低。膨胀差产生时，分子链通过自身拉伸和形变，把剪切应力吸收并耗散掉了。 而对于高模量的结构胶（比如纯环氧），它不容易变形，应力无处释放，只能硬生生把界面拉脱。 03 工程上怎么处理这个问题 把逻辑理清楚之后，实际选型或改性时，通常两条路可以走。 路线一：降低胶水的CTE，向基材靠拢 如果应用要求胶水必须是高强度、高模量的结构胶，不能软。 那就只能通过添加低膨胀的无机填料（比如熔融硅微粉、石英粉、负膨胀陶瓷粉）来降低胶水的整体CTE。 填料占据体积后，高分子树脂的热膨胀被抑制，CTE向金属或玻璃靠拢。 代价是胶水会变稠，施胶难度增加，而且容易沉降。 路线二：降低模量，用柔性吸收应力 如果不需要极高的极限强度，可以走降模量的路线。 在环氧中引入柔性链段（如CTBN、聚醚胺），或者直接改用聚氨酯、有机硅体系。 允许胶水和基材膨胀不一致，但用足够的延展性和低模量把内应力化解掉。 工程判断方法 下次遇到冷热冲击脱胶问题，可以按这个顺序排查：

1. 确认你的工况温度是否跨过了胶水的Tg。如果跨过了，TDS上的α₁就没有参考意义，要按α₂来估算膨胀差。
2. 计算一个简化指标：膨胀差 × 胶水模量。如果这个乘积很大，说明界面应力高，风险大。
3. 根据产品对强度的要求，二选一：
   • 强度优先 → 加填料降CTE，但注意工艺可行性。
   • 可靠性优先且强度有余量 → 降模量，换柔性体系。

TDS上的CTE数字不是谎言，但它是一个静态的、片段的参数。工程选型的本质，是在温度、模量、强度之间找到一个可以接受的平衡点。 理解分子链在不同温度下的实际行为，比记住一个数字更有用。
