整车疲劳耐久载荷提取方法

93次阅读
没有评论

随着计算机技术的发展,通过有限元对汽车结构件进行强度和疲劳的分析已经是车辆开发过程中的必要环节。那么获得零部件在车辆行驶过程中的载荷历程,则是疲劳分析计算的必备前提。

当前,通过多体动力学获取载荷根据外部驱动方式的不同,又分为三种方式:基于六分力的半分析法、基于虚拟路面技术的全分析法,以及虚拟迭代技术三种方式。

基于六分力的半分析法整车疲劳耐久载荷提取方法

该方法需要采集物理样车在试车场按试验规范行驶时的轮心六分力,以此为激励驱动模型进行仿真分析,同时,对弹簧、减震器等零部件安装传感器并标定,采集时域信号用于后续载荷分解对标。

整车疲劳耐久载荷提取方法

路谱采集通道

整车疲劳耐久载荷提取方法

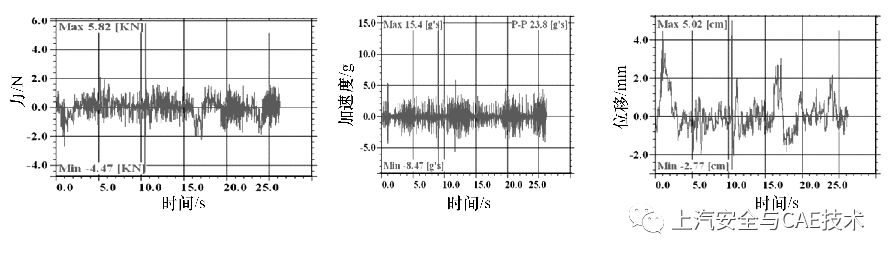

路谱采集信号
将得到的轮心载荷用于驱动整车动力学模型进行仿真,从而获得车辆内部各部件在各连接点处的载荷历程。

整车疲劳耐久载荷提取方法

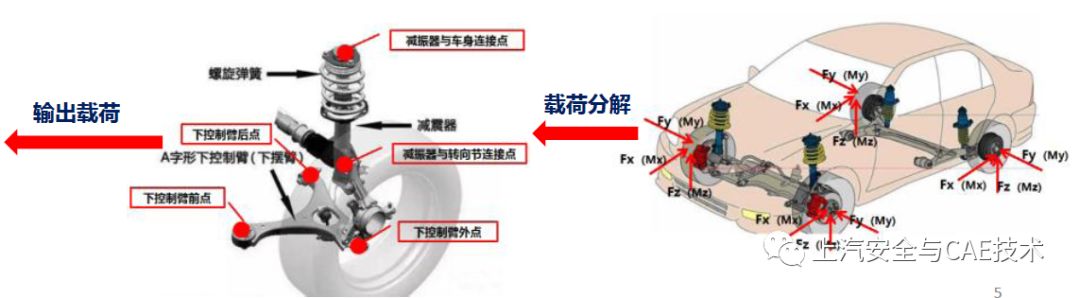

施加轮心载荷的多体动力学模型及载荷分解

虚拟迭代技术整车疲劳耐久载荷提取方法

该技术通常用于衍生车型开发,通过采集上一轮车型的轮心加速度、弹簧减震器位移、球头载荷等信号作为目标,反向推导轮心输入,用于驱动动力学模型。

当然,轮心驱动的反向推导,并不是对六向力进行全部推导,通常只推导出轮心垂向位移用于取代轮心垂向载荷,而保留其它方向载荷。主要原因是考虑同一平台开发的车型在相同路面高频上的动态响应是接近的。

整车疲劳耐久载荷提取方法

迭代的垂向位移代表路面不平度,应用于衍生车型
迭代过程:以白噪音信号作为驱动的起始信号,推导车辆MBS的传递函数,通过对比模拟的响应信号和实车采集的信号来修正轮心的驱动信号,以此往复,经过循环推导达到精度目标。

整车疲劳耐久载荷提取方法

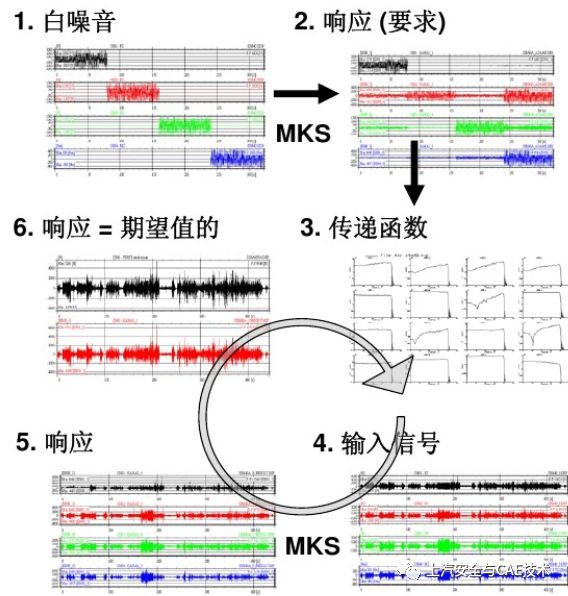

迭代过程图

整车疲劳耐久载荷提取方法

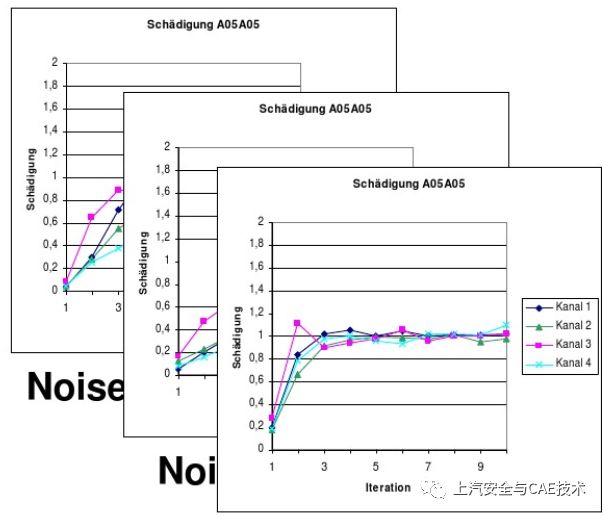

对于不同白噪音输入的输出收敛情况

整车疲劳耐久载荷提取方法

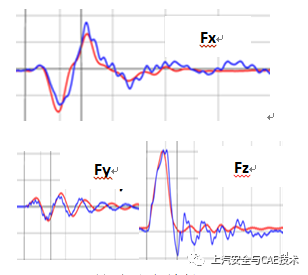

模拟信号与试验信号对标情况

虚拟路面技术整车疲劳耐久载荷提取方法

实现虚拟路面分析有几项关键技术:柔性轮胎模型、3D数字路面、驾驶控制模型。

柔性轮胎模型:轮胎与地面的接触是非常复杂的力学行为,当前应用的是FTire轮胎模型,是一种可以通过轮胎与路面的摩擦特性试验、胎体变形等本体特性实验获得的动力学模型。试验中需要识别轮胎的结构参数、刚度参数、模态参数以及稳态滑移参数。

整车疲劳耐久载荷提取方法

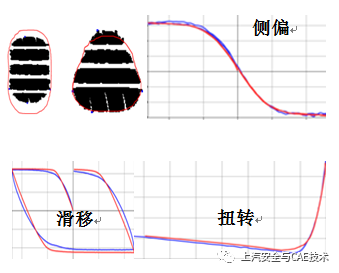

轮胎静态特性

整车疲劳耐久载荷提取方法

轮胎动态特性

同时,FTire模型必须在Cleat凸块及比利时方块路面上完成验证试验。

整车疲劳耐久载荷提取方法

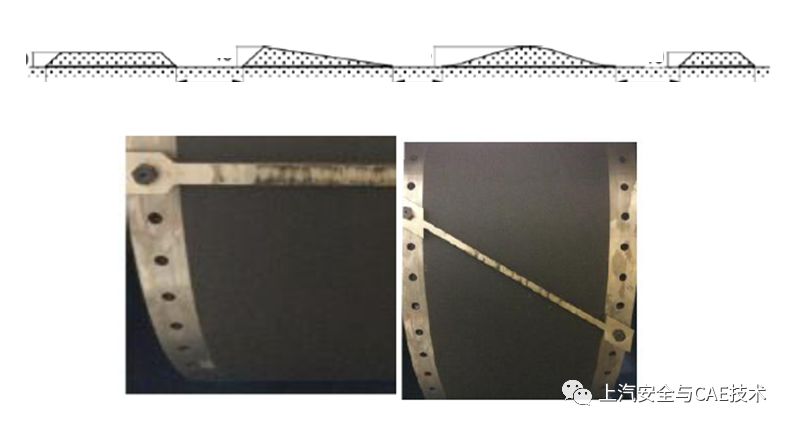

Cleat凸块试验

整车疲劳耐久载荷提取方法

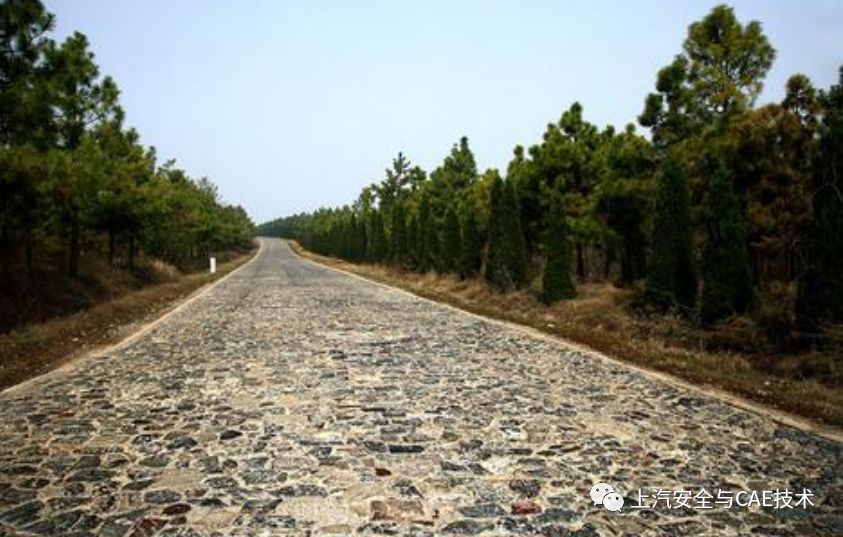

比利时石块路试验

3D数字路面:基于实际试车场的道路模型,需要应用3D道路测量系统激光扫描路面,将复杂的耐久路面(如比利时、方坑、扭曲等路面)进行复制,逆向建立路面模型。

整车疲劳耐久载荷提取方法

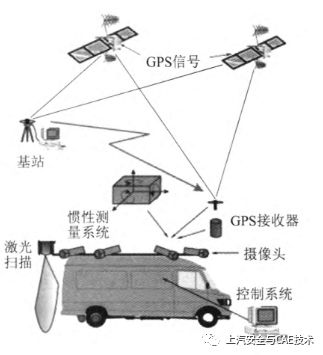

3D道路测量系统

整车疲劳耐久载荷提取方法

路面点云滤波检查

整车疲劳耐久载荷提取方法

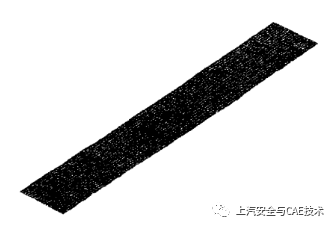

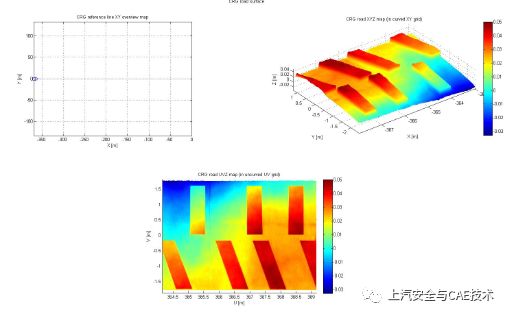

3D数字路面模型

驾驶控制模型:以试验采集的路面轨迹为目标,通过方向盘转角来进行偏差修正,对车辆模型进行驾驶行为控制。

整车疲劳耐久载荷提取方法

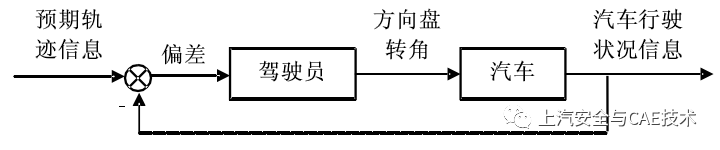

速度&轨迹误差反馈控制

整车疲劳耐久载荷提取方法

ADAMS PID轨迹速度控制方法整车疲劳耐久载荷提取方法

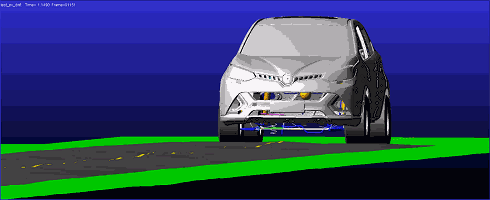

行驶在数字路面上的车辆动力学模型
三种方法的比较整车疲劳耐久载荷提取方法

虚拟路面技术与其余两种方式相比,避免了传统的采集技术所需的部件改制,夹具制作等事宜,可以快速支持性能开发,逐渐成为行业的热点技术。

反之,其余两种方式可以保证轮心载荷的准确性,但是项目早期并不具有采集路谱的工程车辆,工程研究不利于项目开发进度。同时,也需要耗费大量的人力、物力及时间成本。后期车辆状态的频繁更改,采集数据也不现实,此时虚拟路面技术则具有巨大的项目优势。
