作者:刘钊江;微信号:zhjliu



本文为汽车电子设计系列,由国内工程师撰写一些心得体会,有空的时候刊登出来,希望阅读的汽车电子工程师参与讨论和提供不同意见的,希望对国内汽车电子工程师的成长有价值。

功能安全标准ISO 26262-8明确规定了对软件工具的置信度要求。为什么会提出这些要求?有哪些关键点?应该如何实施?本文将为你独家解读。

聊聊软件工具置信度

背景

功能安全的开发过程中会用到多种多样的软件工具。如果软件工具在使用过程中出现了功能异常,就有可能影响功能安全。这是需要对软件工具置信度进行论证的根本原因

那么,哪些软件工具需要进行论证呢?ISO 26262-8的11.4.1节的描述是:“a software tool for the development of a system, or its hardware orsoftware elements”,应该说范围很明确。



聊聊软件工具置信度

关键点

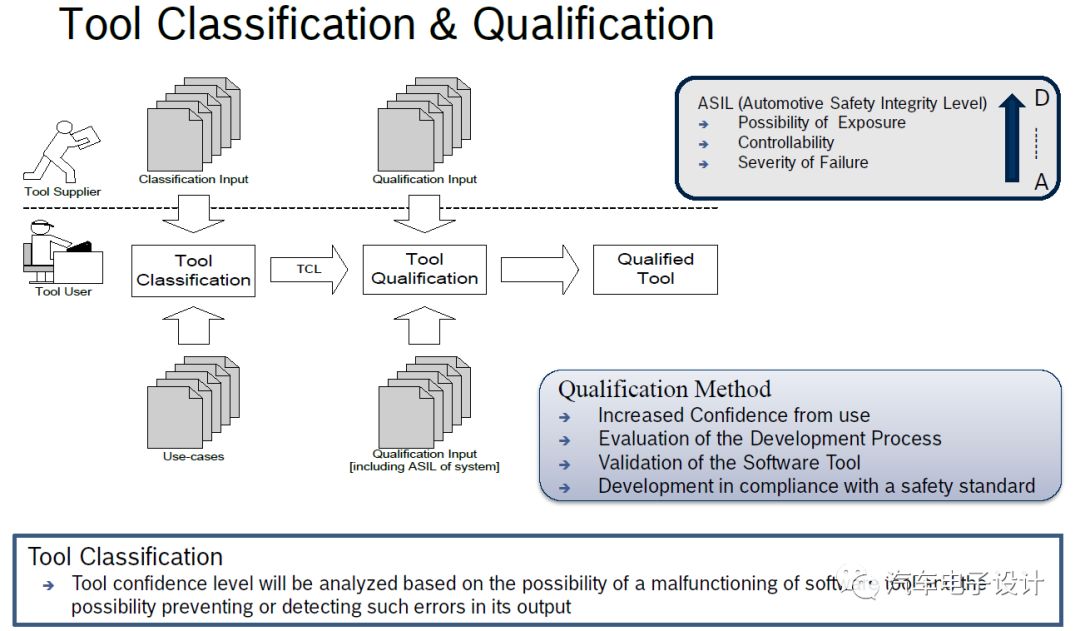

软件工具置信度论证,主要包含计划(Plan)、分级(Classification)、鉴定(Qualification)和确认评审(Confirmation Review)4个环节。对于论证范围内的每一种软件工具,从流程上来说这4个环节都是不可省略的。

聊聊软件工具置信度

一、计划软件工具的使用,主要包括确定软件工具的版本号、配置以及它可能影响的所有安全需求中的最高ASIL等级。这个环节的目的就是对需要用到的软件工具进行精确定位。

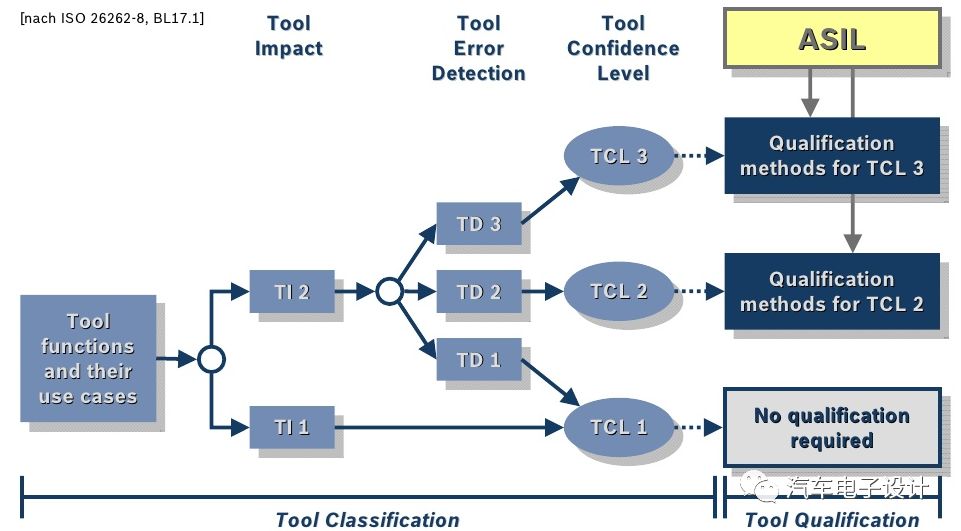

二、分级,是为了确定软件工具的置信度水平(Tool Confidence Level,TCL)。置信度水平越高,就越有可能影响功能安全,这在下一个鉴定环节也有所体现。通过分析软件工具的功能(输入、输出),从工具影响(Tool Impact,TI)和工具错误探测(Tool error Detection,TD)两个方面进行评估:

  • TI:软件工具功能异常影响安全需求的可能性(有、无);
  • TD:防止或探测软件工具功能异常的置信度(高、中、低)。

然后,依据下表来确定置信度水平:

TD
TD1(高) TD2(中) TD3(低)
TI TI1(无) TCL1 TCL1 TCL1
TI2(有) TCL1 TCL2 TCL3

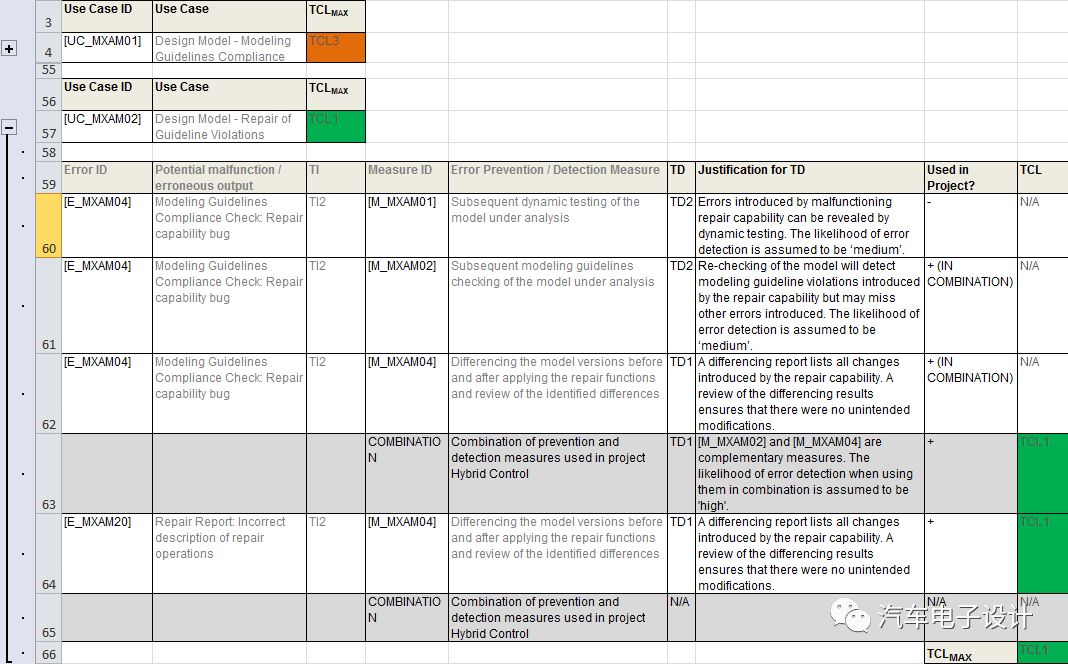

值得注意的是,TD的高低跟软件工具的使用方式研发流程有密切关系。例如,同样的静态分析工具,在不同的电脑上分别运行,再对比先后两次的分析报告,就可以提高错误探测置信度。当然,你需要付出更多的工作量。

常见的工具类型及其置信度水平如下表所示:

类型 置信度水平
Office工具、支持工具 TCL1
设计工具、验证工具、安全分析工具 TCL2
编译器 TCL3

请注意,以上结论并不是绝对的,具体问题还需具体分析。Cadence公司的模拟/混合信号工具链实施的是TCL1认证,这是因为相对软件设计工具而言,硬件设计工具显然具有更高的错误探测置信度。

三、分级之后,对TCL2和TCL3的软件工具需要进行鉴定,而TCL1的软件工具可以跳过此环节。鉴定方法见下表:

方法 TCL2 TCL3
ASIL等级 ASIL等级
A B C D A B C D
1a 使用中积累置信度 ++ ++ ++ + ++ ++ + +
1b 工具开发流程评估 ++ ++ ++ + ++ ++ + +
1c 软件工具确认 + + + ++ + + ++ ++
1d 按照安全标准开发 + + + ++ + + ++ ++

对上述a、b、c、d四种鉴定方法而言:

  • 使用中积累置信度:需要特别注意软件工具的版本、配置及bug记录;
  • 工具开发流程评估:从搜集证据的角度来说,这种方法最容易实施;
  • 软件工具确认:主要通过测试进行,需要考虑异常运行条件;
  • 按照安全标准开发:自己开发的工具可考虑采用此方法。

不难发现,c、d方法的实施难度和a、b方法完全不在一个层面。但当你进行高ASIL等级的开发时,不可避免的会面对c、d的要求。怎么办?如果你担心技术难度太大又或者项目周期太紧,你可以借助软件工具供应商的力量。目前主流的功能安全软件设计工具、测试工具及编译器均有符合ISO 26262要求的版本面世,你可以放心大胆的使用。当然,这样的软件工具一般价格也不便宜。

四、确认评审依据ISO 26262-2的相关要求进行。需要特别注意的是,只对ASIL C和ASIL D的开发有强制进行确认评审的要求。



实施建议

论证软件工具置信度,无非就是横向纵向两种方式。所谓横向实施,就是每个环节出一份报告,这份报告里包含了所有软件工具的信息;所谓纵向实施,就是每一种软件工具的论证都合在一份报告里,包括全部4个环节。

这两种方法各有利弊。横向实施把同一阶段的任务集中在一起,更有利于开展工作;纵向实施把同一工具的论据集中在一起,更有利于维护更新。

另外,要特别强调一下论据复用。在首次进行软件工具置信度论证时,正所谓万事开头难,工作量非常大。但有了基础之后,产品变更设计或者其它项目进行功能安全开发时,只要使用的软件工具没有发生变化,其论据就可以重复使用,这样能节省大量的时间精力。当然,确认评审还是要重新做。



(个人观点,仅供参考;如有异议,欢迎讨论。)
