橡胶密封件去除飞边，哪种方法最好？冷冻修边？机械修边？还是其他

共计 2283 个字符，预计需要花费 6 分钟才能阅读完成。

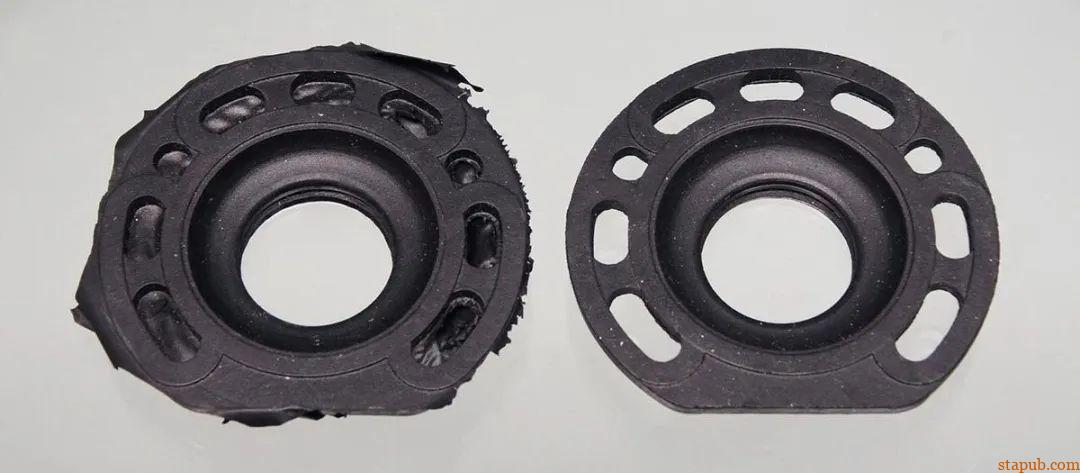

橡胶密封件在成型过程中不可避免地会产生飞边，这是由于模具分型线处的橡胶溢料形成的。去除飞边是提高橡胶密封件外观质量和使用性能的重要工序。现有的去飞边方法主要包括物理修边、机械修边、冷冻修边、化学修边以及从模具设计和胶料配方优化的角度减少飞边的产生。本文将从成本、效率、对产品性能影响等方面对各种方法进行深入分析，以帮助选择最优的去飞边方案。

一、橡胶飞边的形成机理与危害

橡胶密封件的飞边（flash）是硫化成型过程中不可避免的副产物，其形成主要源于以下因素：

1. 模具间隙（0.01-0.03mm）导致的胶料溢出

2. 胶料流动性（门尼粘度与剪切变稀特性）与硫化速率的匹配度

3. 合模压力（通常20-50MPa）不足导致的溢胶

4. 预成型胶坯的过量填充（超出模腔容积5-10%）

飞边的存在不仅影响产品尺寸精度（可能导致0.05-0.2mm的尺寸偏差），更会：

– 破坏密封面的连续性（泄漏风险提升30-50%）

– 降低动态密封件的疲劳寿命（缩短20-40%）

– 增加后续装配工序的故障率（返工成本提高15-25%）

二、主流去飞边技术体系分析

（一）物理机械法

1. 手工修边

– 技术原理：采用手术刀/旋转刀片进行人工切削

– 成本构成：0.5-1.2元/件（人工占比85%）

– 效率指标：50-100件/人/小时

– 适用场景：小批量、异形件（如O型圈异形截面）

– 性能影响：存在0.02-0.1mm的表面损伤风险

2. 机械自动化修边

– 技术升级：CNC五轴联动+视觉定位系统

– 设备投入：80-300万元（ROI周期2-3年）

– 加工精度：±0.03mm（重复定位精度）

– 效率提升：可达2000件/小时（汽车油封案例）

– 局限：复杂曲面处理存在死角（约5-8%残留率）

（二）低温脆化法

1. 液氮冷冻修边

– 工艺参数：-196℃/5-15分钟（Tg以下脆化）

– 介质选择：液氮（0.8-1.2元/L）vs CO2（0.3-0.5元/L）

– 设备配置：转鼓式（40-80万元）vs 喷丸式（120-250万元）

– 效率对比：转鼓式500kg/h vs 喷丸式200kg/h

– 优势：可处理0.02mm以下微飞边（医疗级密封件）

2. 干冰喷射技术

– 创新点：3mm干冰颗粒+6-8bar压缩空气

– 环保效益：无二次污染（VOC排放降低100%）

– 成本分析：设备折旧0.05元/件+耗材0.12元/件

– 应用案例：航空航天密封件表面处理

（三）模具优化法

1. 精密模具技术

– 分型面加工：Ra≤0.4μm（镜面电火花加工）

– 间隙控制：0.005-0.015mm（高精度线切割）

– 模流分析：Moldflow软件优化胶料流动路径

– 效益对比：飞边厚度降低80%（从0.2mm→0.04mm）

2. 自切边模具设计

– 剪切刃结构：30-45°刃角+HRC58-62硬度

– 动态合模：二次加压机构（压力提升15-20%）

– 应用局限：仅适用于EPDM等中高硬度胶种

（四）胶料配方调整

1. 门尼粘度优化：ML(1+4)125℃控制在35-45（降低溢料倾向）

2. 硫化体系调整：T90缩短20-30%（快速定型）

3. 填料选择：纳米CaCO3添加（提高触变性）

4. 流动助剂：0.5-1.5phr硅烷偶联剂（降低摩擦系数）

三、多维评价体系对比分析

四、技术经济性综合评估

1. 小批量多品种场景（<10万件/年）

– 优选方案：手工修边+配方优化

– 成本控制：综合成本降低40-60%

– 典型案例：定制化密封件试制

2. 中大批量生产（50-500万件/年）

– 最佳组合：精密模具+冷冻修边

– 效率提升：人均产出提高30倍

– 成功案例：汽车变速箱油封生产线

3. 超高精度要求领域（医疗/航空航天）

– 技术路线：自切边模具+干冰喷射

– 质量保障：达成ISO 3601-3 Class A标准

– 应用实例：心脏瓣膜密封环制造

五、前沿技术发展趋势

1. 激光烧蚀技术（1064nm Nd:YAG激光）

– 精度突破：0.005mm级飞边去除

– 能耗对比：比机械法降低60%能耗

2. AI视觉检测系统

– 缺陷识别：0.01mm级飞边自动识别

– 闭环控制：与机器人修边系统联动

3. 4D打印模具技术

– 形状记忆合金：动态调整模具间隙

– 实验数据：飞边发生率降低95%

通过系统性技术经济分析，得出以下结论：

1. 对于常规制品：采用”精密模具（间隙≤0.01mm）+冷冻修边（-150℃×10min）”组合方案，可实现单件综合成本0.3-0.5元，满足汽车行业≤0.05mm飞边标准。

2. 高端应用领域：推荐”自切边模具（HRC60）+激光修边（100W脉冲激光）”技术路线，虽然初期投资增加80-120万元，但产品合格率可从92%提升至99.5%。

3. 长期战略方向：应建立”预防为主，去除为辅”的技术体系，通过模流仿真（Moldex3D软件）+智能硫化控制（PID温控±0.5℃），从源头将飞边厚度控制在0.02mm以下。

没有任何单一技术能完美解决所有飞边问题，必须根据产品特性、生产规模和质量要求，构建多层次的技术组合方案。建议企业建立飞边控制PDCA循环体系，持续优化工艺参数，最终实现质量成本的最优化。

本文来源于网络整理，如有错误，请指正！
