很多人刚接触形位公差时，看到图纸上标了基准A、基准B、基准C，第一反应往往是：A是不是最重要？B是不是第二重要？C是不是随便找的辅助面？

这个理解只对了一小半。

基准A/B/C确实有顺序，但它不是简单的“重要性排名”，更不是设计人员随手给几个面贴标签。它真正要解决的是一个很实际的问题：当我们加工、检测、装配一个零件时，必须先把这个零件放到一个统一的位置和方向上。

否则，后面谈位置度、垂直度、平行度、轮廓度，都没有共同参照。

先搞清楚，基准不是零件上的那个面

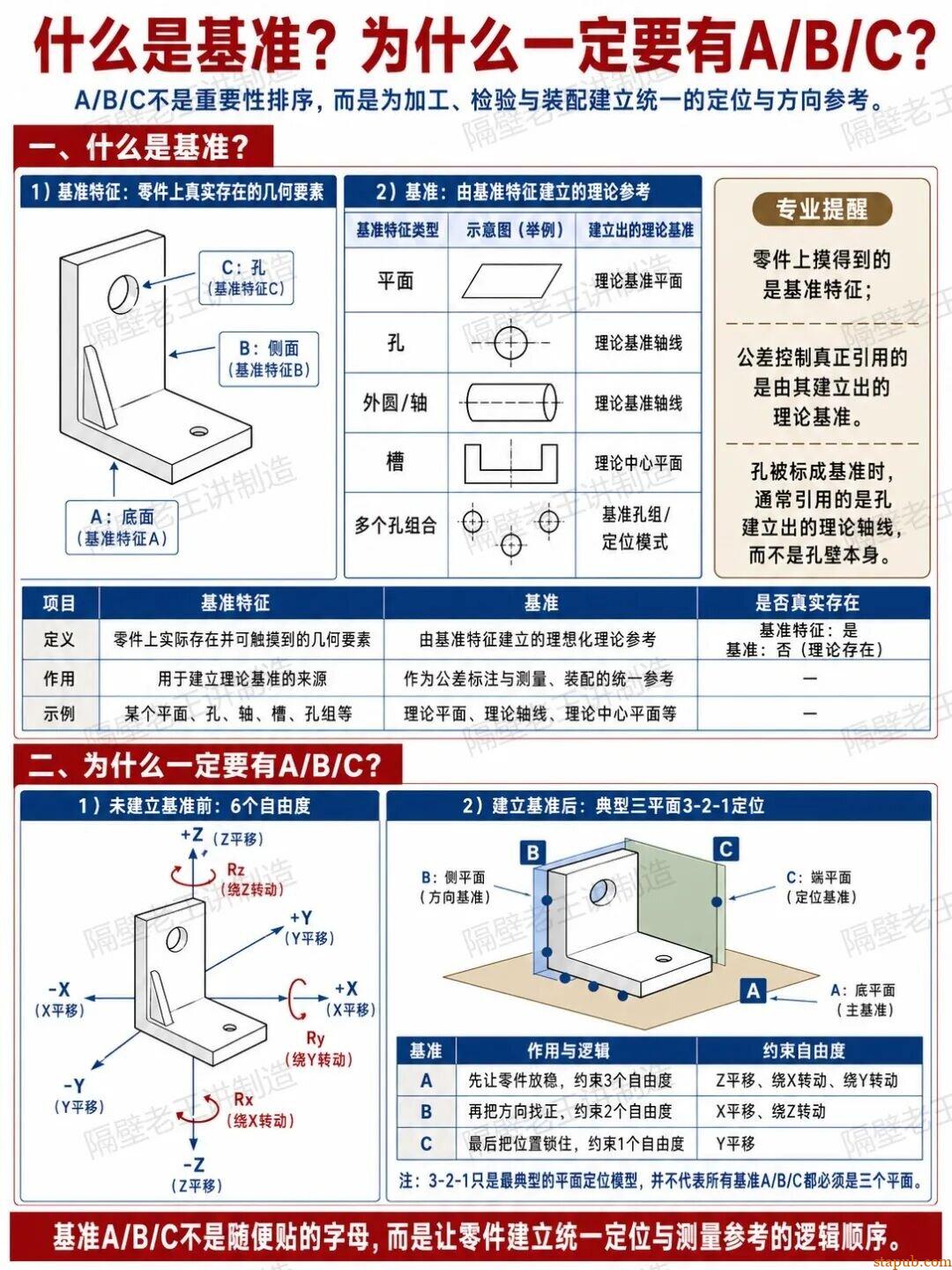

一、什么是基准？

很多人会说：“这个面是基准A”“这个孔是基准B”。

这种说法在现场沟通里能听懂，但从专业角度讲，还不够准确。

1. 基准特征：零件上真实存在的东西

图纸上标A、B、C的那个面、孔、槽、外圆，严格来说叫：基准特征。

它是真实零件上存在的几何要素，比如：

这些东西都是真实加工出来的，所以它们会有误差，有粗糙度，有形状偏差，不可能绝对完美。

2. 基准：由真实特征建立出来的理论参考

而真正的基准，是由这些真实特征建立出来的理论参考。

比如：

所以，零件上摸得到的是基准特征，检测和公差控制真正引用的是由它建立出来的理论基准。

举个例子：

某个孔被标成基准B，并不代表“孔壁表面就是基准B”。更准确地说，是通过这个孔建立出一条理论轴线，后续其他孔的位置度，可能就是相对于这条轴线来控制。

这个区别一旦搞清楚，很多图纸就容易读了。

二、为什么一定要有A/B/C？

任何一个零件放在空间里，理论上都有6个自由度：

如果不限制这些自由度，零件的位置就是不确定的。

今天你这样放，明天我那样测，检测结果当然会不一样。

所以，基准A/B/C的作用，就是逐步把这些自由度限制住，建立一个稳定的基准参考框架。

1. 最常见的理解方式：3-2-1定位

在典型的平面定位模型里，可以这样理解：

这就是常说的3-2-1定位原则。

不过要注意：3-2-1只是最典型、最容易理解的平面定位模型，不代表所有基准A/B/C都必须是三个平面。

实际图纸里，基准可能是孔、轴、槽、锥面、曲面，也可能是多个特征组合出来的基准体系。

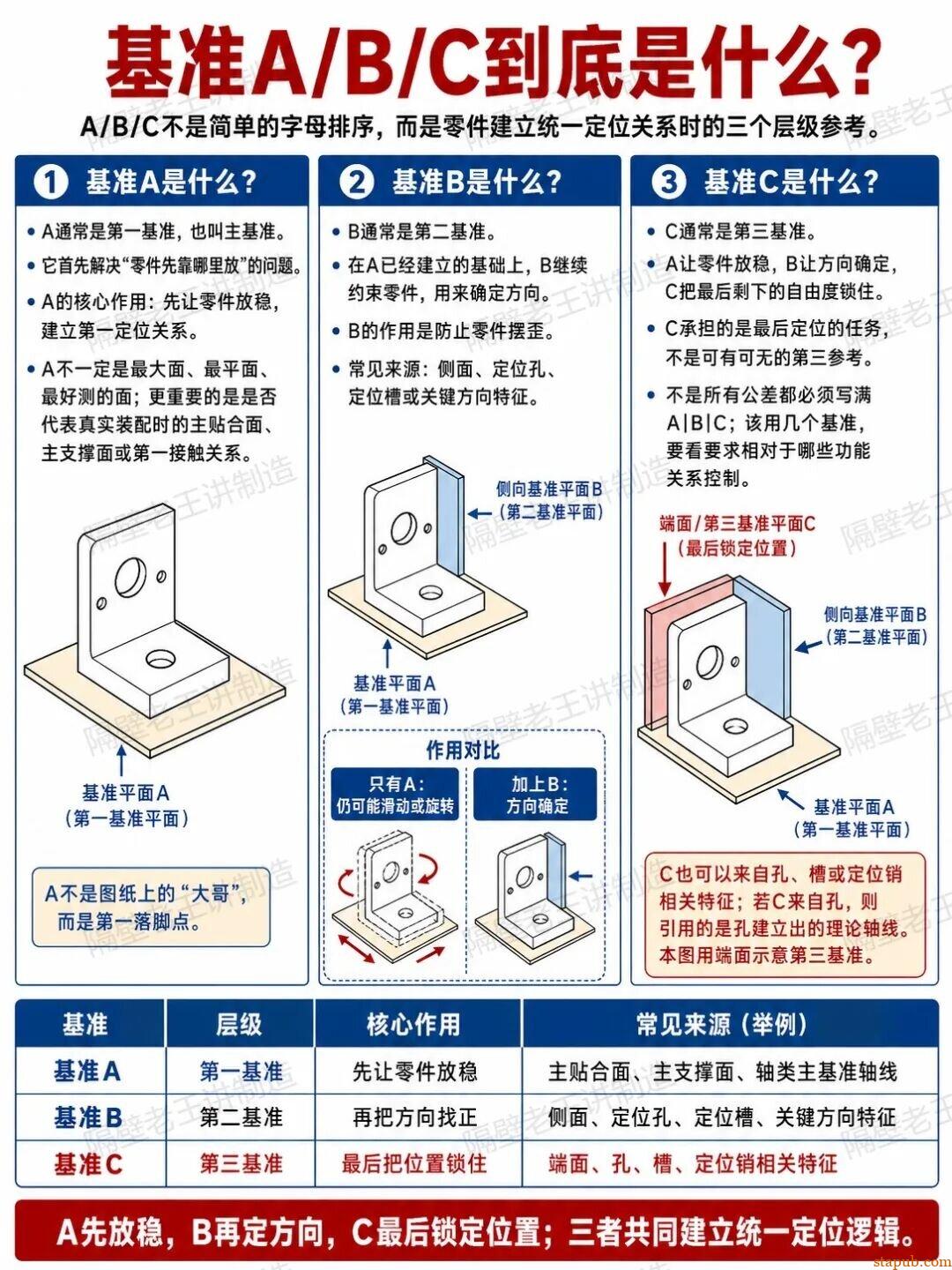

三、基准A/B/C到底是什么？

1.基准A是什么

基准A通常是第一基准，也叫主基准。

它解决的是第一个问题：零件先靠哪里放？

比如：

A不一定是最大面，很多人选基准时喜欢看哪个面大、哪个面平、哪个面好测，然后就把它标成A。

这样做不一定错，但风险很大。因为最大、最平、最好测的面，不一定是零件实际装配时最关键的面。

好的A基准，应该尽量接近零件真实使用或装配时的第一定位关系。

也就是说：零件实际靠哪里贴合，靠哪里支撑，靠哪里承受主要装配关系，那里才更有资格成为A。

所以，A不是图纸上的“大哥”，而是零件进入定位系统时的第一落脚点。

2.基准B是什么

有了A，零件通常已经放稳了，但还不一定方向正确。

比如一个长方体零件，底面贴在检验平台上以后，它不会上下晃了，但仍然可能沿平台滑动，也可能在平面内旋转。

这时就需要第二基准B来确定方向。

（1）B的作用是防止零件摆歪

B的作用，是在A已经建立的基础上，继续约束零件。

常见情况是：一个侧面作为B，让零件靠住后不再旋转，方向被确定下来。

你可以把B理解为：防止零件摆歪的基准。

在很多零件中，B往往对应装配时的侧向定位面、定位孔、定位槽或关键方向特征。它不一定面积很大，但它必须能稳定地告诉我们：这个零件应该朝哪个方向放。

（2）A/B/C顺序不能随便换

这也是为什么A/B/C顺序不能随便换。

比如：A | B | C和：A | C | B

看起来只是两个字母调换，但实际检测时的定位顺序已经变了。

定位顺序一变，误差分配方式可能变，最后测出来的结果也可能不同。

3.基准C是什么

A让零件放稳，B让方向确定，但零件可能还剩最后一个方向可以移动。C就是用来把这个最后的自由度锁住。

比如：

零件底面贴住A，侧面靠住B以后，它可能还会沿某一个方向前后滑动。这个时候用端面、孔、槽或定位销作为C，就能把最终位置确定下来。

所以，C不是可有可无的“第三参考”。它承担的是最后定位的任务。

（1）不是所有公差都必须写满A/B/C

在实际图纸里，有些公差框只引用A，有些引用A|B，有些引用A|B|C。

这说明不同被控要素需要的约束程度不同。

不是所有公差都必须把A/B/C写满，也不是基准写得越多越高级。

更准确地说：该用几个基准，要看这个几何要求到底需要相对于哪些功能关系来控制。

基准用得越多，约束越明确，但也可能让检测和制造要求更严格。

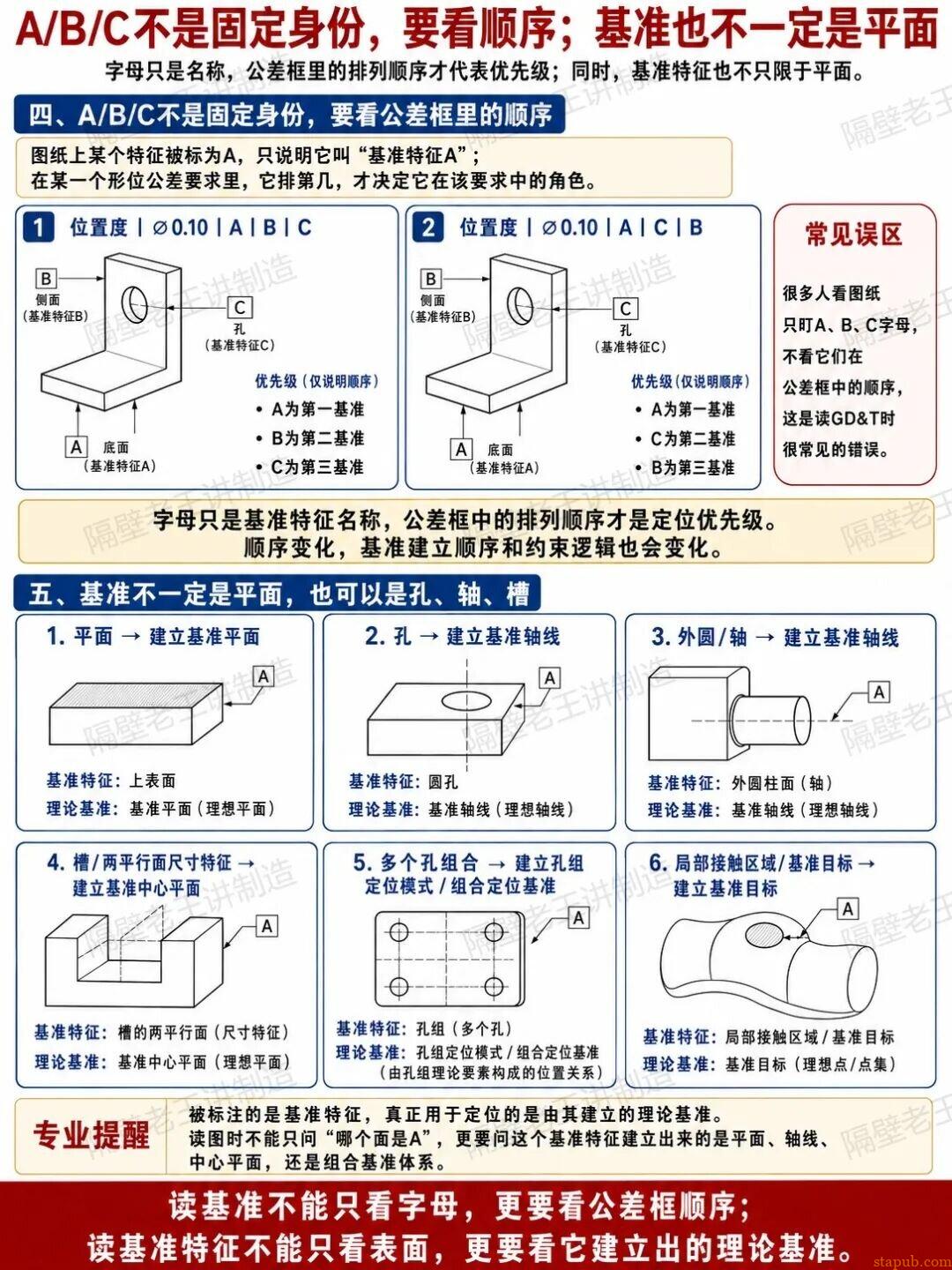

四、A/B/C不是固定身份，要看公差框里的顺序

这一点非常关键。

图纸上某个面被标为A，它在整张图纸里叫基准特征A。

但在具体某一个形位公差框里，它排第几，才决定它在这个要求中的角色。

比如：位置度 | A | B | C

这里，A是第一基准，B是第二基准，C是第三基准。

但如果另一个要求写成：垂直度 | B | A

那在这个垂直度要求里，B就是第一基准，A是第二基准。

也就是说：字母只是基准特征的名称，公差框里的排列顺序才是定位优先级。

很多人看图纸只盯A、B、C字母，不看它们在公差框中的顺序，这是读GD&T时很常见的错误。

五、基准不一定是平面，也可以是孔、轴、槽

现场最常见的误解是：

基准A/B/C就是三个面。

其实不是。

基准特征可以有很多种：

所以，读图时不能只问：哪个面是A？

更专业的问题应该是：这个基准特征建立出来的理论基准是什么？它是平面、轴线，还是中心平面？它实际检测时怎么模拟？

如果这一步没想清楚，后面谈检测方案就容易出问题。

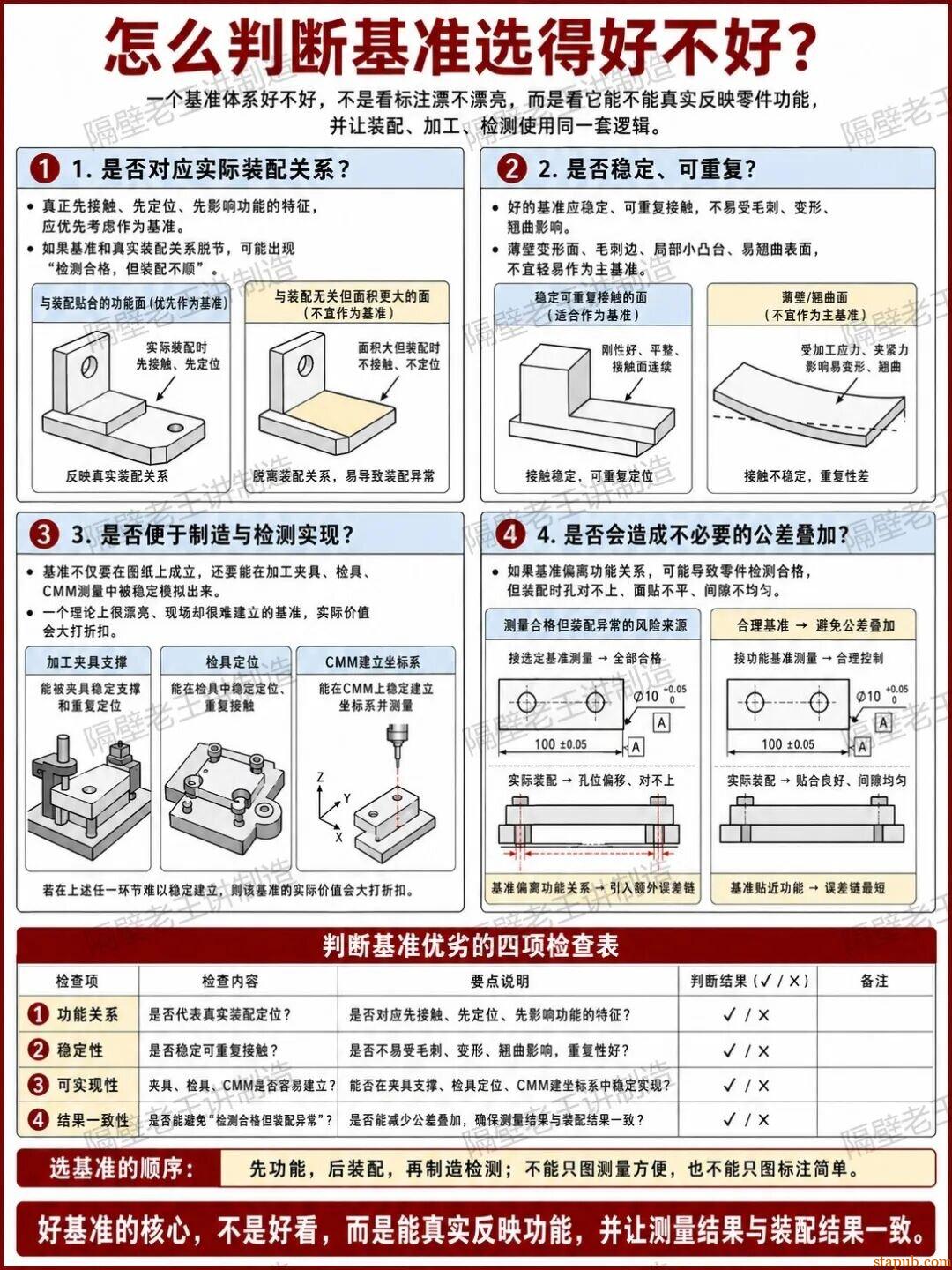

六、怎么判断基准选得好不好？

一个基准体系好不好，不是看标注漂不漂亮，而是看它能不能真实反映零件功能。

判断基准A/B/C是否合理，可以重点看四个问题。

1. 是否对应实际装配关系？

零件装到产品上时，真正先接触、先定位、先影响功能的特征，应该优先考虑做基准。

如果基准和真实装配关系脱节，就可能出现：检测合格，但装配不顺。

2. 是否稳定可重复？

薄壁变形面、毛刺边、局部小凸台、容易翘曲的表面，通常不适合随便拿来做主基准。

因为这些特征每次装夹接触状态不一样，检测结果就容易漂。

3. 是否便于制造和检测？

基准不能只在设计软件里成立，还要能在加工夹具、检具、CMM测量中被稳定模拟出来。

一个理论上很漂亮、现场却很难实现的基准，实际价值会大打折扣。

4. 是否会造成不必要的公差叠加？

如果基准选得偏离功能关系，可能出现零件检测合格，但装配时孔对不上、面贴不平、间隙不均匀的问题。

所以，选基准的顺序应该是：先功能，后装配，再制造检测。不能只图测量方便，也不能只图标注简单。

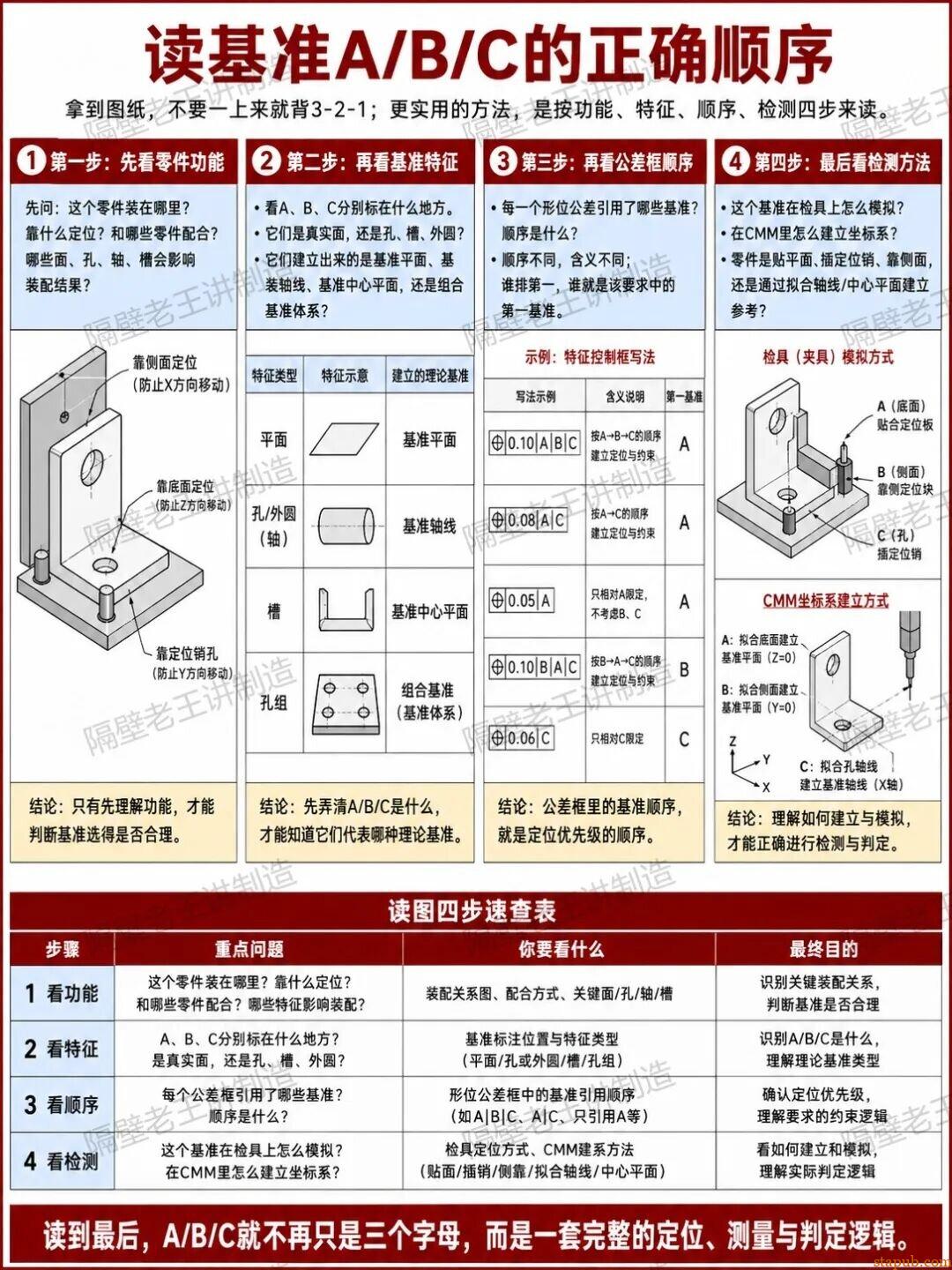

七、读基准A/B/C的正确顺序

拿到一张图纸，不要一上来就背“3-2-1”。

更实用的读法是下面四步。

第一步：先看零件功能

先问自己：

只有先理解功能，才能判断基准选得是否合理。

第二步：再看基准特征

看A、B、C分别标在什么地方。

它们是真实面，还是孔、槽、外圆？

它们建立出来的是：

第三步：再看公差框顺序

每一个形位公差引用了哪些基准？

顺序是什么？是A | B | C还是A | C，或者只引用A？顺序不同，含义不同。

第四步：最后看检测方法

这个基准在检具上怎么模拟？

在CMM里怎么建立坐标系？

零件是：

读到这一步，图纸上的A/B/C就不再只是三个字母，而是一套完整的定位逻辑。
