原来TIG和MIG焊接还有这么多区别

34次阅读
没有评论

1.TIG焊一般是一手持焊枪,另一只手持焊丝,适合小规模操作和修补的手工焊。

2.MIG和MAG,焊丝通过自动送丝机构从焊枪送出,适合自动焊,当然也可以用手工。

3.MIG和MAG的区别主要在保护气氛。设备近似,但前者一般用氩气保护,适合焊接有色金属;后者在氩气里一般掺二氧化碳活性气体,适合焊接高强钢和高合金钢。

4.TIG、MIG都是惰性气体保护焊,俗称氩弧焊。惰性气体可以是氩或者氦,但是氩便宜,所以常用,于是惰性气体弧焊一般称为氩弧焊。

钨极惰性情体保护焊是以钨或钨的合金作为电极材料,在惰性气体的保护下,利用电极与母材金属(工件)之间产生的电弧热熔化母材和填充焊丝的焊接过程。

英文称为GTAW——Gas Tungsten Arc Welding或TIG——Tungsten Inert Gas Welding

手弧焊(STICK)

焊条手弧焊,英文是Shielded Arc Welding(缩写SMAW)。其原理是:在药皮焊条和母材间产生电弧,利用电弧热融化焊条和母材的焊接方法。焊条外层覆盖焊药,遇热融化,具有使电弧稳定、形成溶渣、脱氧、精炼等作用。

原来TIG和MIG焊接还有这么多区别

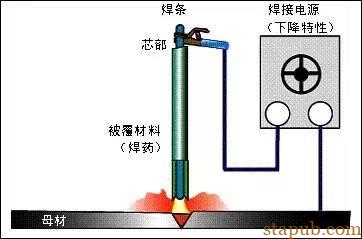

焊条手弧焊焊接原理图

焊接电源使用具有下降特性的交流电焊机或直流电弧焊机。一般使用交流电弧焊机,特别要求电弧稳定性时使用直流电弧焊机。

主要特点:焊接操作简单;焊钳轻,移动方便;适用作业范围广。

熔化极气保焊(CO2/MAG/MIG)

消耗电极式气体保护焊接,英文是 Gas metal Arc Welding(缩写 GMAW)

MAG 焊接: metal Active Gas Welding(Active Gas: 活性气体)

MIG 焊接: metal Inert Gas Welding,(Inert Gas: 惰性气体)。

根据保护气体的种类,大体分为MAG焊接和MIG焊接。MAG焊接使用CO2、或在氩气内混合CO2或氧气(这些称为活性气体)。只是使用CO2气体的焊接习惯被称为CO2电弧焊接,与MIG焊接相区别。 MIG焊接使用氩气、氦气等惰性气体。

其原理是:在细径消耗电极(焊丝)和母材间产生电弧,用保护气体密封周围,熔化母材和焊丝的焊接方法。广泛应用于作业者手持焊枪的半自动焊接以及机器人焊接和自动焊接领域。

原来TIG和MIG焊接还有这么多区别

消耗电极式气体保护焊接原理图

CO2焊接的特点:焊接速度快; 引弧效率高 ;熔池深; 熔敷效率高;一种焊丝可适用多种板厚; 焊接品质好焊后变形小; 一种焊丝可适用多种母材。 MAG焊接的特点:除具有CO2焊接的优点之外,焊缝外观美观,飞溅少,双面成形焊接、全方位焊接容易,适合高速焊接。 脉冲MIG (GMAW)焊接的特点: MIG方法多用于铝的焊接,一般采用脉冲控制。

脉冲MIG焊接可通过射流过渡实现极小的飞溅。焊缝外观美观,可得到扁平得焊缝堆高形状。与无脉冲MAG/MIG焊接相比较,由于更粗的焊丝也可实现射流过渡,因此在薄板焊接中可实现送丝性能的改善和焊丝成本的减低。特别是铝及合金焊接中在自动化、机器人化上发挥优越性。

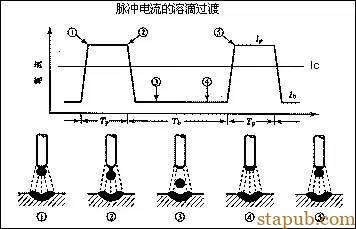

脉冲MIG (GMAW)焊接的原理:将焊接电流以脉冲电流Ip和基值电流Ib的形式周期性反复,在广泛的焊接电流领域中能够实现熔滴过渡(见图)。

原来TIG和MIG焊接还有这么多区别

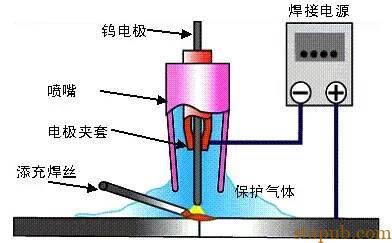

钨极氩弧焊(TIG)

非熔化电极式气体保护电弧焊接,TIG焊接,英文是Tungsten Inert Gas(缩写TIG),又叫Gas Tungsten Arc Welding(缩写GTAW)。

其原理是:TIG焊接是在氩气等惰性气体环境下,使钨电极和母材间产生电弧,使母材以及添加焊材熔融、焊接的方法。

直流TIG焊接:以直流电弧焊接电源作为焊接电源,以电极为负、母材为正的焊接方法,广泛应用于不锈钢、钛、铜以及铜合金等的焊接。

交流TIG焊接:以交流电弧焊接电源为焊接电源,电极、母材正负极性相互变化。电极为正(EP极性)时,电极过热消耗大,可除去母材表面的氧化层,即所谓的清洗作用。利用该清洗作用,在铝、镁等焊接中广泛得以应用。

原来TIG和MIG焊接还有这么多区别

TIG (GTAW)焊的特点:可焊接几乎所有工业用金属与合金;焊接品质好,可靠性高。焊接成形好,不必清除熔渣;无飞溅 ;烟尘少 ;可广范围适用于薄板~厚板
