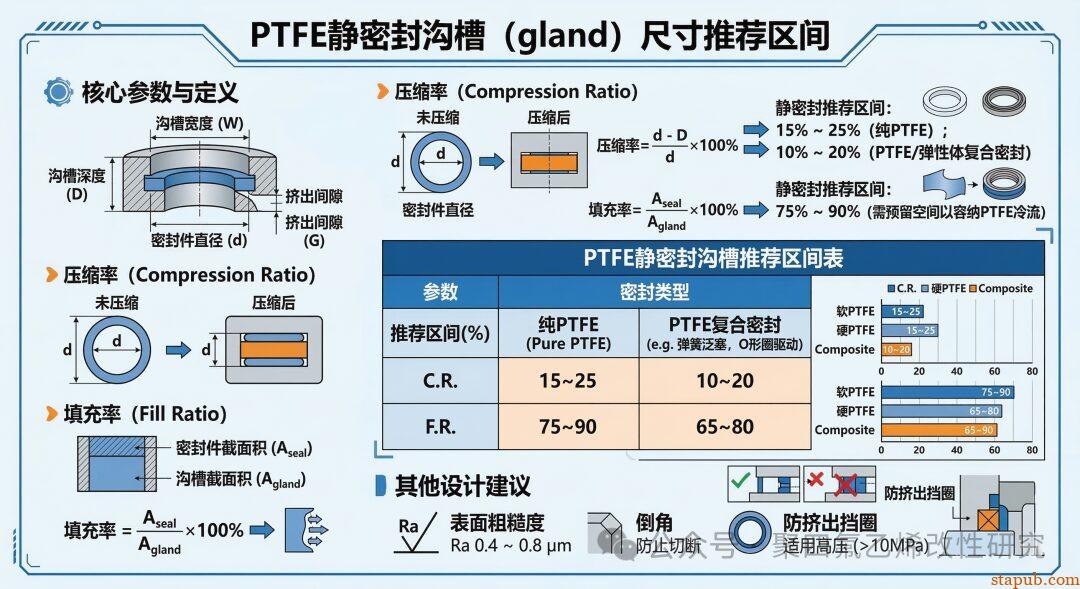

PTFE静密封沟槽（gland）尺寸（压缩率/填充率）推荐区间

共计 1251 个字符，预计需要花费 4 分钟才能阅读完成。

PTFE 静密封沟槽（gland）做尺寸设计时，“PTFE”通常至少分两类密封件；推荐压缩率差异很大，而填充率（gland fill）多按 O-ring 通用原则控制：

• 纯 PTFE（实心）O-ring/环

  ：弹性很差，更多依赖轴向预紧力维持密封。
• FEP/PFA（PTFE系）包覆 O-ring（内核为 FKM/VMQ 等弹性体）

  ：外层耐介质、内核提供回弹，沟槽按 O-ring 思路设计，但外层较硬，压缩要更保守。

推荐压缩率 （1） 纯 PTFE（实心）O-ring（静密封、轴向载荷） ERIKS 的“solid PTFE O-rings”沟槽建议（E 为相对截面量的压缩/变形量）为：

• 截面 0.070–0.210 in（1.78–5.33 mm）：10–20%
• 截面 0.210–0.275 in（5.33–7 mm）：10–15%
•

同时其明确指出：PTFE 弹性差，建议仅用于静态且有轴向载荷的场合。 （2）FEP/PFA 包覆O-ring（静密封） Vulcan Chem-Rings 的建议：静态压缩15–22%（并给出动态/气动更低的范围）。 （3）（对照）常规弹性体O-ring 静密封 Parker 给的经验：静密封多数弹性体 最大建议约 30%，超过 30% 可能引入额外应力、加速劣化；面密封相对更能接受较高压缩。 计算提醒：压缩率(%) ≈ ((d2 – h)/d2) × 100 d2 = O-ring 截面直径；h = 沟槽有效高度（轴向面密封就是沟槽深度；径向密封要按你的定义把间隙/公差叠加进去）。 推荐填充率 填充率的核心目标是避免过填充，给以下因素留体积余量：公差叠加、介质溶胀、热膨胀。

所以 “推荐区间”可以直接用：

• 填充率：60–85%（推荐目标≈75%）
•

计算提醒：填充率(%) = (A_\text{O-ring} / A_\text{gland}) × 100 近似：(A_\text{O-ring} = \pi(d2/2)^2)，(A_\text{gland} \approx w \times h)（w=沟槽宽度，h=有效高度）。 选值落点建议

• 包覆 O-ring（FEP/PFA jacket）

  ：优先把 squeeze 落在 15–22% 的中段（例如 18–20%），再通过加宽沟槽把填充率压到 ≤85%（目标≈75%）。
• 纯 PTFE O-ring

  ：优先按 10–15%/10–20%（随截面）选 squeeze，再用填充率校核“不过填充”；同时确保结构能提供持续的轴向预紧力（PTFE 回弹差）。

如果应用是真空密封，有手册会建议 O-ring 几乎填满沟槽（接近 100%）以增加接触面积、降低扩散/渗透，但这是专门的真空沟槽思路，和通用 60–85% 的填充逻辑不同，需要按真空工况单独设计。
