65种注塑工艺缺陷应对措施，终于有人讲清楚了

做注塑现场，最怕的不是出现缺陷，而是缺陷出来以后，只会凭经验调机：温度加一点、压力加一点、速度降一点，调来调去，问题没解决，还可能把另一个缺陷调出来。

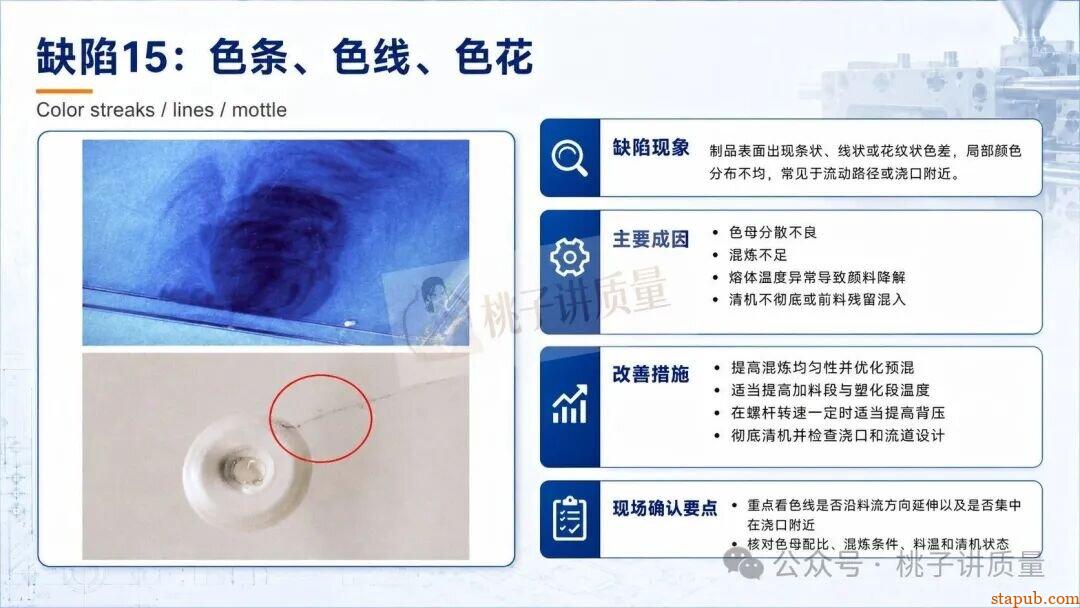

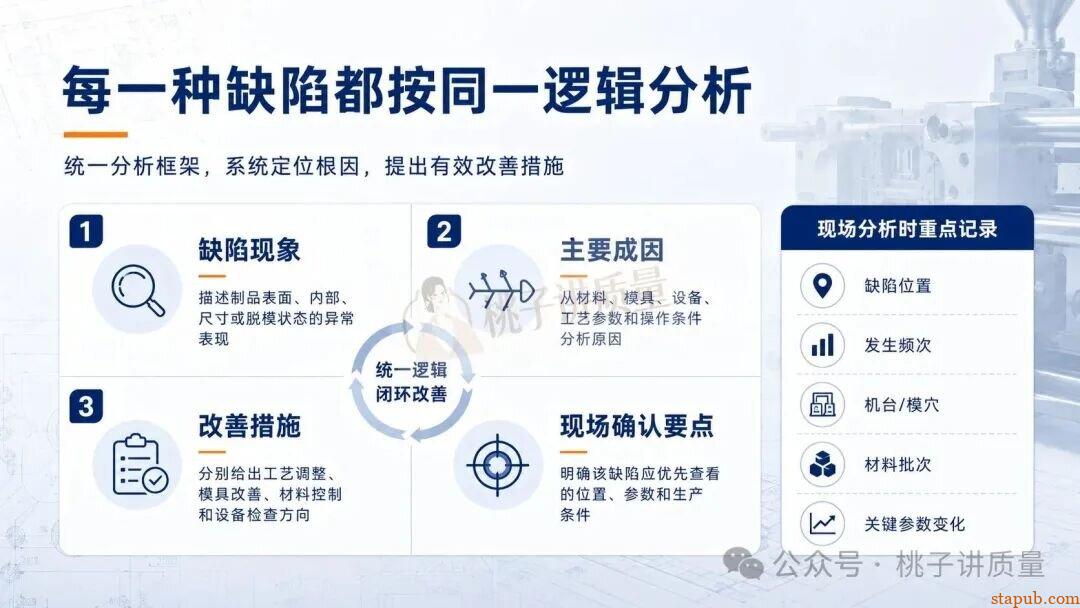

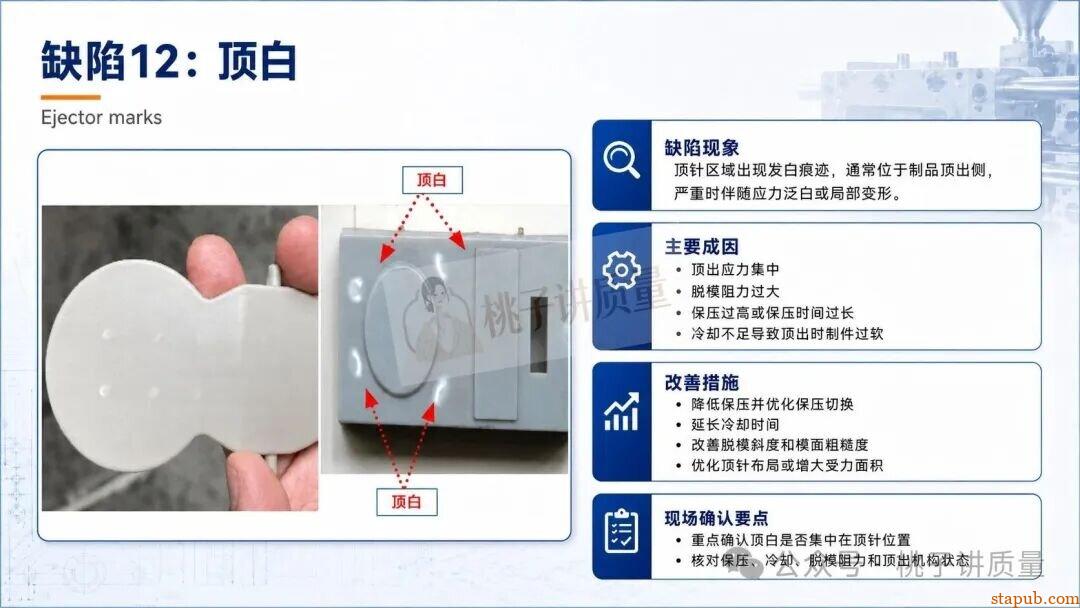

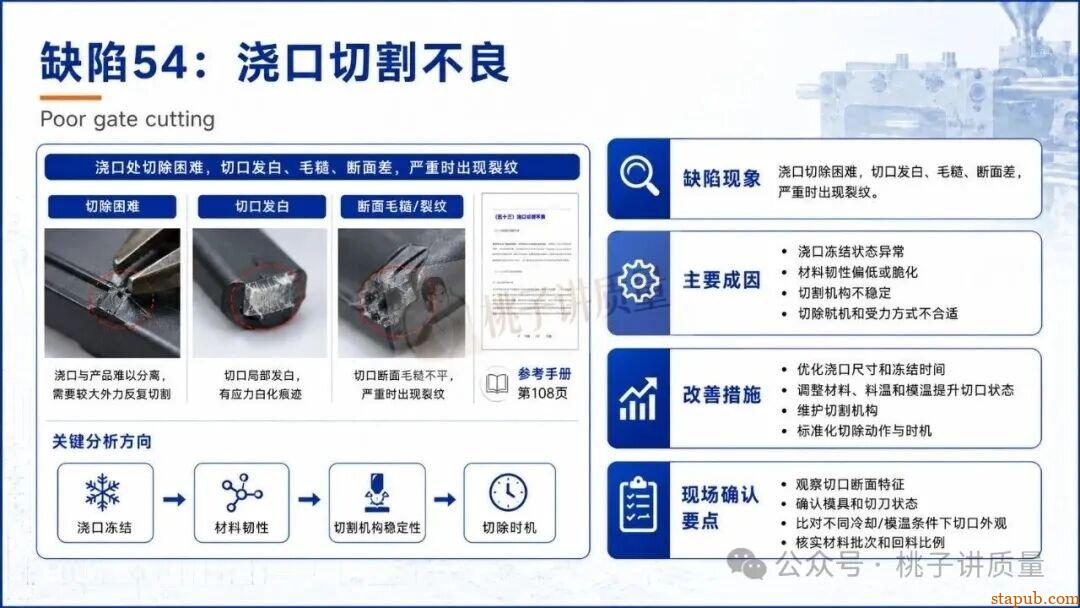

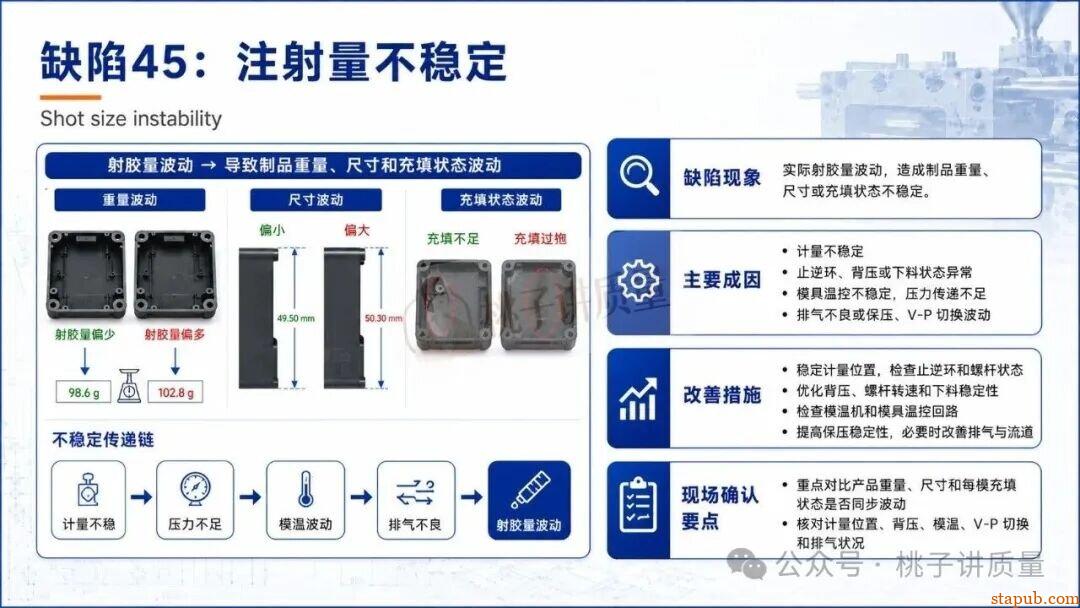

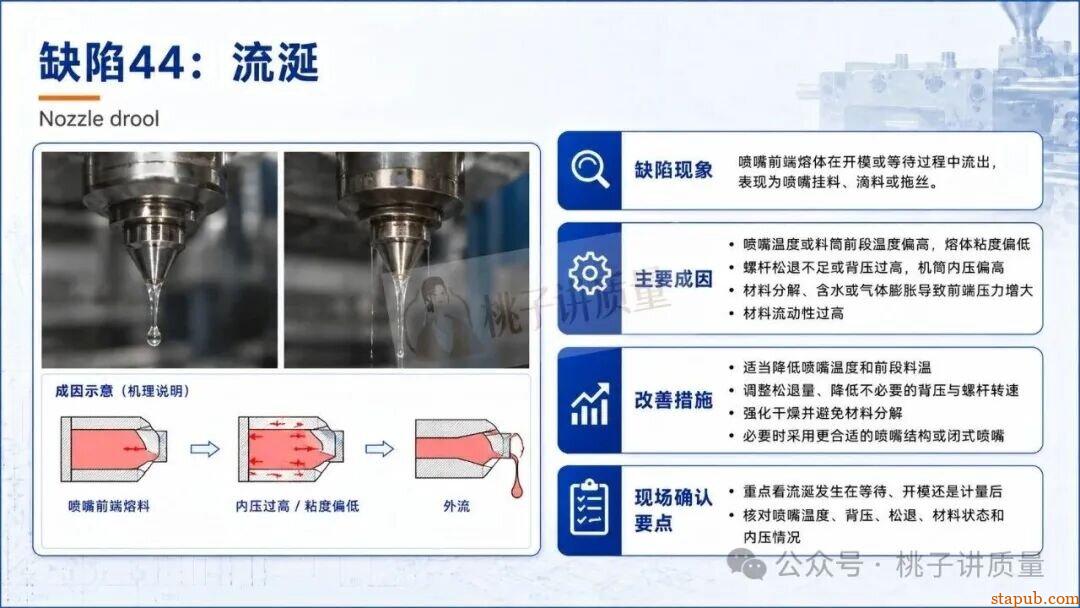

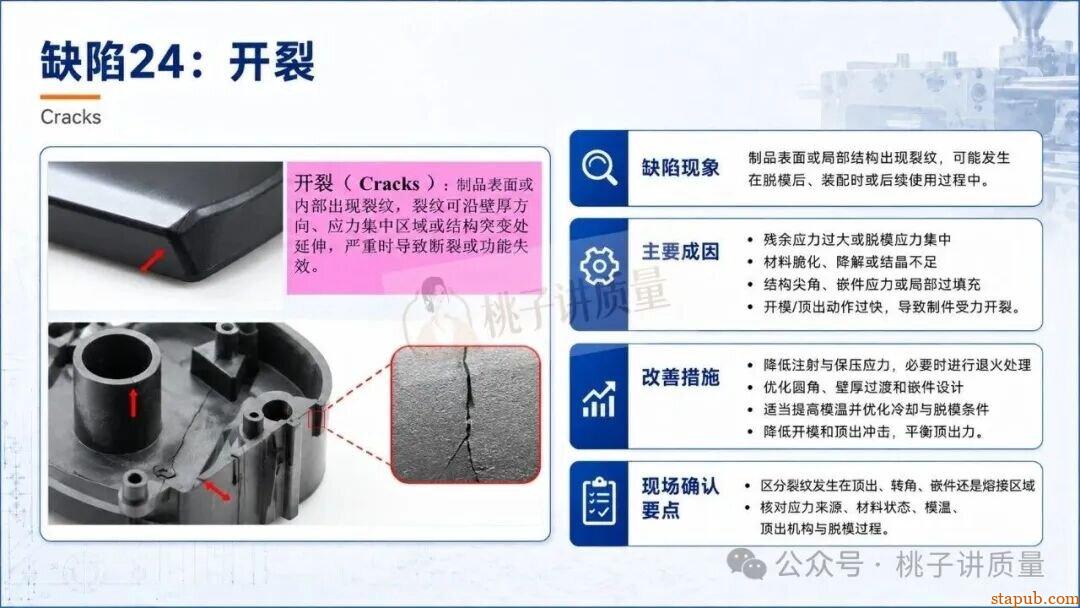

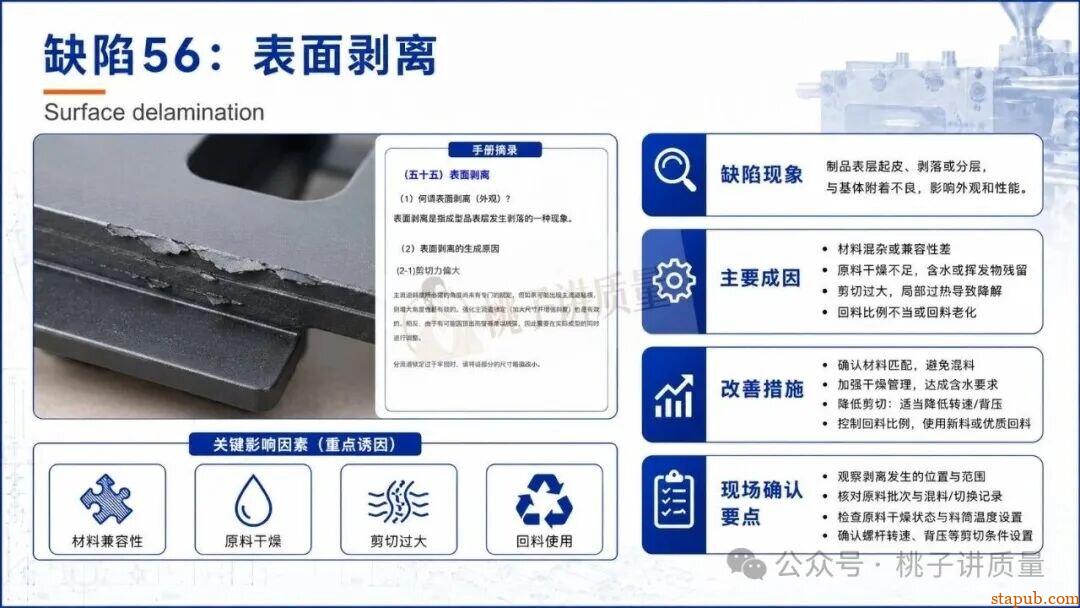

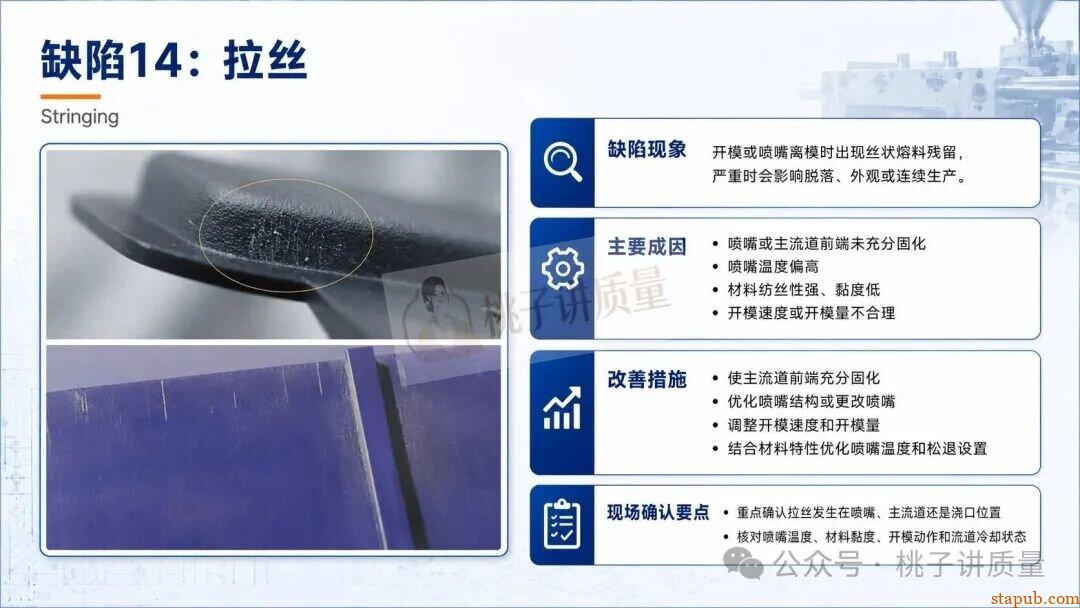

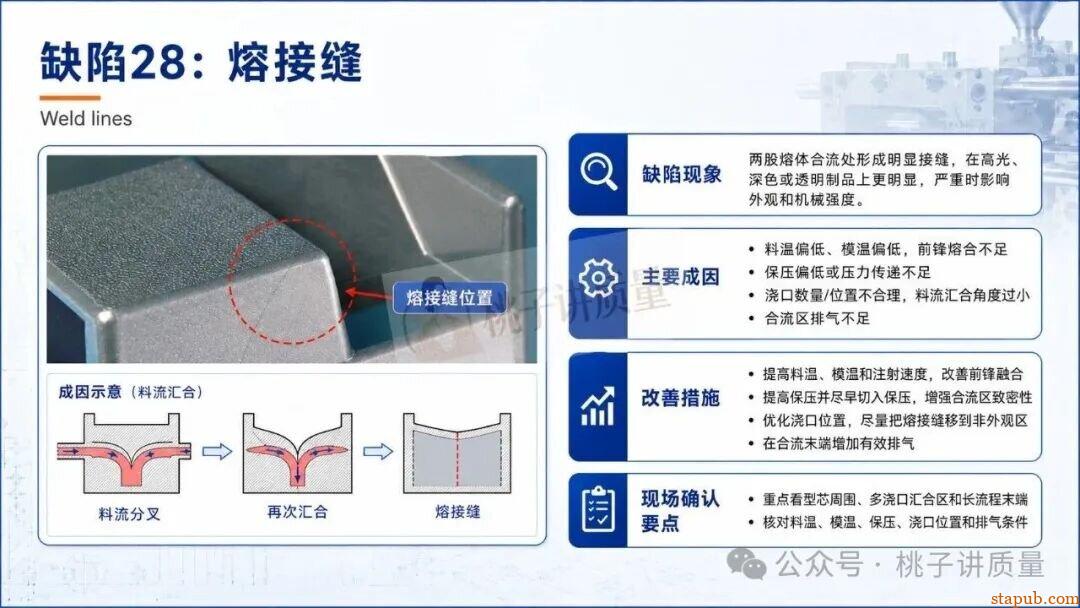

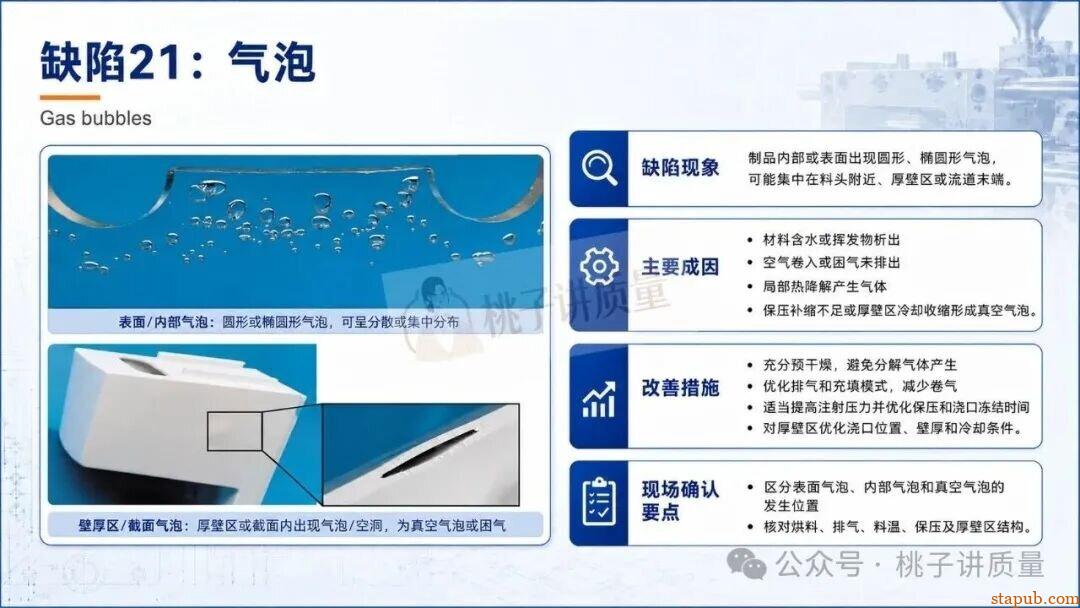

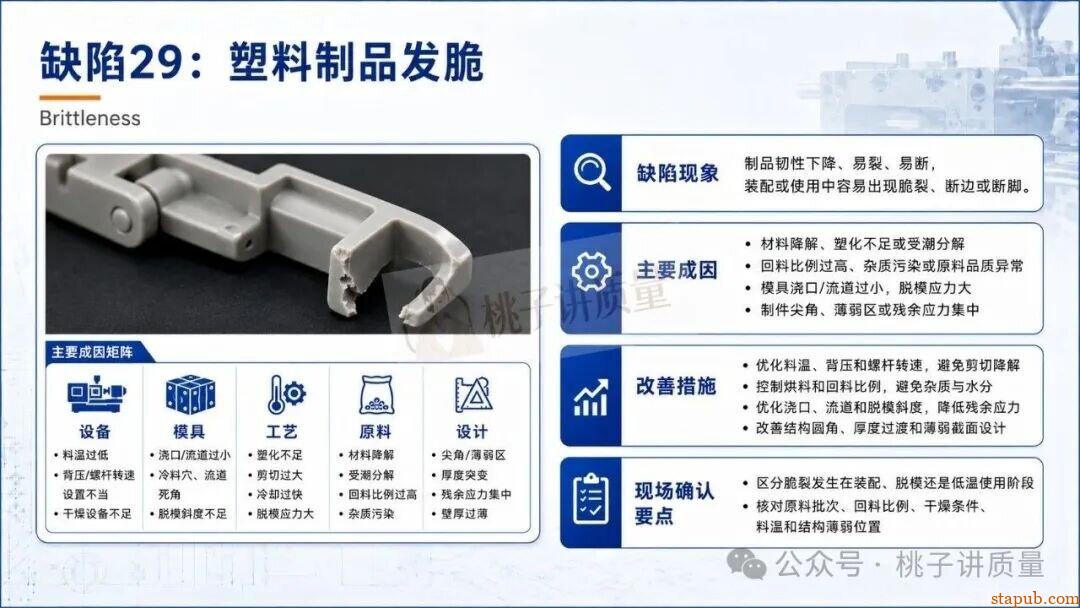

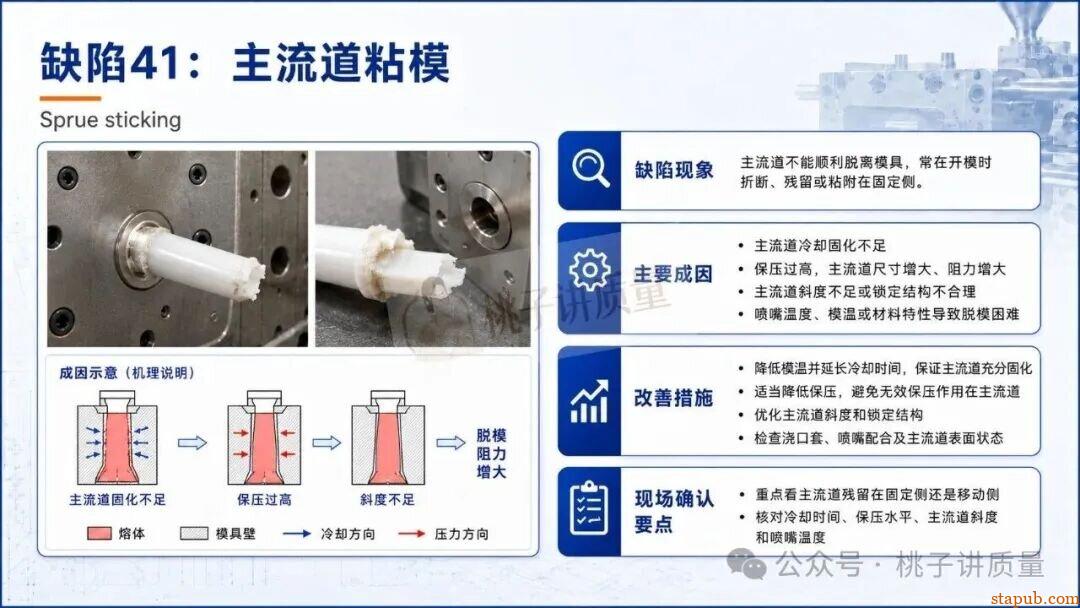

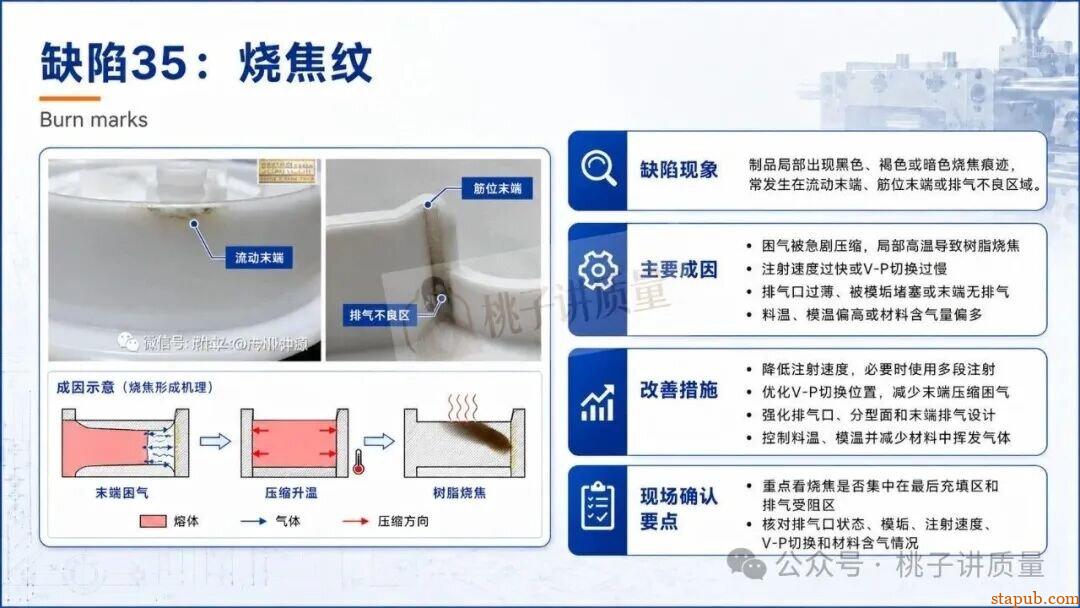

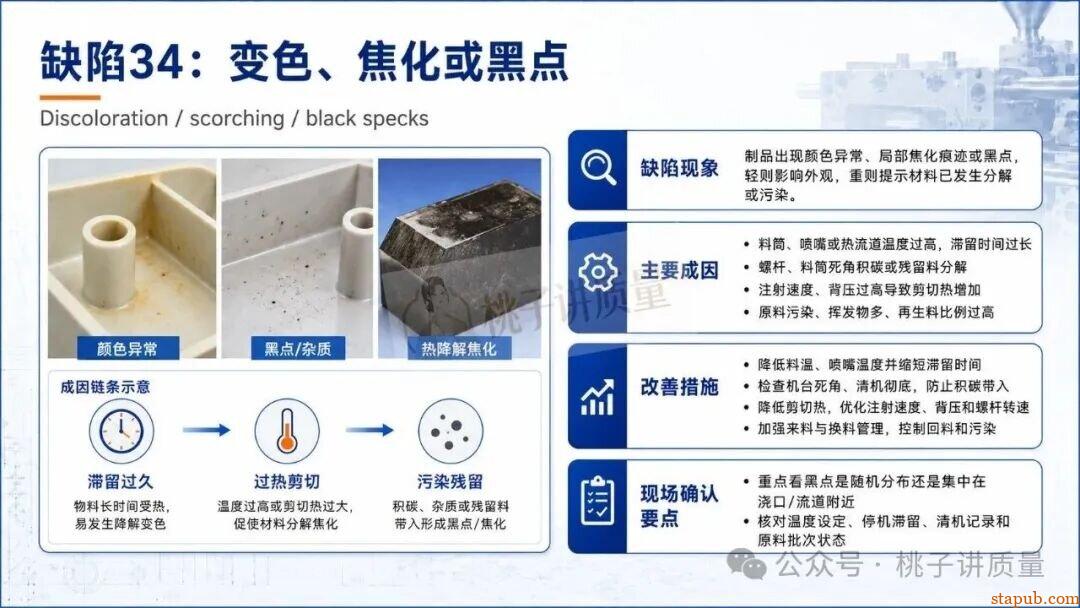

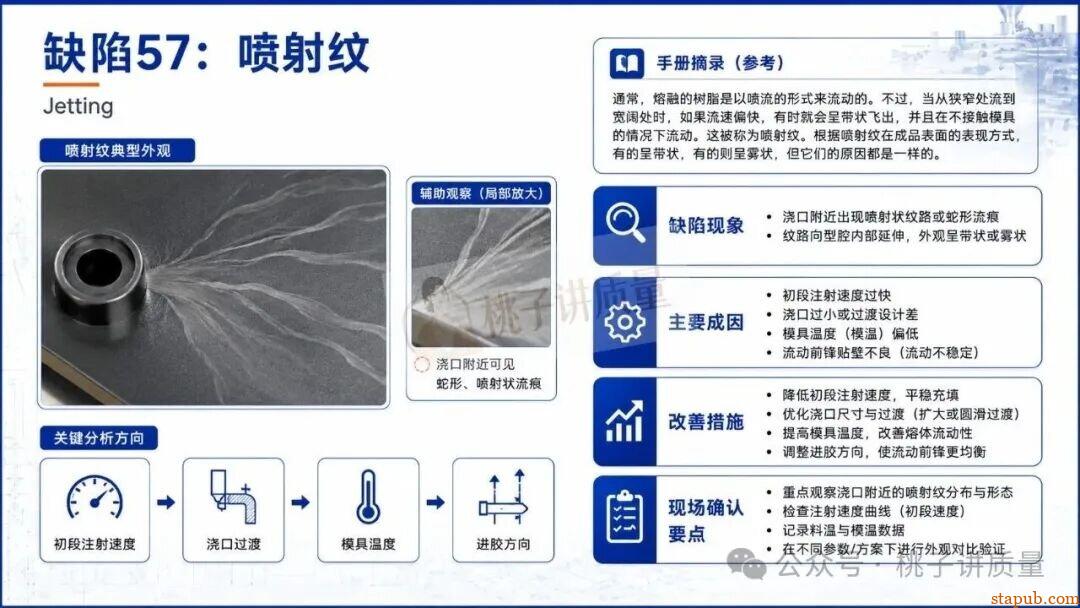

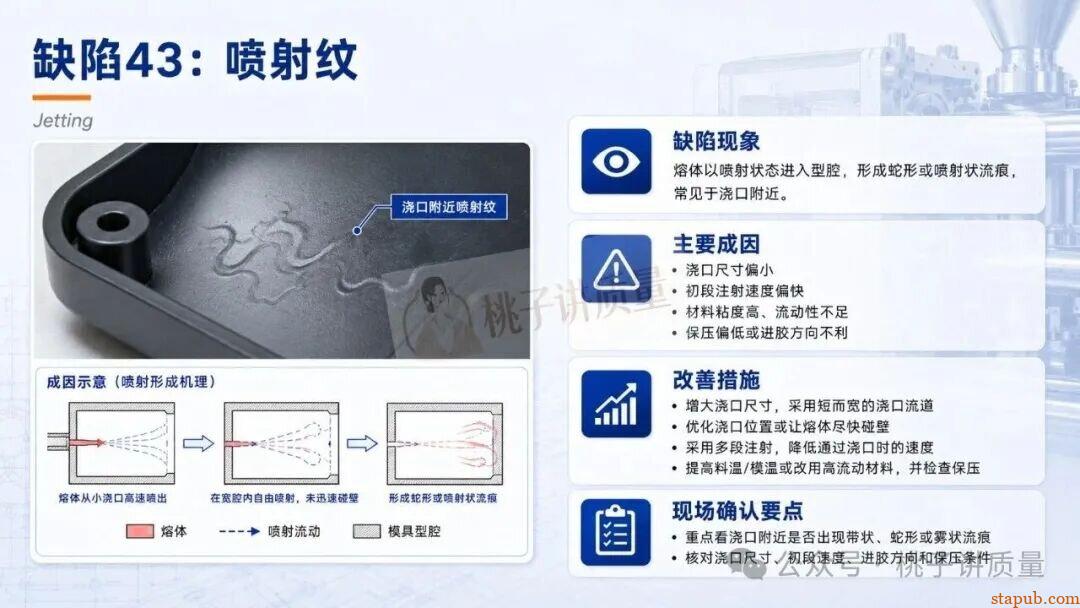

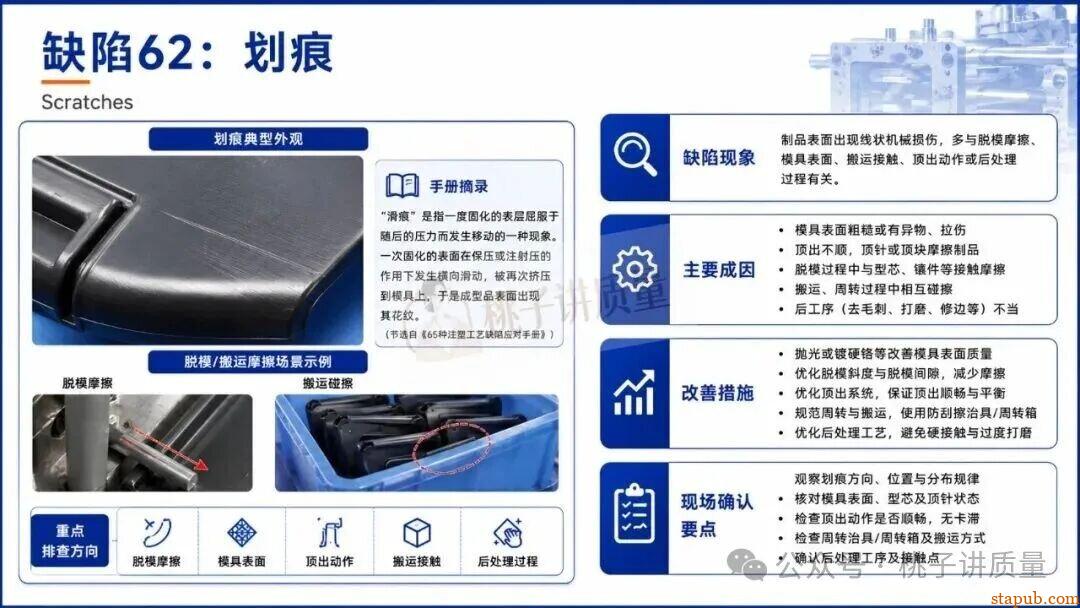

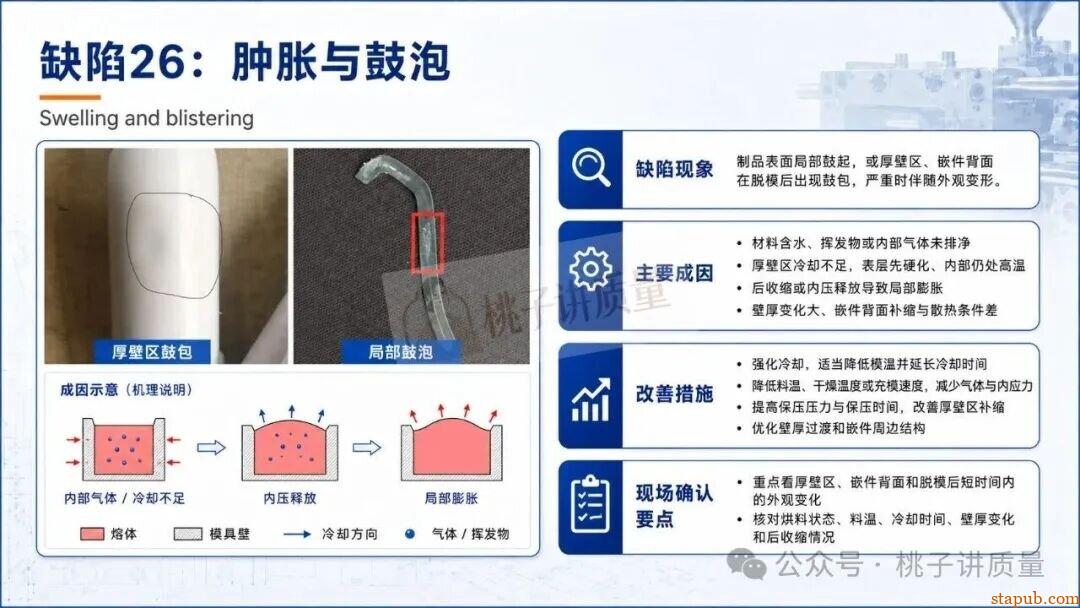

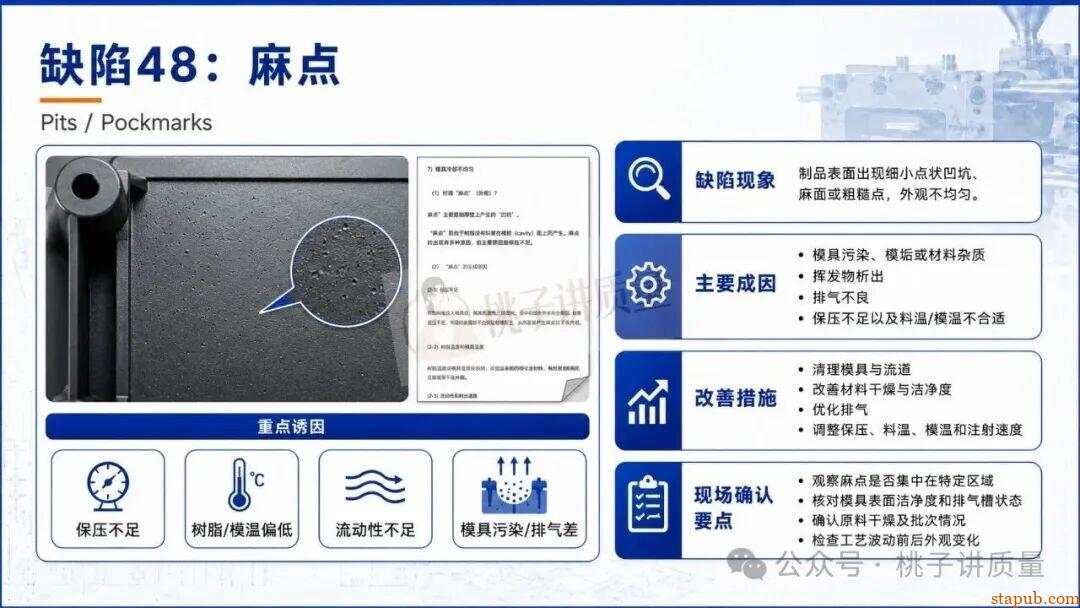

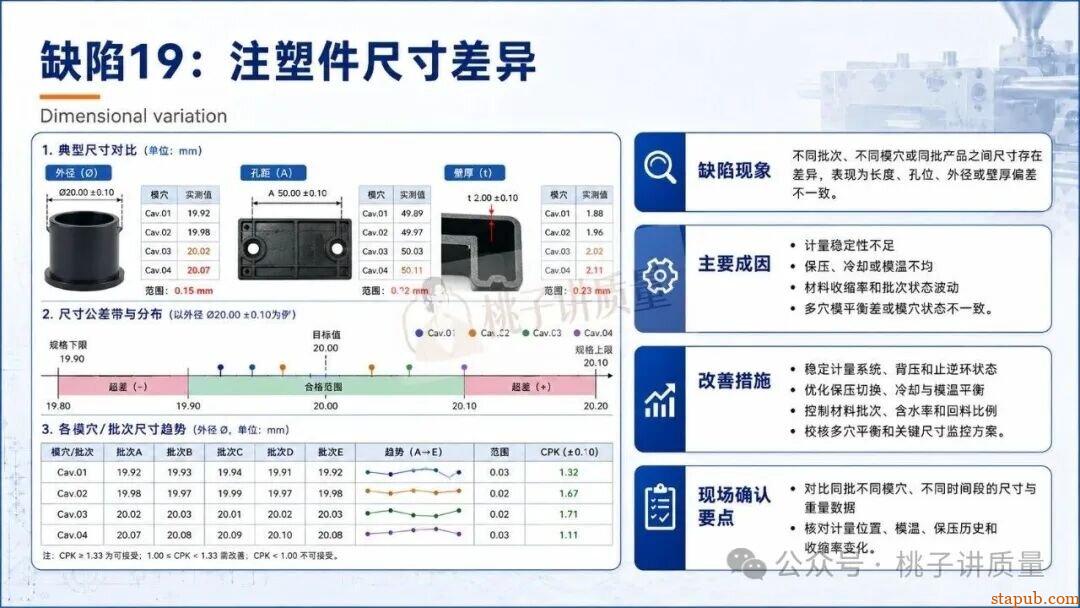

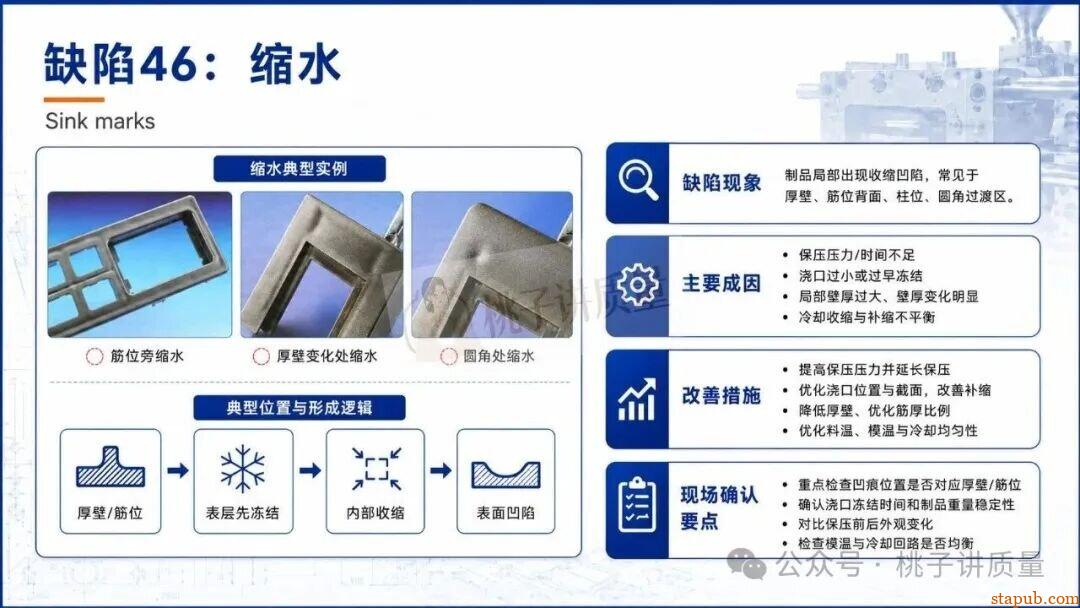

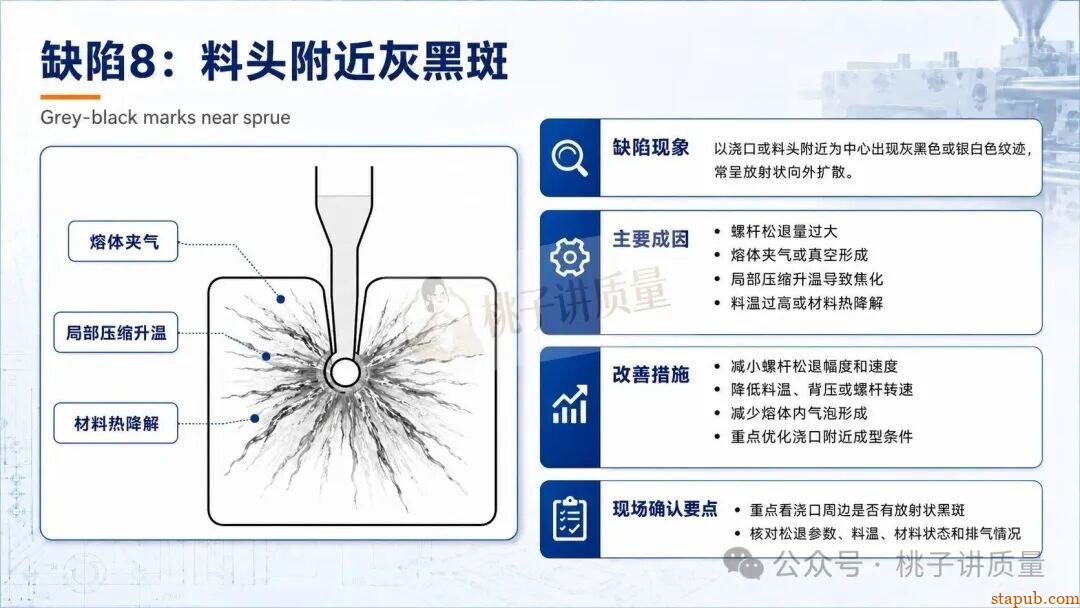

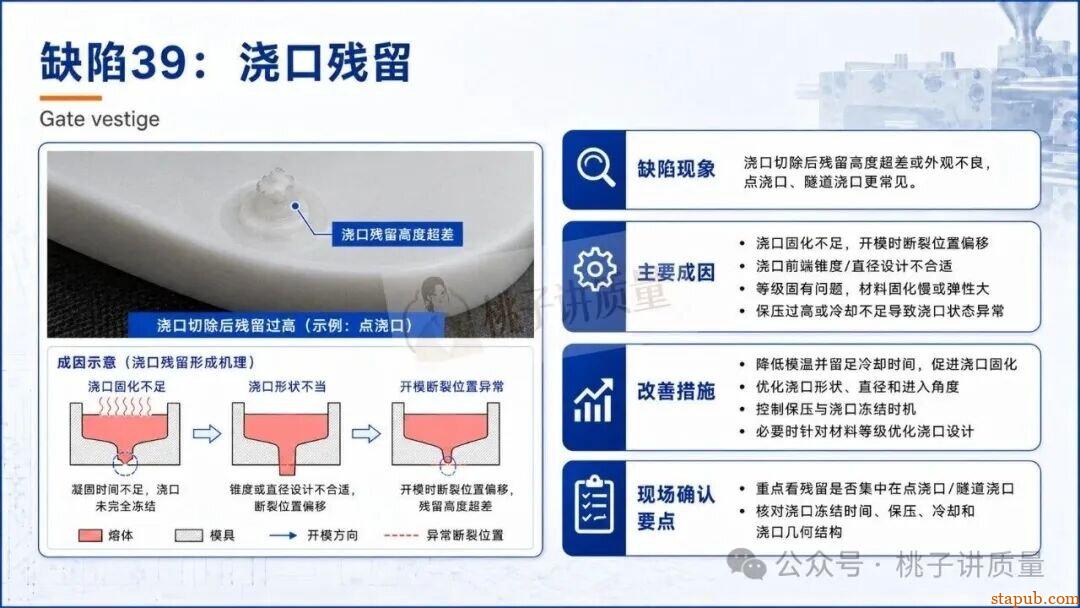

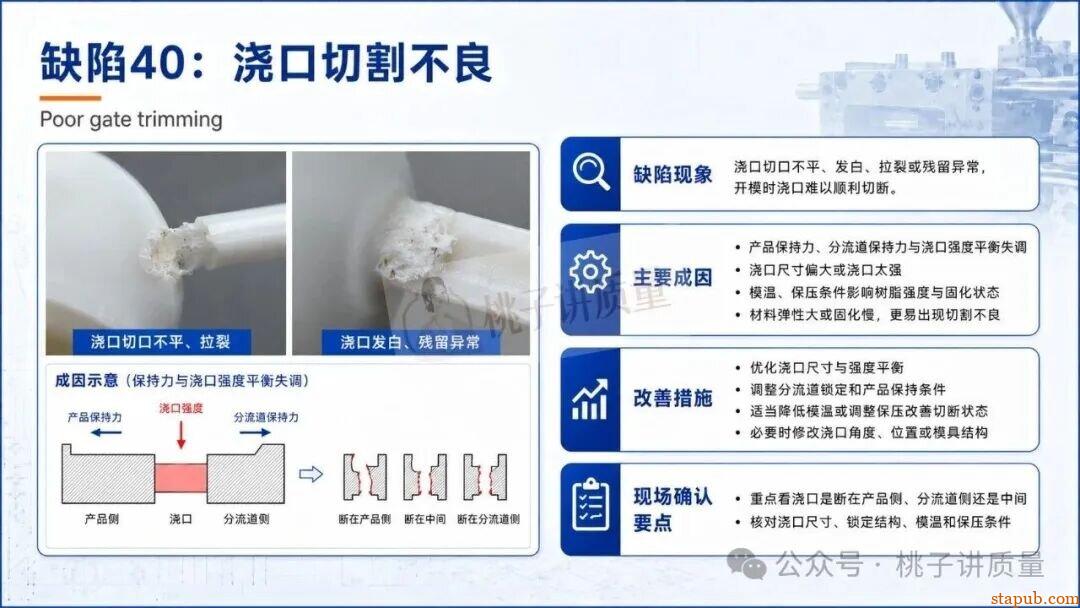

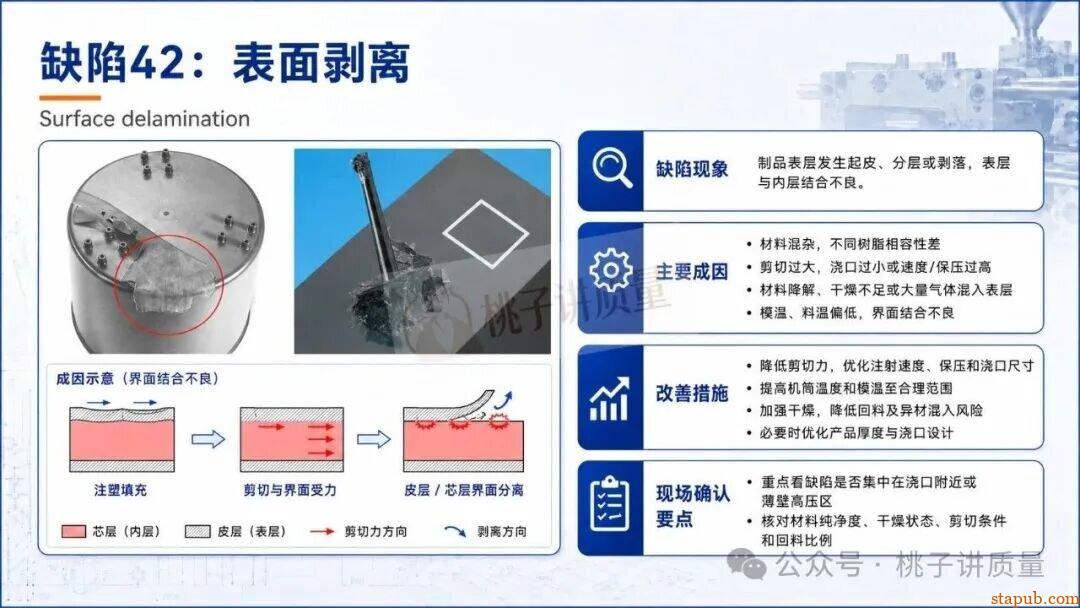

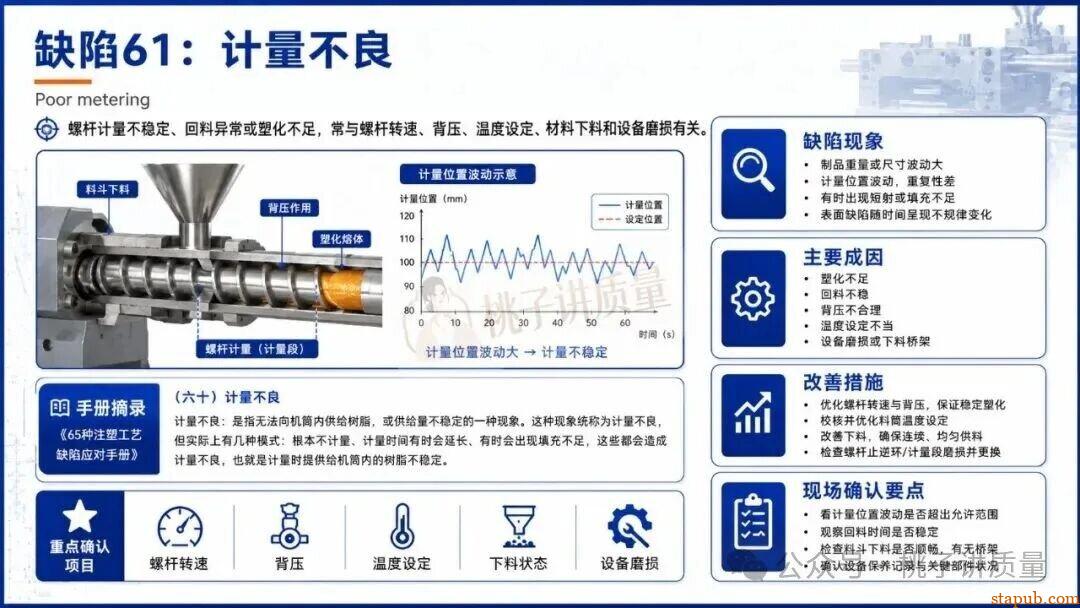

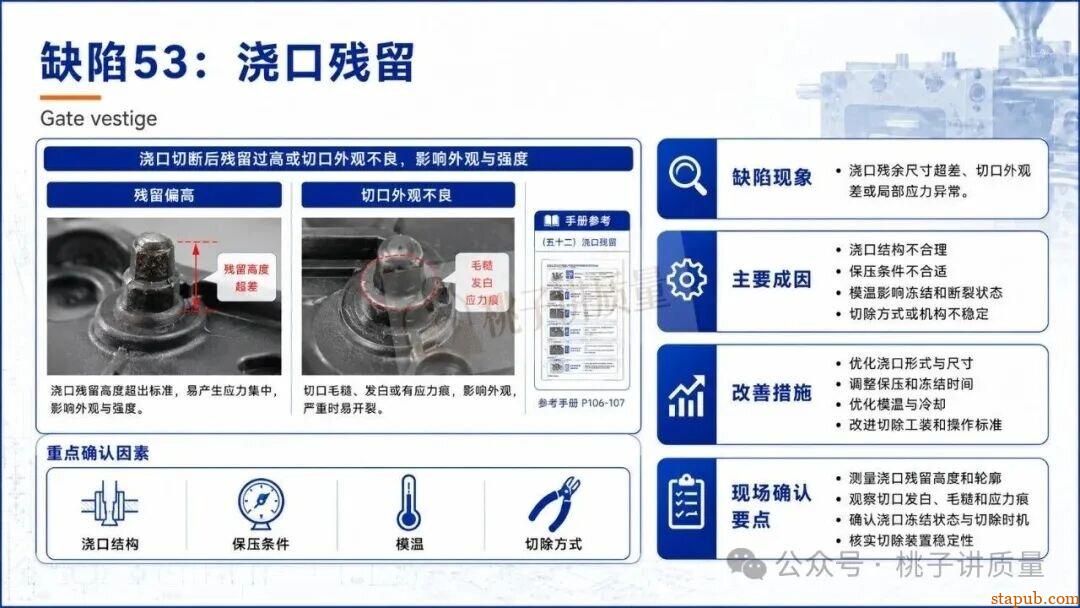

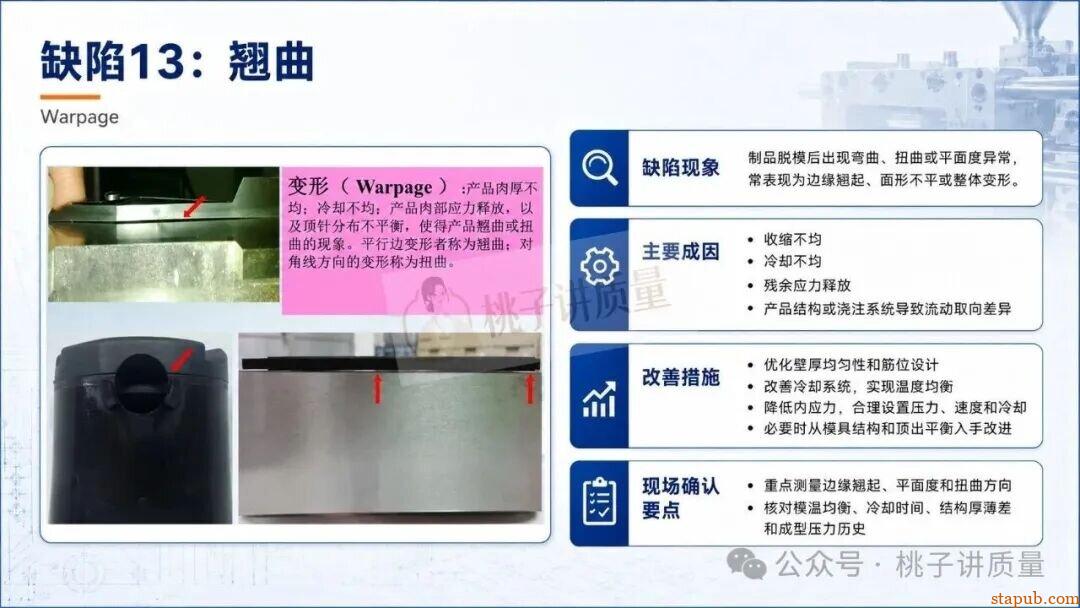

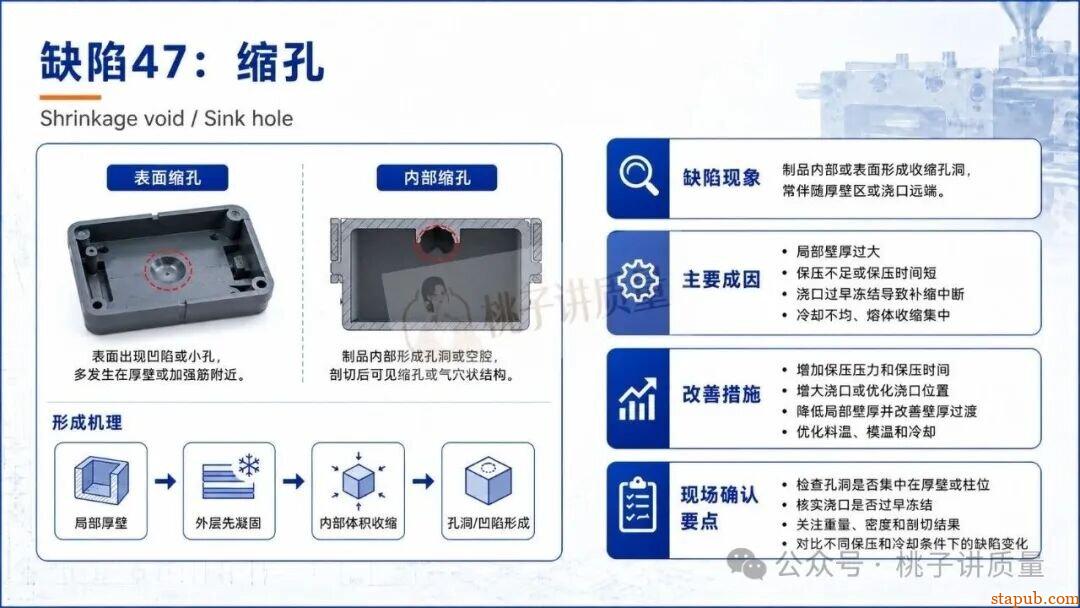

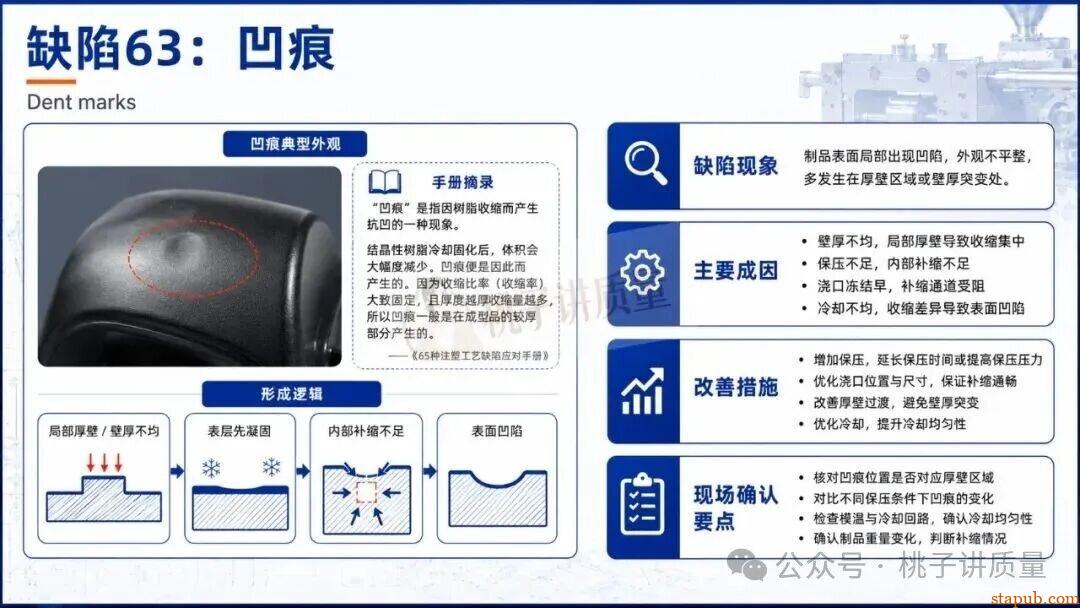

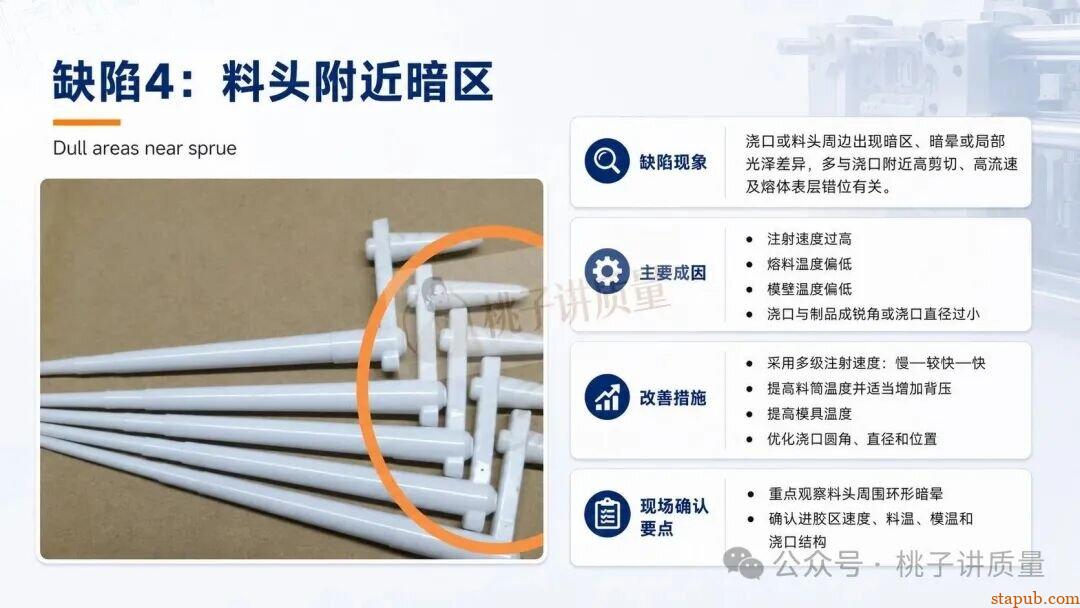

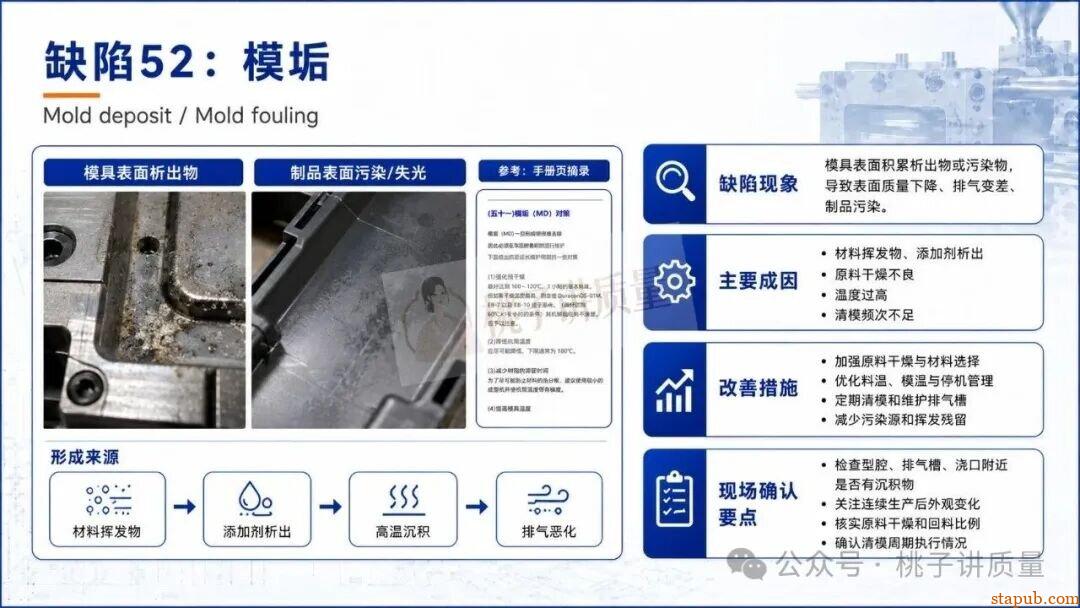

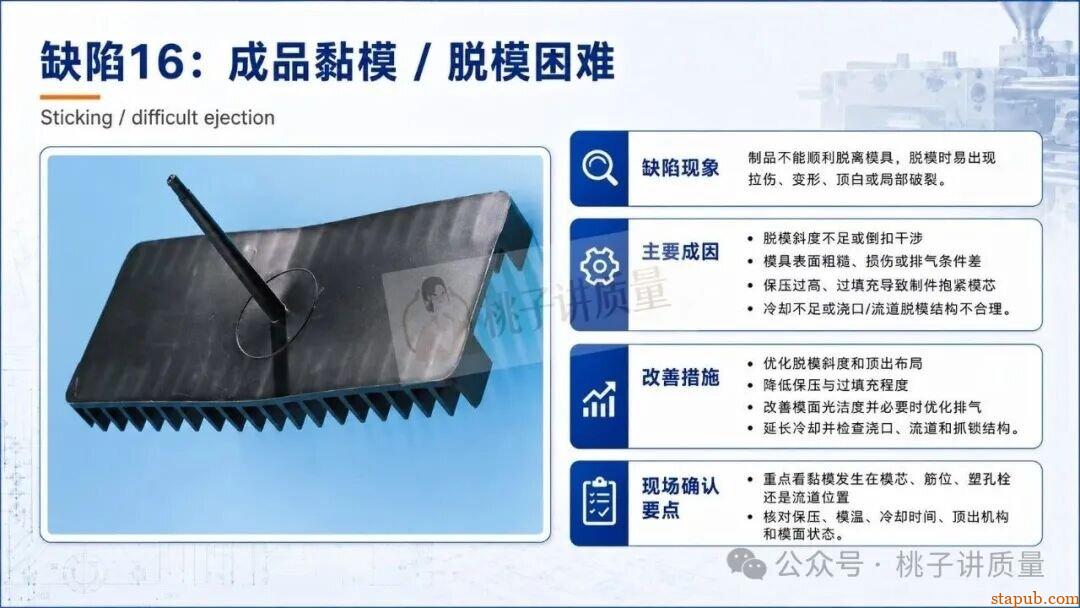

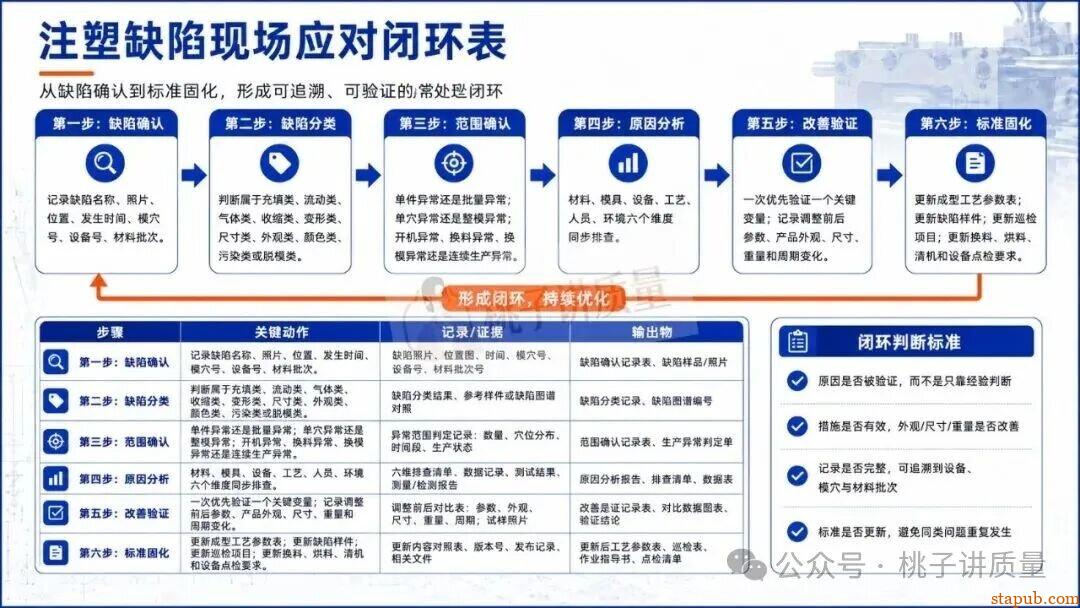

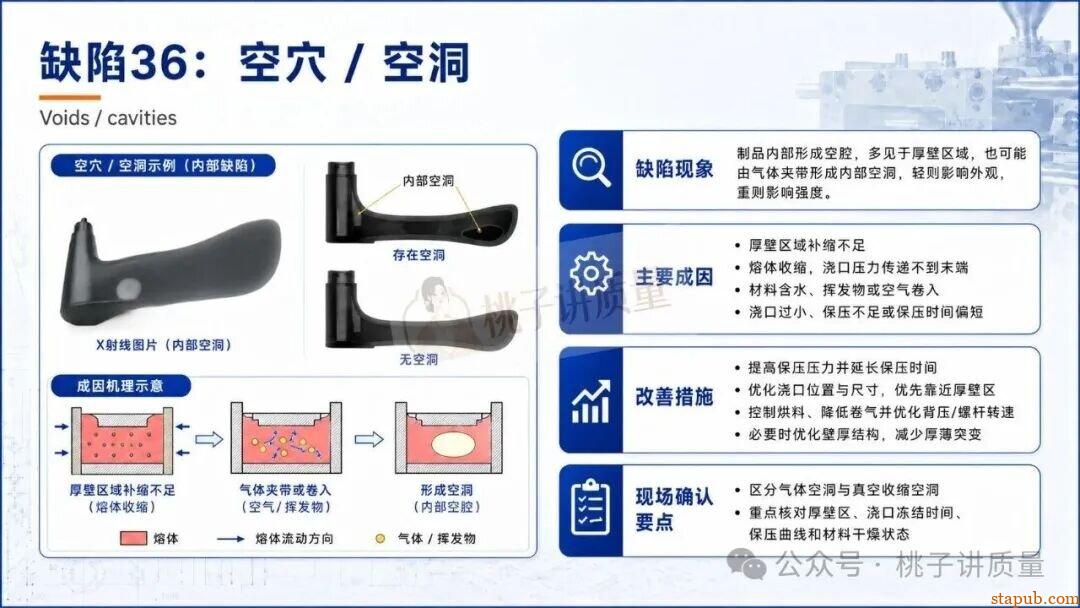

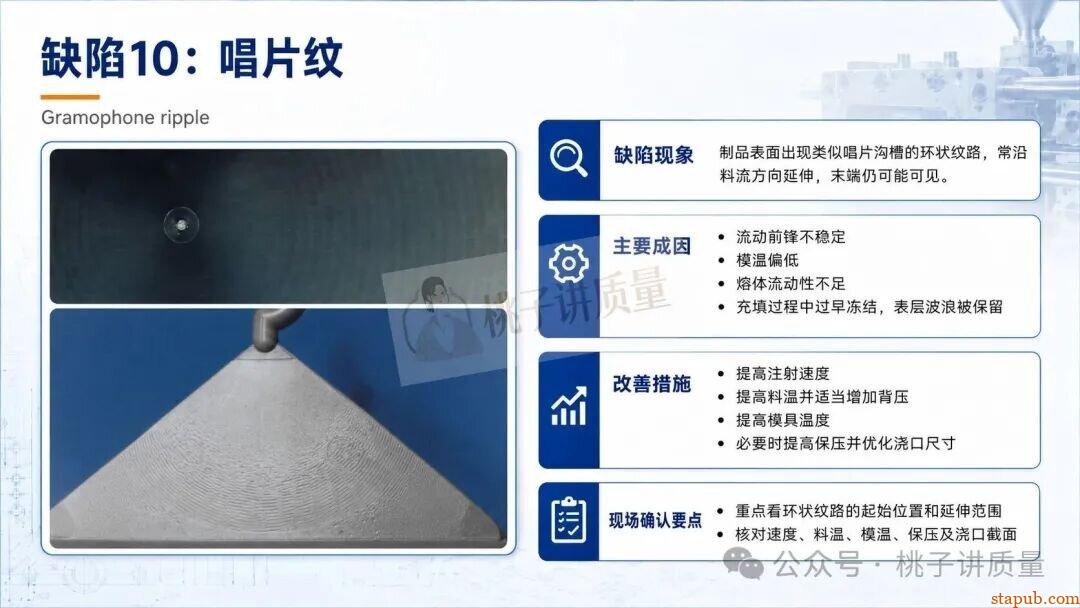

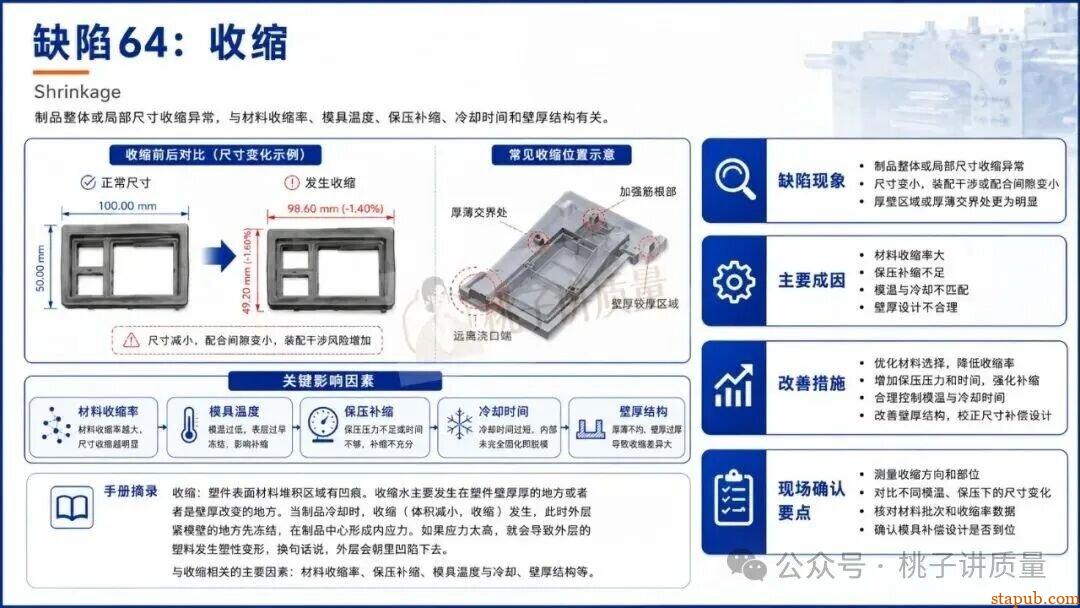

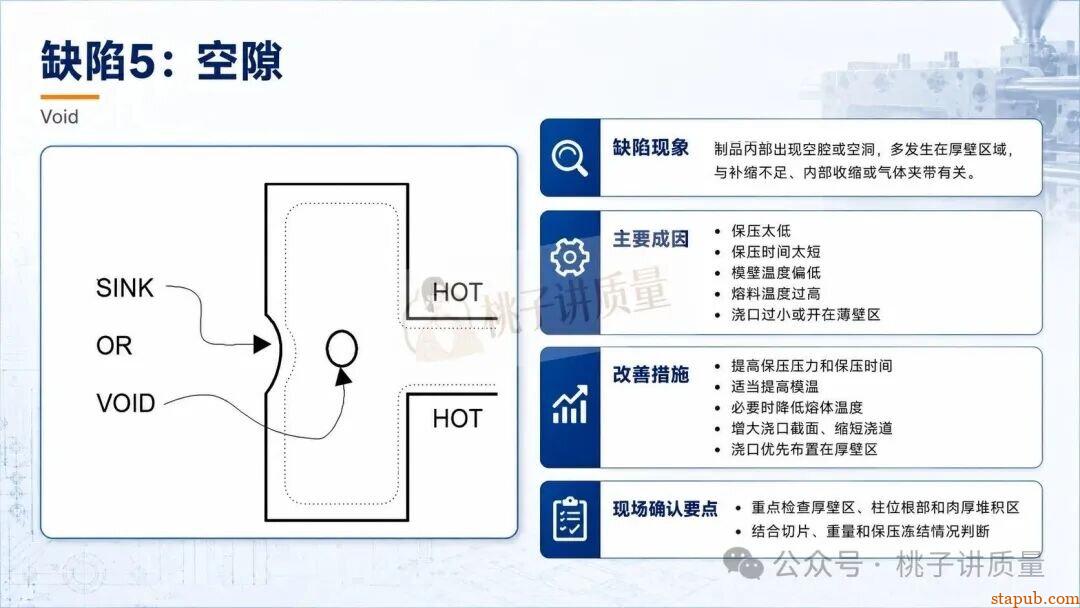

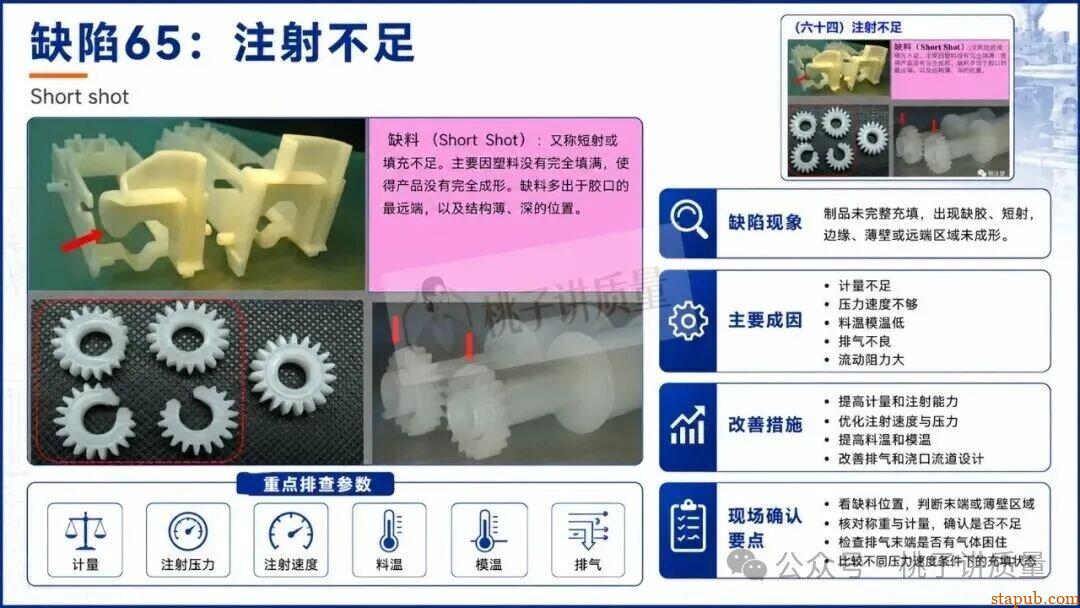

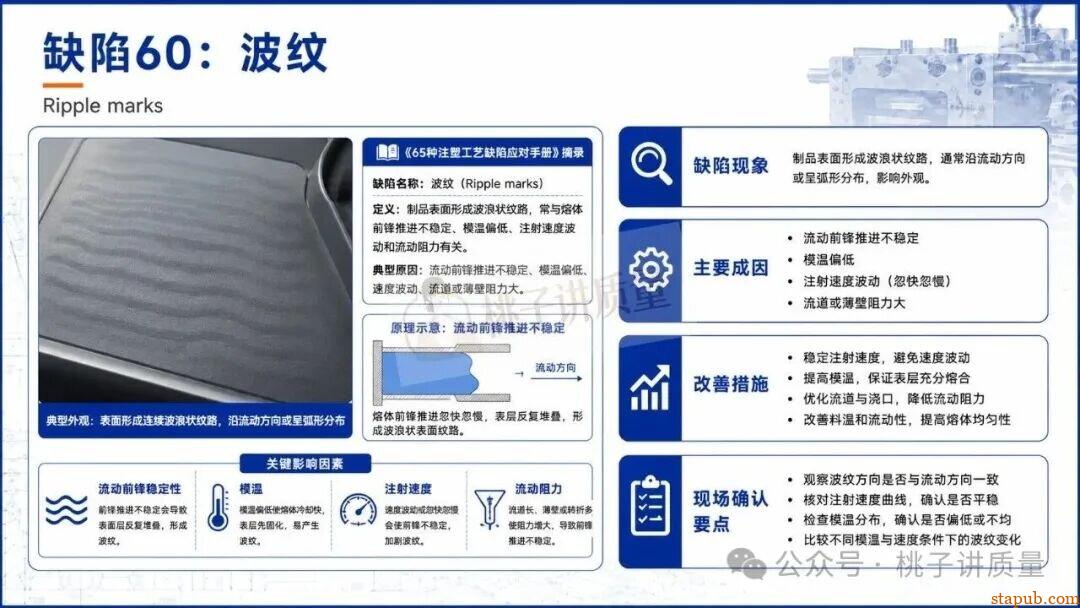

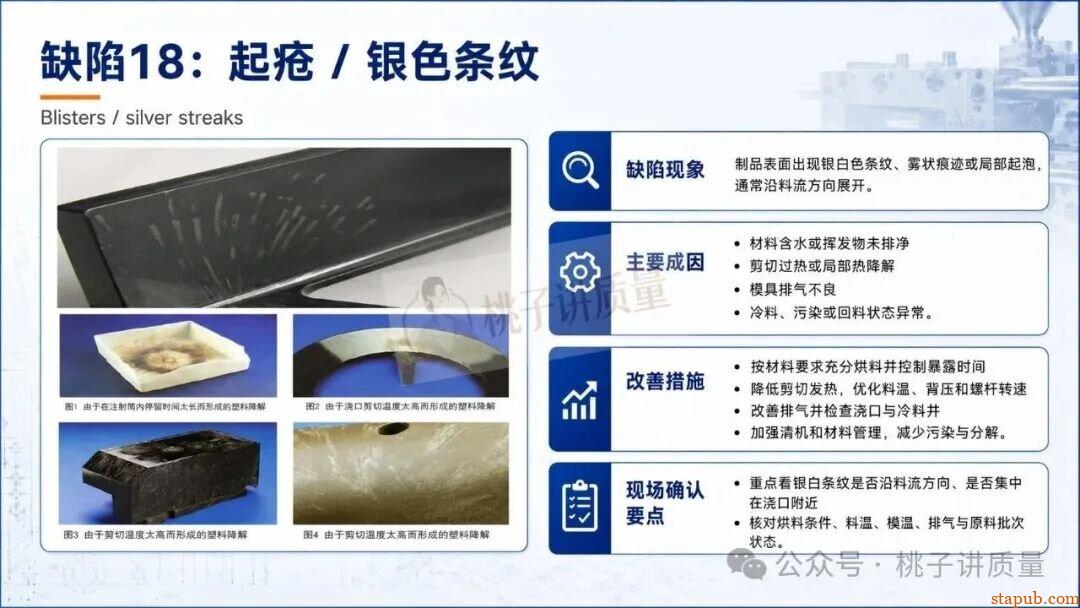

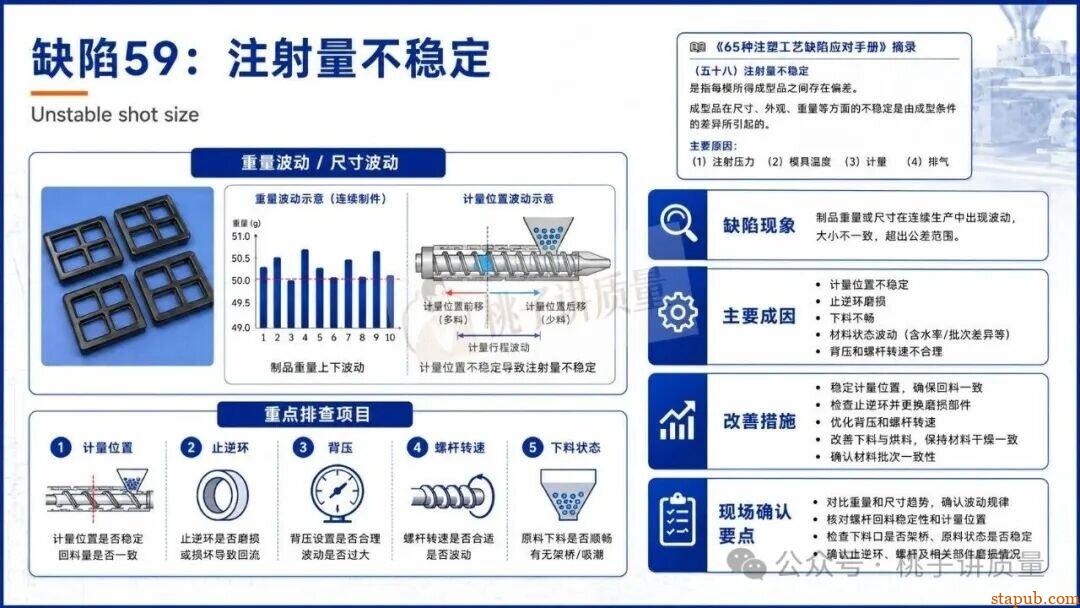

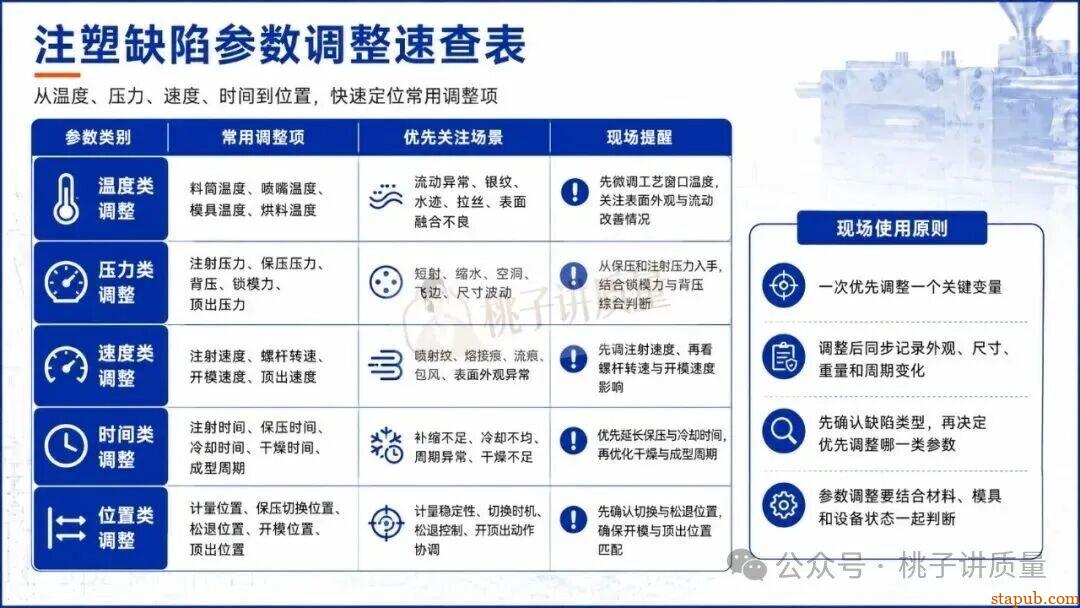

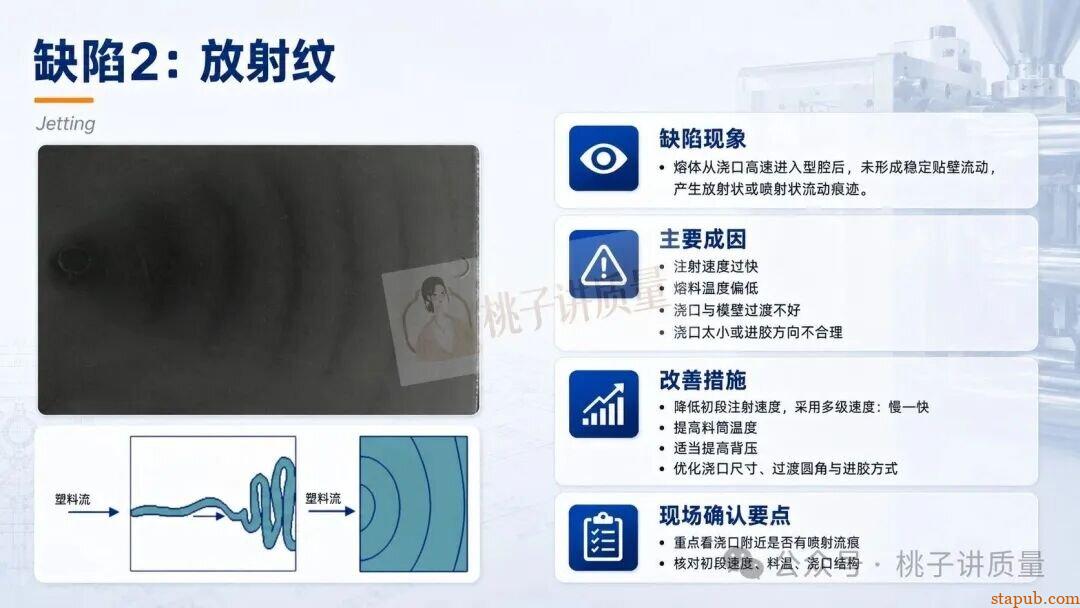

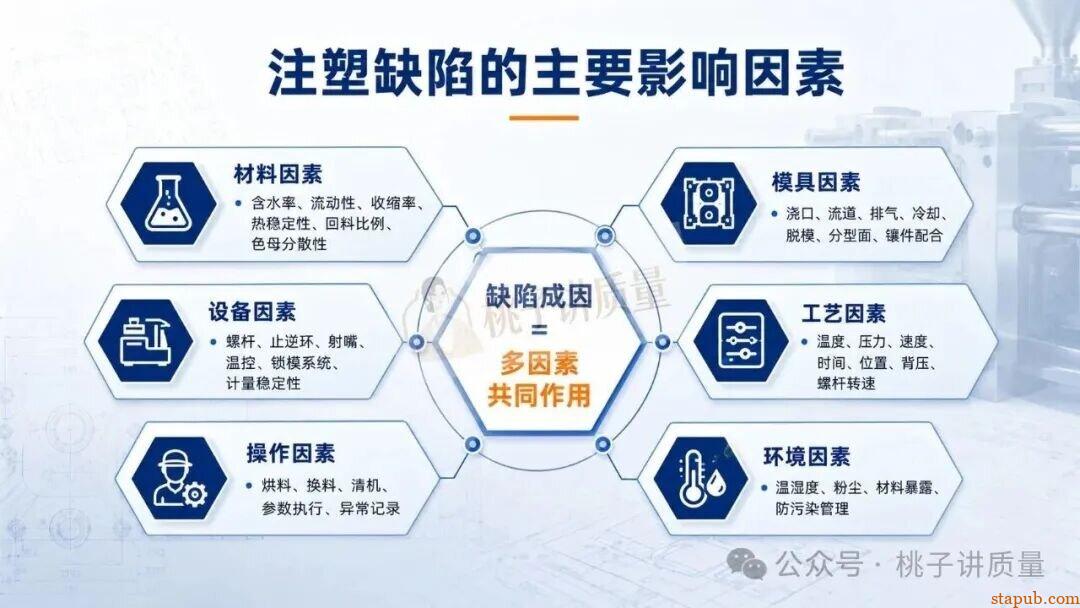

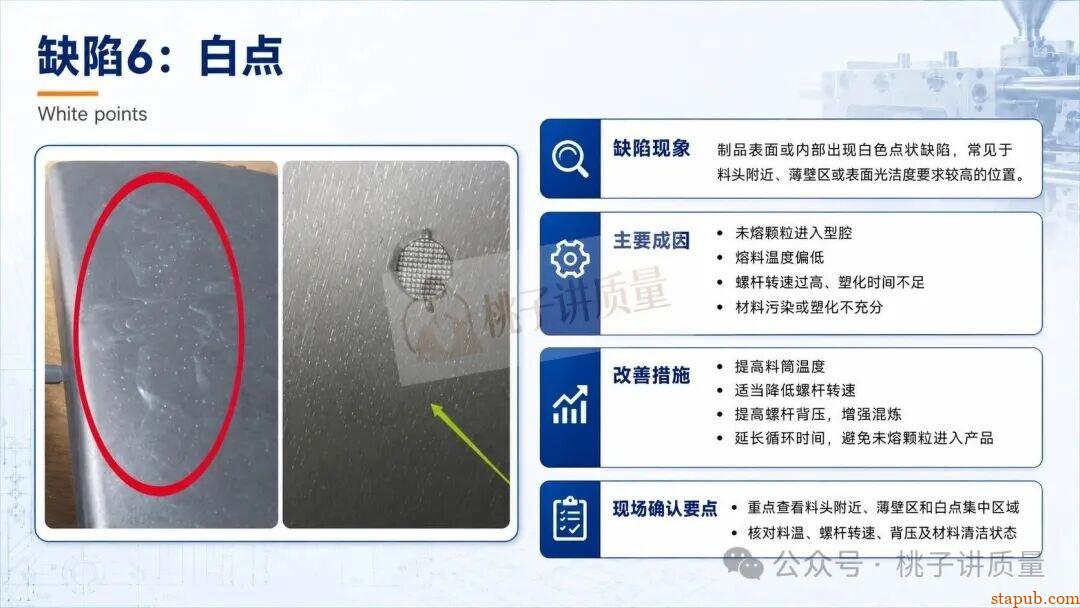

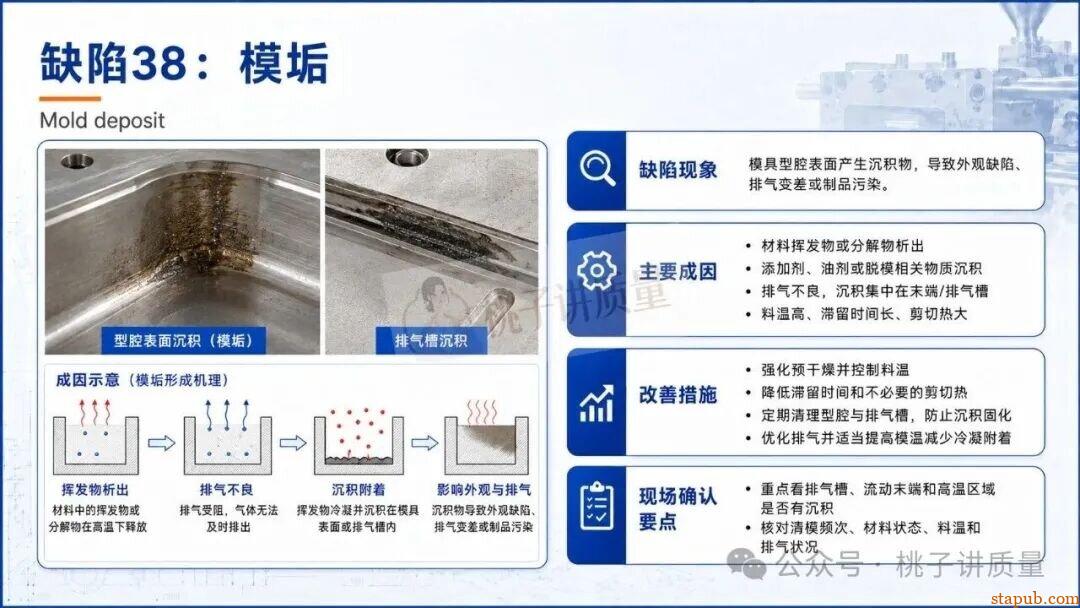

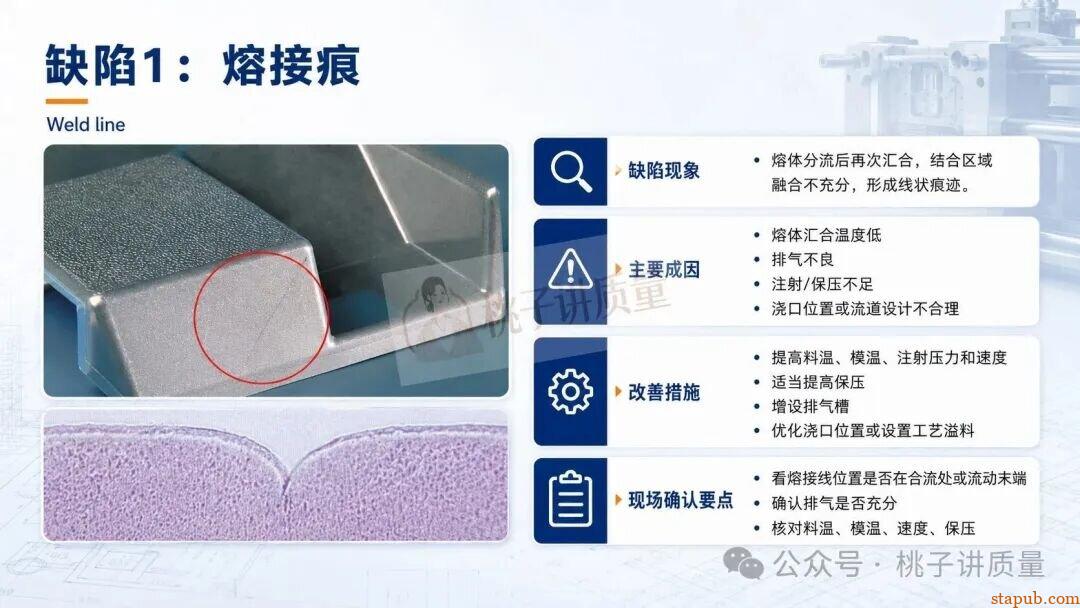

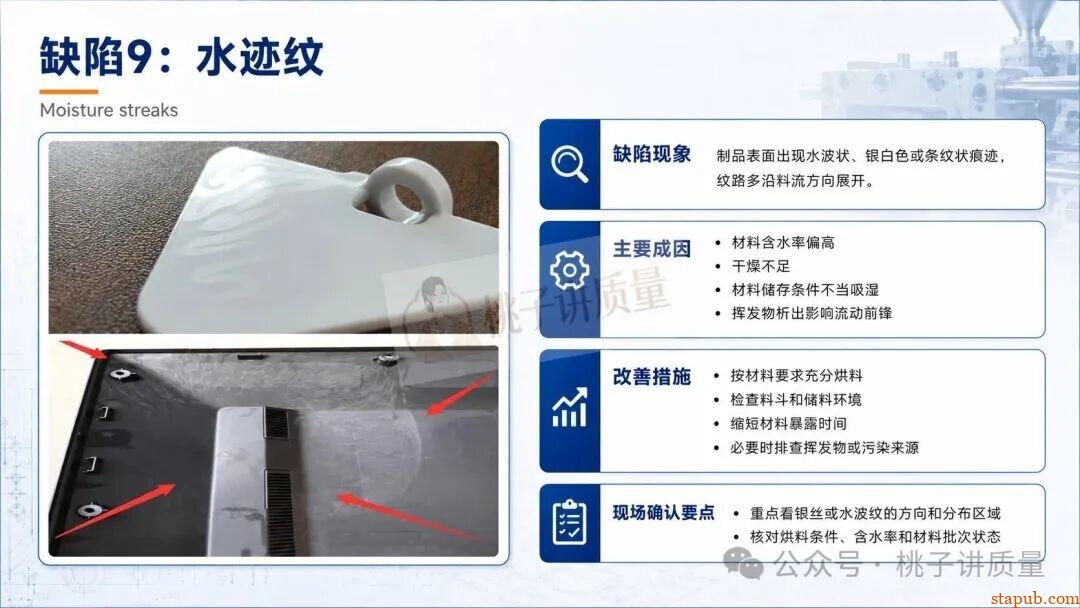

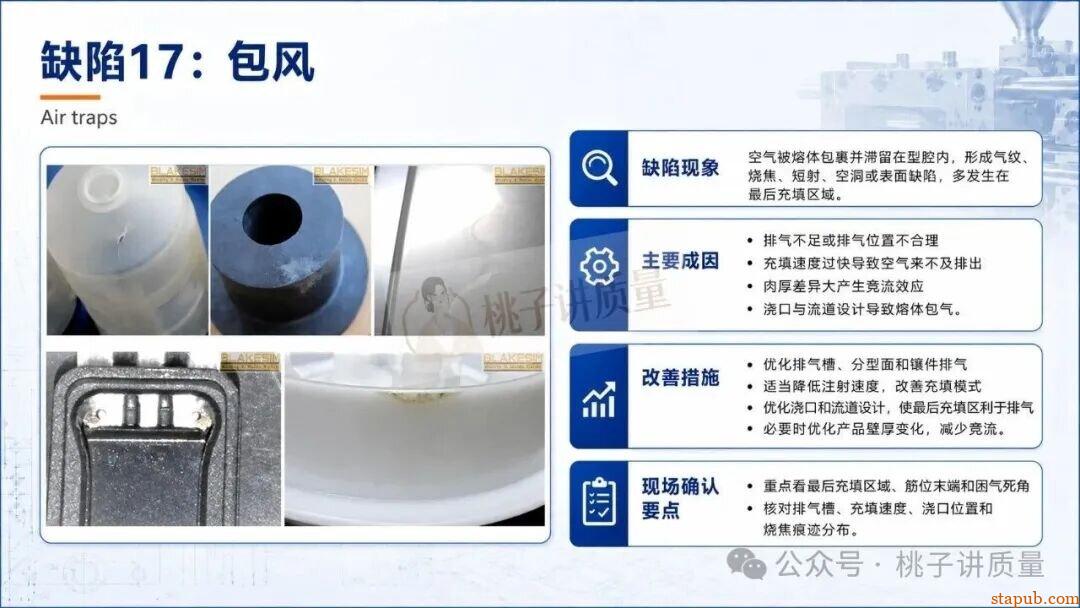

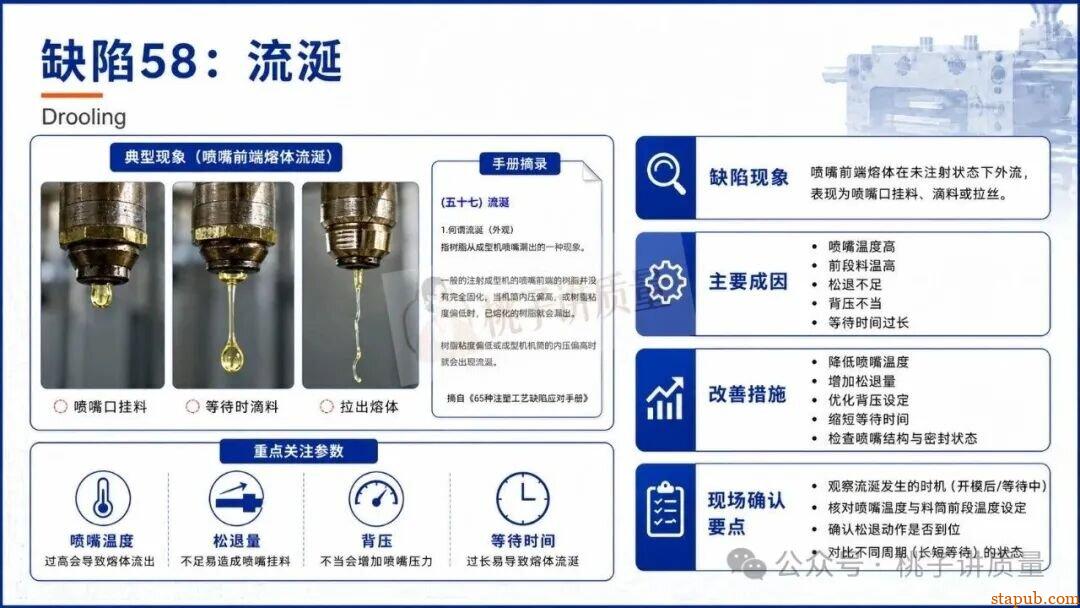

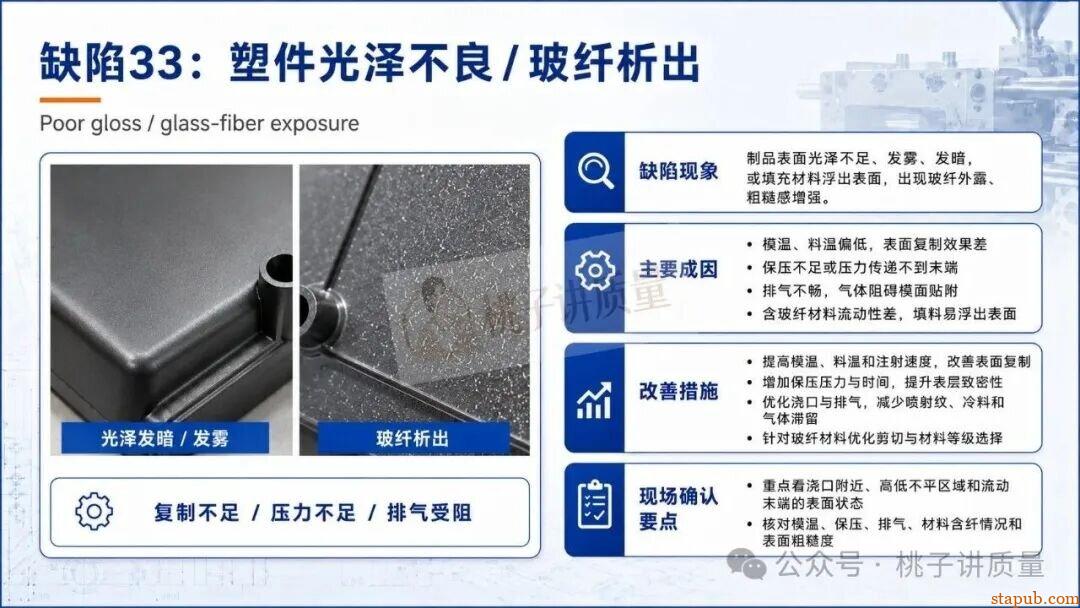

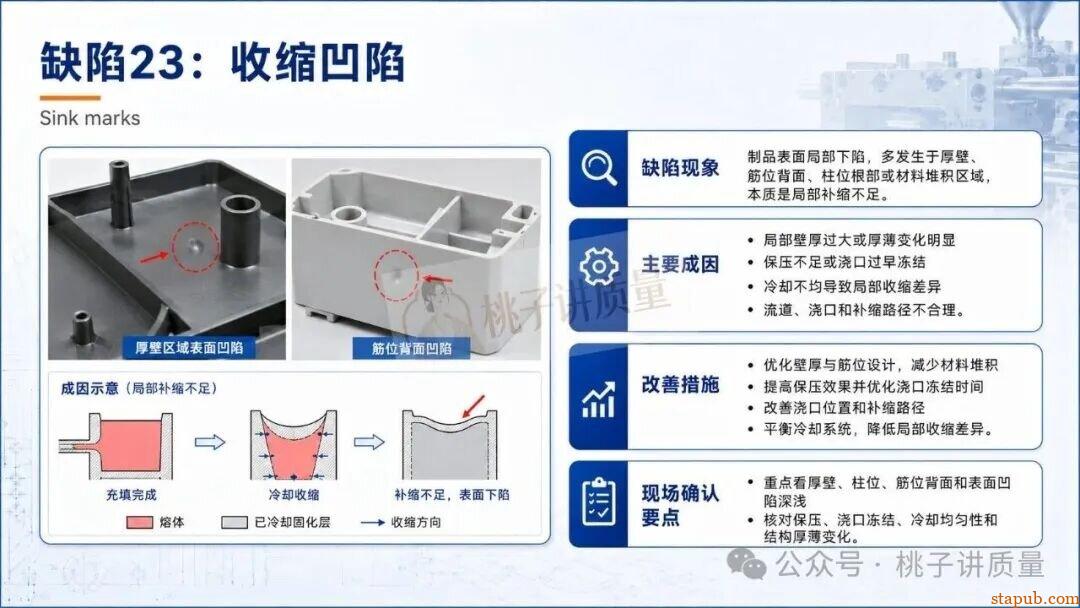

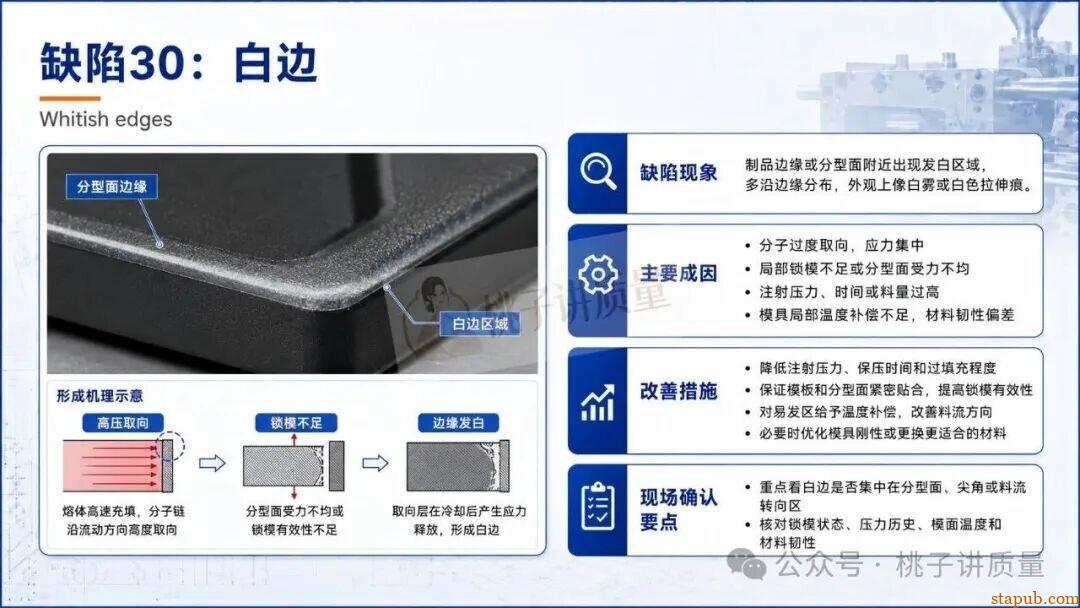

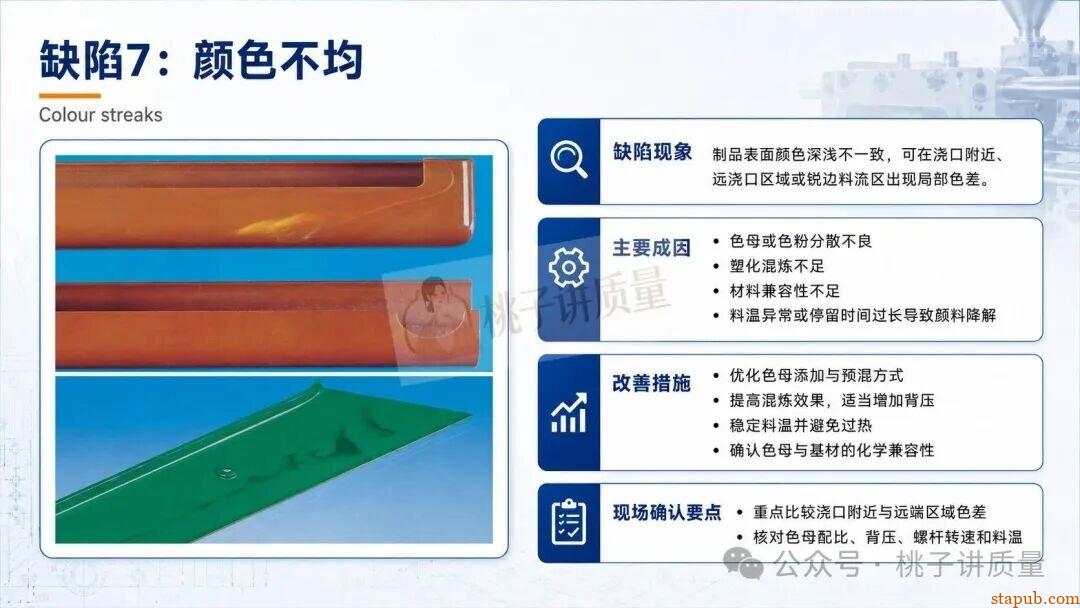

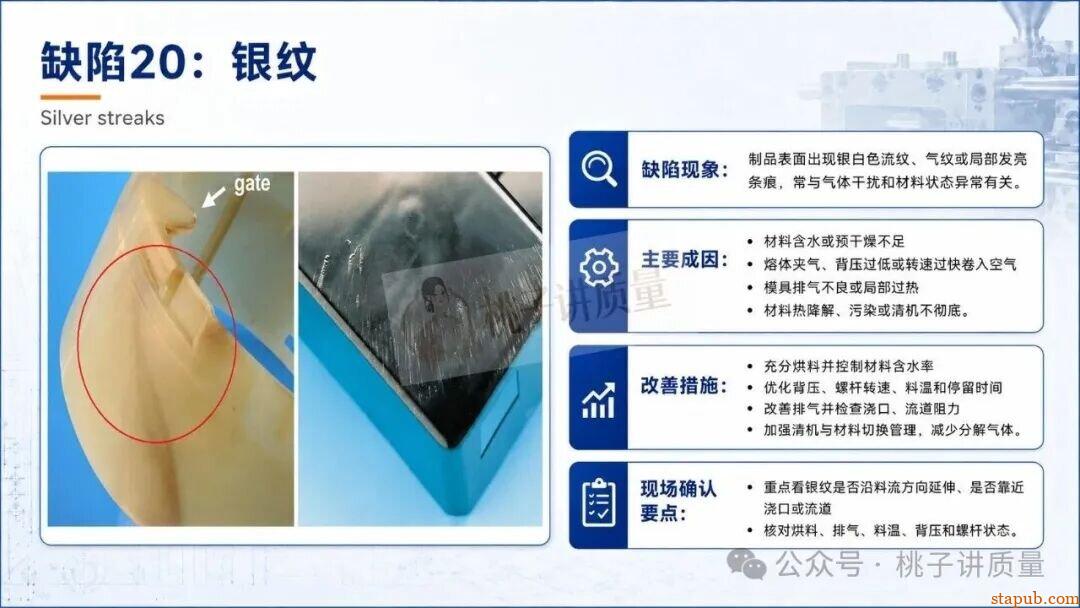

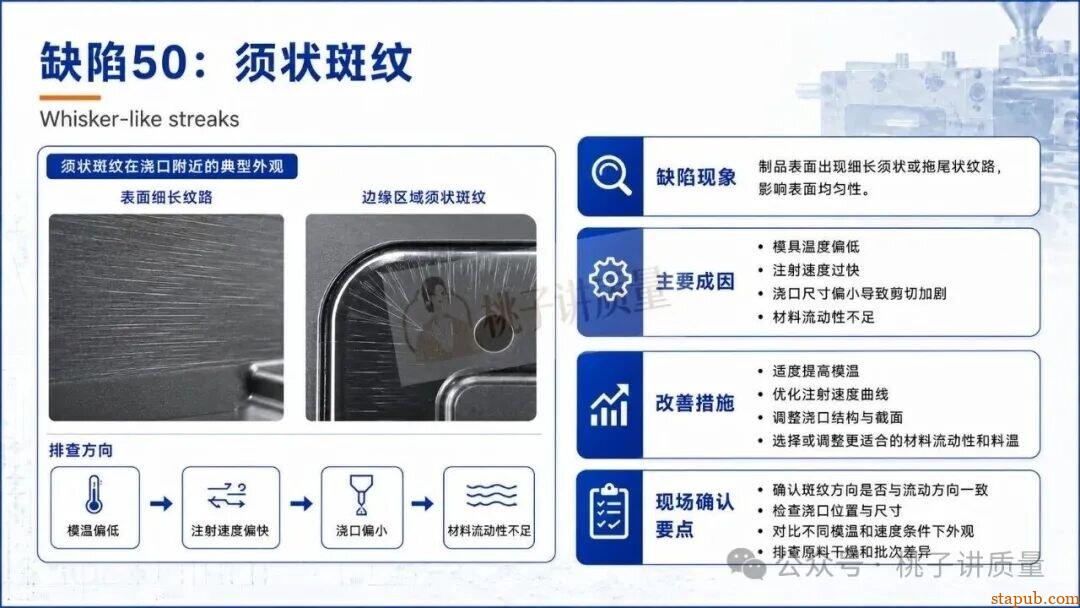

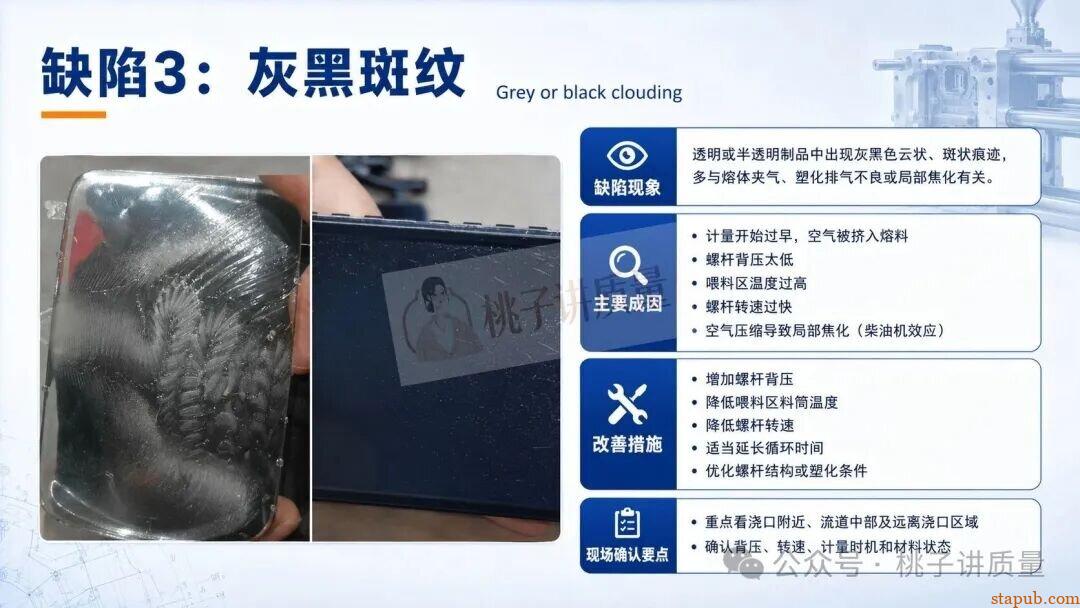

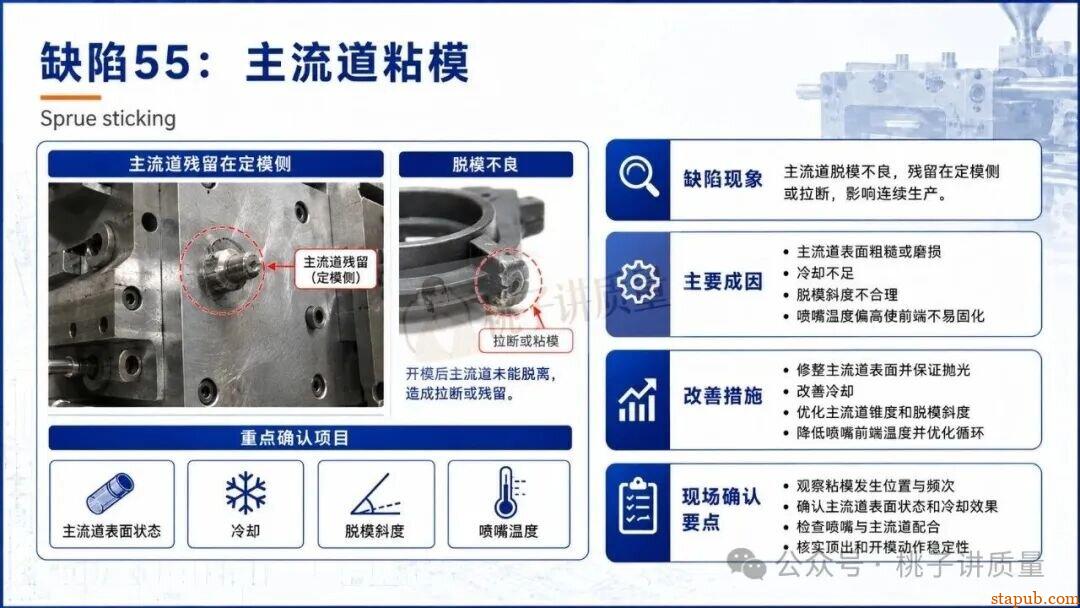

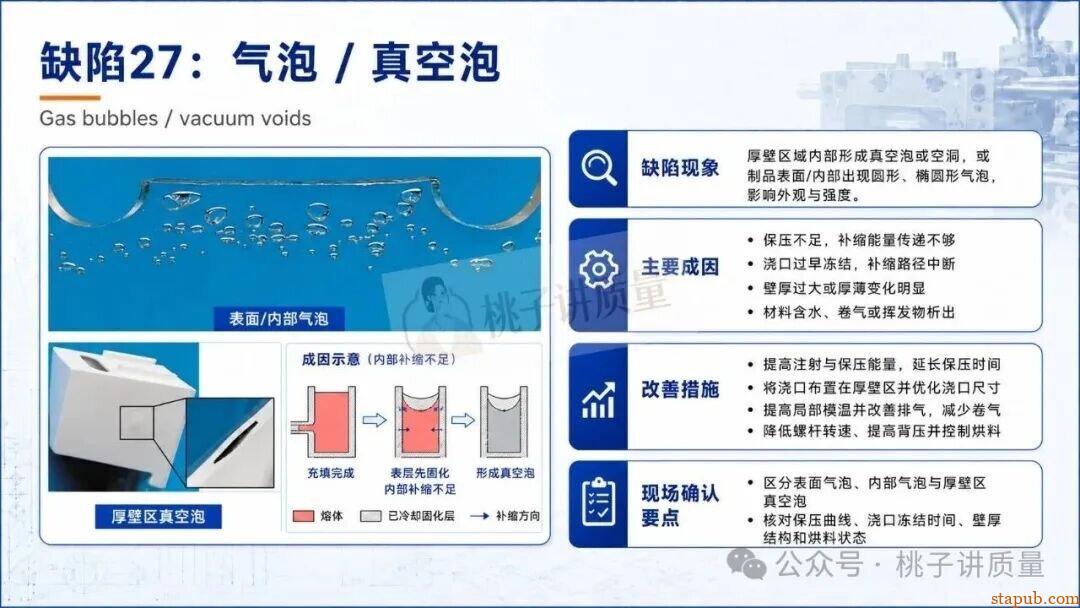

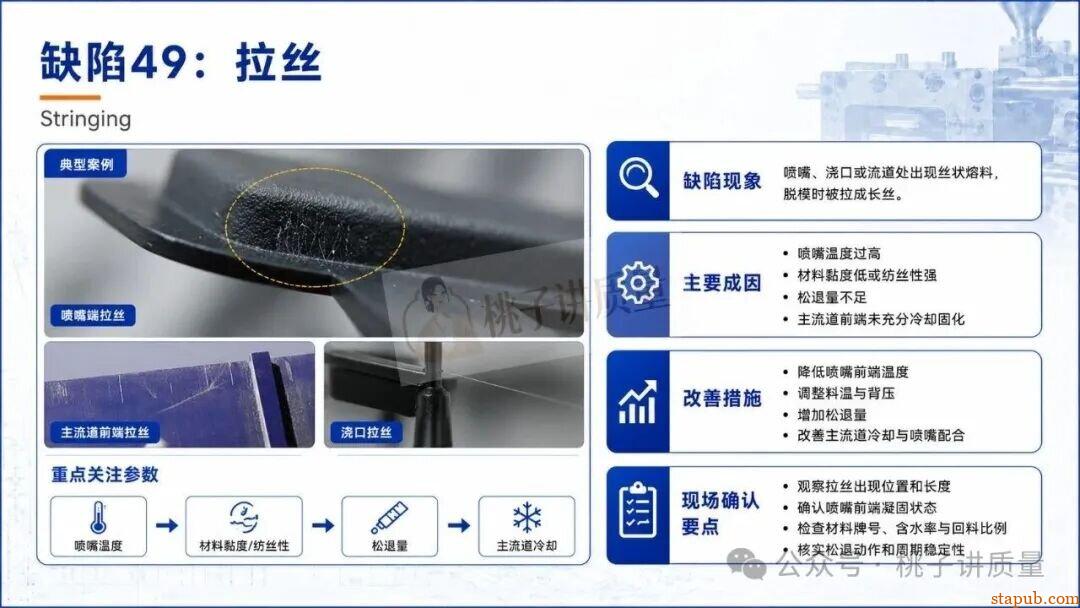

其实注塑缺陷不能只看外观，背后往往是材料、模具、设备、工艺参数、操作方法共同作用的结果。 比如熔接痕，通常出现在两股熔融树脂合流的位置。树脂温度低、模温低、压力传递不足、排气不好，都可能让熔接痕更明显。改善时可以考虑提高树脂温度、模具温度、注射压力和速度，同时优化排气或调整浇口位置。 比如喷射纹，很多时候和浇口设计、注射速度、熔料温度有关。不是一味加快速度，而是要看熔料进入模腔后有没有贴壁流动，必要时用多级注射，或者优化浇口过渡。 比如气孔、空洞、凹陷，重点要看厚壁区域补缩是否足够。保压太低、保压时间太短、浇口太小、浇口位置不合理，都可能导致内部空隙或表面缩痕。 再比如翘曲变形，不能只怪冷却时间。壁厚不均、流动方向收缩差异、模温不均、残余应力大，都会造成变形。很多翘曲问题，最终还要回到产品结构和模具冷却设计上解决。 所以，注塑缺陷分析要按顺序来： 先看缺陷现象，再判断发生位置，再查材料和模具，最后调整工艺参数。 不要把所有问题都归结为“调机不到位”。真正会分析的人，会把缺陷和原因对应起来：温度、压力、速度、保压、冷却、排气、浇口、材料干燥，每一项都要有判断依据。 注塑缺陷不是靠蒙着调，而是靠逻辑排查。
