什么是GD&T几何公差？我们为什么要掌握GD&T几何公差？

共计 2172 个字符，预计需要花费 6 分钟才能阅读完成。

先看三个问题：

• 一根轴，直径做准了10±0.01mm，但它稍微有点弯。装到轴承里，一转就咯噔咯噔响👉谁的问题？
• 两个孔，直径和中心距都对，但孔是歪着打的。工装插不进去👉谁的锅？
• 一批零件，尺寸全部合格，客户却投诉“装不上”👉图纸到底哪里没标清？

这些场景指向同一个答案：你只控制了尺寸，没控制几何形状和位置。这就是GD&T要管的事。

一、什么是GD&T几何公差

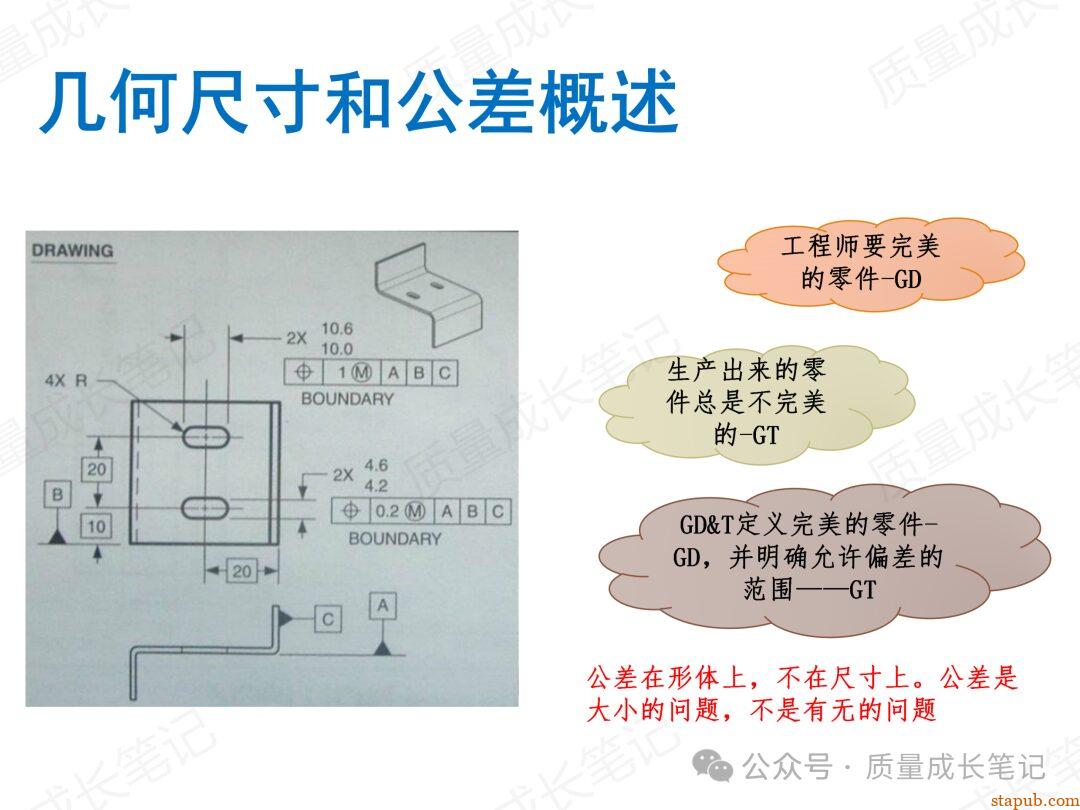

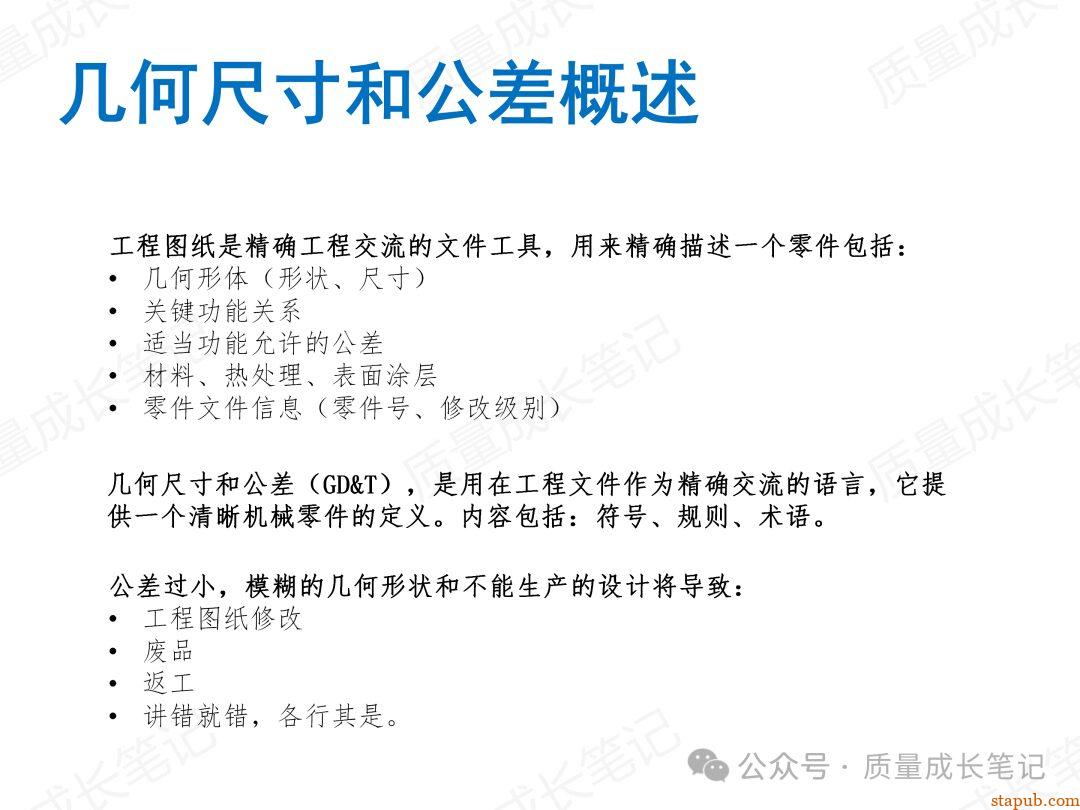

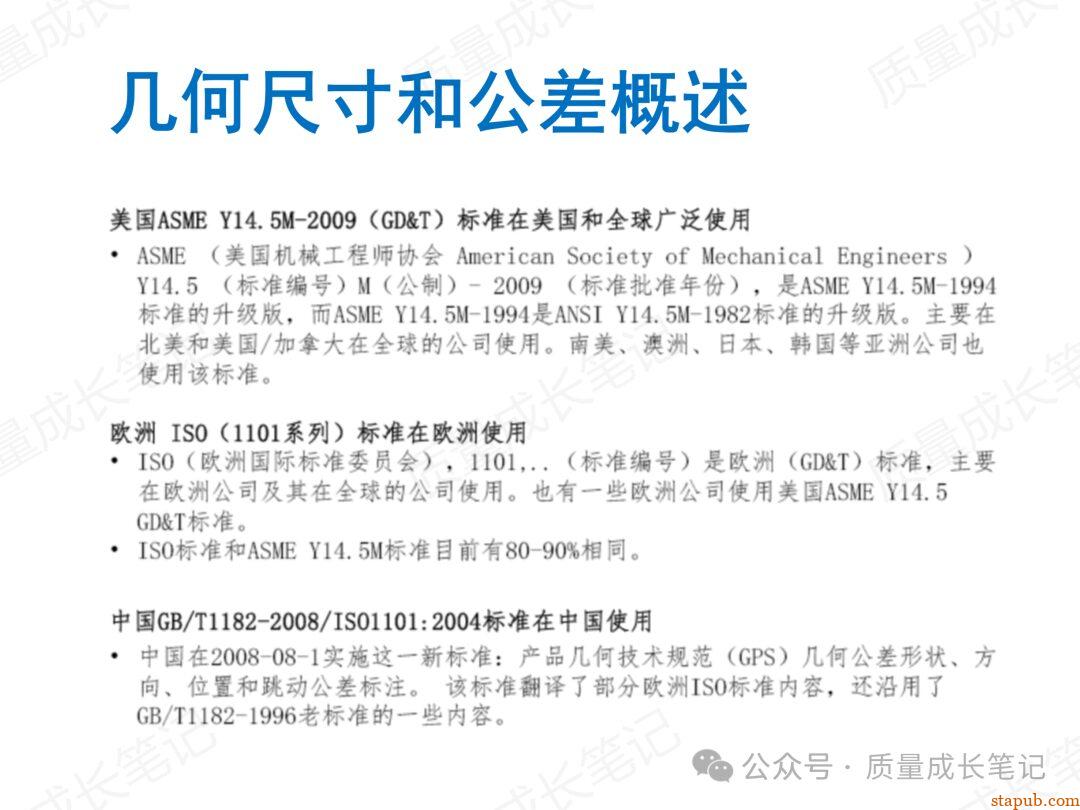

GD&T全称Geometric Dimensioning and Tolerancing，中文叫几何尺寸与公差。它是一套用标准化符号在图纸上精确表达零件几何特征控制要求的国际工程语言。 一句话区分：

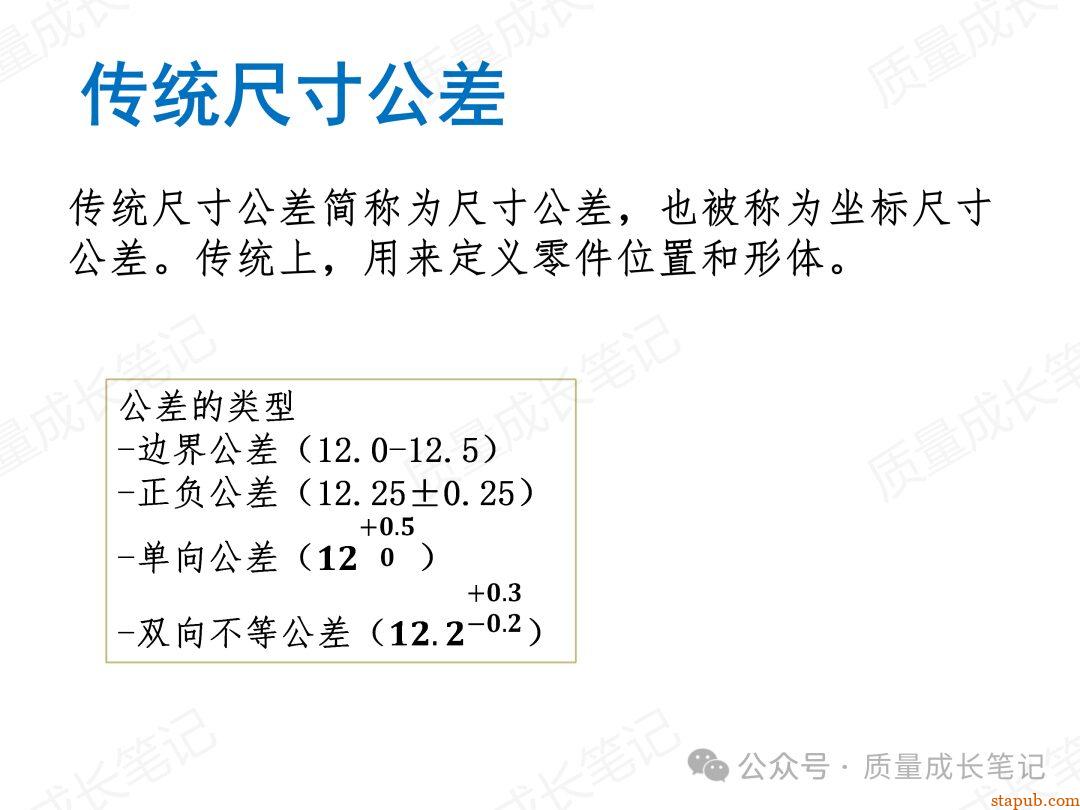

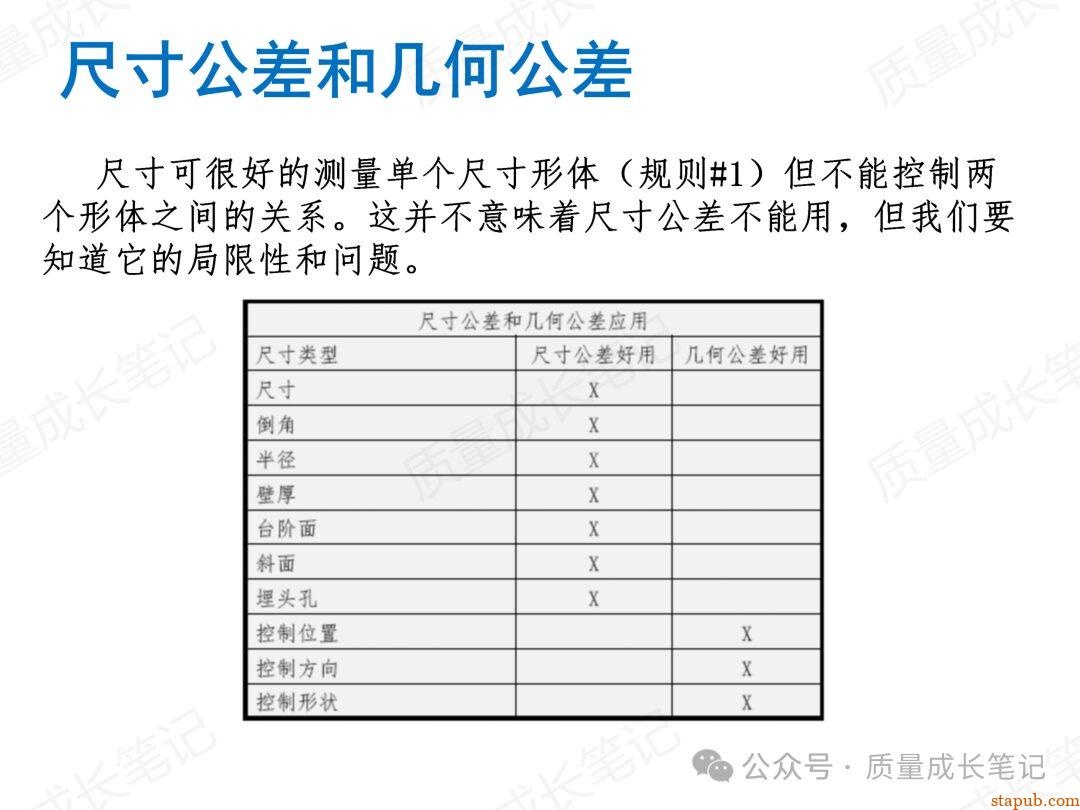

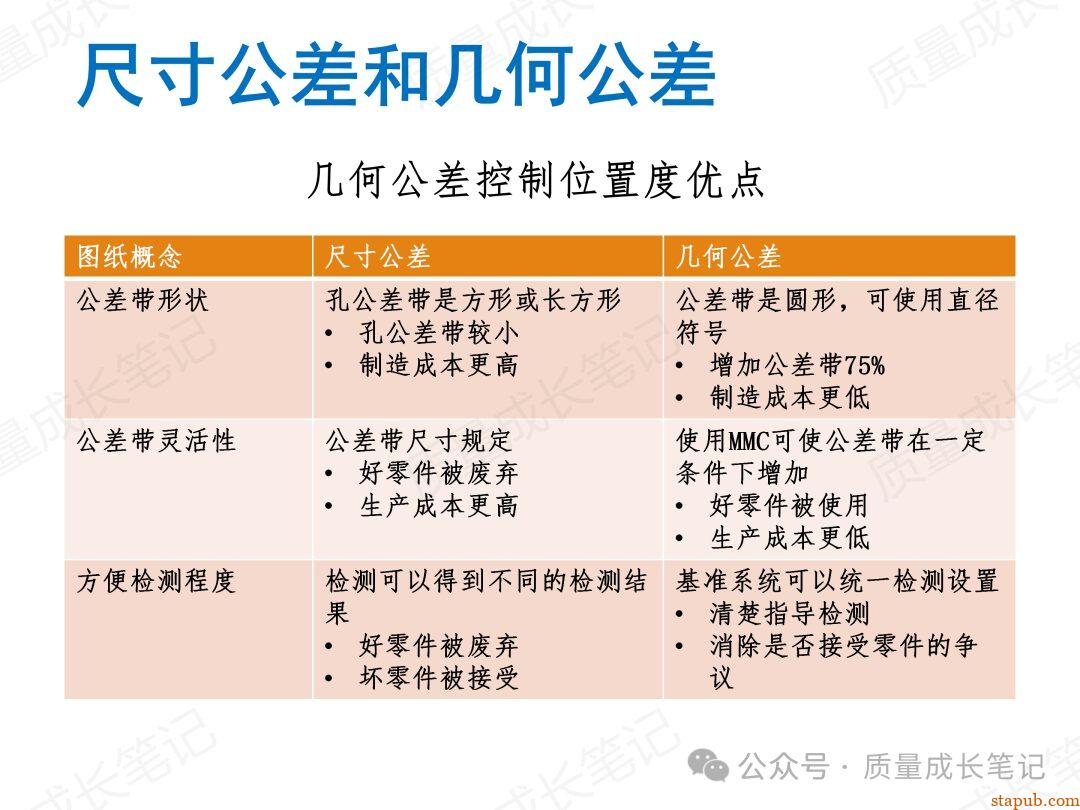

• 尺寸公差管的是“长了还是短了”。比如轴直径10±0.01mm。
• GD&T几何公差管的是“弯了没？歪了没？对得齐不？转得稳不？”

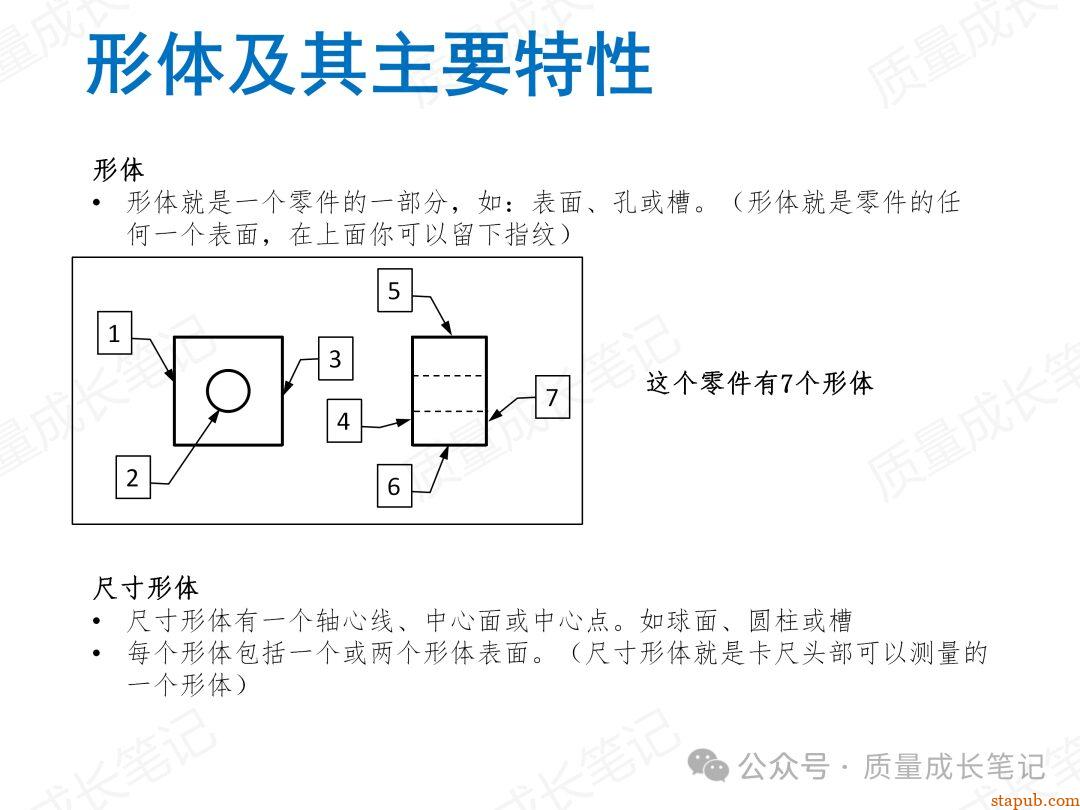

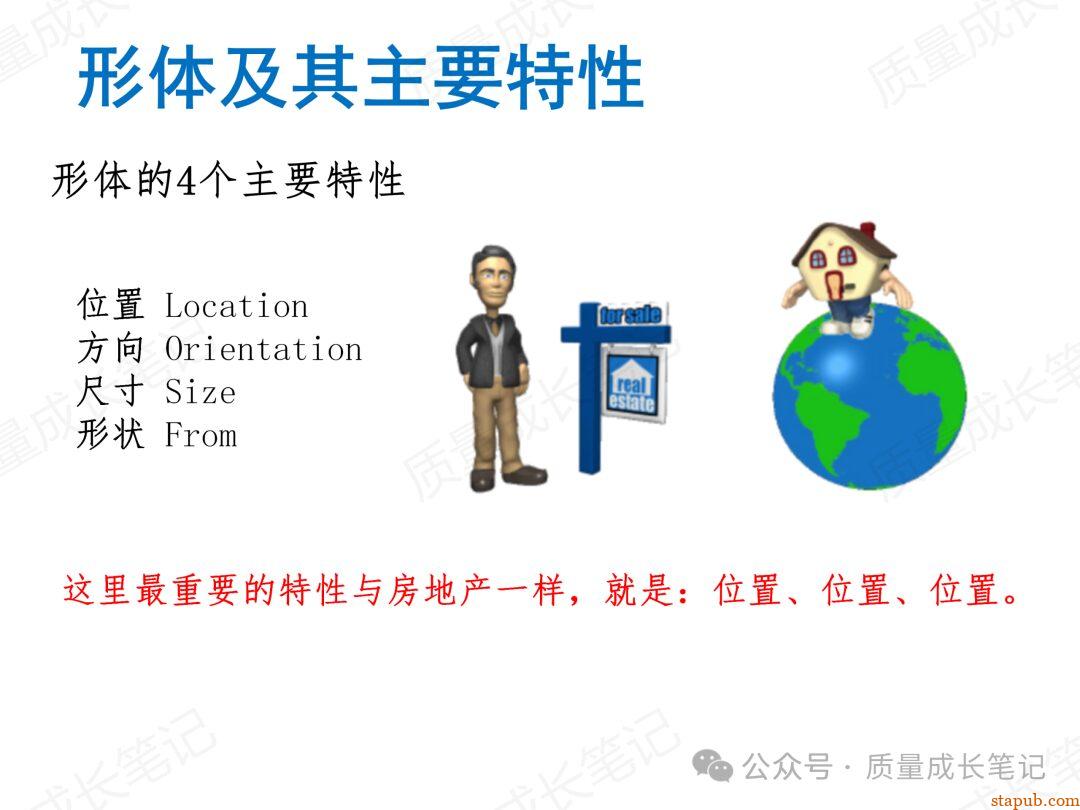

具体来说，GD&T控制四类误差：形状、方向、位置、跳动。

• 形状：零件本身直不直、平不平、圆不圆（直线度、平面度、圆度、圆柱度）。
• 方向：两个特征之间平行不、垂直不、倾斜不（平行度、垂直度、倾斜度）。

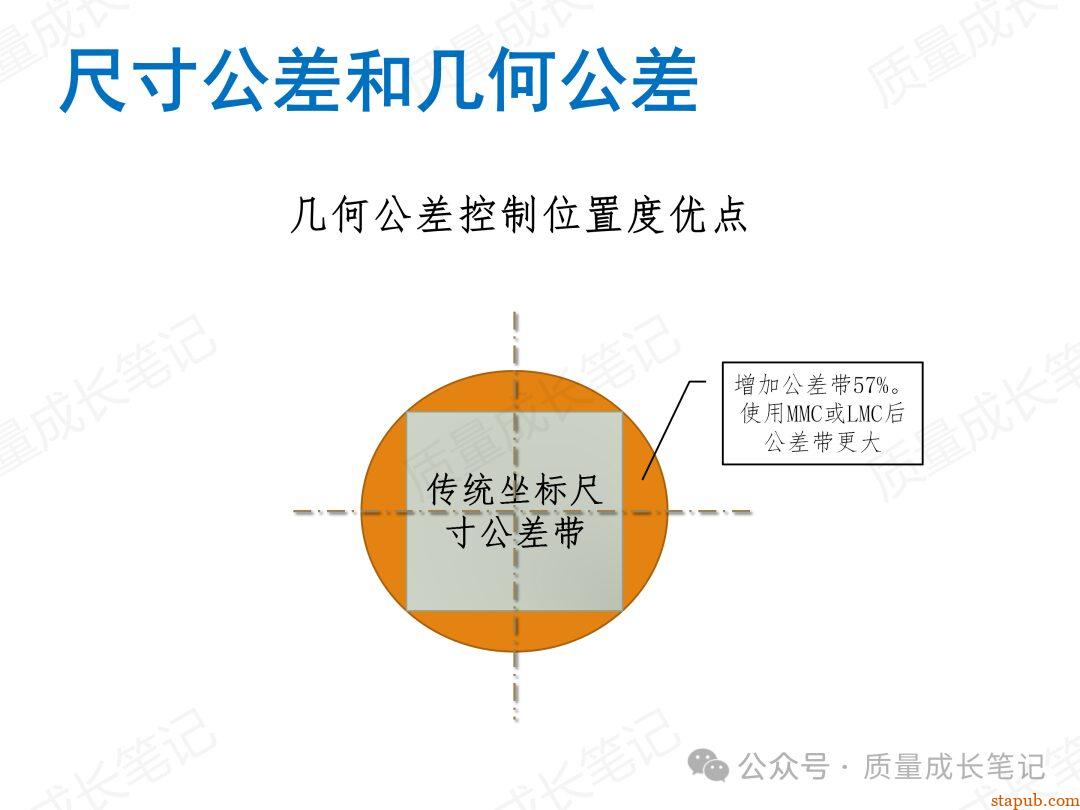

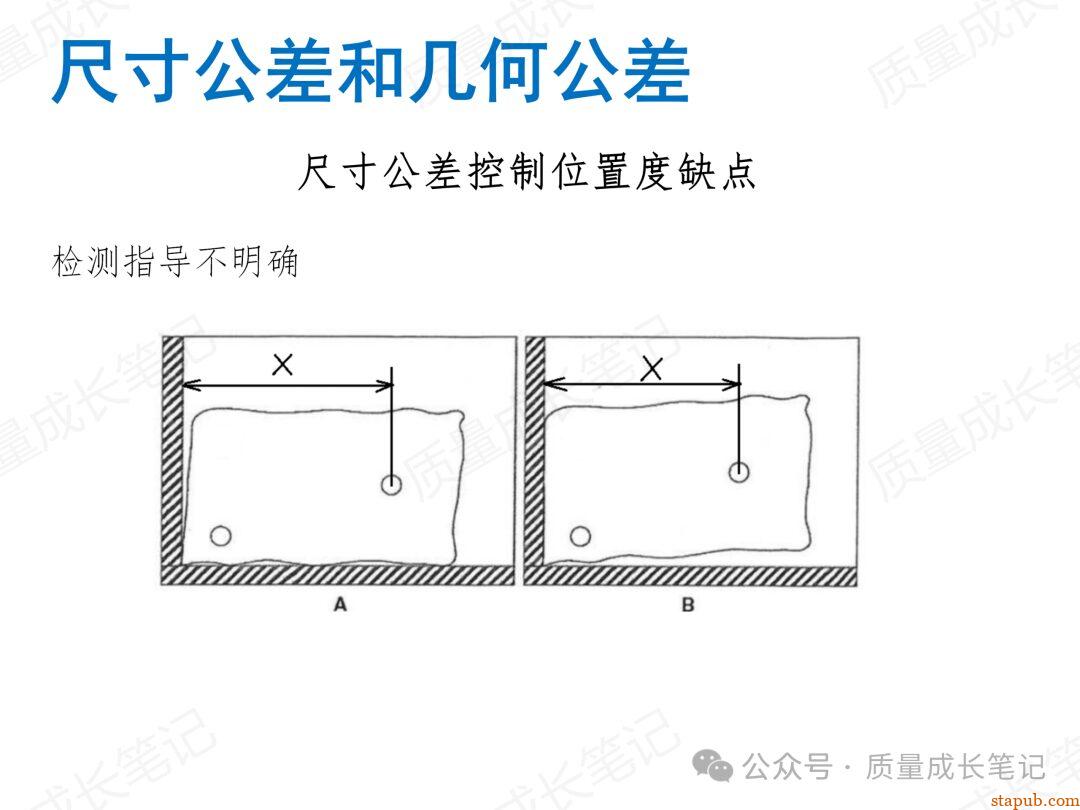

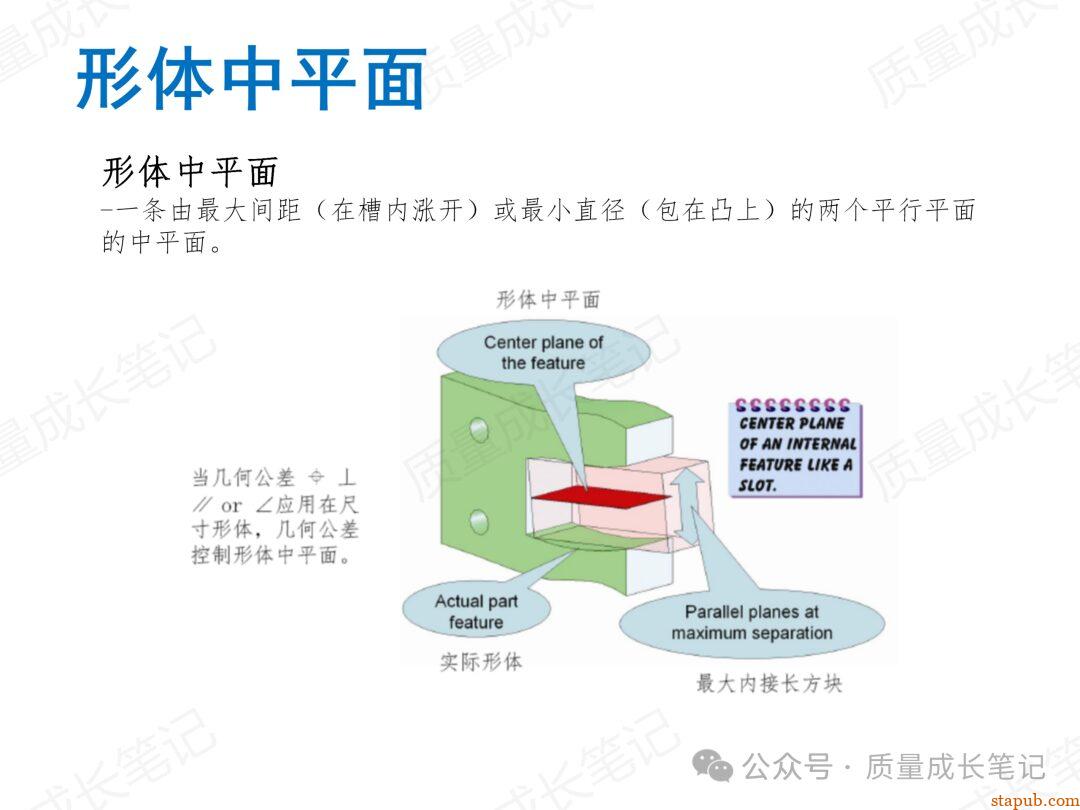

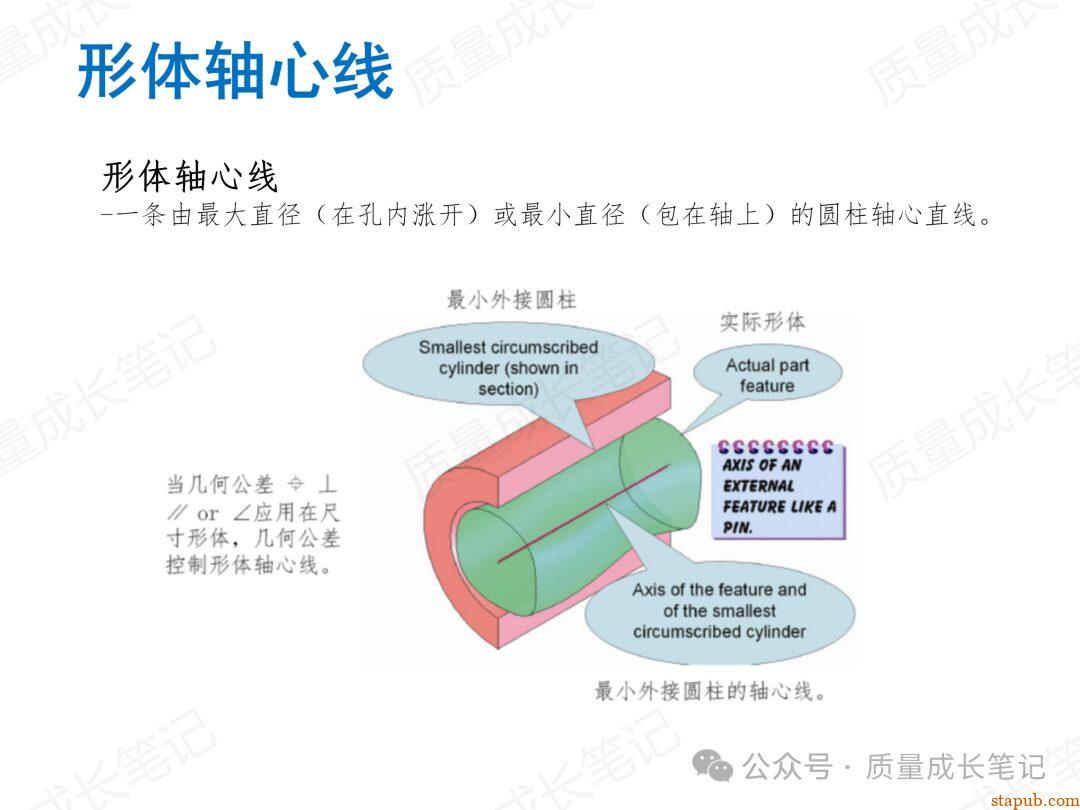

• 位置：孔的位置准不准、轴线同轴不、对称不（位置度、同轴度、对称度）。
• 跳动：旋转时径向或轴向的波动（圆跳动、全跳动）。

另外还有轮廓度（线轮廓度、面轮廓度），用来控制复杂曲面的形状和位置。 GD&T的核心内容包括三大块：

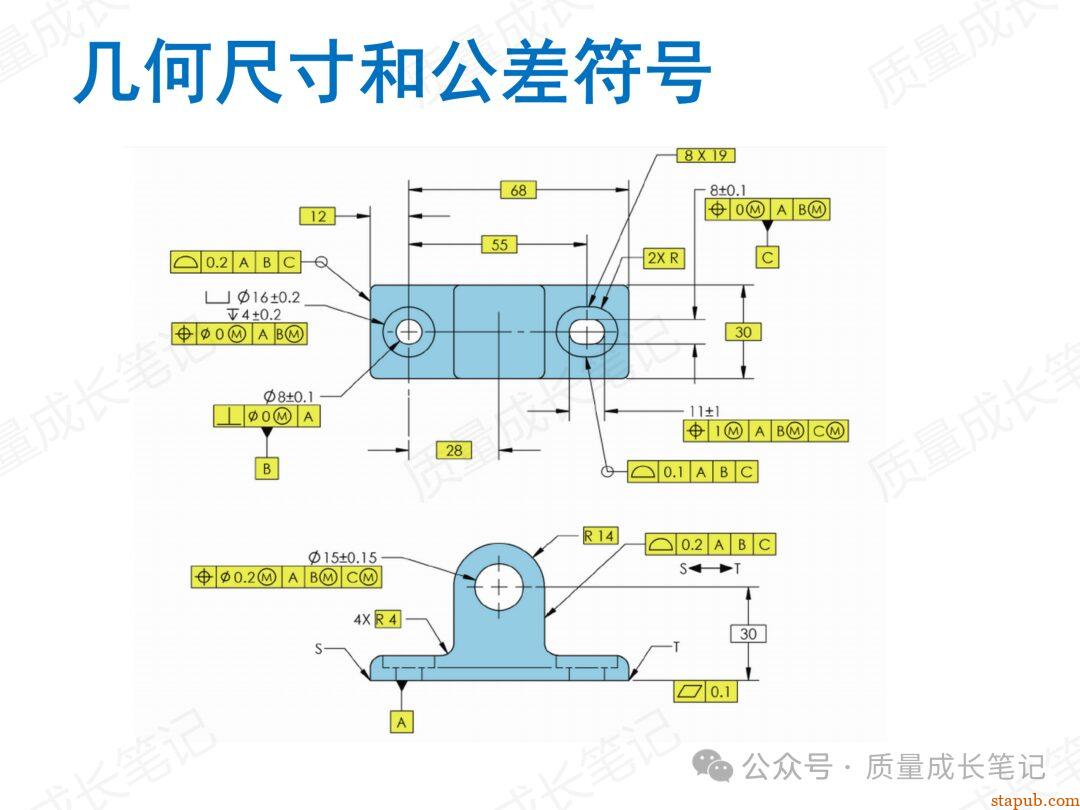

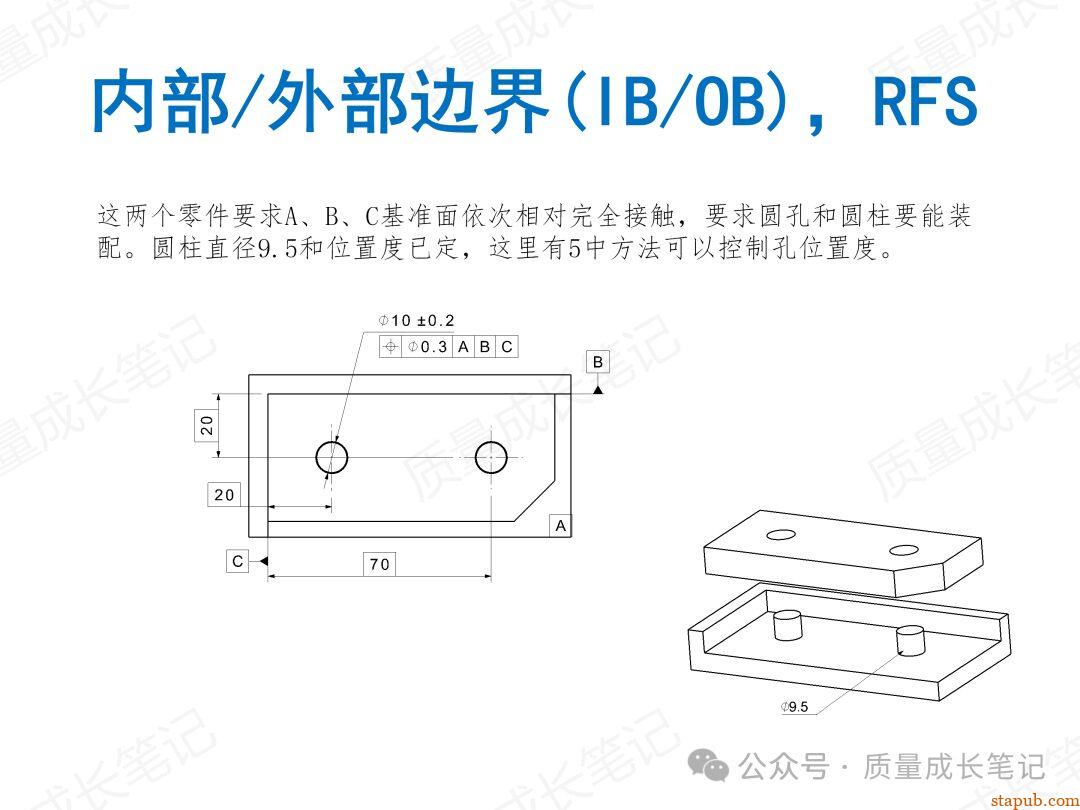

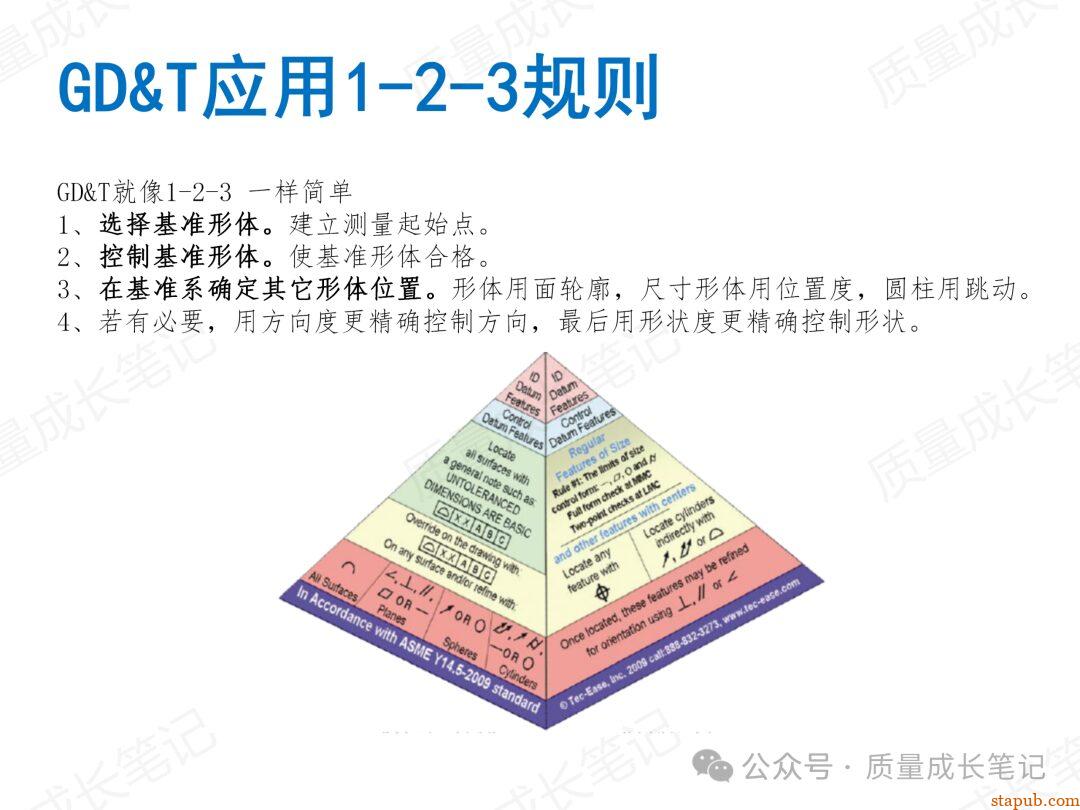

1. 基准系统：定义基准A、B、C，建立统一的参考框架。没有基准，几何公差就没有测量起点。

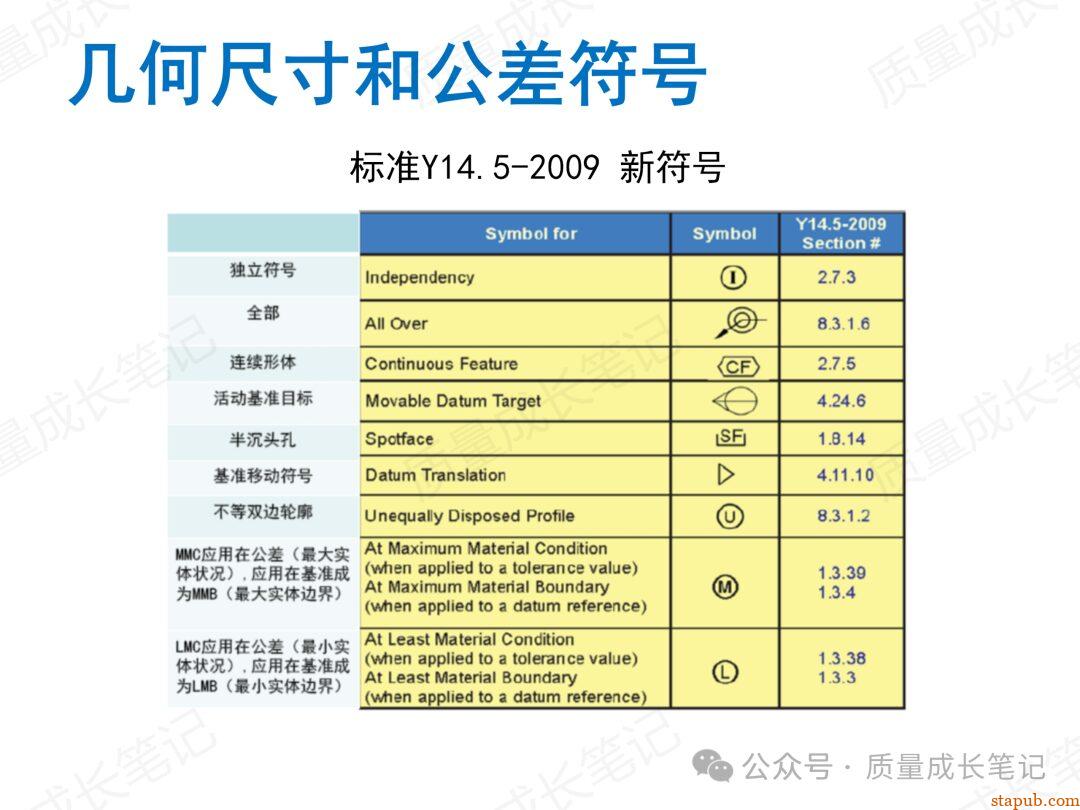

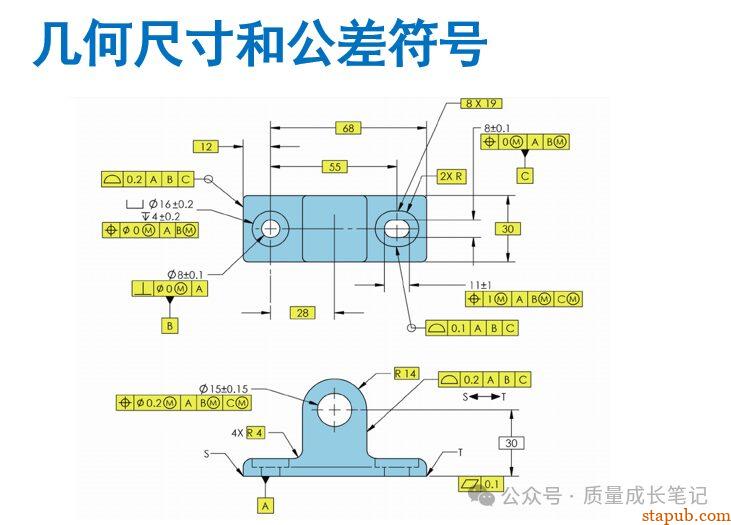

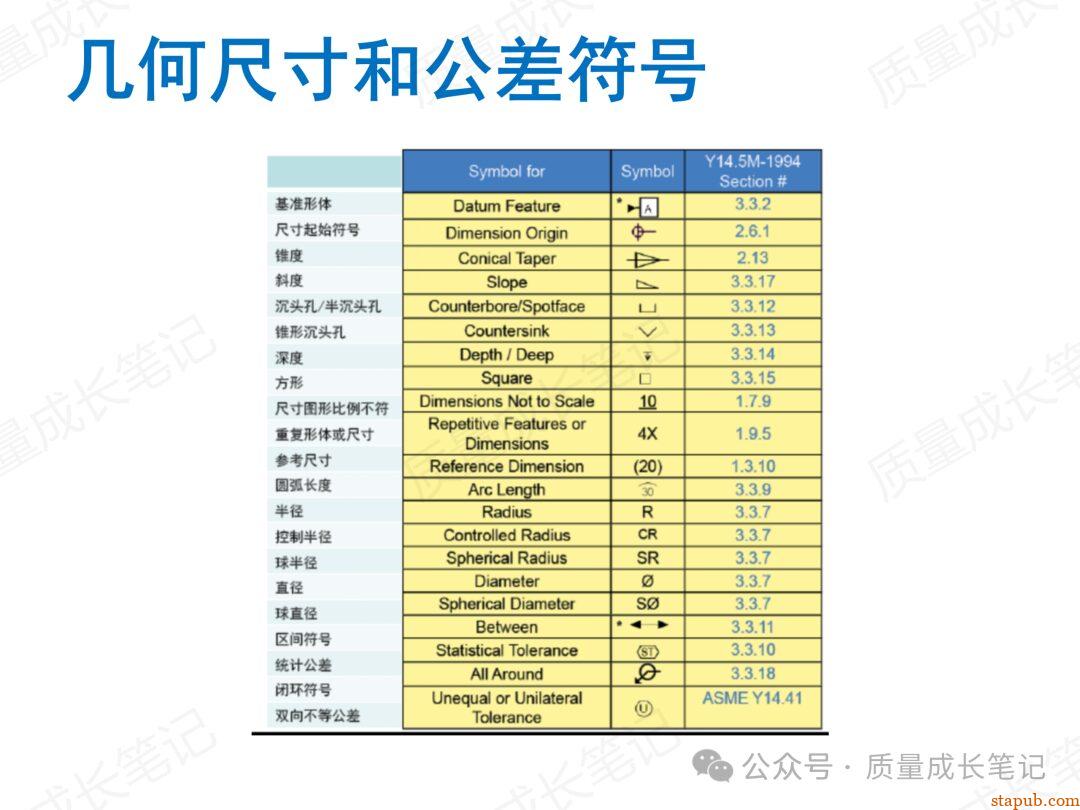

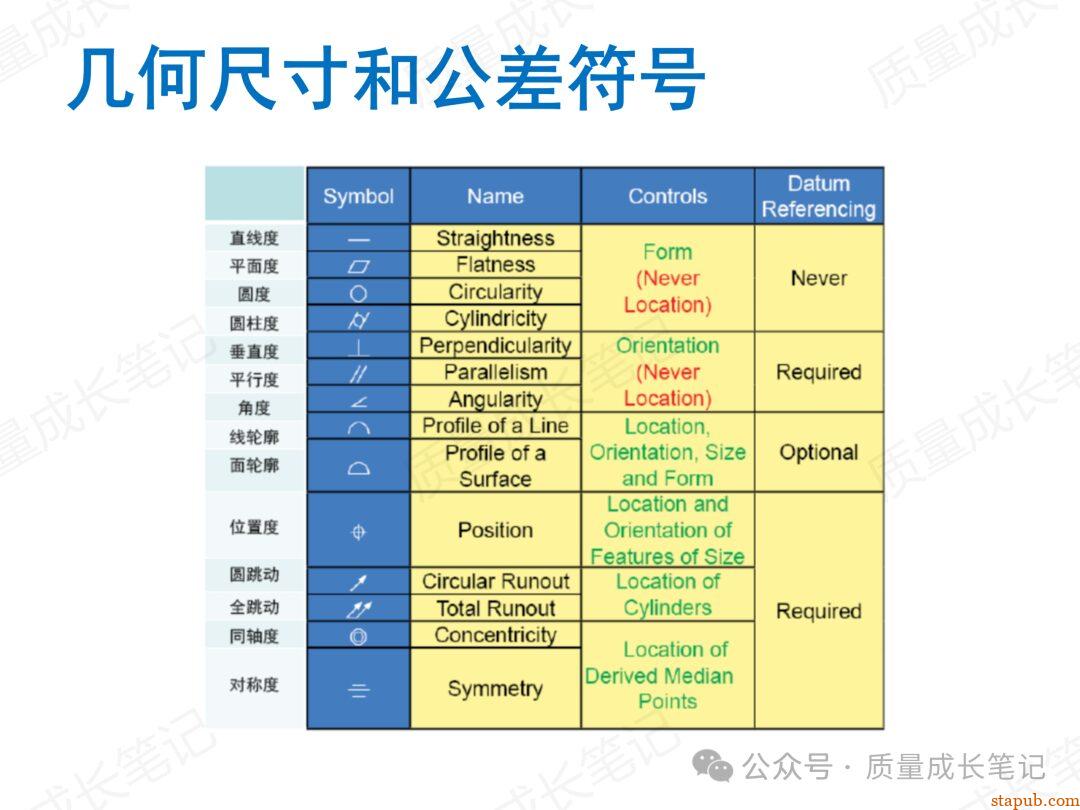

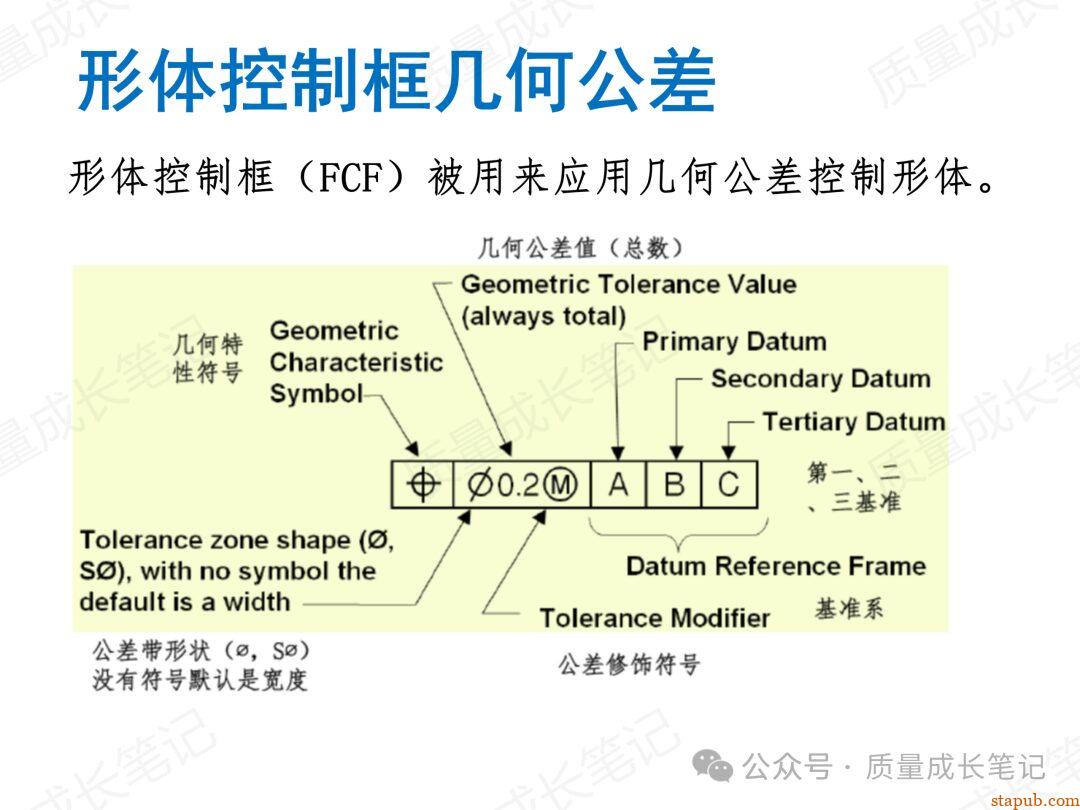

2. 14种几何公差控制符号：上面提到的直线度、平面度、圆度、圆柱度、平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆跳动、全跳动、线轮廓度、面轮廓度。

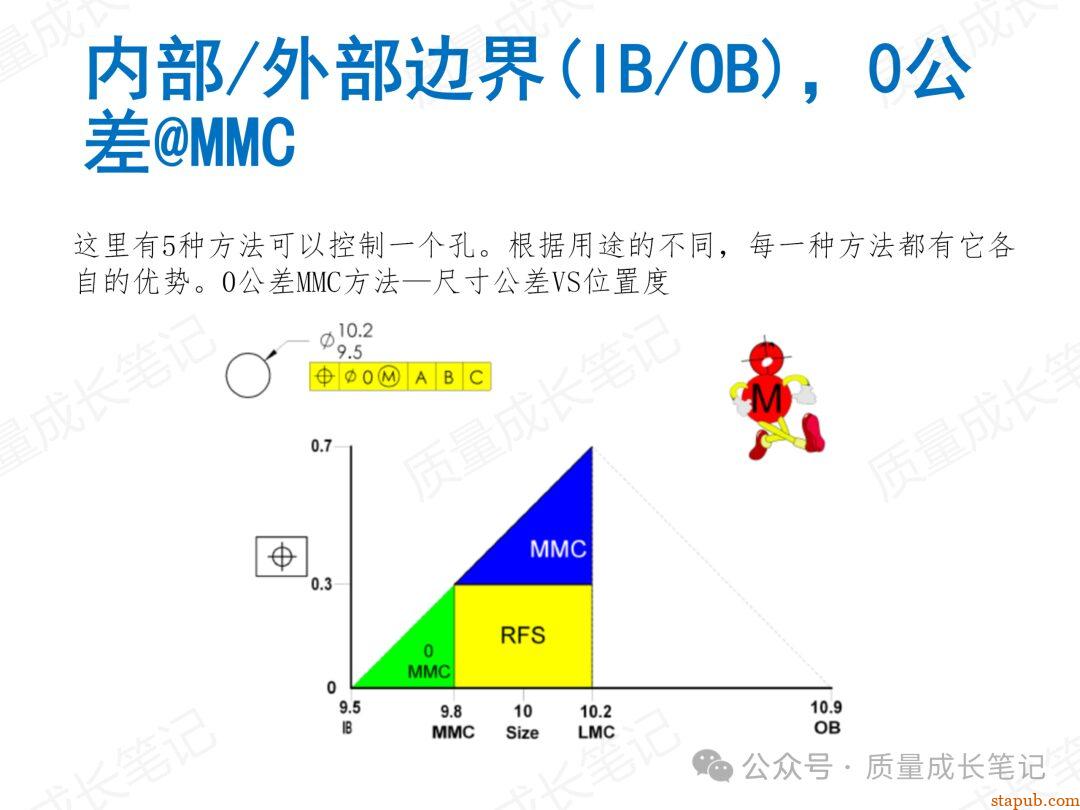

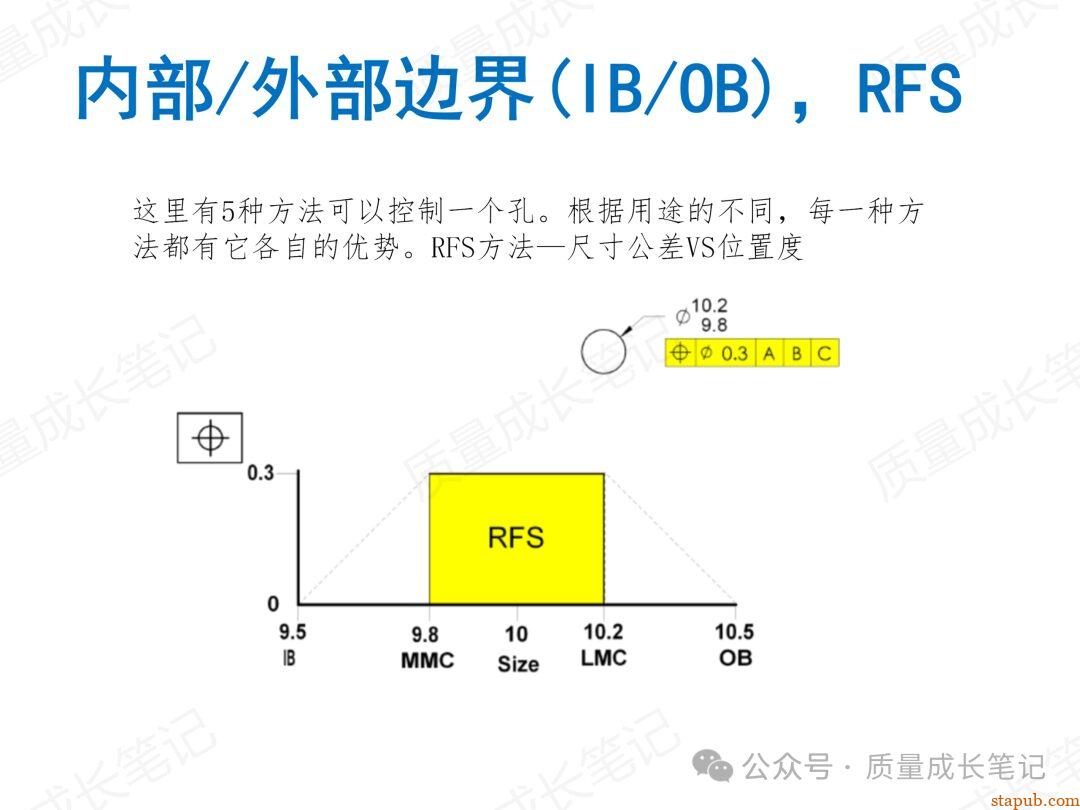

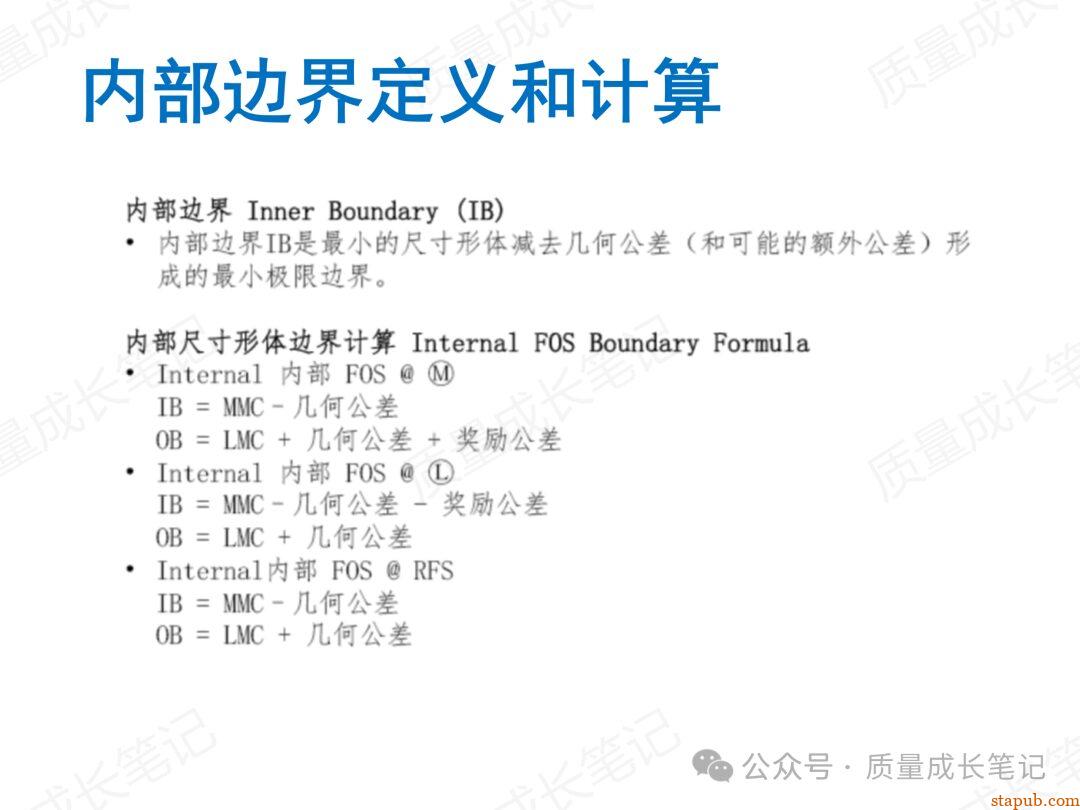

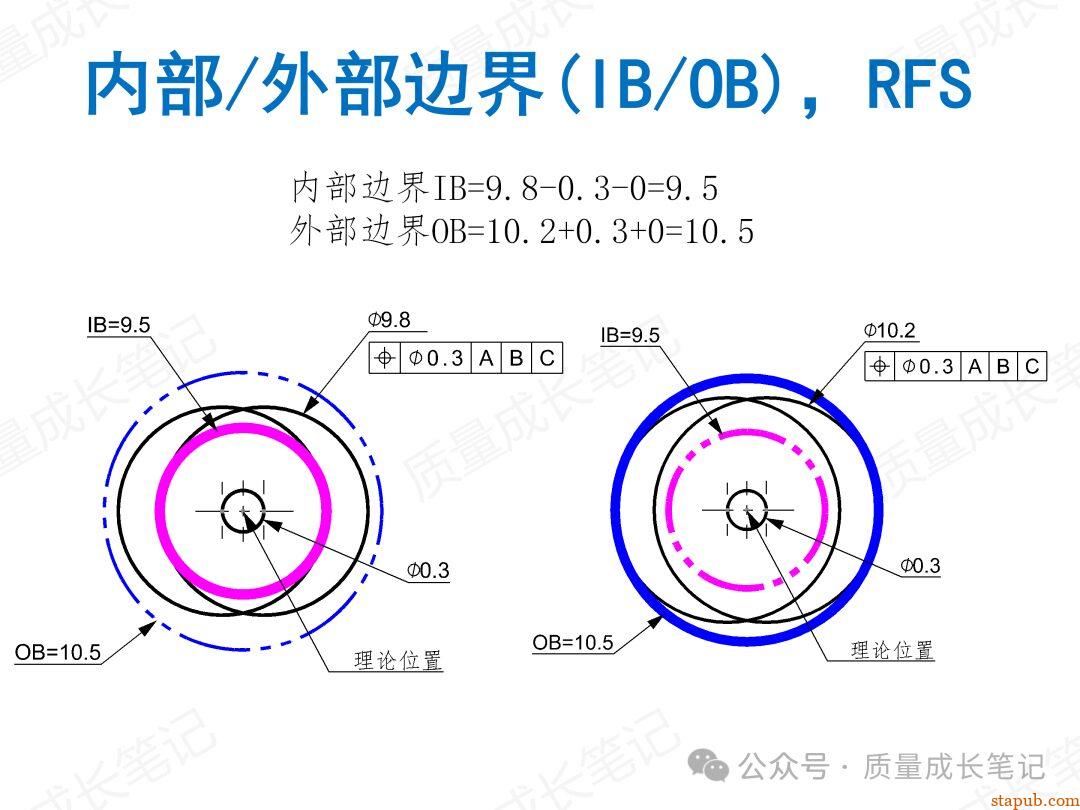

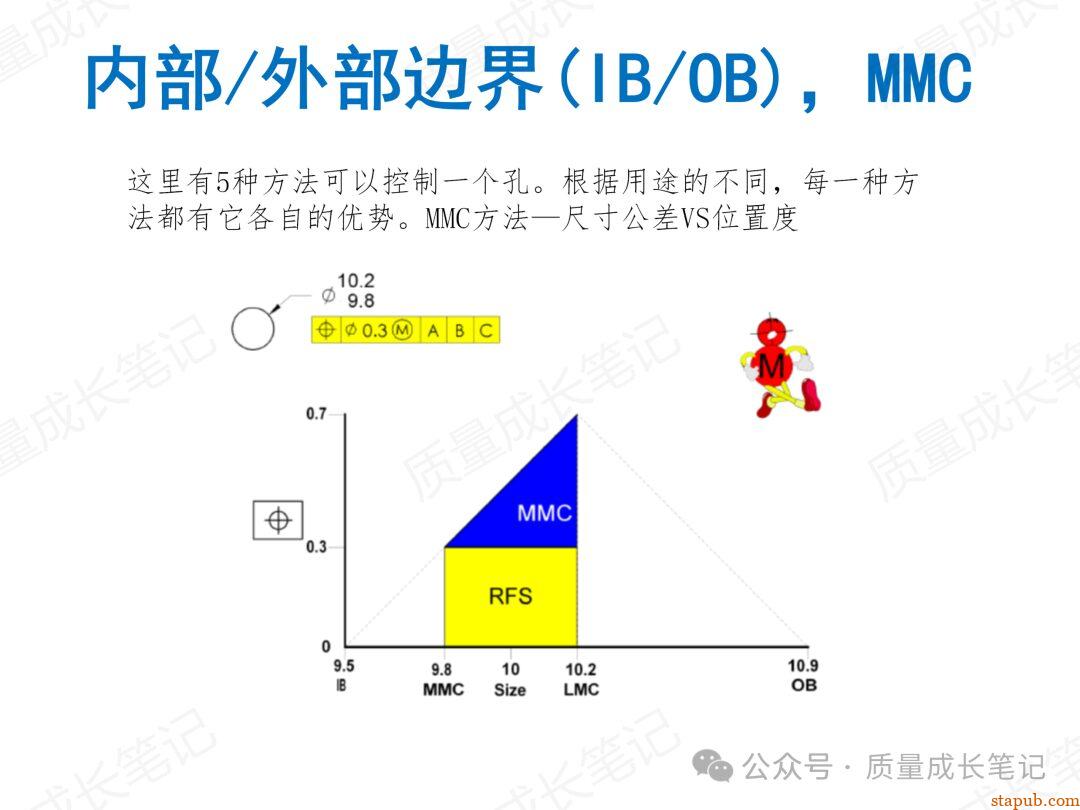

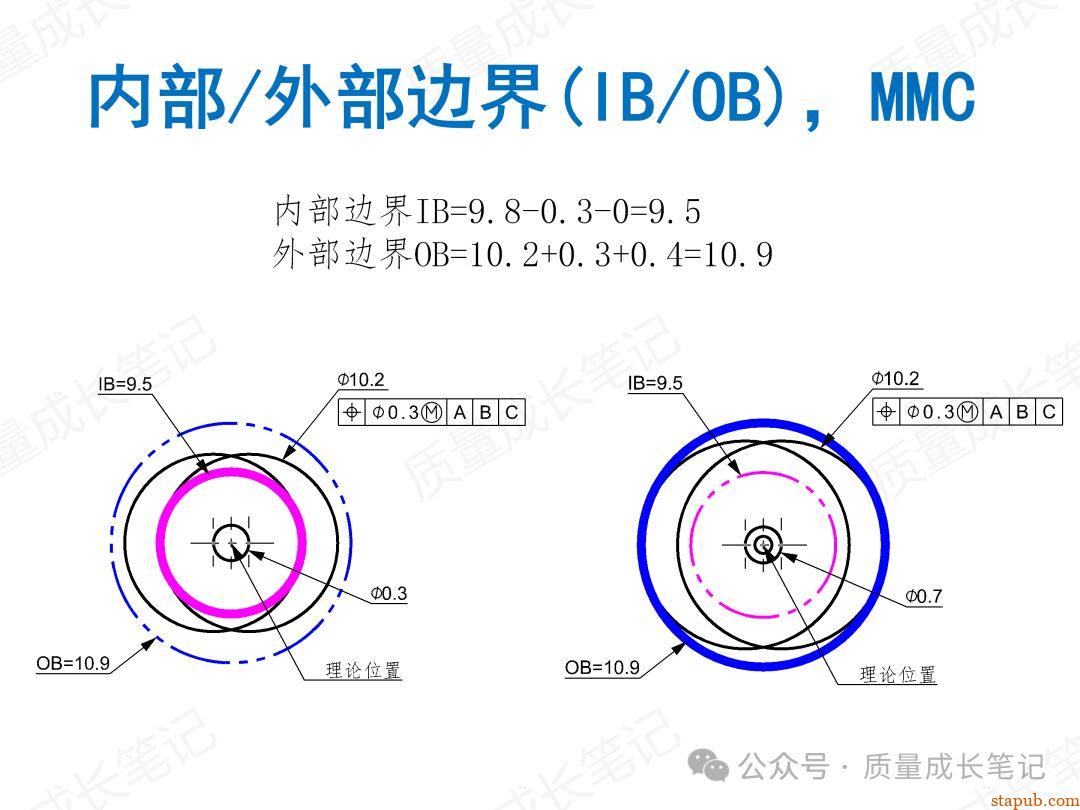

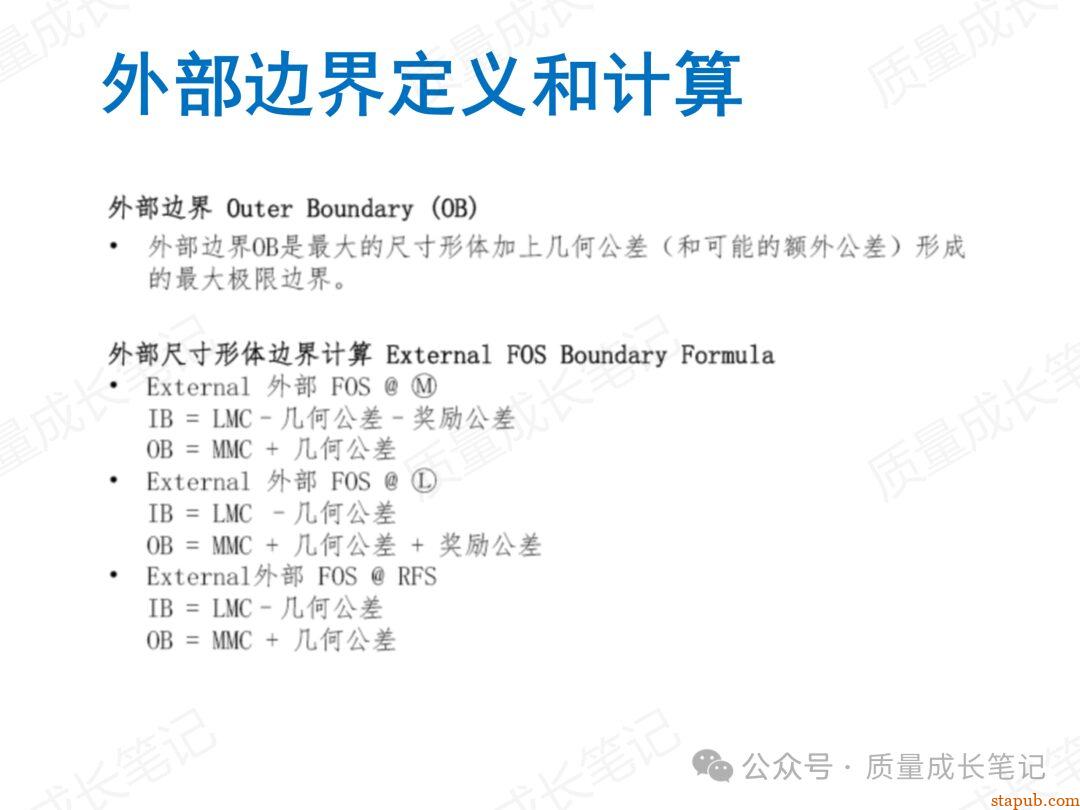

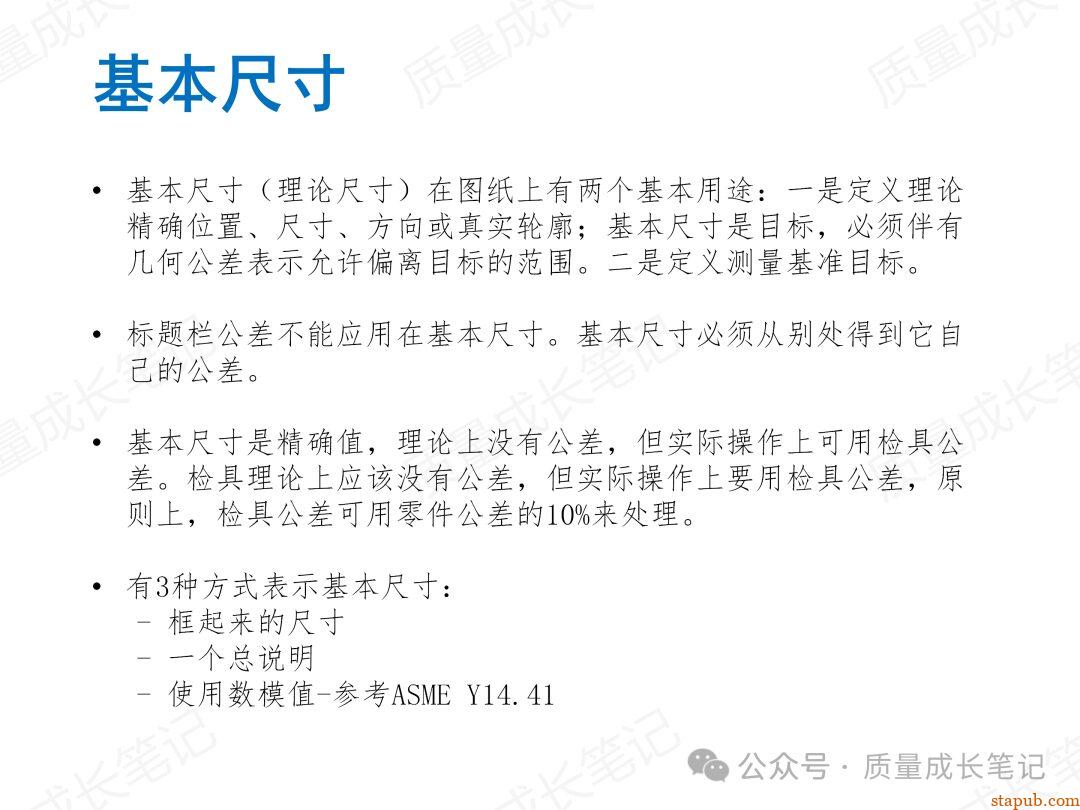

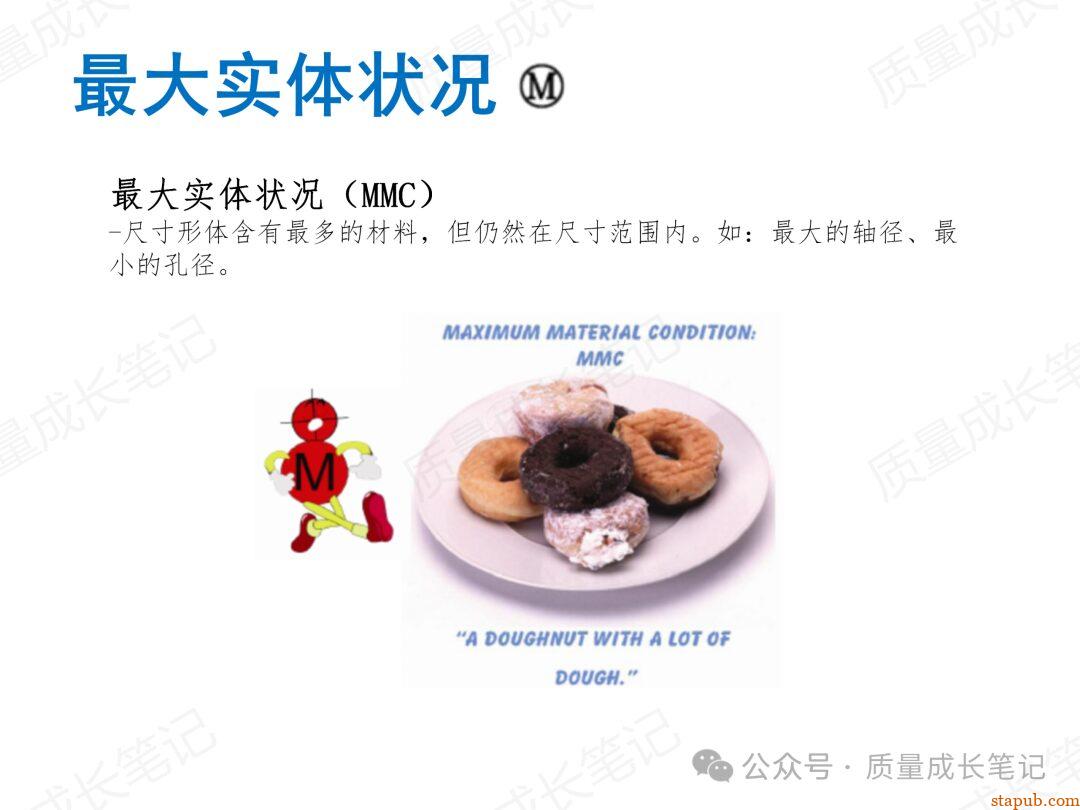

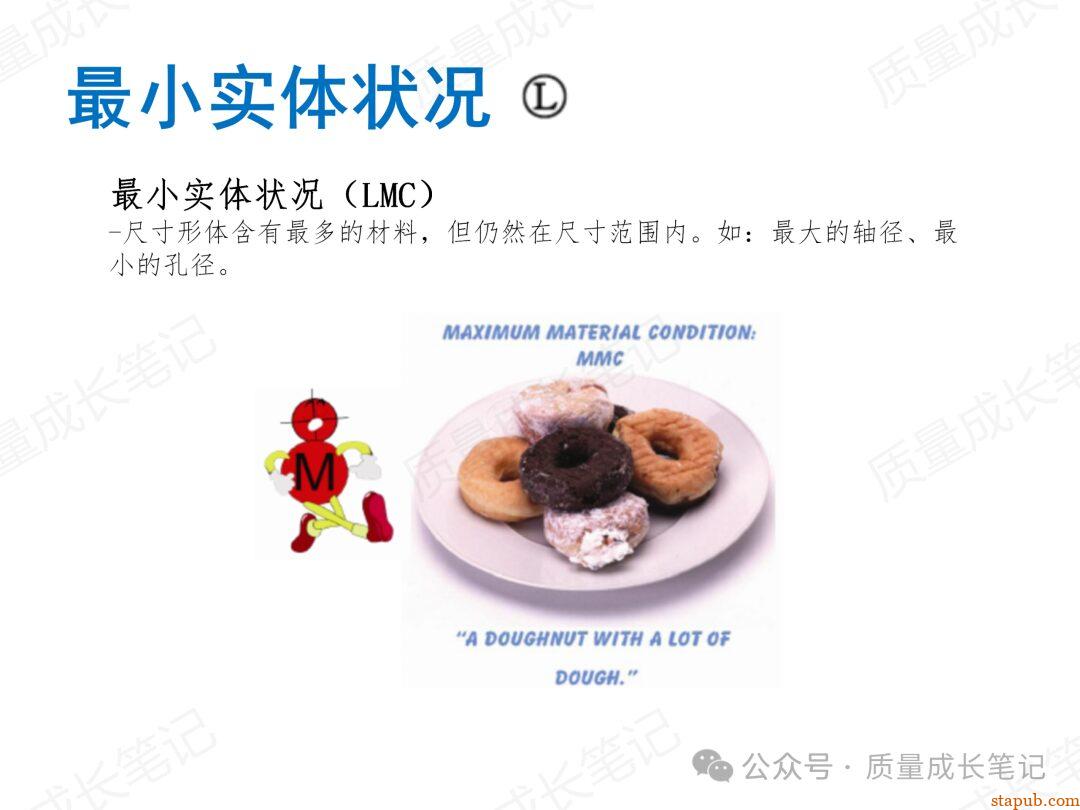

3. 补充规则：最大实体原则（MMC）、最小实体原则（LMC）、独立原则等，用于在保证功能的前提下放宽或收紧公差。

在IATF16949体系中，GD&T是产品设计输出的强制要求：产品定义必须包含三维模型、技术数据包和几何尺寸与公差（GD&T）。二维图纸也必须标注GD&T信息。这不是可选项，是体系红线。

二、谁需要学习GD&T几何公差

GD&T不是某个岗位的专属技能，而是制造链路上从设计到检验所有角色的通用工程语言。具体需要掌握的岗位包括：

• 设计工程师 / 研发工程师：GD&T的源头在设计。设计师必须能正确标注基准体系和几何公差，把产品的功能需求转化为可制造、可检验的图纸语言。标注不合理，后续全链路扯皮。
• 工艺工程师：需要读懂GD&T才能设计合理的工装夹具。比如在定位孔上定义基准A/B/C保证一致定位，用位置度代替线性尺寸保证装配一致性，用圆柱度+平面度控制高精度结构件的加工品质。有工艺工程师通过引用GD&T尺寸链，把装配良率从95%提升到99.6%。
• 质量工程师 / PQE / CQE：质量部必须能看懂几何公差才能准确判定合格与否。不懂形位公差，连客户投诉都解释不清，更别提在工艺面前站得住脚。形位公差是质量部的底线：一个零件靠不靠谱，不是谁说行就行，而是有没有一条标准让大家都站得住。形位公差就是这条线。
• 检验员 / QC / IPQC：日常检验中，形位公差的测量方法跟尺寸完全不同，不是一把卡尺能量到底的。需要根据不同几何特征选择三坐标、千分表+量规、光学设备或专用检具。测量之前先想好基准，量法错了比不量还糊涂。
• 设备工程师：设备选型和工装设计也需要GD&T知识。比如评估设备加工能力能否满足图纸上的几何公差要求，设计工装时如何通过基准定义保证装夹精度和重复性。

三、为什么要掌握GD&T几何公差

1. 尺寸合格 ≠ 装配合格 ≠ 性能合格

这是生产现场最常见的认知误区。零件尺寸全在公差内，但装配后就是装不上、转不动、配不齐。原因几乎都是几何公差失控。不懂GD&T，这种问题你根本找不到根因。

2. 避免从设计到量产的全链路扯皮

如果图纸上几何公差标注不清或缺失，就会出现：

• 设计说“能装上就行”
• 工艺说“做不出来”
• 质量说“没法检”

三方各说各话，问题永远停留在会议室。 GD&T提供了一套无歧义的标准语言，让所有人用同一套规则沟通：图纸上标了位置度φ0.05，工艺就知道要控制夹具精度，质量就知道要用三坐标测。提前避免扯皮。

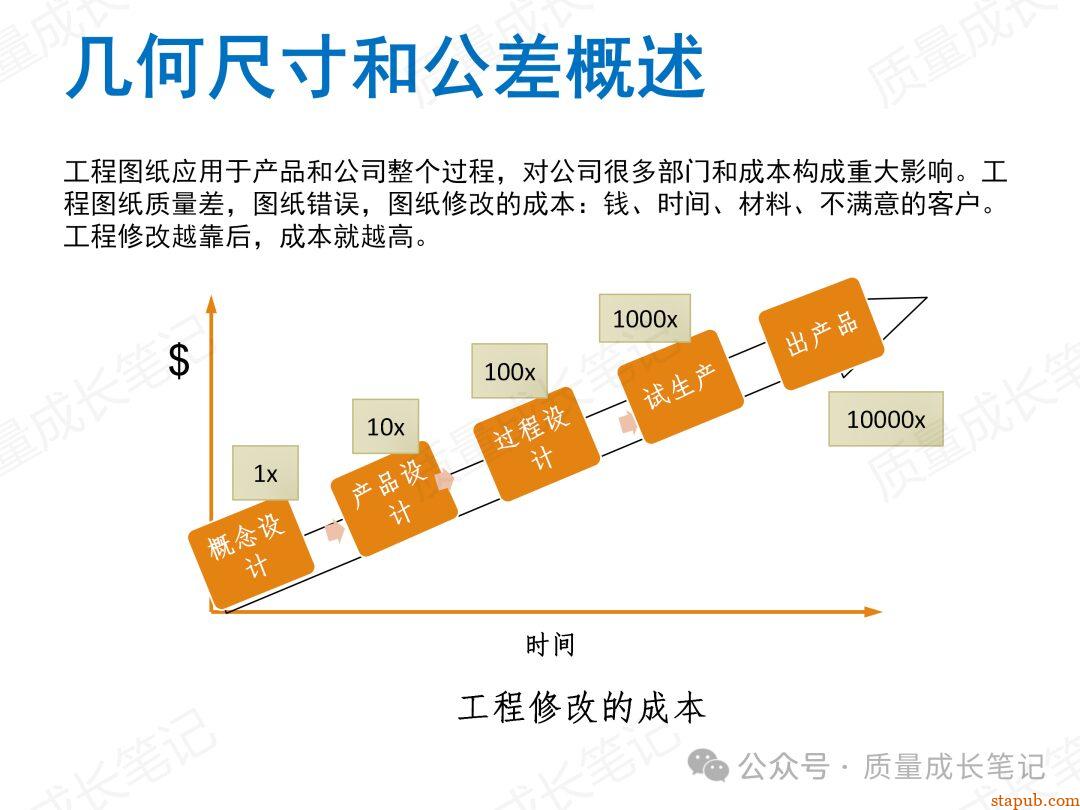

3. 降低制造成本，减少试装依赖

很多企业的开发过程缺失尺寸链分析环节，依赖“试装验证”来判断公差合不合理。结果是模具反复修改、生产浪费严重、项目周期一拖再拖。 掌握GD&T后，可以在设计阶段就通过尺寸链计算和公差链模拟，验证公差的合理性。合理的公差设置能将装配成功率提高至95%以上。先模拟、再生产，大幅降低试错成本。

4. 质量判定有据可依，不再靠手感

不少现场检验员判断形位公差的方法，是“用手摸着挺顺”“转起来感觉还行”。这不是质量，这是侥幸。 GD&T让检验有标准可依，有数据可判。图纸上标了平面度0.05，你用塞尺一塞：0.06过不去就是合格，0.05过得去就是不合格。没有“我觉得”，没有“大概行”。真正稳定的产品，就是从几何精度这一层开始把控的。

5. 定义过程能力的前提

没有公差，就没法定义Cp、Cpk这些过程能力指标。几何公差是SPC统计过程控制的基础输入。公差定义不清，过程能力分析就是空中楼阁。你连“合格的标准”都没定清楚，怎么判断过程稳不稳？ 一句话：不懂形位，别说你搞制造；不控制形位，质量是没底的。 形位公差不是设计师的爱好，也不是质量部的强迫症。它是工业产品能不能顺畅装配、能不能稳定运行、能不能批量交付的分水岭。
