一、四轮定位核心参数体系

1.1 基本定位参数定义

参数名称
定义
典型范围(乘用车)
前束角
车轮中心平面与车辆纵向对称面的夹角
前轮:±0.1°~0.3°(总前束)
外倾角
车轮中心平面与垂直面的夹角
-1.0°~+0.5°
主销后倾角
转向主销轴线在纵向平面内的后倾角度
2°~8°
主销内倾角
转向主销轴线在横向平面内的内倾角度
8°~15°
推进角
后轮中心平面与车辆纵向中心线的夹角
±0.1°~0.3°

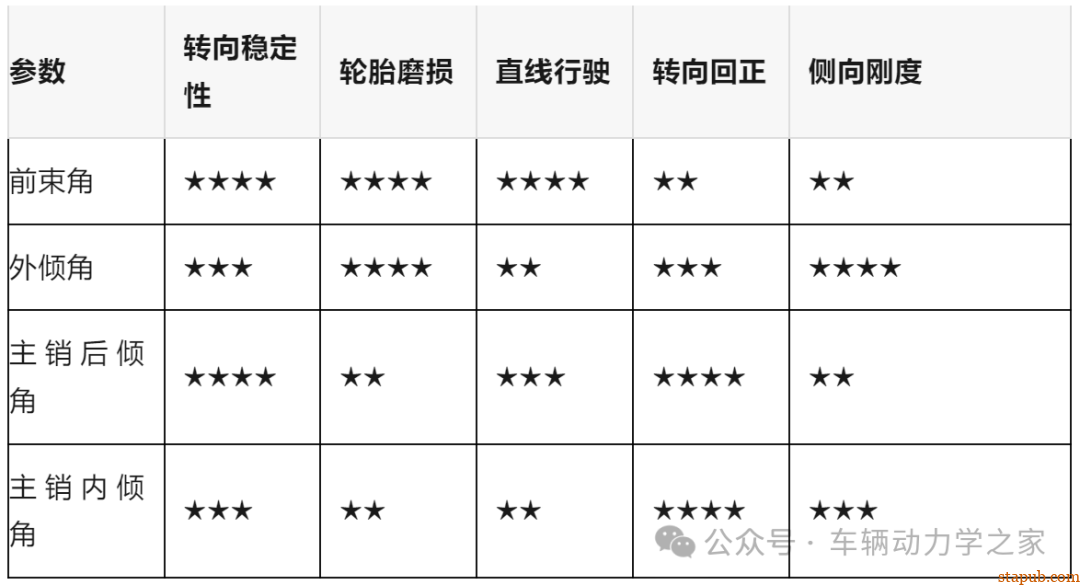

1.2 参数功能关联矩阵

汽车四轮定位参数如何设计及公差控制

二、参数设计方法论

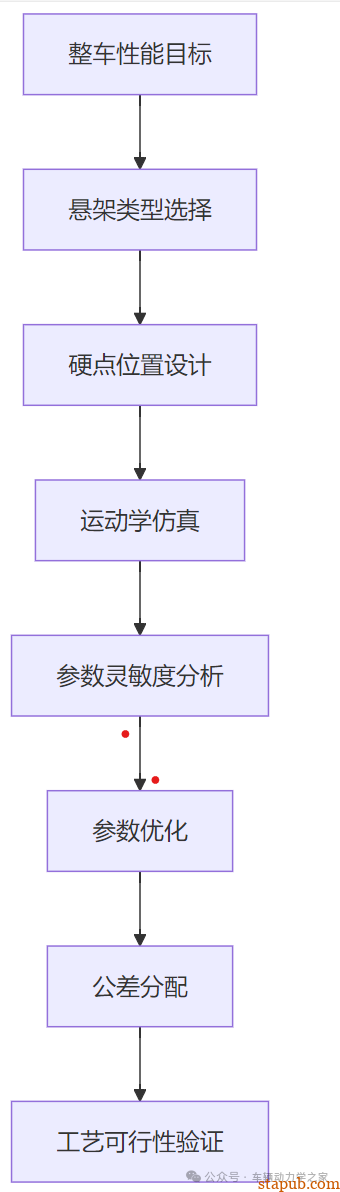

2.1 设计流程框架

汽车四轮定位参数如何设计及公差控制

2.2 关键设计原则

  1. 前束角设计
    • 前驱车:轻微前束(0.1°~0.3°)补偿驱动力矩
    • 后驱车:轻微后束(-0.1°~0°)减少转向过度
    • 电动车辆:考虑再生制动扭矩影响
  2. 外倾角优化
    • 运动车型:负外倾(-1.0°~-0.5°)提升弯道抓地力
    • 家用车型:接近0°或微正外倾优化轮胎磨损
    • 重载车辆:动态外倾补偿设计
  3. 主销参数匹配
    • 后倾角与转向力矩的线性关系(每增加1°,转向力矩增加约5%)
    • 内倾角与回正力矩的二次方关系

2.3 先进设计工具

  • 多体动力学软件:ADAMS/Car, CarSim
  • 参数化建模平台:CATIA DMU Kinematics
  • AI优化算法:NSGA-II多目标优化
  • 数字孪生系统:实时参数迭代验证

三、公差控制体系

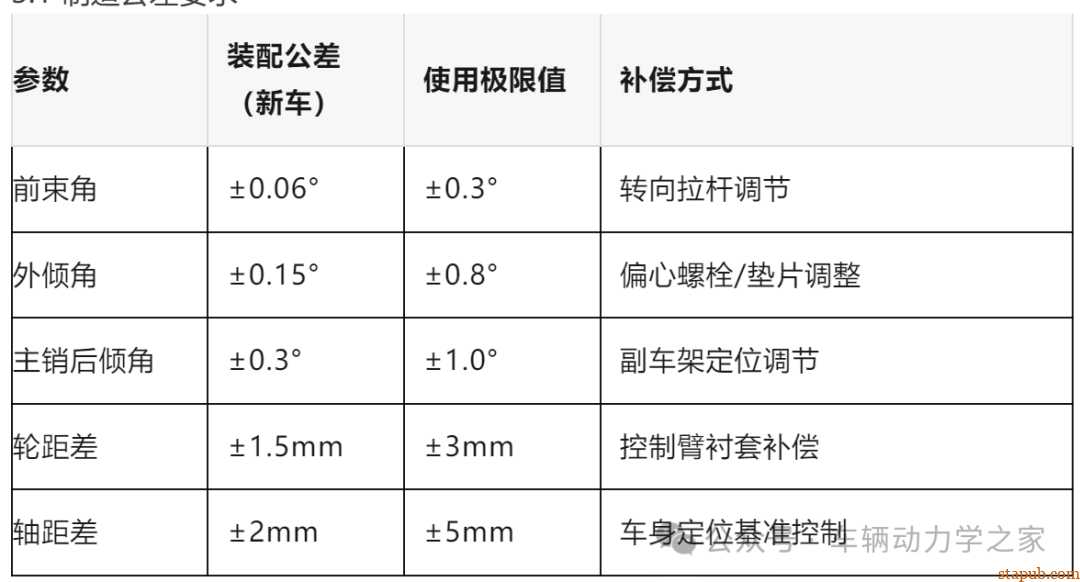

3.1 制造公差要求

汽车四轮定位参数如何设计及公差控制

3.2 公差分配方法

  1. 敏感度分析:通过DOE确定各参数对性能的影响权重
  2. 成本-精度平衡:关键参数(如前束)采用更高精度控制(±0.03°)
  3. 累积误差控制:采用3DCS等软件进行尺寸链分析
  4. 动态补偿设计:对悬架柔性变形进行预补偿

3.3 关键控制点

  1. 基准体系建立
    • 车身定位孔精度:±0.1mm
    • 副车架安装面平面度:0.15mm/m²
  2. 装配工艺控制
    • 拧紧顺序对硬点位置的影响
    • 衬套预紧力控制(±5%)

四、典型问题解决方案

4.1 参数漂移问题

  • 现象:行驶后参数超差
  • 解决方案
    1. 衬套刚度优化(静刚度提升20%~30%)
    2. 硬点加强设计(局部刚度增加50%)
    3. 采用液压衬套动态补偿

4.2 特殊工况应对

  1. 越野车辆
    • 加大公差范围(前束±0.4°)
    • 采用可调式转向拉杆
  2. 高性能跑车
    • 缩小公差带(外倾±0.05°)
    • 使用碳纤维定位支架

五、发展趋势

5.1 智能四轮定位技术

  1. 在线自适应调整
    • 基于路面识别的参数动态优化
    • 48V主动悬架实时补偿
  2. 预测性维护系统
    • 通过轮速传感器数据预测参数偏差
    • 提前50%里程预警

5.2 新型制造技术

  1. 激光熔覆定位基准:将定位精度提升至±0.01mm
  2. 磁流变衬套:刚度可调范围扩大300%
  3. 量子测量技术:检测精度达到纳米级

结语

四轮定位参数设计是机械精度与系统动力学的完美结合,现代设计已从静态几何匹配发展到动态智能调控阶段。公差控制需贯穿产品全生命周期,通过”设计-制造-检测-维护”的闭环控制,实现纳米级精度的工程控制。未来随着线控底盘技术的普及,四轮定位将突破物理约束,进入”软件定义定位”的新纪元,为智能出行提供更精准的操控基础。
