铝合金压力铸造培训资料–之了解认识压铸

一文读懂铝合金压力铸造，解锁精密制造的核心密码

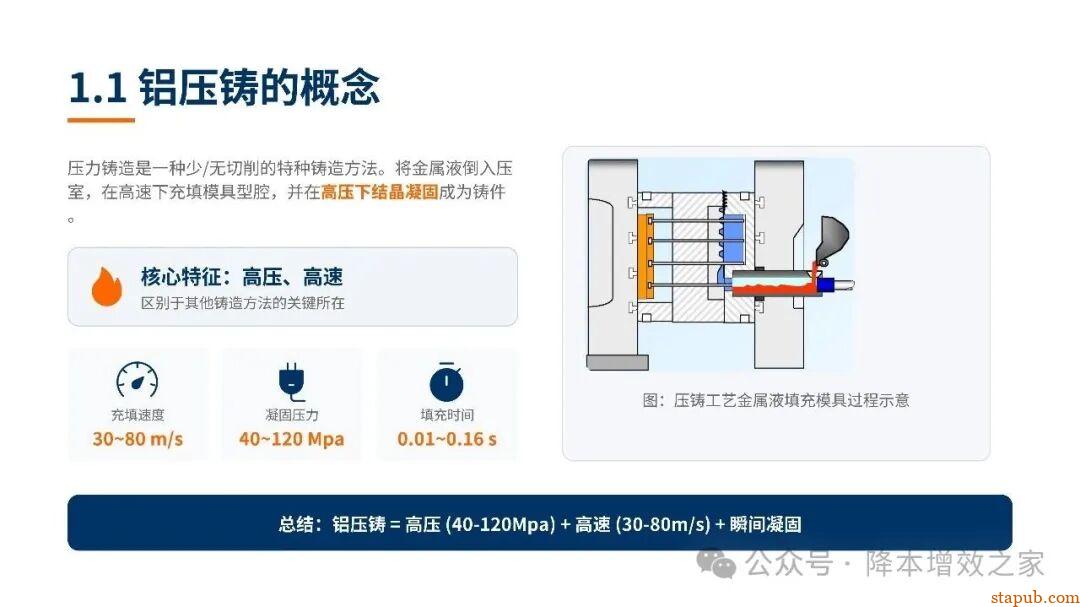

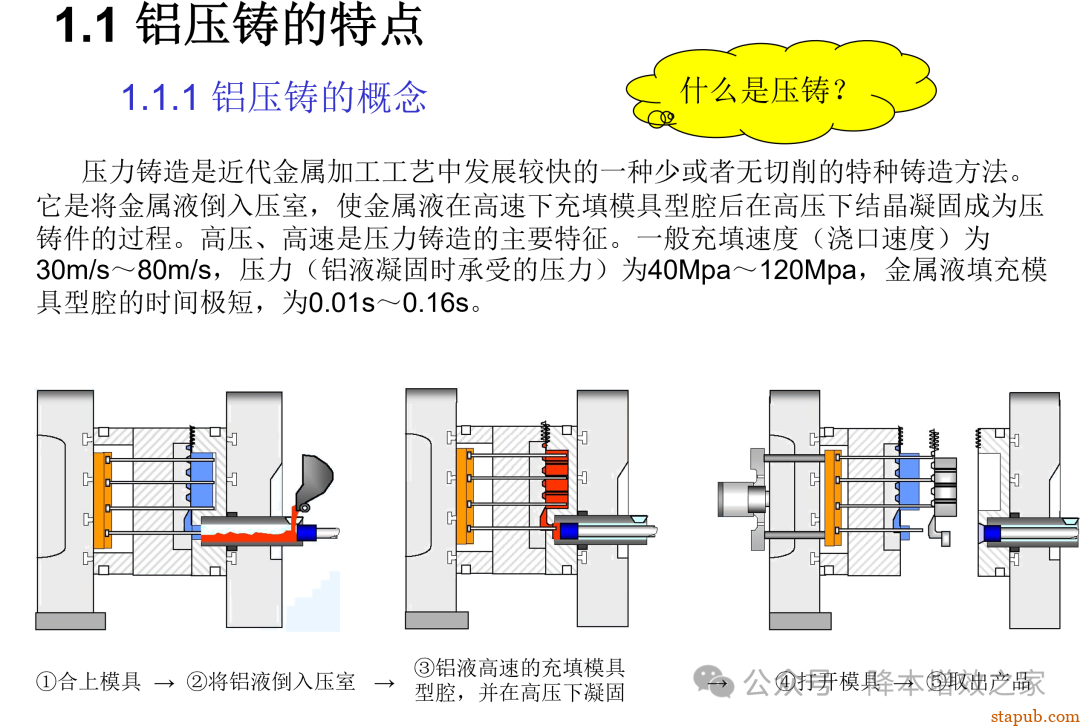

一、到底什么是铝合金压铸？

铝液浇口充填速度可达 30m/s~80m/s

铝液凝固时承受的压力达 40Mpa~120Mpa

整个型腔填充过程仅需 0.01s~0.16s

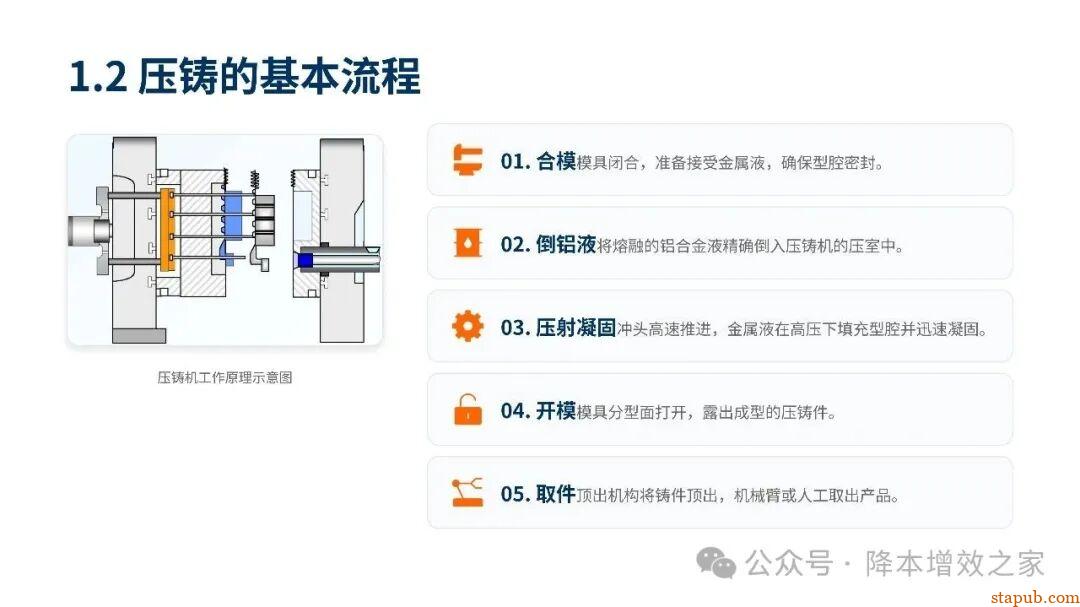

合模，锁紧模具形成完整型腔

将熔融的铝液倒入压室

推动冲头，让铝液高速充填型腔，并在高压下结晶凝固

开模，分离动模与定模

顶出并取出成型产品，完成单次压铸循环

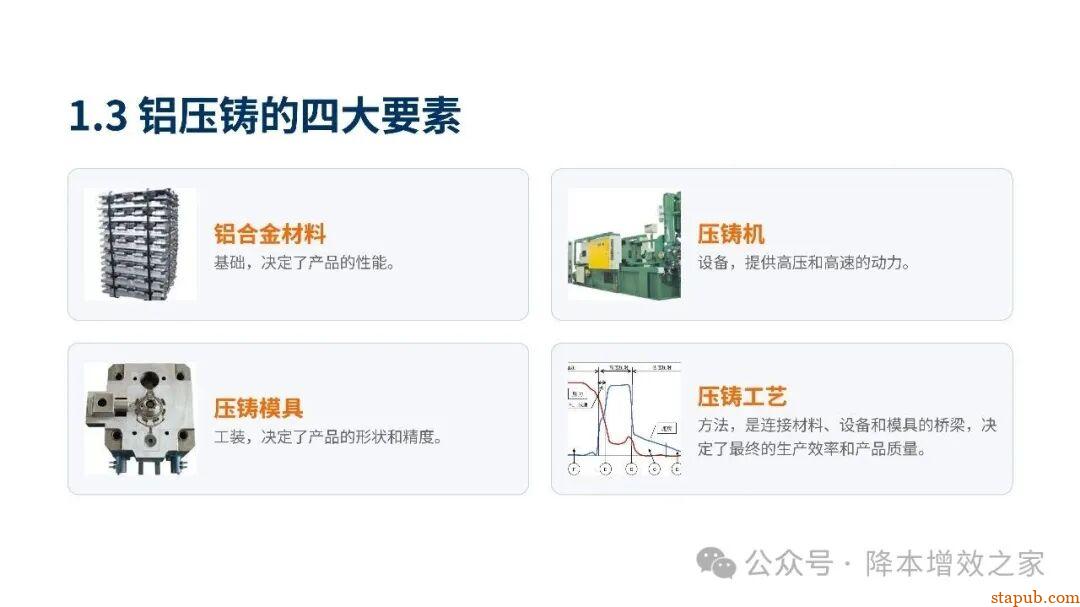

二、压铸成型的 4 大核心要素，缺一不可

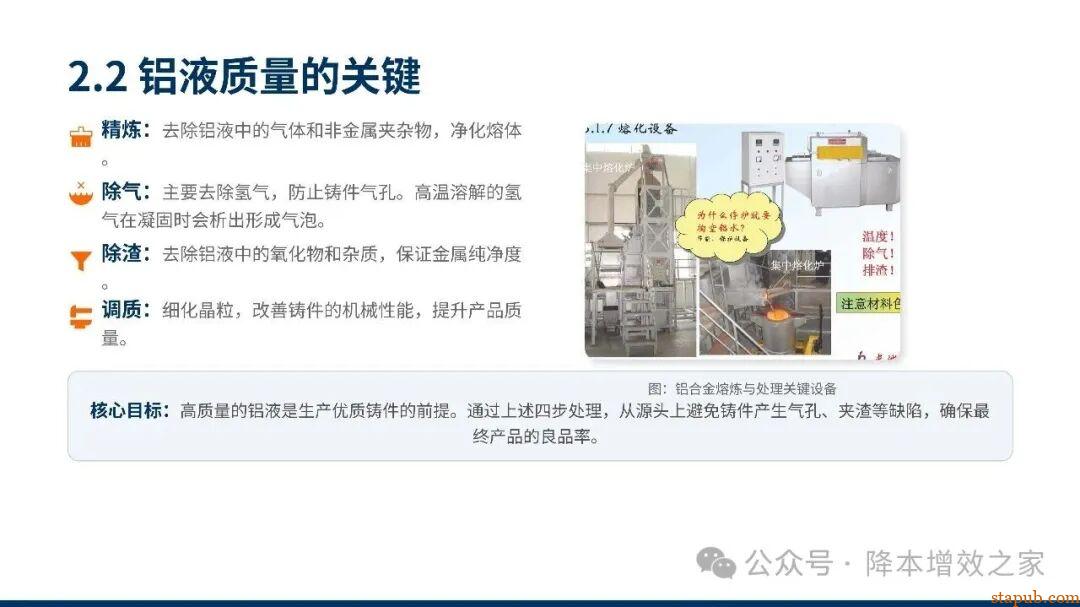

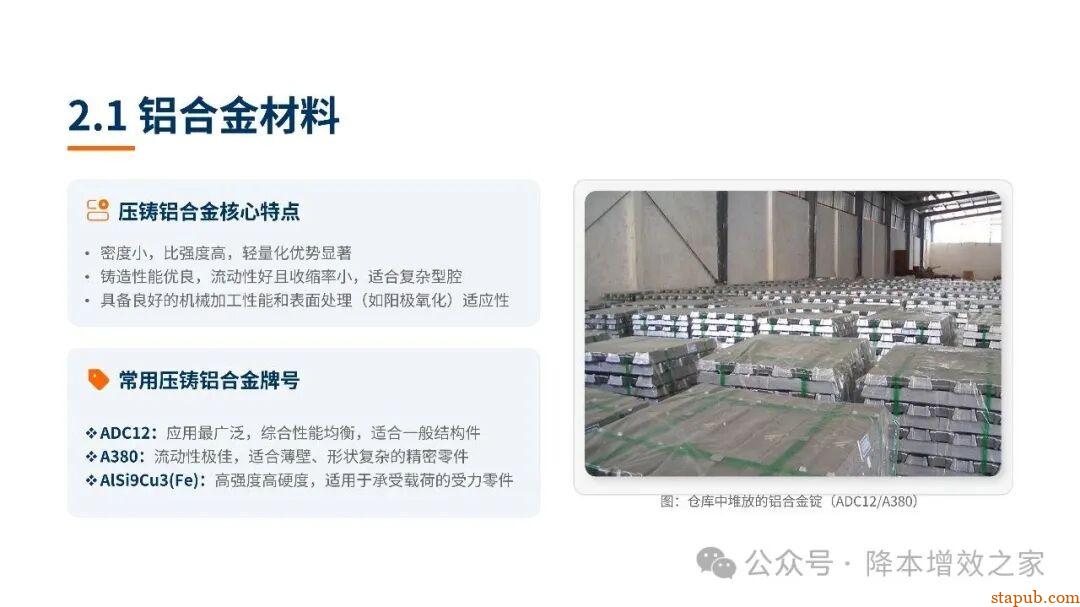

1. 核心基础：铝合金材料

除气：核心是降低铝液中的含氢量，避免铝液凝固时氢气析出，在铸件内部形成气孔

除渣：去除高温铝液中的氧化物与杂质，避免产品出现夹杂缺陷

调质：细化晶粒，全面改善铝压铸件的机械性能

2. 工艺载体：压铸机

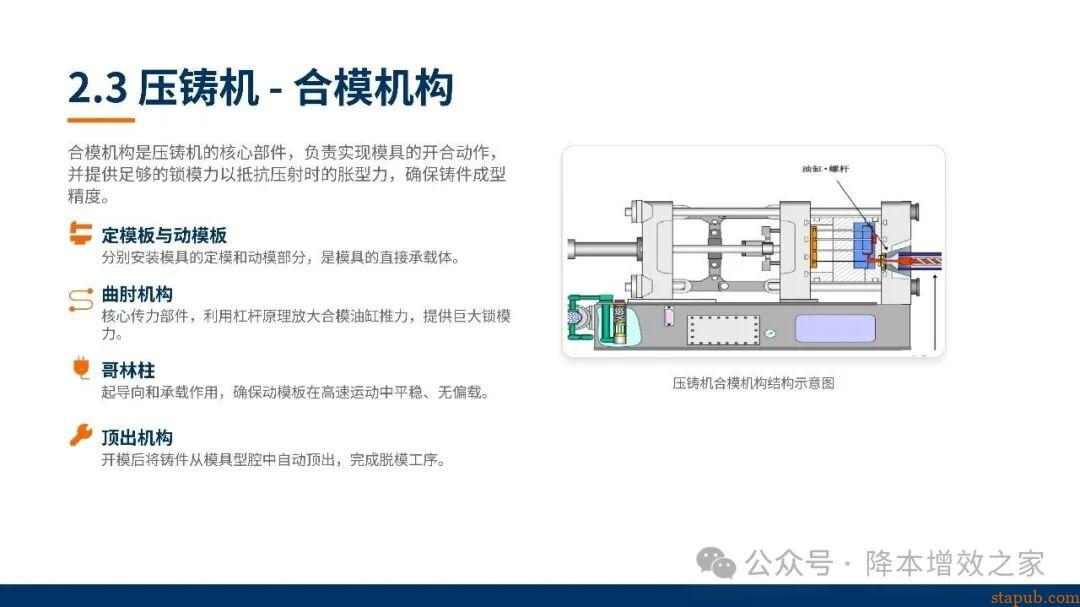

合模机构

：核心作用是锁紧模具，承受压射过程中的巨大压力，避免跑料。主要由定模板、动模板、尾板、合模油缸、哥林柱、曲肘、顶出机构组成，其中曲肘机构可放大合模油缸力，是锁模的核心。

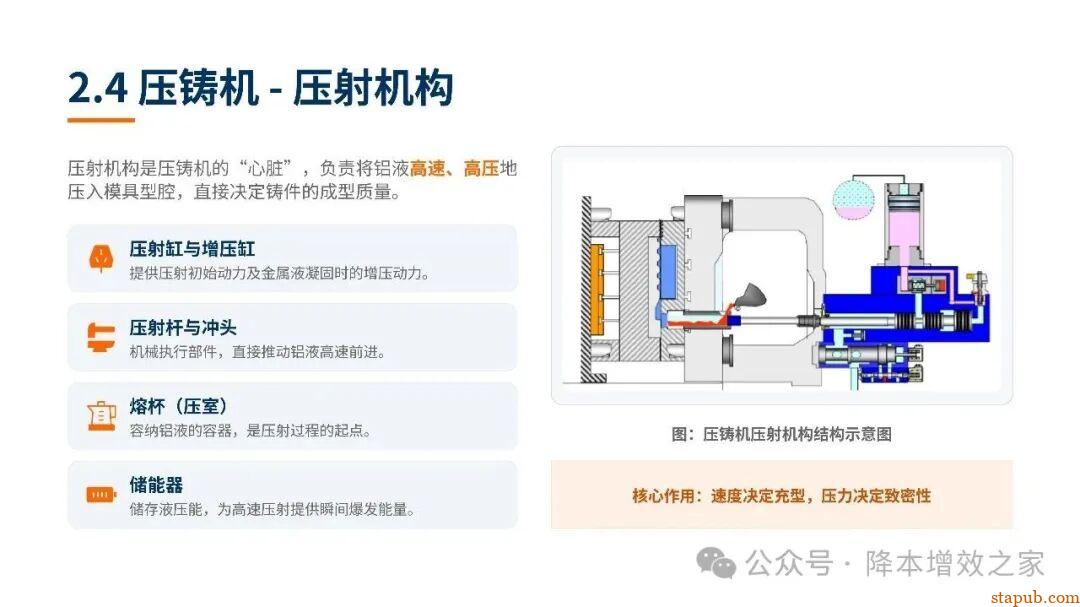

压射机构

：核心作用是推动铝液完成高速充填与高压凝固。主要由熔杯、冲头、压射杆、压射油缸、增压油缸、储能器组成，储能器能为快速压射与增压提供瞬间能量，是实现高压高速的关键。

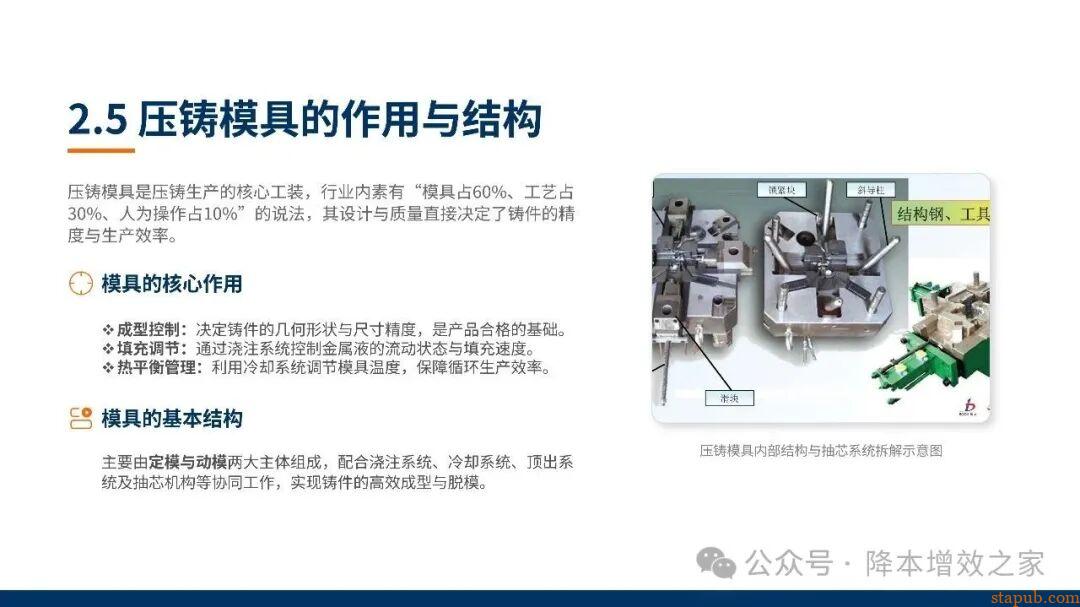

3. 品质核心：压铸模具

成型系统：型芯、型腔，决定产品形状，多采用优质热作模具钢

浇注系统：铝液进入型腔的通道，直接影响填充效果

模架系统：起到支撑、定位、导向的基础作用

抽芯系统：解决垂直于开模方向的凹槽、孔洞成型与出模问题

顶出系统：实现成型产品与模具的顺利分离

冷却水系统：平衡模具温度，保障生产节拍与产品一致性

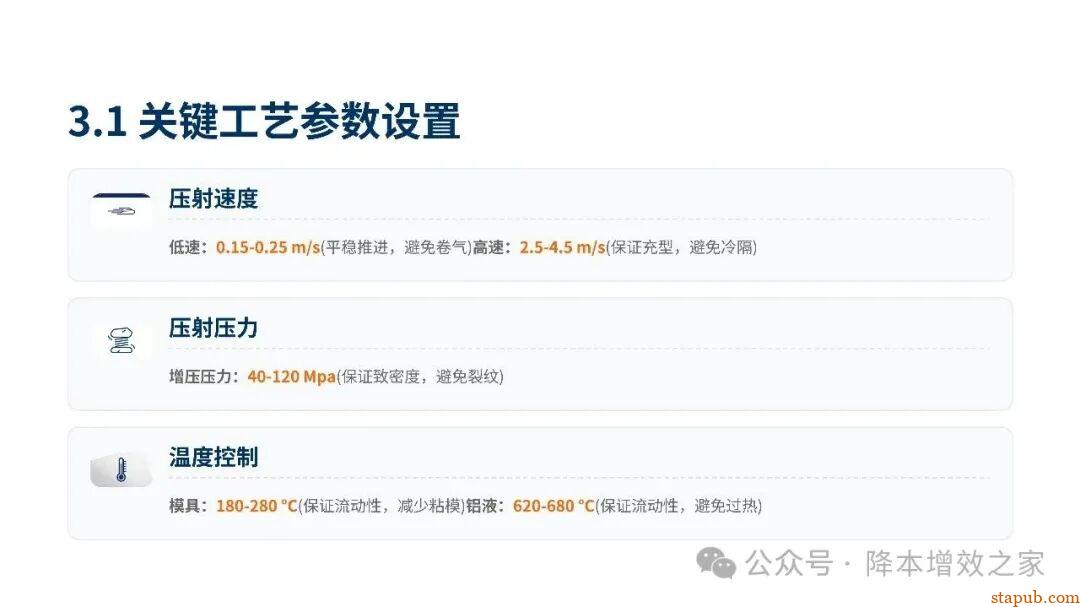

4. 成型关键：压铸工艺

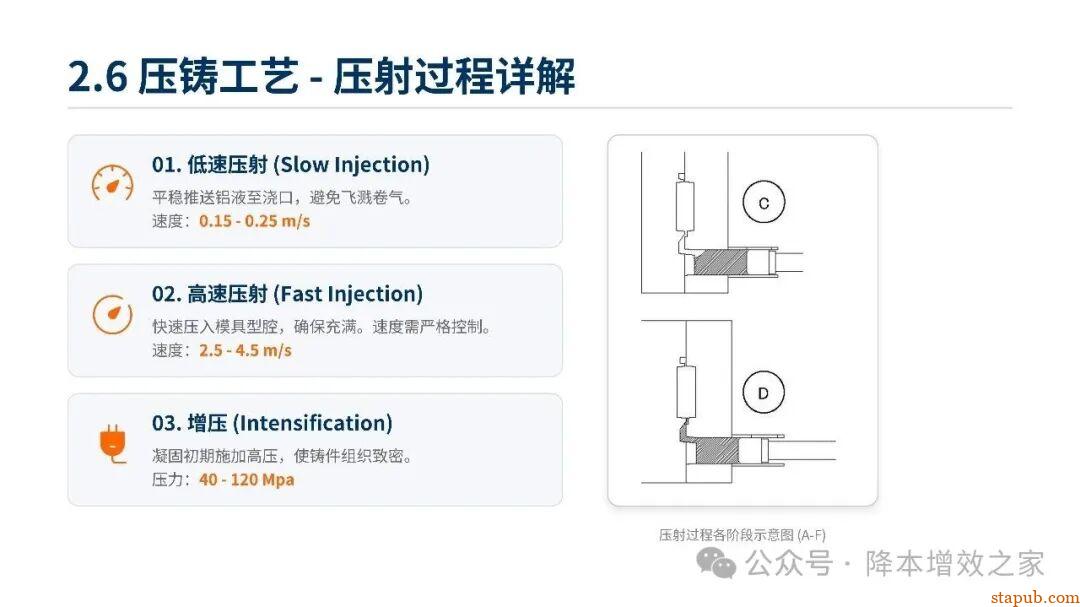

低速阶段

：将熔杯内的铝液平稳压送至浇口处，速度一般控制在 0.15m/s~0.25m/s。速度太慢会导致铝液温降过大，速度太快则会让铝液滚溅，卷入空气形成气孔。

高速阶段

：将铝液高速压入模具型腔，冲头速度一般控制在 2.5m/s~4.5m/s。速度过慢易产生冷隔、产品发黑等外观缺陷，速度过快则会加剧模具冲刷，同时卷入型腔空气。

增压阶段

：让铝液在高压下完成结晶凝固，压力一般控制在 40Mpa~120Mpa。压力过高会对设备、模具造成巨大冲击，压力过低则会导致产品内部组织不致密，力学性能不达标。

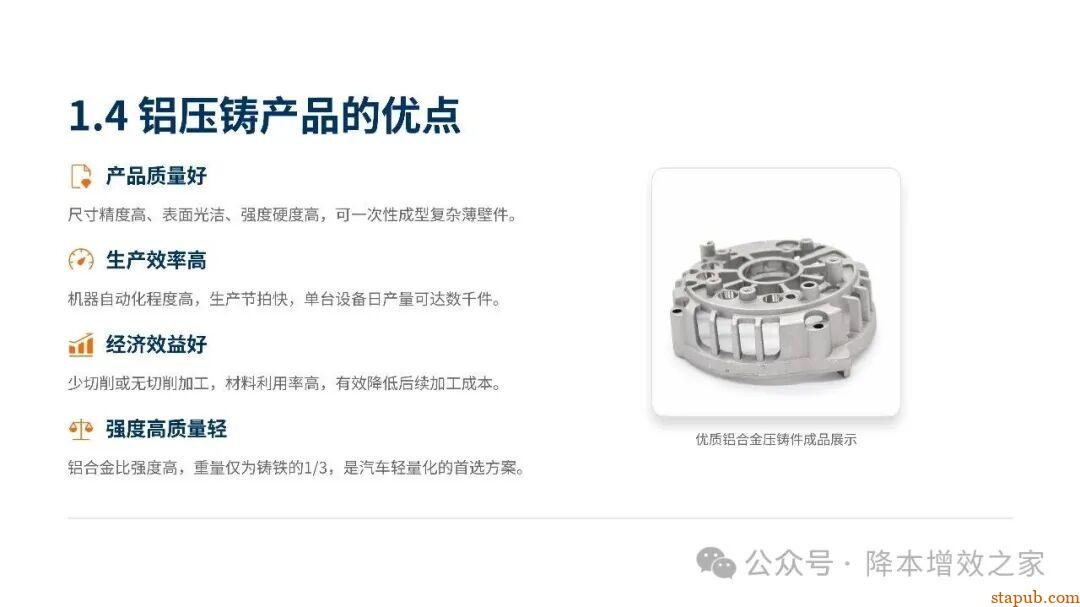

三、铝合金压铸，优势与短板都很清晰

产品质量好

：压铸件尺寸精度高、表面光洁度好，强度与硬度远高于常规铸造件，尺寸稳定互换性强，可直接成型薄壁复杂结构件，大幅减少后续加工。

生产效率高

：压铸工序动作简单，极易实现机械化与自动化。以 2000 吨卧式冷室压铸机为例，铝合金汽车变速箱壳体单日产能可达 1580 件，大批量生产优势显著。

经济效益好

：绝大多数压铸件无需切削加工即可直接使用，或仅需少量加工，大幅提升金属利用率，减少加工设备与工时投入，规模化生产成本优势明显。

强度高质量轻

：优质压铸铝合金的强度可满足汽车、机械等行业的严苛使用要求，而质量仅为铸铁 / 钢件的 1/3，完美适配制造业轻量化的发展趋势。

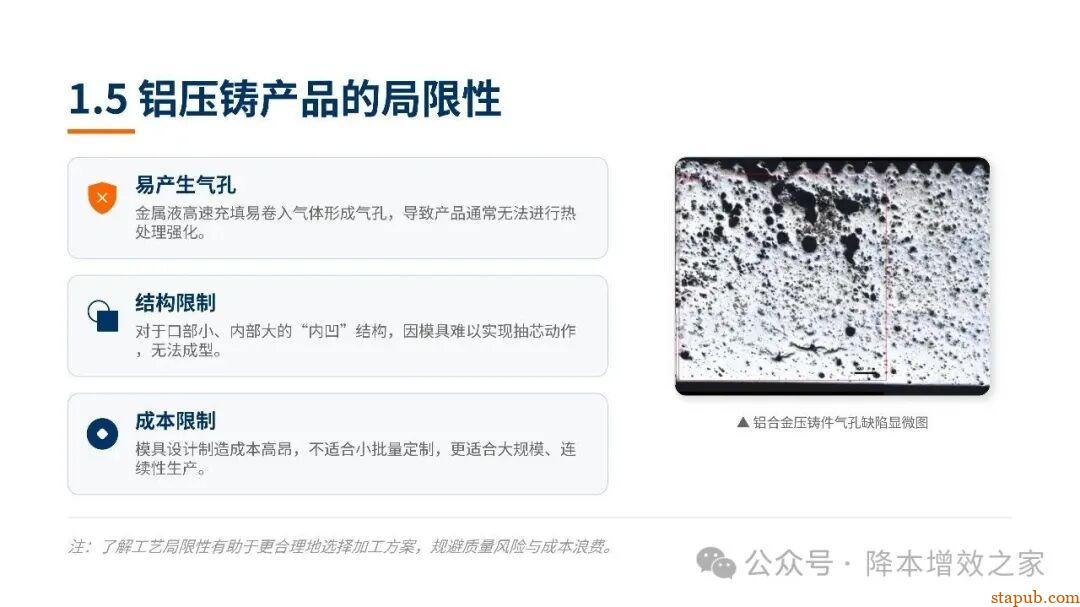

铸件易产生气孔，且气孔内部压力大，常规压铸件一般不能进行热处理，限制了其在高强度场景的深度应用；

对于口部小、内部大的 “内凹” 结构产品，压铸成型难度极高，甚至无法实现；

模具制造成本高，生产连续性要求强，不适宜小批量生产。

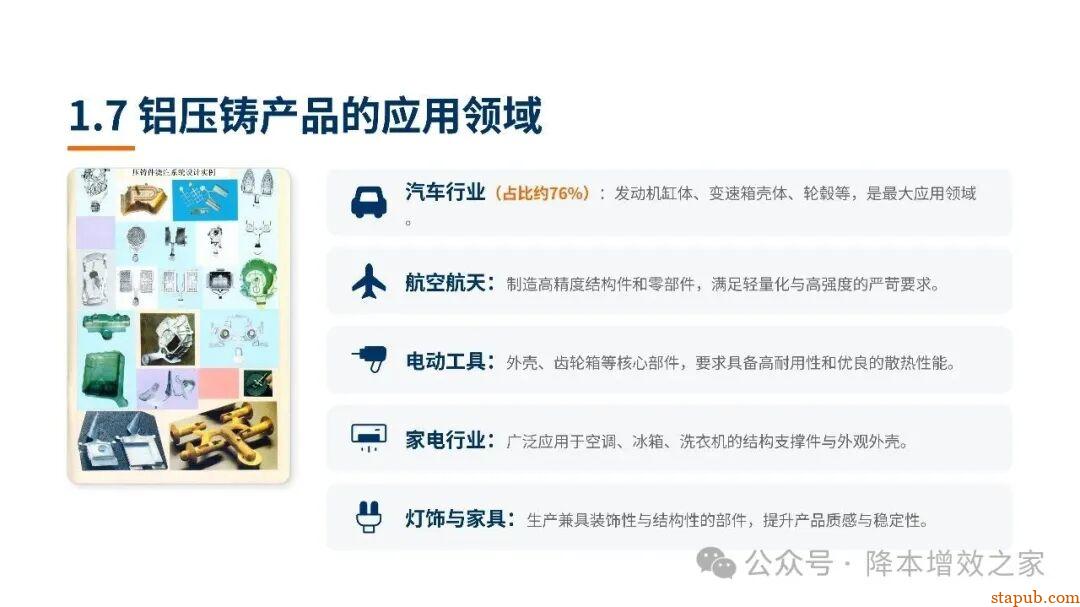

四、我们身边的铝合金压铸件，都用在了哪里？
