加工中心是硬轨的好还是线轨的好?终于讲明白了!

我们常常听到CNC加工中心有硬轨与线轨之分,客户在选购加工中心时就会问:硬轨好还是线轨好呢?它们两个有什么区别?



▌什么是硬轨?什么是线轨?



硬轨指的是导轨和床身是一体的铸造件,然后在铸件的基础上加工出导轨。即床身上铸造出导轨的形状,再通过淬火、磨削后加工成的导轨,也有床身和导轨不一定一体的,比如镶钢导轨,就是加工后钉接在床身上的。

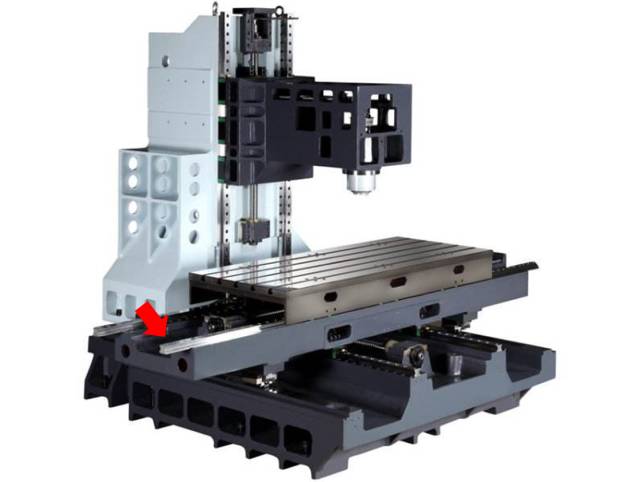

使用硬轨的机床



线轨通常指滚动导轨,就是现在机床行业经常用到的线性模组中用到的那种,我们通常称这类元件为”直线导轨”。直线导轨本身分两部分:滑轨和滑块。滑块内有内循环的滚珠或滚柱,滑轨的长度可以定制。它是一种模块化的元件,是有专门厂家生产的标准化系列化的单独的产品,可以安装在机床上,磨损后可以拆卸下来更换。很多精加工领域的机床,大部分都是采用高精度的线轨作为机床导轨,这也极大的保证了机床的加工精度,进口的有德国力士乐,日本THK,国内做得比较好的有南京工艺,汉江线轨,台湾上银等。

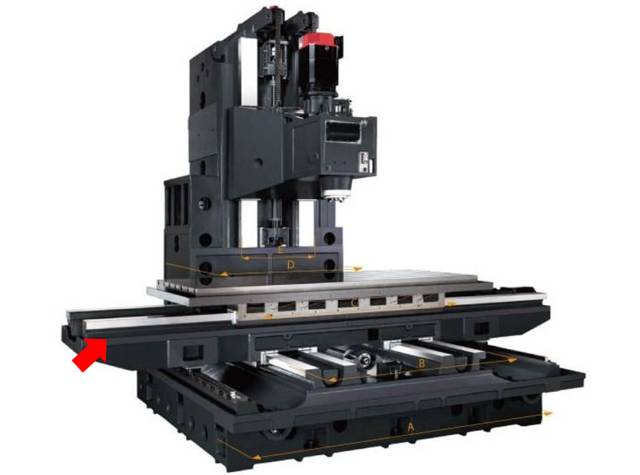

使用线轨的机床

▌加工中心是硬轨的好?还是线轨的好?



其实硬轨和线轨没什么好不好之说,只能说适合不适合,因为他们的侧重点不同。我们来看一下他们各自的优缺点。

1. 硬轨的优缺点及应用

硬轨滑动接触面较大,刚性好、抗震能力强、承重能力强,适合重负荷切削。

硬轨属于干摩擦,由于接触面大,使得磨擦阻力也较大,移动速度不能太快。同时易产生爬行现象,移动表面存在间隙会导致加工误差。机床轨道的保养是重中之重,一旦轨道润滑不充分,就会引起轨道烧死或者磨损过渡,这些对机床的精度而言都是致命的伤害。

硬轨的应用适合重切削,大型模具、高硬度工件、精度要求一般的工件。



2. 线轨的优缺点及应用

现在很多机床的运行速度极快,特别是空程速度,这个很大程度上就是依赖线轨的功劳;线轨经过预紧处理可达到轨道间零间隙,精度高;就使用寿命而言,线轨大大高于硬轨。

线轨承受切削力相对于硬轨要小一些,只是针对硬轨而言,其实现在很多机床的线轨已经极大的提升了其承载的能力。

线轨的应用适合高速机用,可以高速切削,适合加工产品、小型精密模具。如今更多的精密加工中心使用的是线轨。
