作为质量人的您连CAD绘图标注都不会,怎么拿高工资?

下面是AutoCAD标注大全,作为质量人的您请快快收藏转发。从事Auto CAD的目前来说,还是不错的。我的几个专科同学,有去机械、建筑、工艺品的都有,在一线城市工作,最低的都在8000以上。AutoCAD软件只是个绘图工具,重要的在于设计,这是拿年薪的基础!

标注大全:

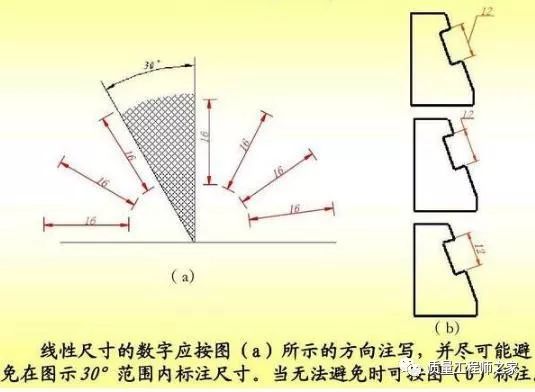

一、线性尺寸标注

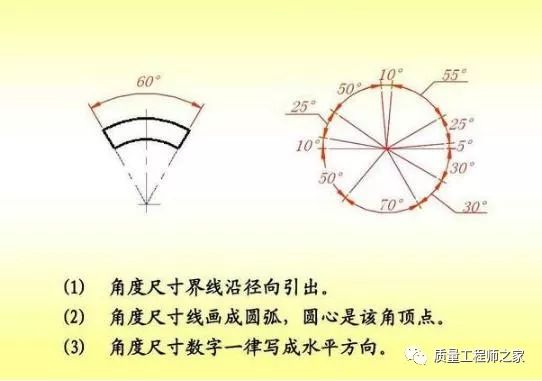

二、角度尺寸标注

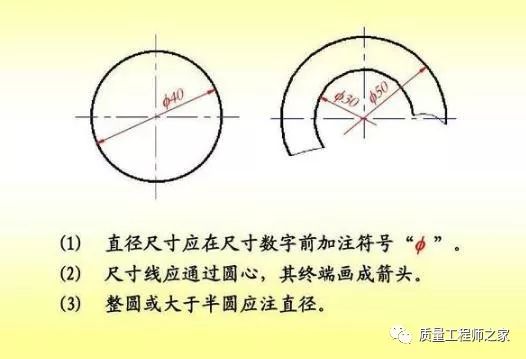

三、圆的直径标注

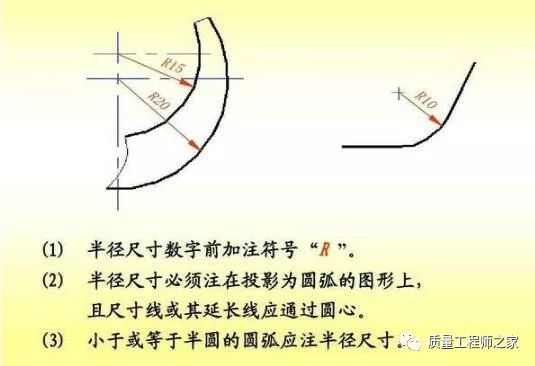

四、圆弧半径标注

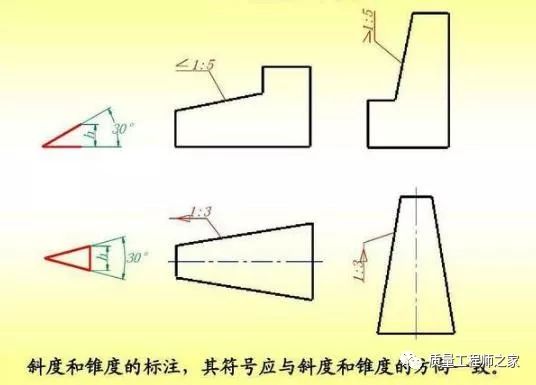

五、斜度和锥度标注

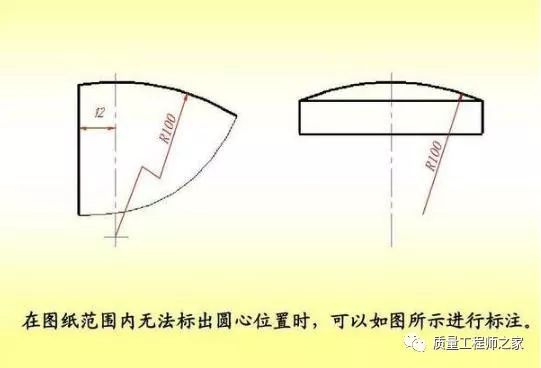

六、大圆弧标注

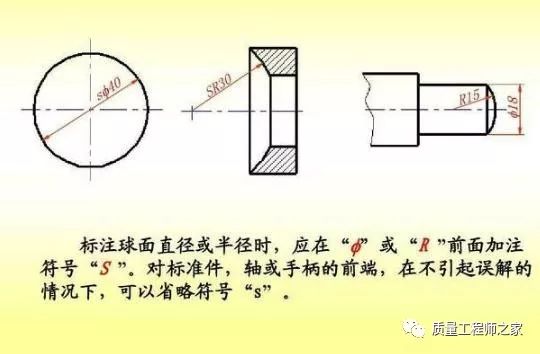

七、球面标注

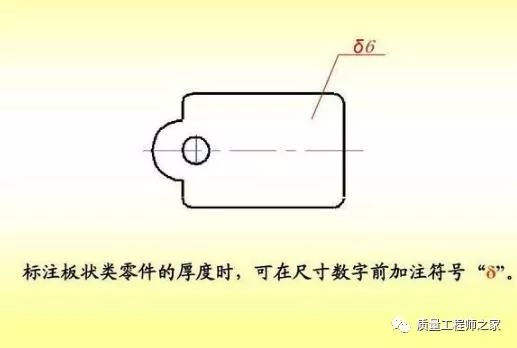

八、板状类零件标注

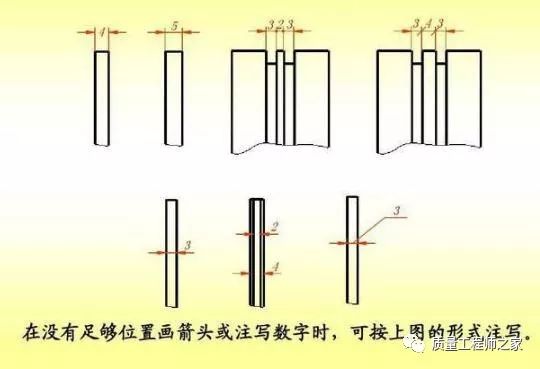

九、狭小部位的注法

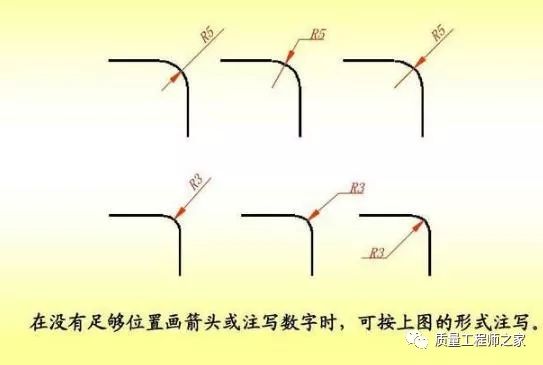

十、小半径注法

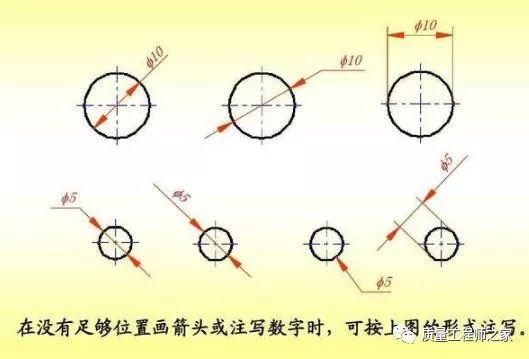

十一、小直径注法

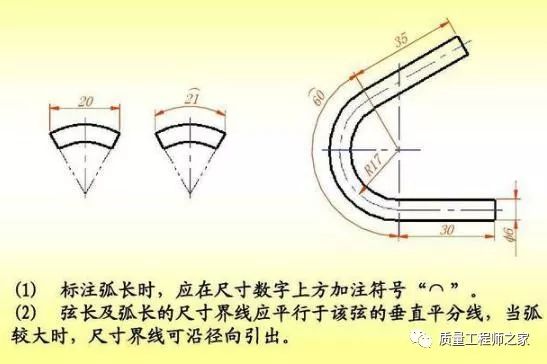

十二、弦长及弧长标注

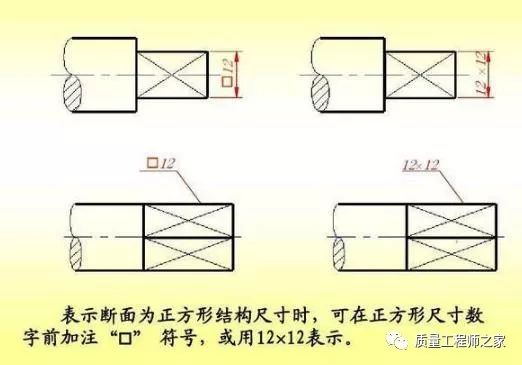

十三、正方形结构标注

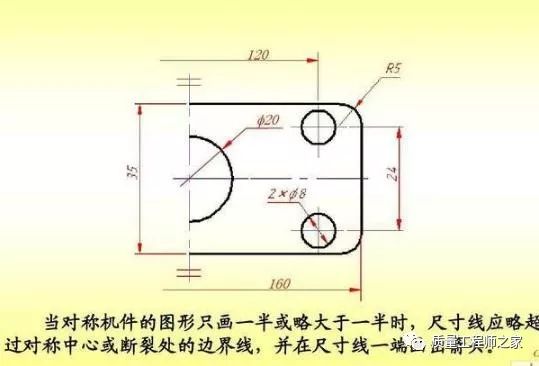

十四、对称机件标注

标注:

1、dli : 直线标注

2、dal : 斜线标注

3、dan : 角度标注

4、dba : 层级标注

5、dce : 标注圆心

6、dco : 连续标注

7、ddi : 直径标注

8、ded : 编辑标注

尺寸标注:

1、DLI, *DIMLINEAR(直线标注)

2、DAL, *DIMALIGNED(对齐标注)

3、DRA, *DIMRADIUS(半径标注)

4、DDI, *DIMDIAMETER(直径标注)

5、DAN, *DIMANGULAR(角度标注)

6、DCE, *DIMCENTER(中心标注)

7、DOR, *DIMORDINATE(点标注)

8、TOL, *TOLERANCE(标注形位公差)

9、LE, *QLEADER(快速引出标注)

10、DBA, *DIMBASELINE(基线标注)

11、DCO, *DIMCONTINUE(连续标注)

12、D, *DIMSTYLE(标注样式)

13、DED, *DIMEDIT(编辑标注)

14、DOV, *DIMOVERRIDE(替换标注系统变量)

15、DAR,(弧度标注,CAD2006)

16、DJO,(折弯标注,CAD2006)
