DFM到底是什么？为啥研发一定要做DFM？

共计 3314 个字符，预计需要花费 9 分钟才能阅读完成。

在日常研发与生产中，我们经常听到：

“这个结构设计得挺好，但生产那边说不好做，成本太高。”
“测试又发现短路了，好像是设计时没考虑焊盘间距。”
“方案已经定了，现在改？来不及了。”

这些问题的背后，往往都指向同一个根源——设计阶段没有充分考虑“能不能造出来、好不好造”。

而解决这个问题的方法，就是今天我们要聊的：DFM。

这篇文章适合所有与产品开发相关的人员，无论你是设计、工艺、质量、采购还是运营，只要你想弄清楚“DFM到底是什么，为什么研发一定要做”，这篇文章会给你一个清晰的答案。

一、DFM到底是什么

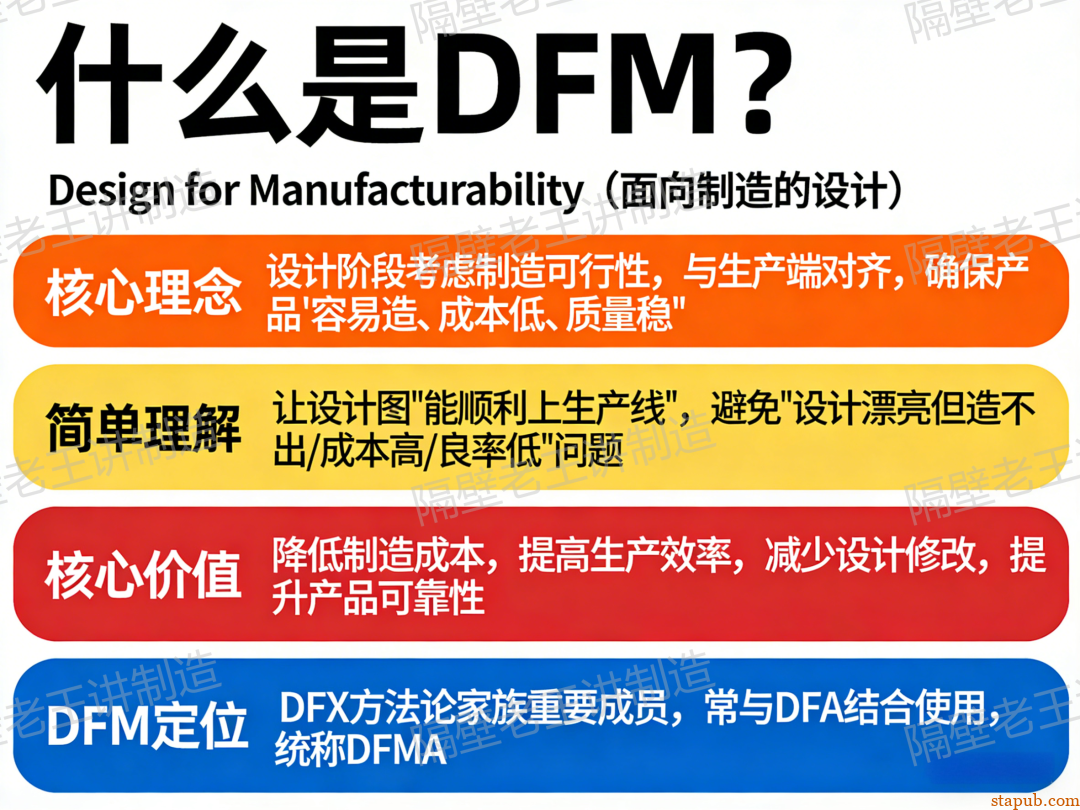

DFM，全称是 Design for Manufacturability，中文叫“面向制造的设计”。

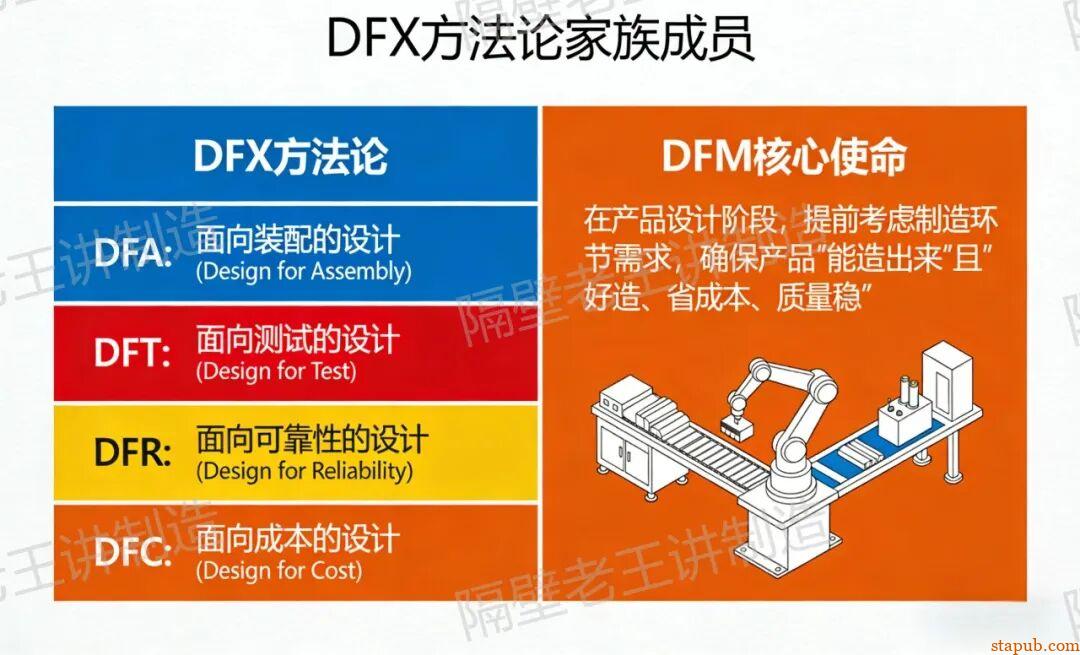

它属于 DFX 方法论家族的一员。DFX 是一系列面向产品全生命周期的设计方法，常见的有：

• DFA：面向装配的设计（Design for Assembly）
• DFT：面向测试的设计（Design for Test）
• DFR：面向可靠性的设计（Design for Reliability）
• DFC：面向成本的设计（Design for Cost）

而 DFM 的核心使命非常明确：在产品设计阶段，就提前考虑制造环节的需求，确保产品不仅“能造出来”，而且“好造、省成本、质量稳”。

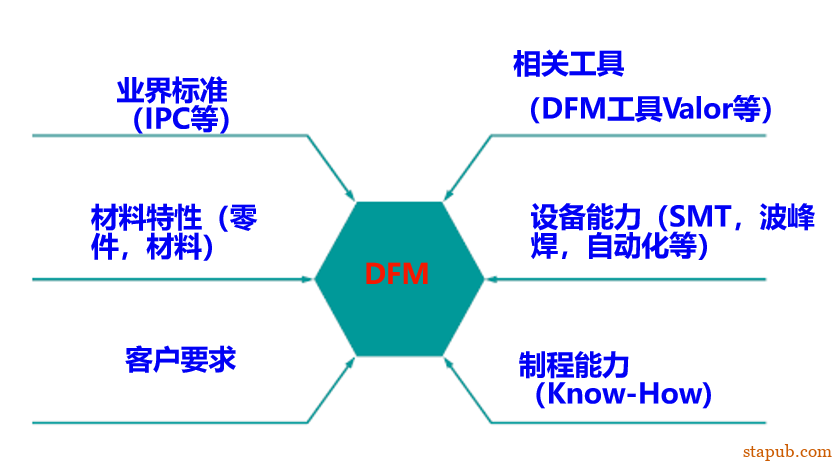

DFM的六大要素

举个简单的例子：

假如你想设计一款曲面外壳的电子产品。如果只是从外观出发，设计了一个非常复杂的曲面结构，注塑模具可能需要做多个滑块、斜顶，模具成本大幅上升，成型周期延长，良率还可能下降。

而 DFM 的做法是：在设计初期就与模具、工艺工程师沟通，了解注塑成型的限制，优化曲率、合理设置拔模角、减少不必要的倒扣结构，最终实现外观与制造的平衡。

这就是 DFM——让创意落地，而不是让创意成为生产的噩梦。

二、为什么研发一定要做DFM？

1. 破除一个关键误解

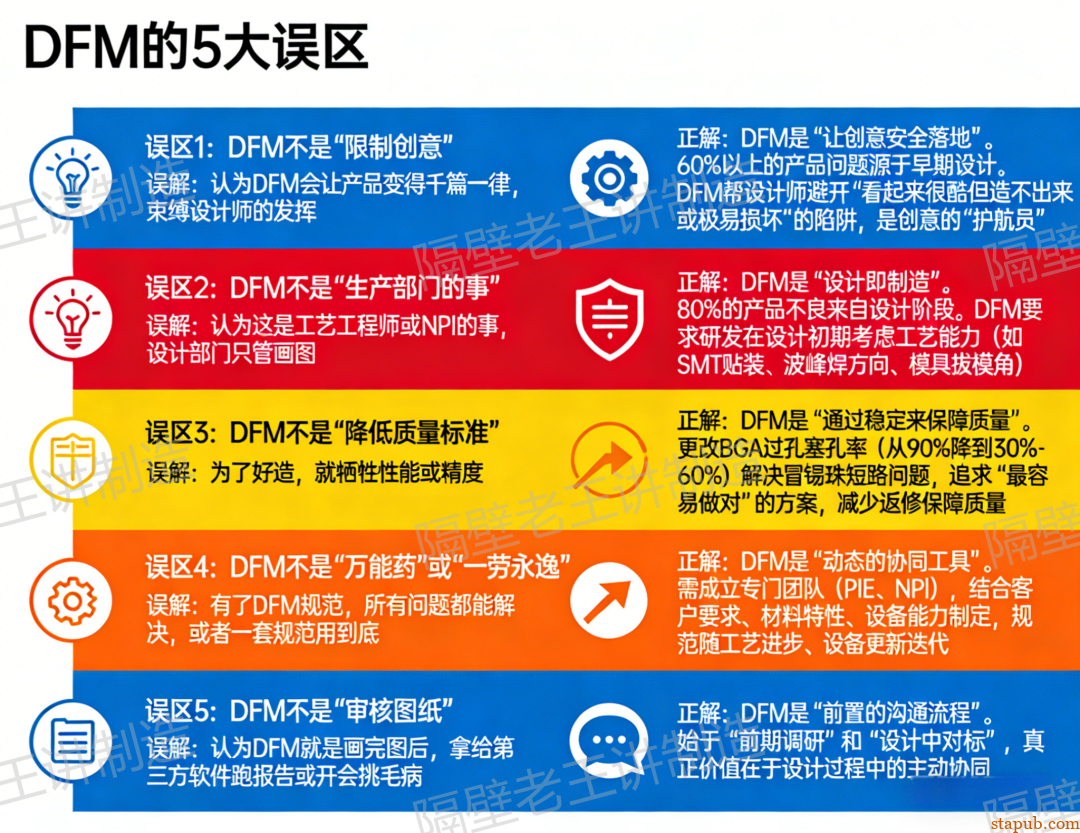

在深入讨论之前，先要破除一个常见的误解：“DFM会不会限制设计师的创意？”

答案是：不会。恰恰相反，DFM是让创意真正落地。

如果设计师画了一个结构，结果发现无法开模、无法装配、或者成本高得离谱，最终只能推倒重来——这不是创意，这是浪费。DFM是在设计阶段就告诉设计师：这条路走得通，那条路走不通，哪条路最经济、最稳定。DFM不是约束，而是保障。

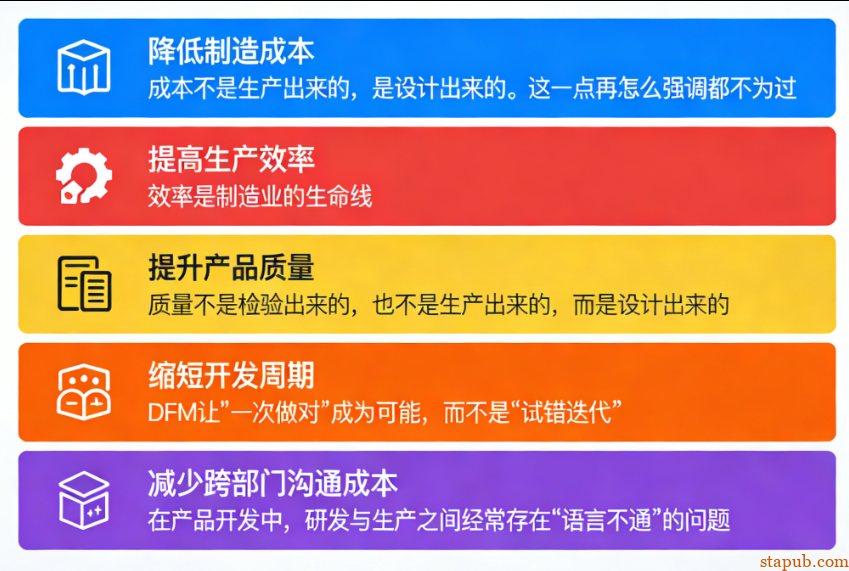

2. 做DFM的五大核心价值

价值一：降低制造成本

成本不是生产出来的，是设计出来的。这一点再怎么强调都不为过。

• 一个零件如果设计得太复杂，就需要更复杂的模具、更长的加工时间、更昂贵的设备
• 一个元件如果选型不标准，采购成本可能高出30%，交期还不可控
• 一个结构如果装配困难，就需要更多人工工时，甚至增加专用夹具

DFM在设计阶段就识别并规避这些问题，从源头控制成本，而不是等到生产了再去“想办法降本”。

价值二：提高生产效率

效率是制造业的生命线。DFM通过以下方式提升效率：

• 简化工艺流程：减少不必要的工序，合并可合并的步骤
• 优化布局设计：比如合理的拼板方式，让一次贴装完成更多产品
• 便于自动化：设计时考虑自动化设备的抓取、定位、传送需求，减少人工干预
• 减少换线时间：标准化的设计让产线切换更顺畅

价值三：提升产品质量

质量不是检验出来的，也不是生产出来的，而是设计出来的。

很多质量问题，其实是设计埋下的“定时炸弹”：

• 元件间距过小，导致焊接短路
• 热设计不合理，导致局部过热烧毁
• 结构强度不足，导致运输过程中损坏
• 测试点设计不当，导致漏检率高

这些问题如果等到生产才发现，不仅返工成本高，还会影响产品交付。如果等到售后才发现，更是对企业声誉的打击。

DFM在设计阶段就解决这些问题，让产品质量“先天就好”。

价值四：缩短开发周期

这是很多企业最直观的感受。

没有DFM的开发流程往往是这样的：

设计出图 → 试产 → 发现问题 → 设计改版 → 再试产 → 又发现问题 → 再改版 ……

每一次改版都意味着时间、金钱的浪费，更致命的是可能错过市场窗口期。

而有DFM的开发流程是：

设计过程中反复与生产端沟通 → 出图时已考虑制造可行性 → 试产一次成功或仅微调 → 快速进入量产

DFM让“一次做对”成为可能，而不是“试错迭代”。

价值五：减少跨部门沟通成本

在产品开发中，研发与生产之间经常存在“语言不通”的问题：

• 研发说：“我这个设计多漂亮”
• 生产说：“但你这个地方开不了模”
• 研发说：“那你们想办法啊”
• 生产说：“要改图才行”

这种反复拉扯，不仅消耗精力，还容易产生对立情绪。

DFM的本质，就是建立一套“共同语言”——一套大家都认可的设计规范。研发按照规范设计，生产按照规范执行，评审时对照规范检查。沟通成本大幅降低，协作效率大幅提升。

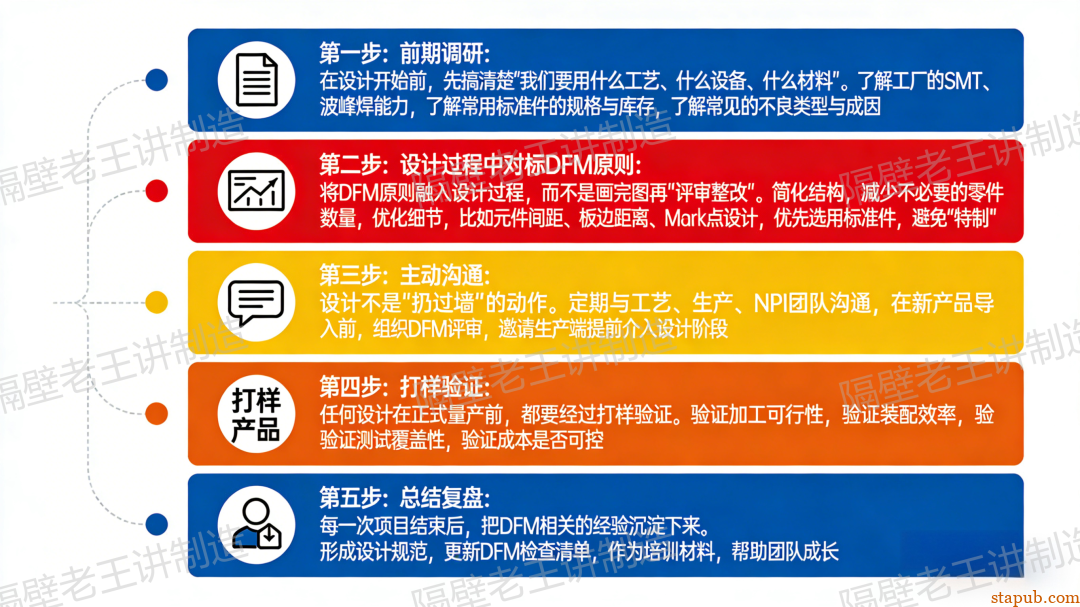

三、如何做DFM：五步落地法

DFM 不是一句口号，而是一套可以落地执行的方法。可以把它归纳为 五步落地法：

第一步：前期调研

在开始设计之前，先搞清楚“我们有什么”：

• 工艺能力：生产线支持什么工艺？SMT的最小元件是多少？波峰焊的过板方向有什么限制？
• 设备能力：贴片机的精度是多少？回流焊的温区分布如何？测试设备的探针间距是多少？
• 材料库：有哪些标准件可以选用？常用材料有哪些？哪些材料是采购周期长的？
• 历史教训：过去哪些设计出过问题？哪些结构容易导致不良？

这些信息构成了DFM的“基础知识库”。设计之前先了解这些，就能避开很多“坑”。

第二步：设计过程中对标DFM原则

将 DFM 原则融入设计过程，而不是画完图再“评审整改”。

• 简化结构，减少不必要的零件数量
• 优化细节，比如元件间距、板边距离、Mark点设计
• 优先选用标准件，避免“特制”

第三步：主动沟通

在设计过程中，持续对照DFM原则进行自查：

• 简化结构：能用简单结构实现的功能，就不用复杂结构
• 优化细节：检查元件间距、板边距离、Mark点、测试点等关键细节
• 标准化：优先选用标准件、标准工艺、标准尺寸
• 考虑装配：思考装配顺序、装配方向、防呆设计
• 考虑测试：思考测试点是否容易接触、测试覆盖率是否足够

第四步：打样验证

任何设计在正式量产前，都要经过打样验证。

• 验证加工可行性
• 验证装配效率
• 验证测试覆盖性
• 验证成本是否可控

第五步：总结复盘

每一次项目结束后，把 DFM 相关的经验沉淀下来。

• 形成设计规范
• 更新 DFM 检查清单
• 作为培训材料，帮助团队成长

四、DFM的常见应用场景

DFM 并不是只适用于某一个行业，而是几乎所有实体产品开发中都可以应用。

包括：

• PCBA 设计：元件间距、Mark点、测试点、波峰焊方向等
• 模具设计：分型线、滑块、斜顶、浇口位置、拔模角、壁厚等
• 整机组装：防呆设计、插件方向、自动化生产线适配
• 包装设计：包装方式对效率的影响（如纸模+吸塑 vs 胶袋+折卡纸）

在实际应用中，DFM 经常与 DFA（面向装配的设计） 结合使用，统称为 DFMA。

两者的关系是：

DFM 关注的是“零件好不好造”——侧重于单个零件的可加工性

DFA 关注的是“零件好不好装”——侧重于零件组合后的装配效率

举例来说：

一个产品有10个零件，每个零件都很好造（DFM做得好），但如果装配时需要螺丝刀、卡扣、胶水等多种工具，顺序复杂，装配效率很低——这就是DFA没做好。

反过来，如果装配很简单，但某个零件本身很难加工——这就是DFM没做好。

所以，DFM和DFA是相辅相成的。真正优秀的设计，既考虑零件本身的制造可行性，也考虑零件组合后的装配效率。两者结合，才能实现产品开发的整体最优。

五、DFM的三个基础原则

如果你是刚接触 DFM 的设计人员，可以先从以下三个基础原则入手：

1.结构越简单越好
减少零件数量，简化装配流程。每少一个零件，就少一道工序、少一个潜在失效点。

2.优先使用标准件与成熟工艺
不要轻易“创新”结构或工艺，除非有充分的验证支撑。标准件更便宜、更可靠、更容易采购。

3.设计即沟通
把你的设计意图用图纸、标注、注释清晰地表达出来。一个好的 DFM 设计，是让生产端“一看就懂，一做就顺”。

六、总结

DFM，不是限制创意，而是让创意有尊严地落地。

它把“能造出来”从一句口号，变成设计之初就反复确认的事实。
它把“成本可控”从生产部门的无奈，变成设计阶段的可选方案。
它把“质量可靠”从售后返修的反思，变成图纸上的每一处细节。

对于设计师来说，DFM 是让自己少走弯路的“护身符”；
对于企业来说，DFM 是实现“设计即制造、一次就做对”的核心能力。

研发做 DFM，不是选择题，而是必答题。

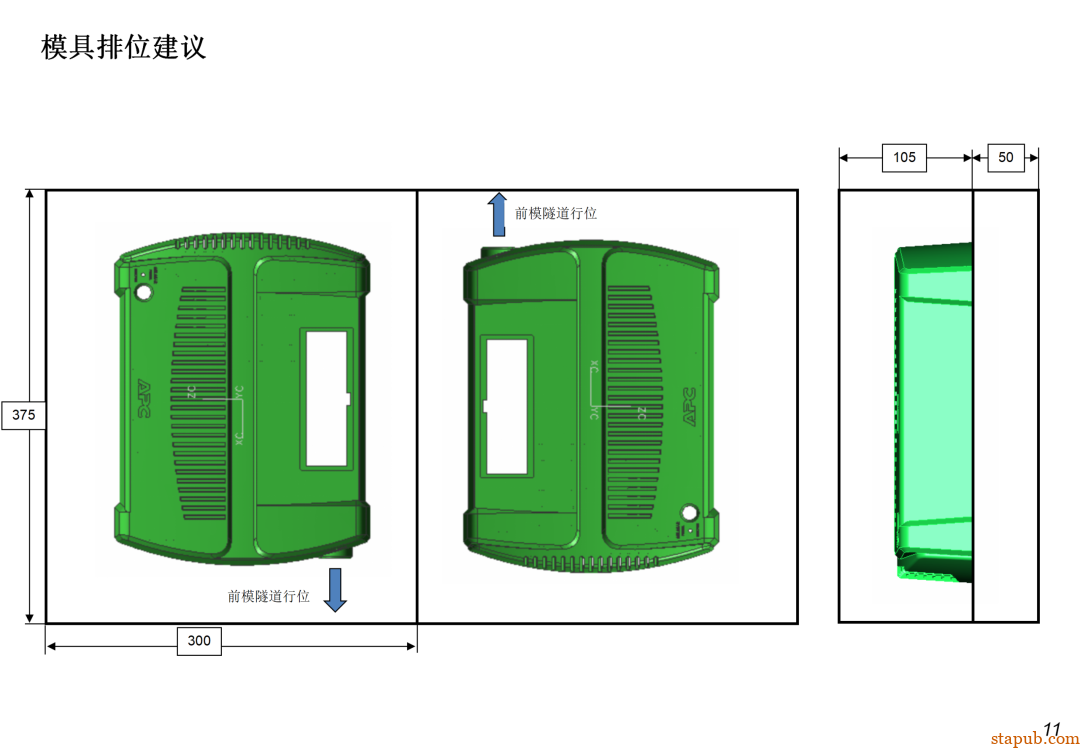

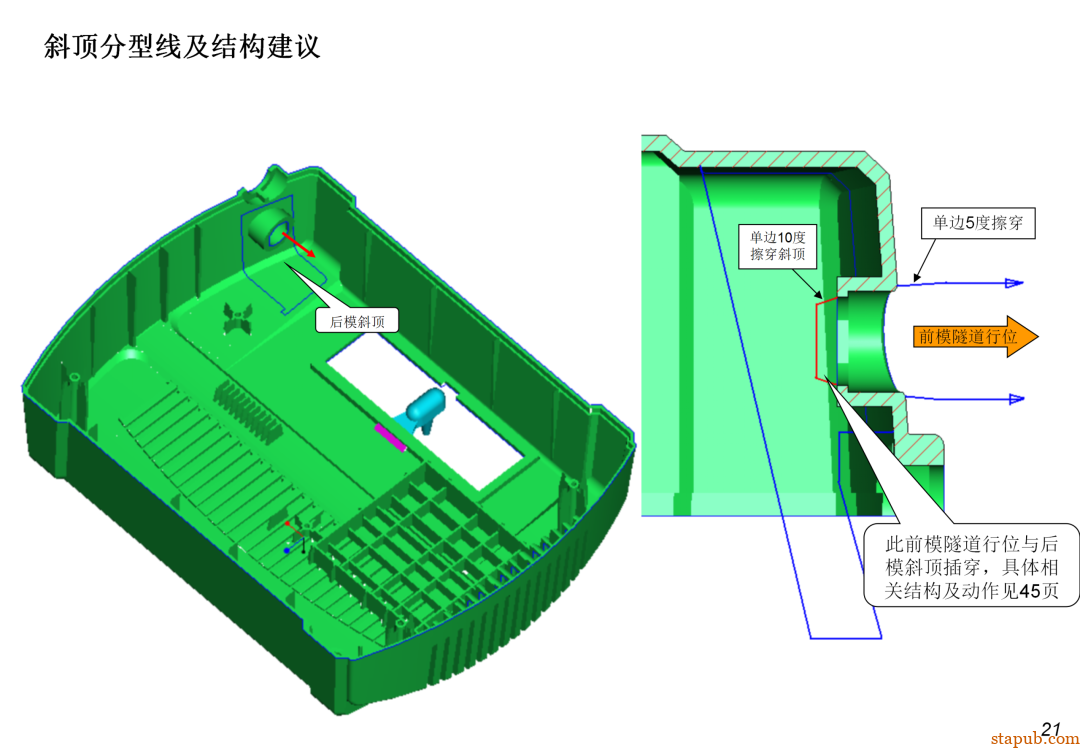

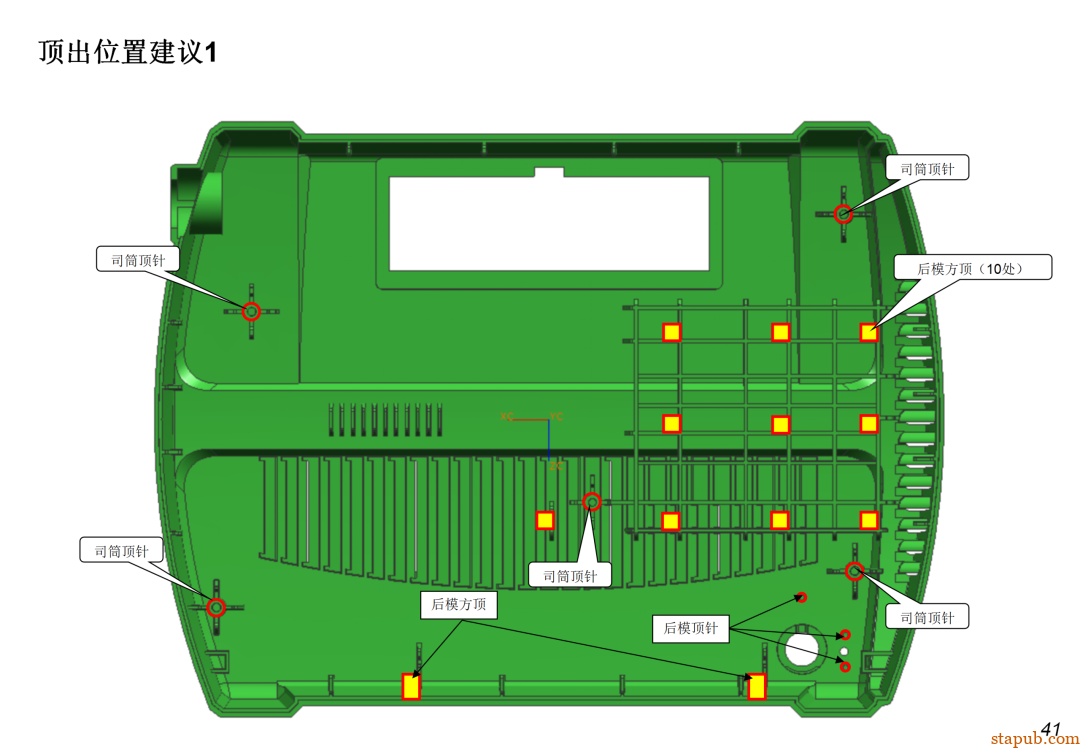

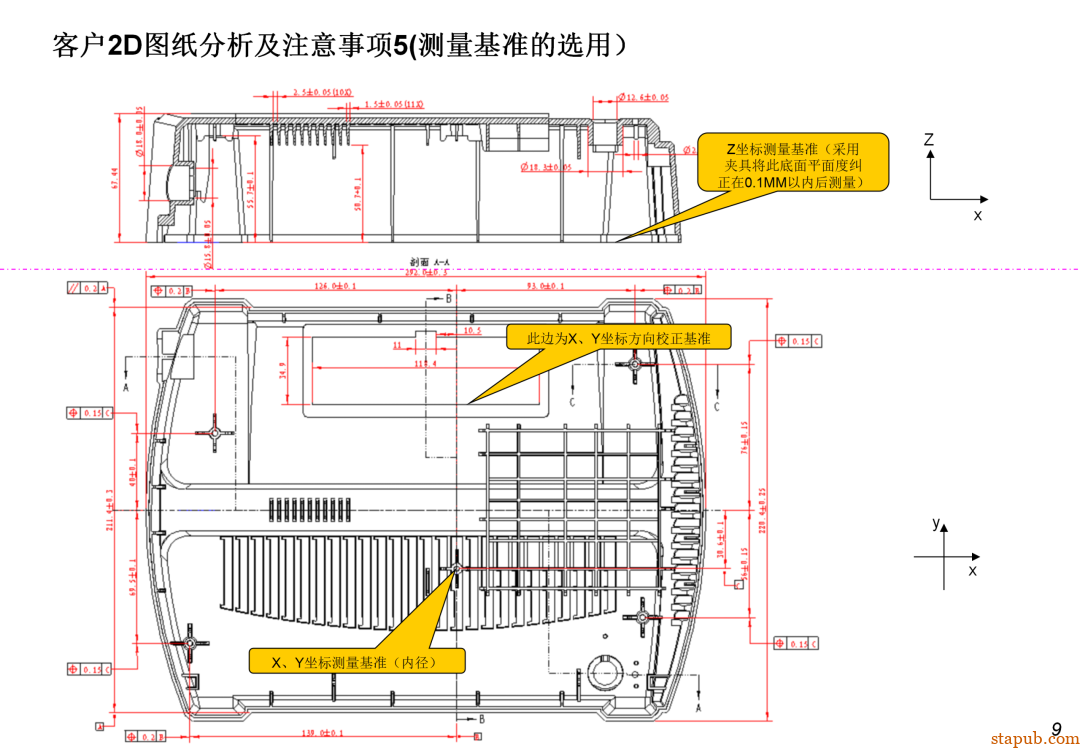

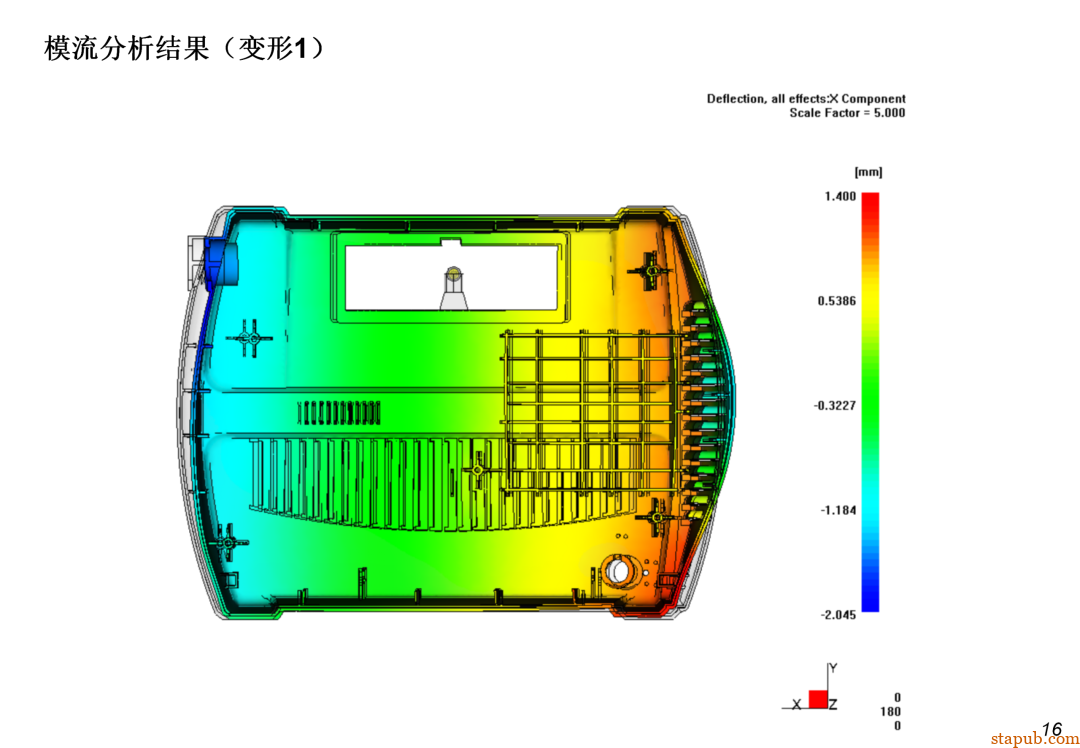

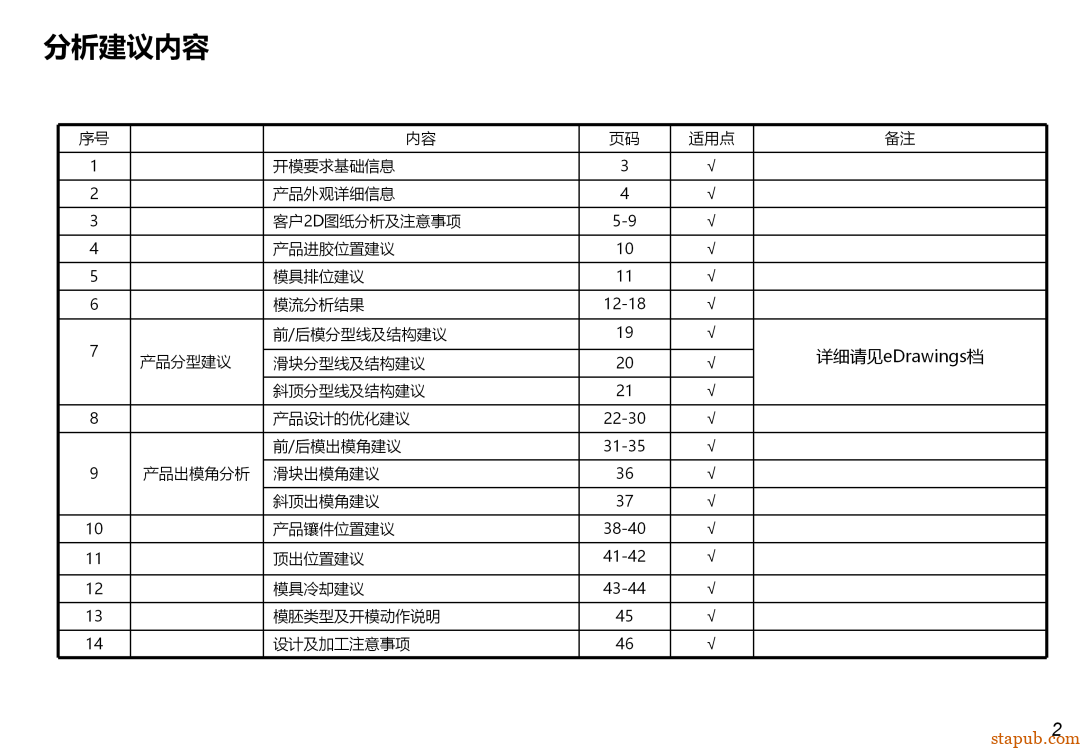

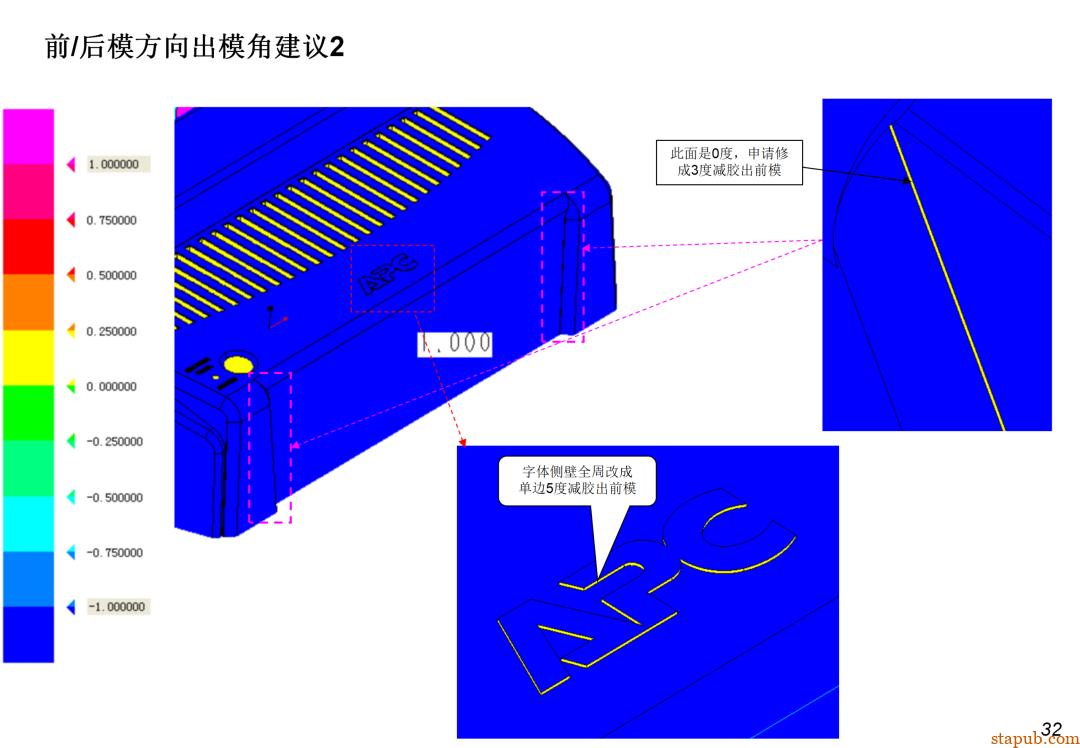

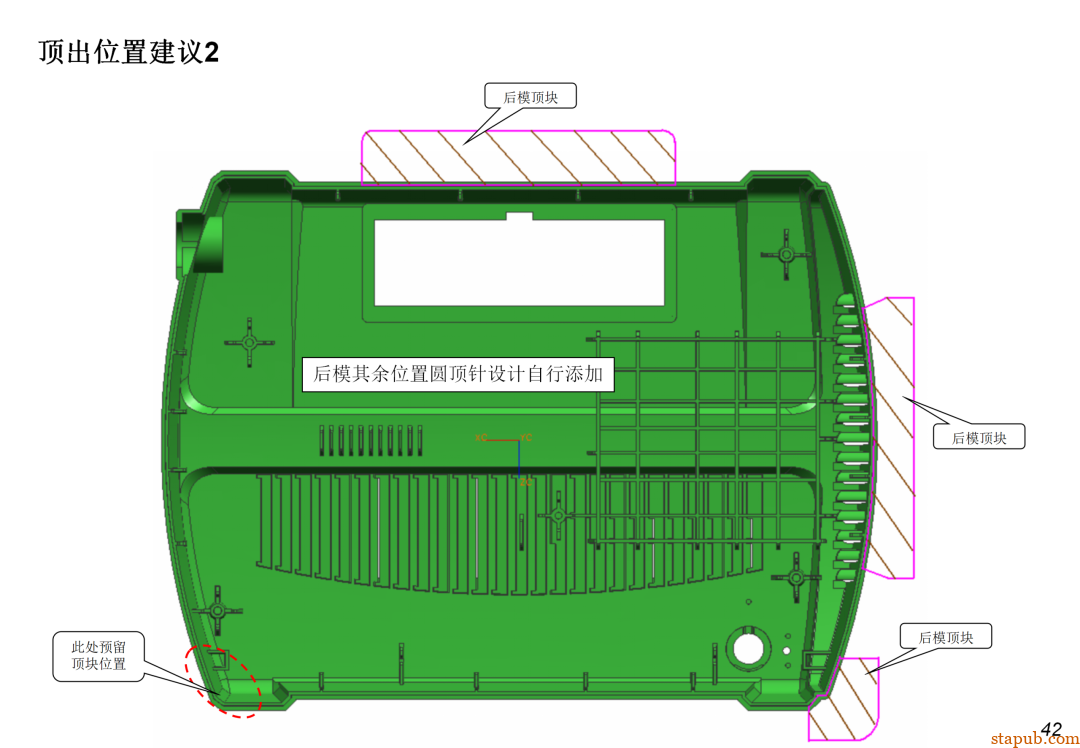

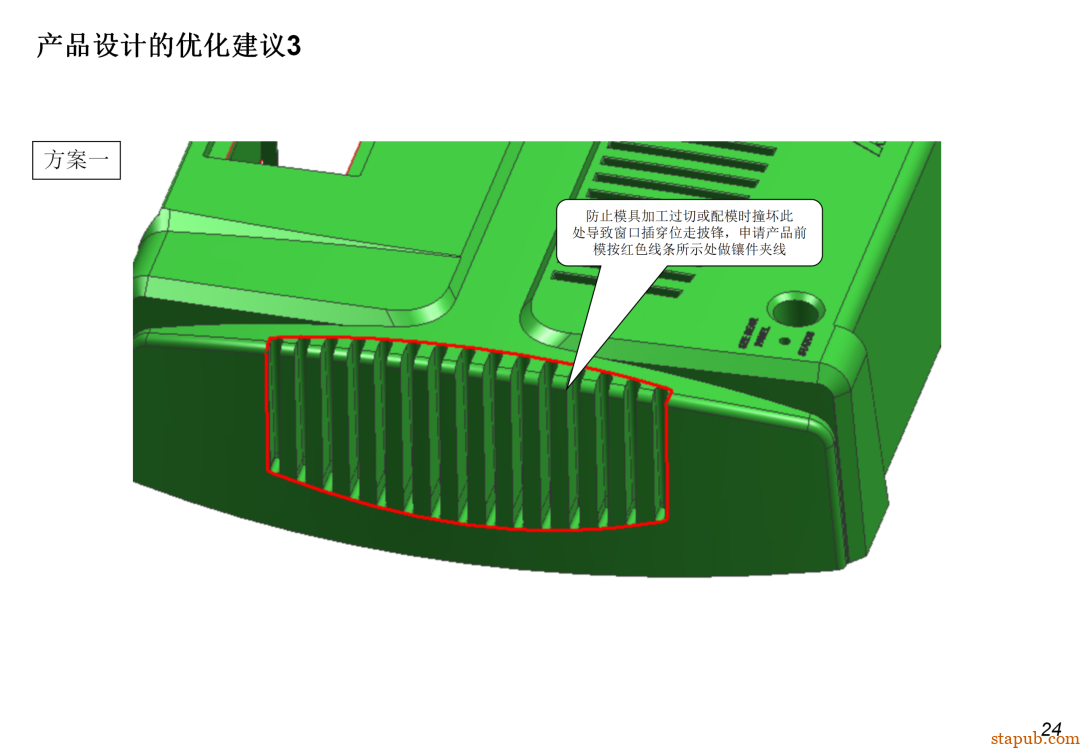

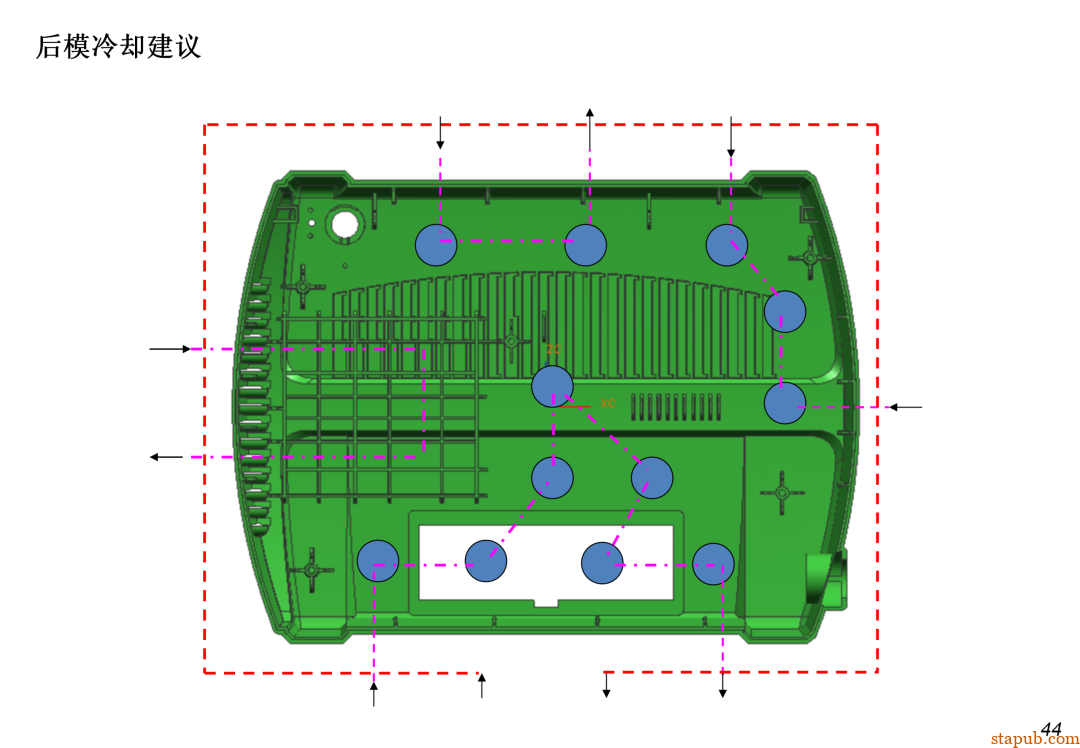

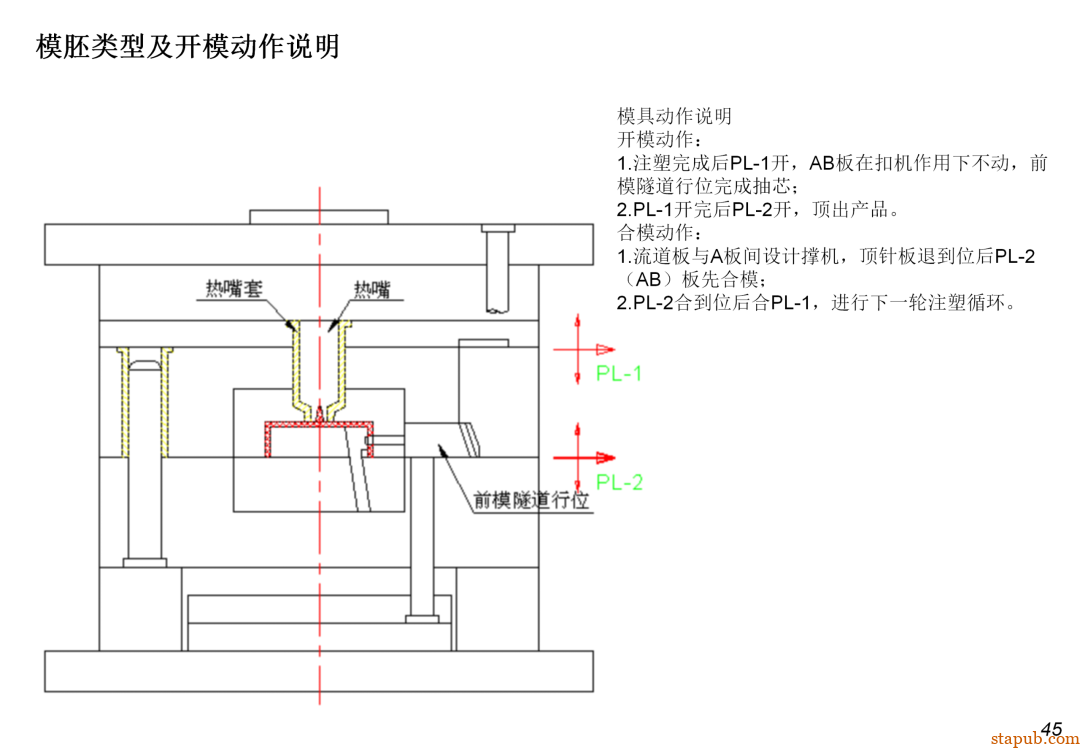

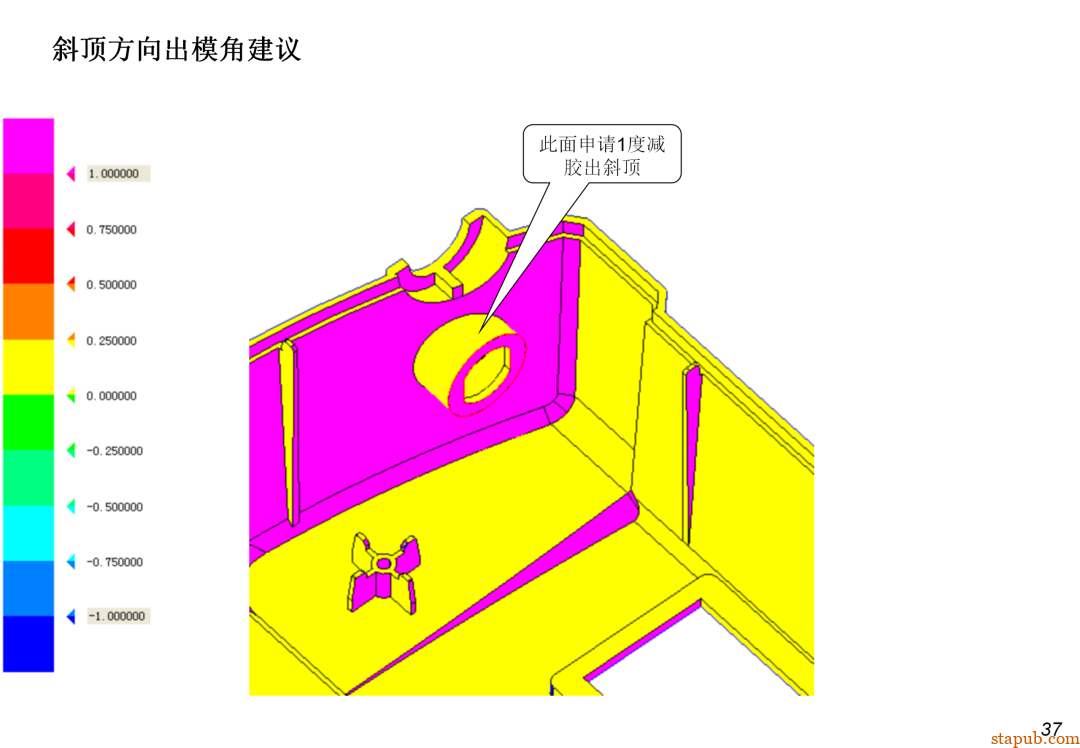

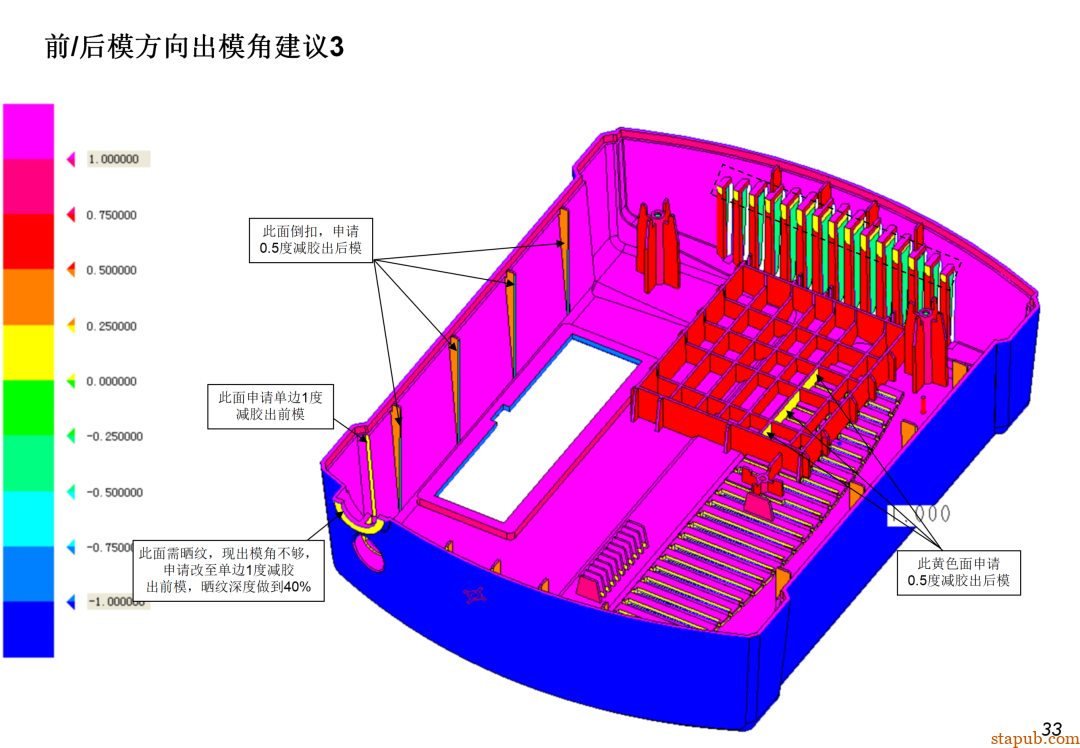

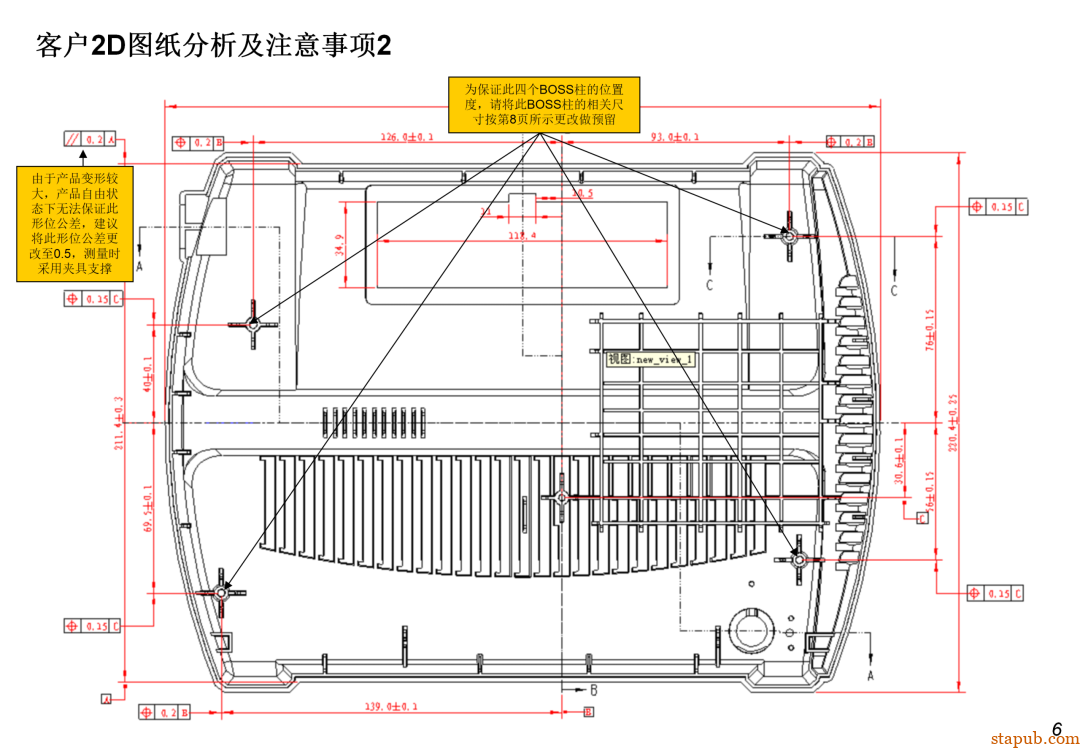

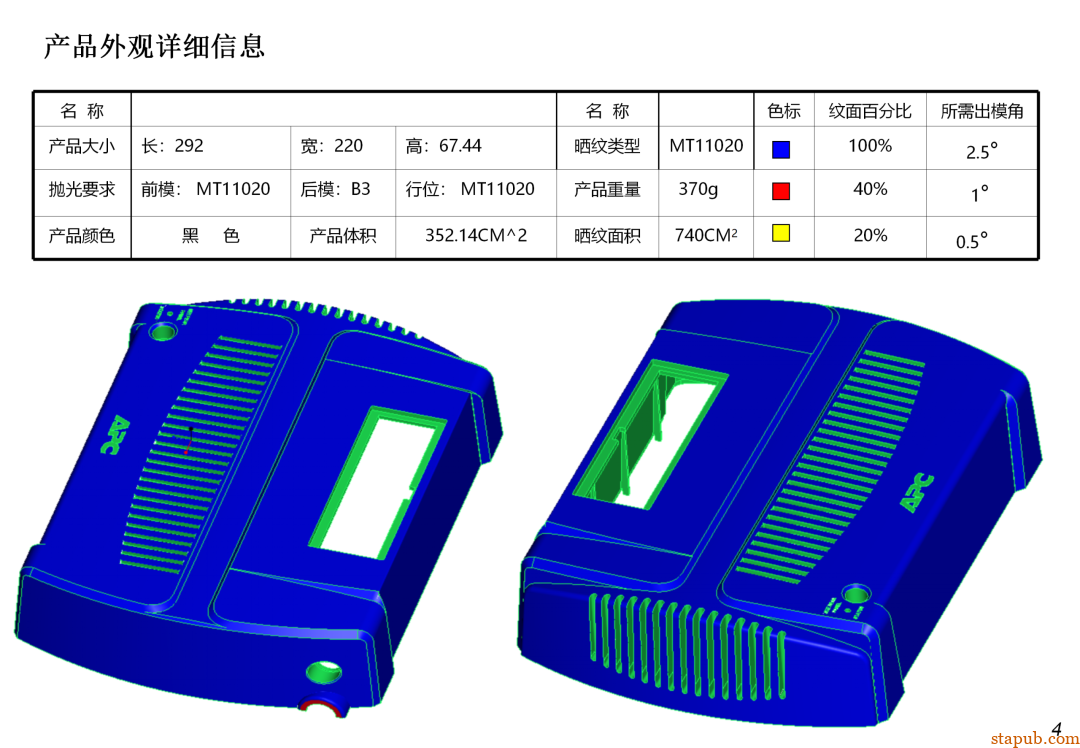

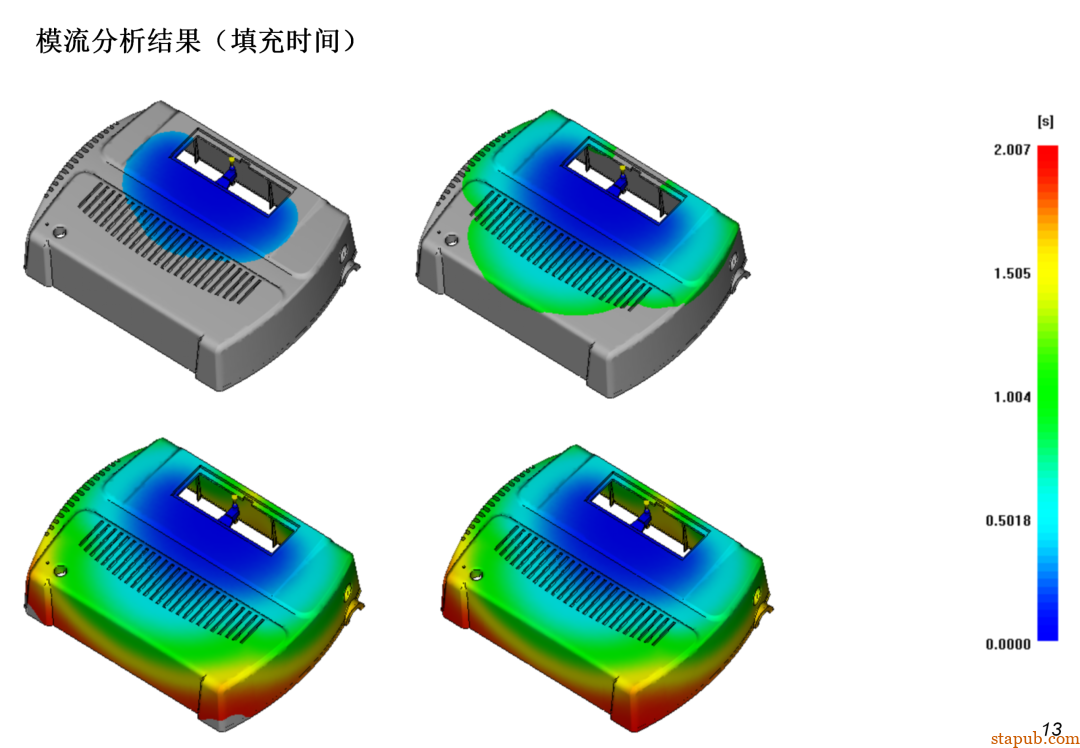

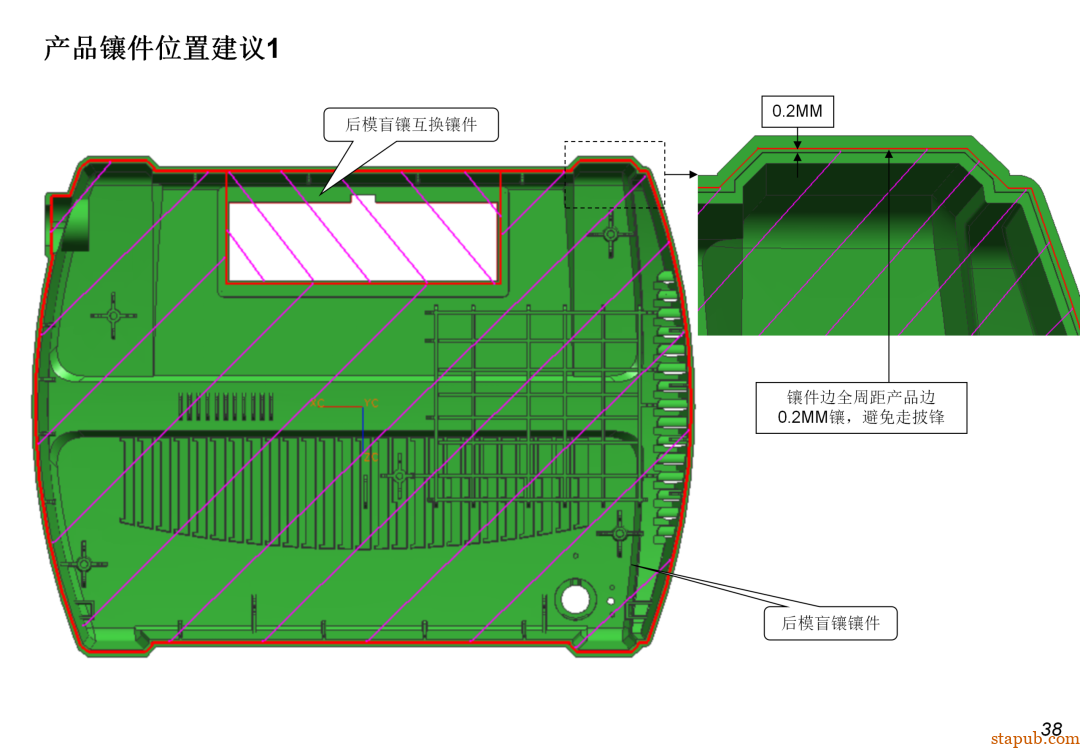

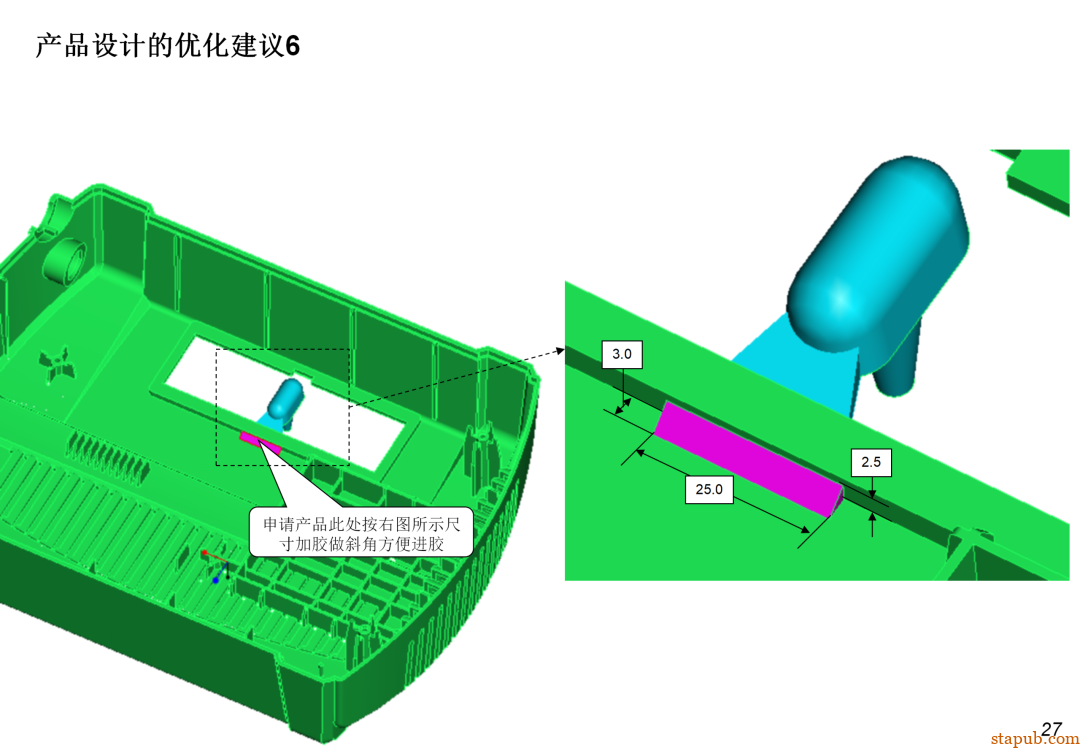

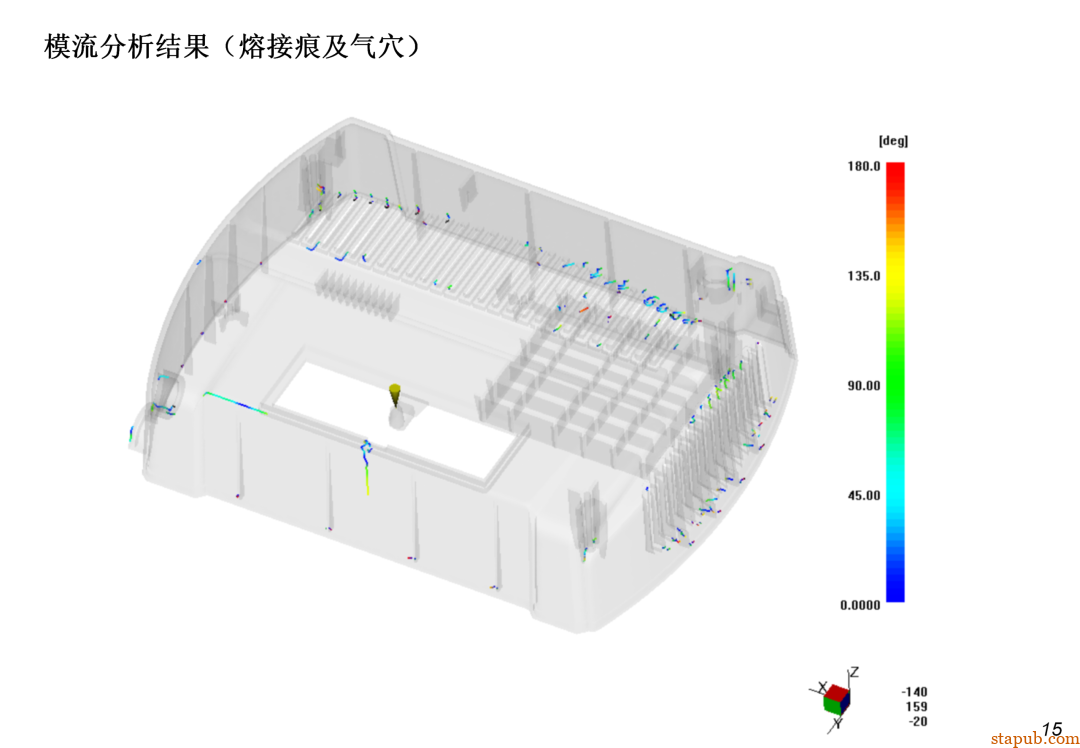

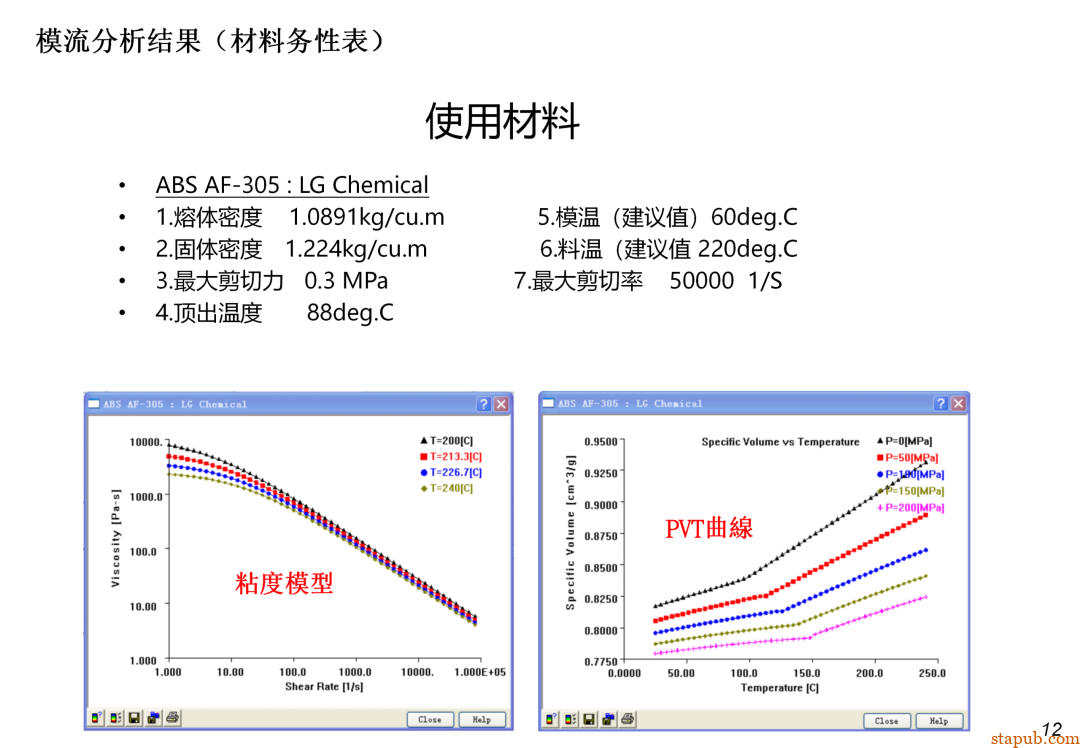

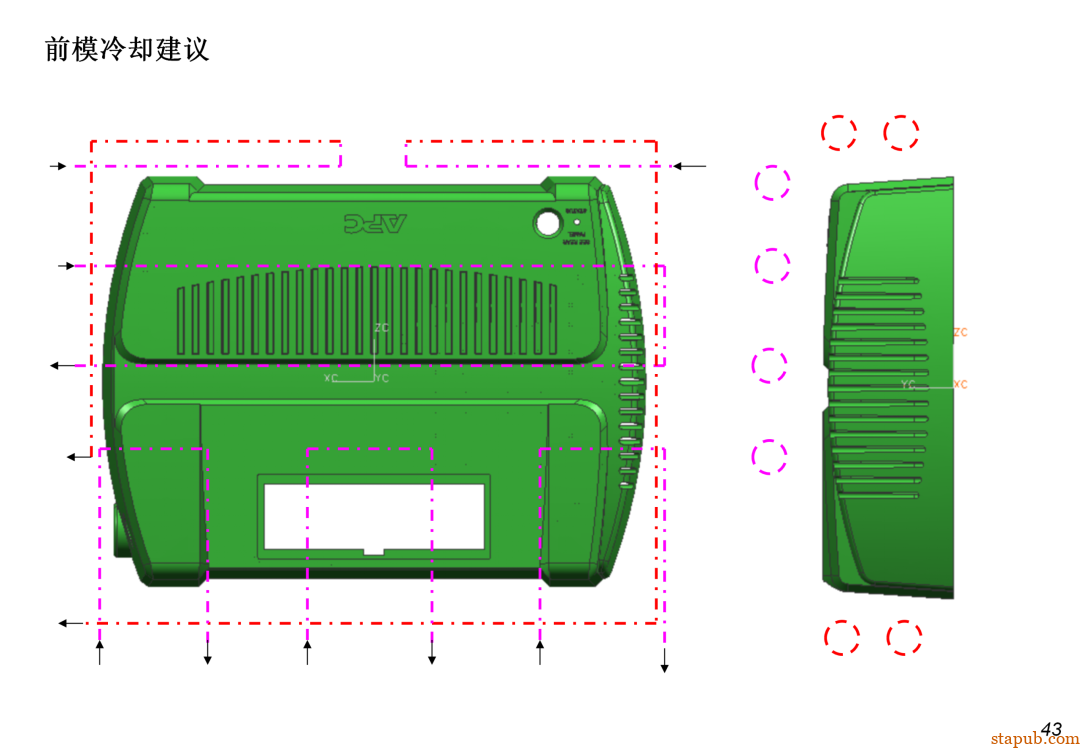

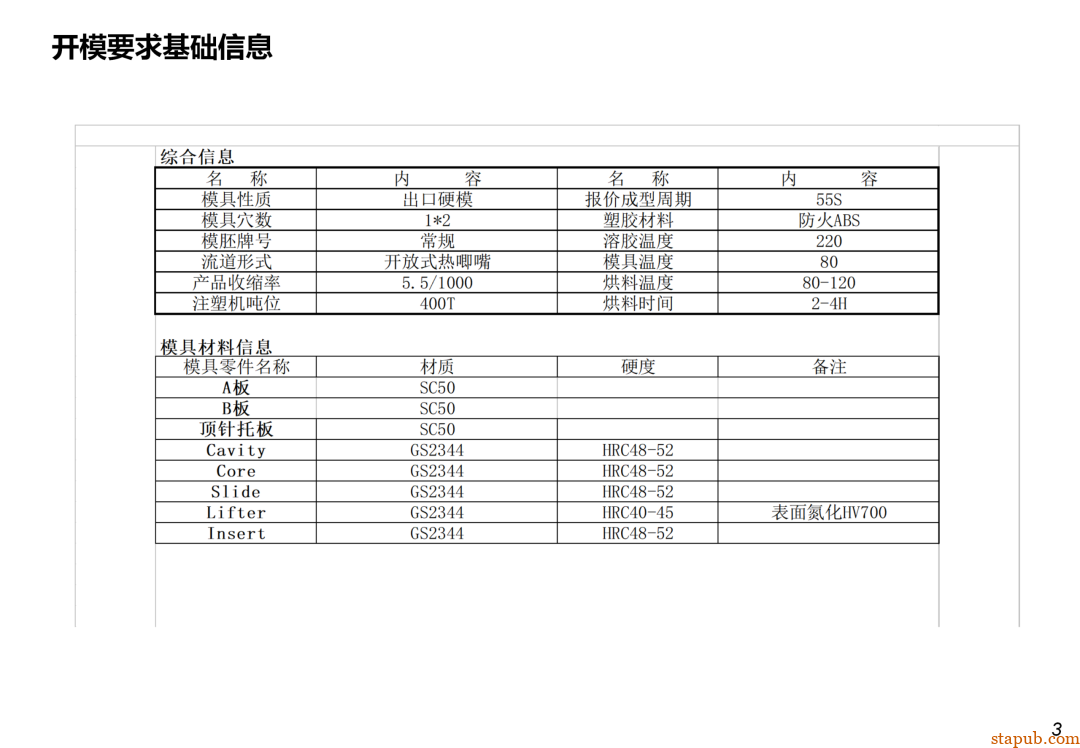

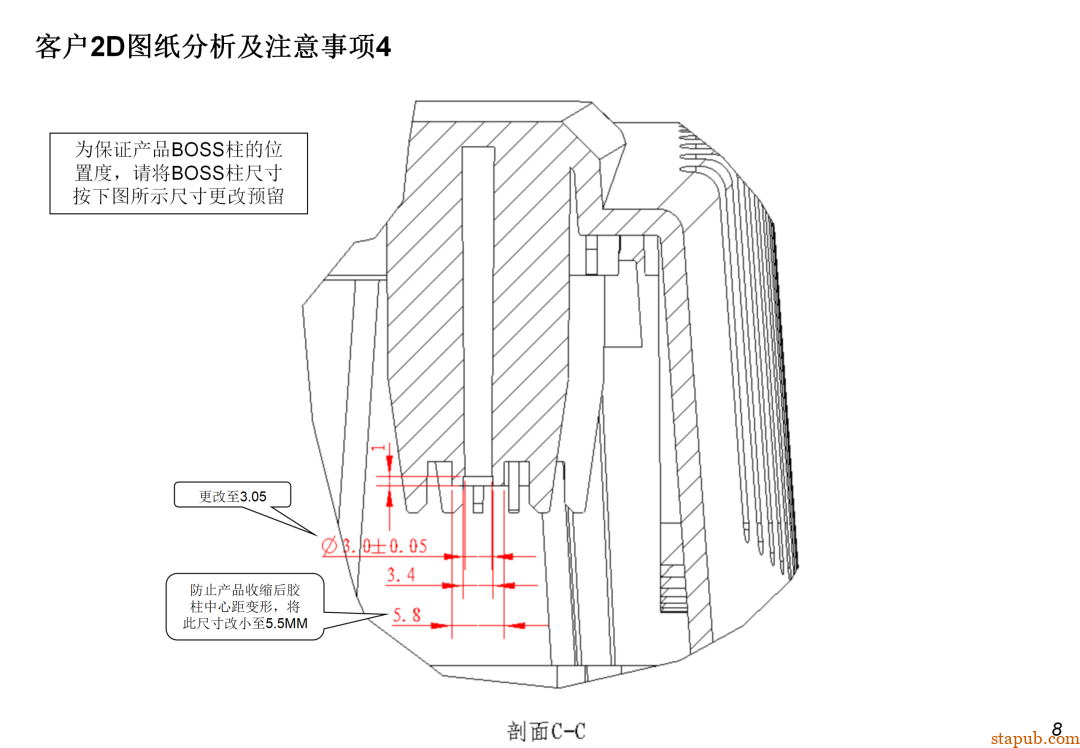

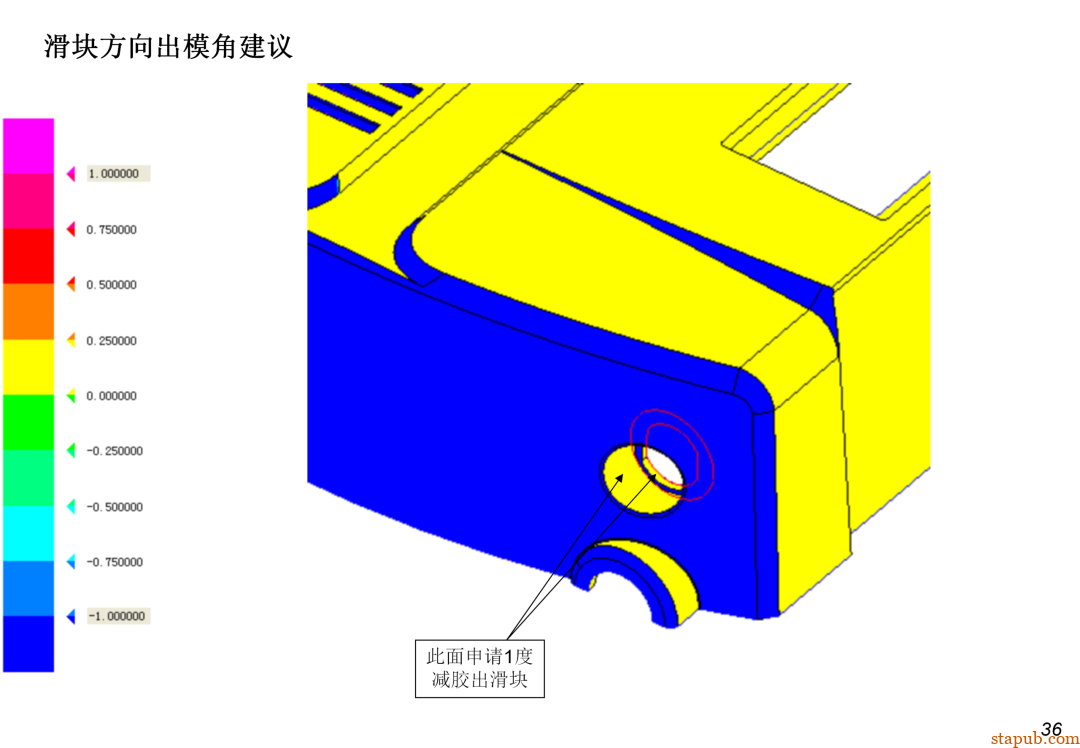

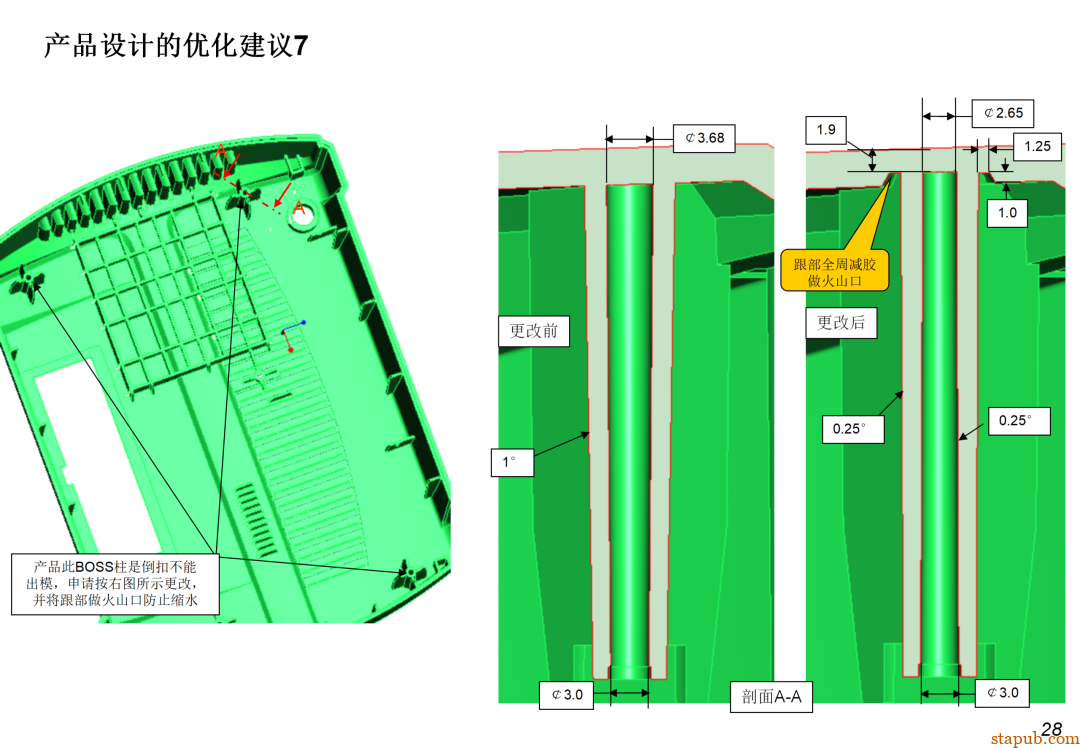

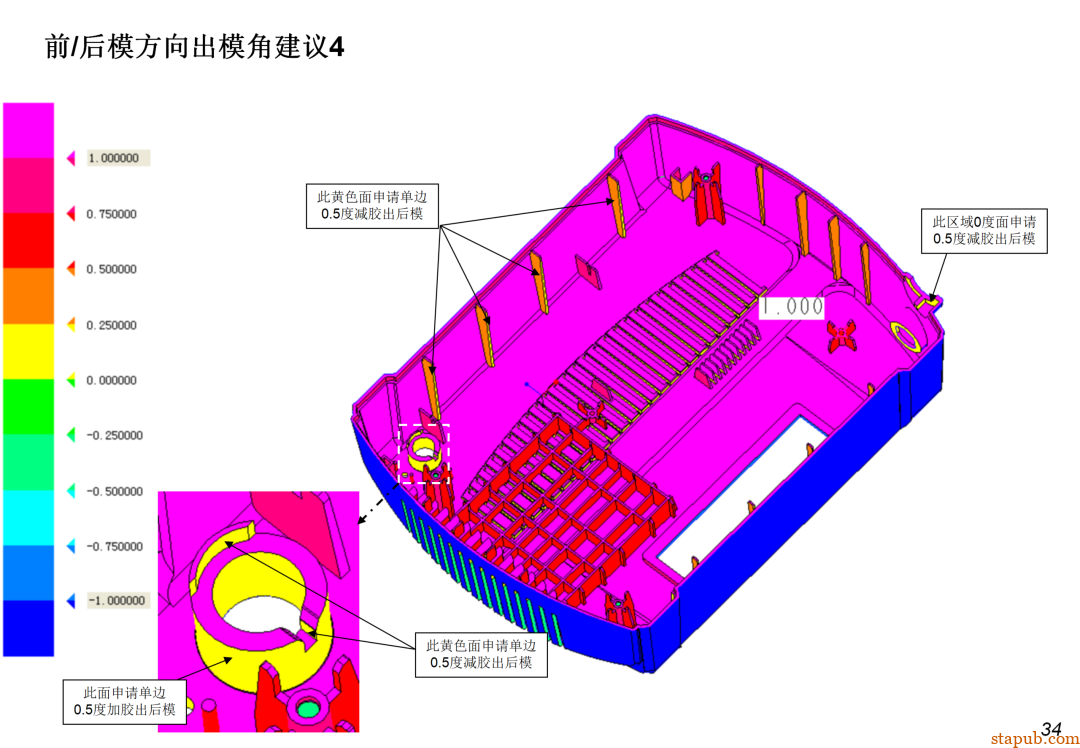

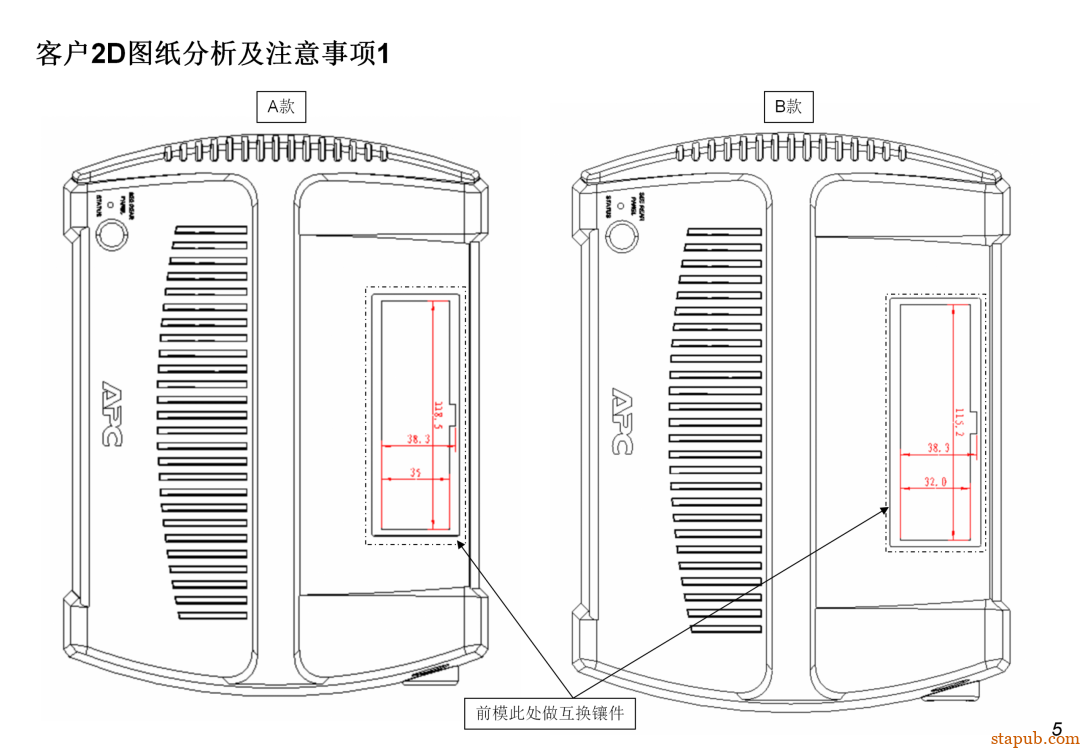

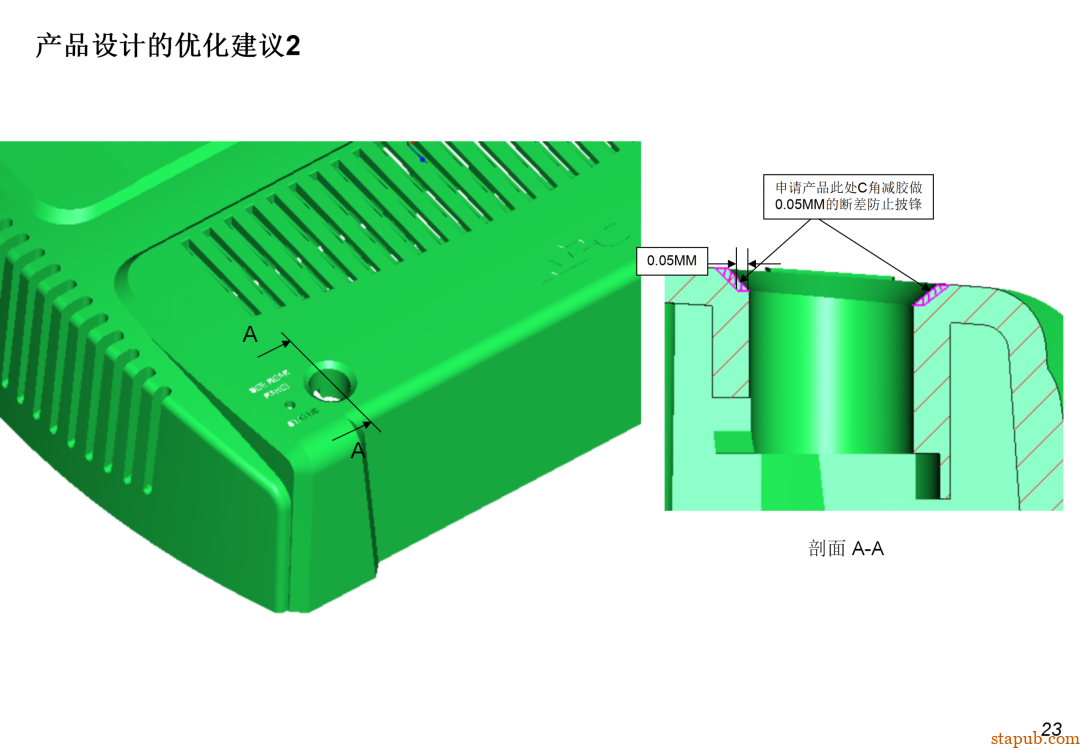

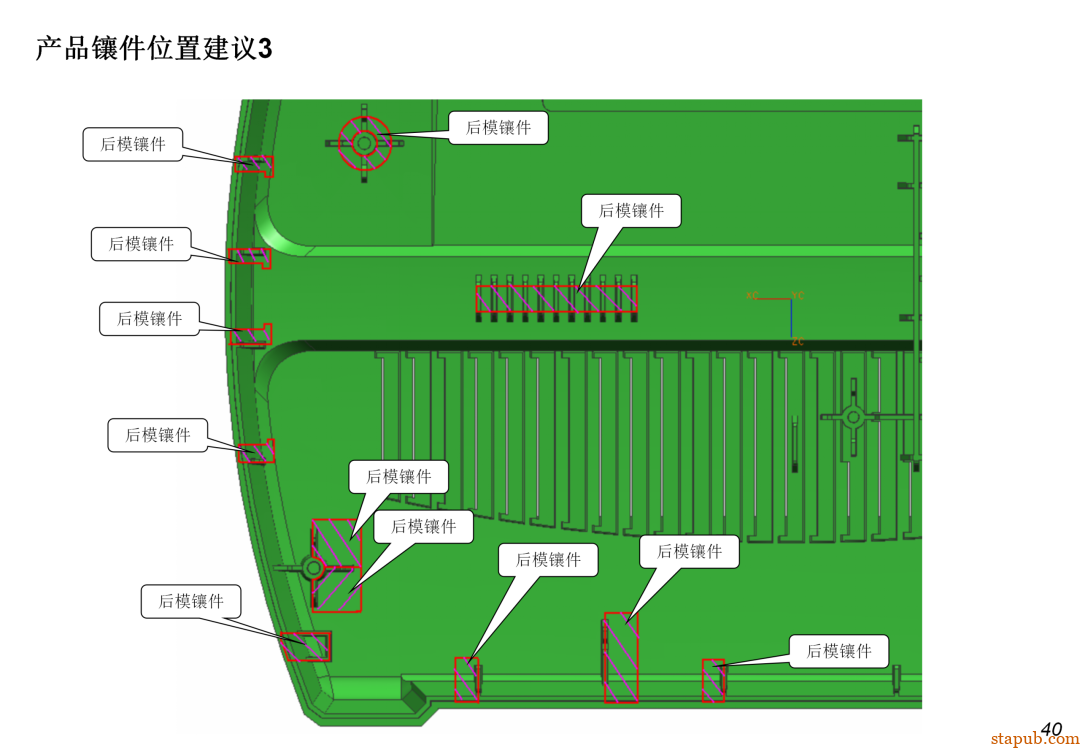

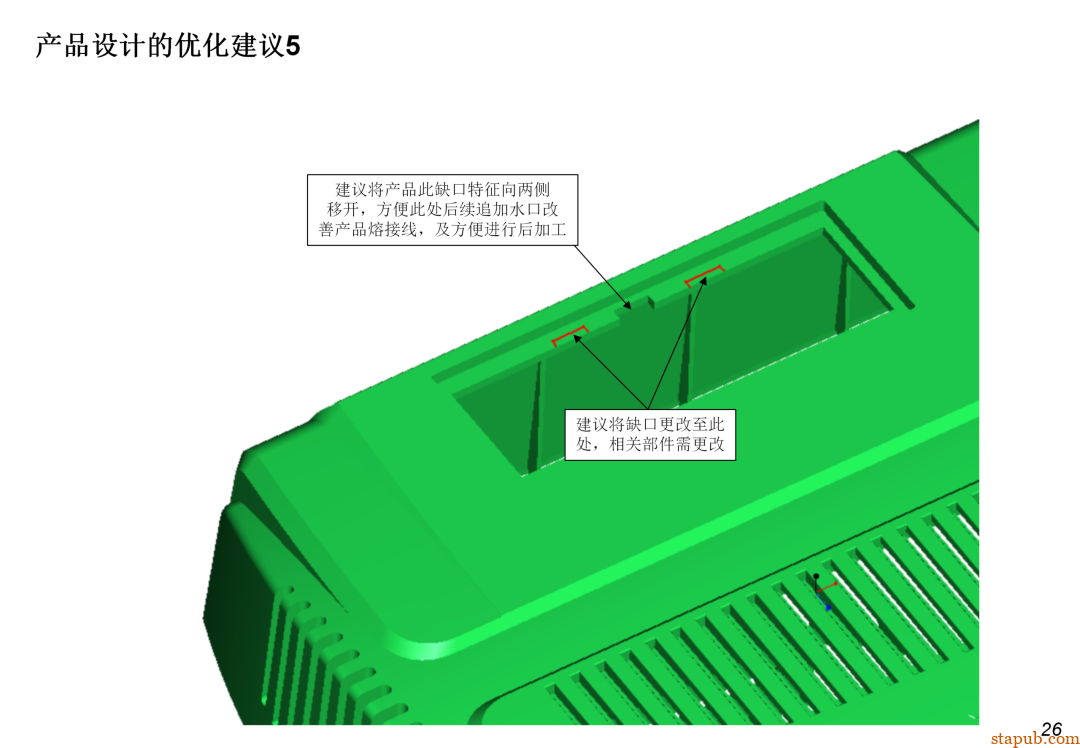

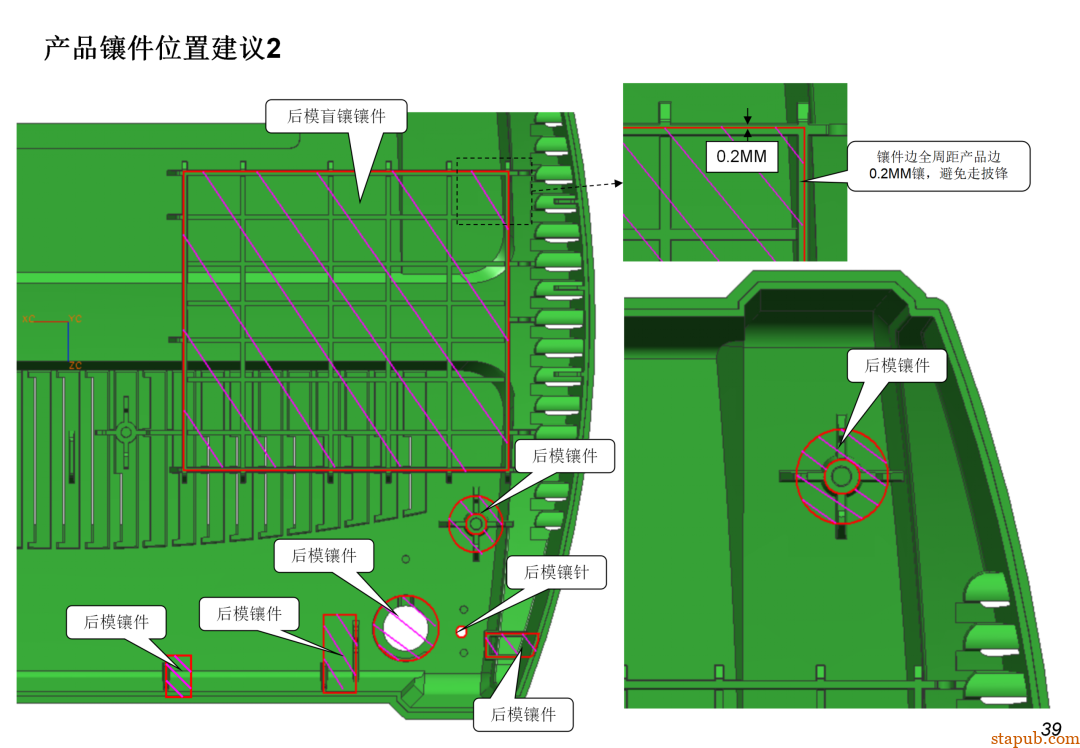

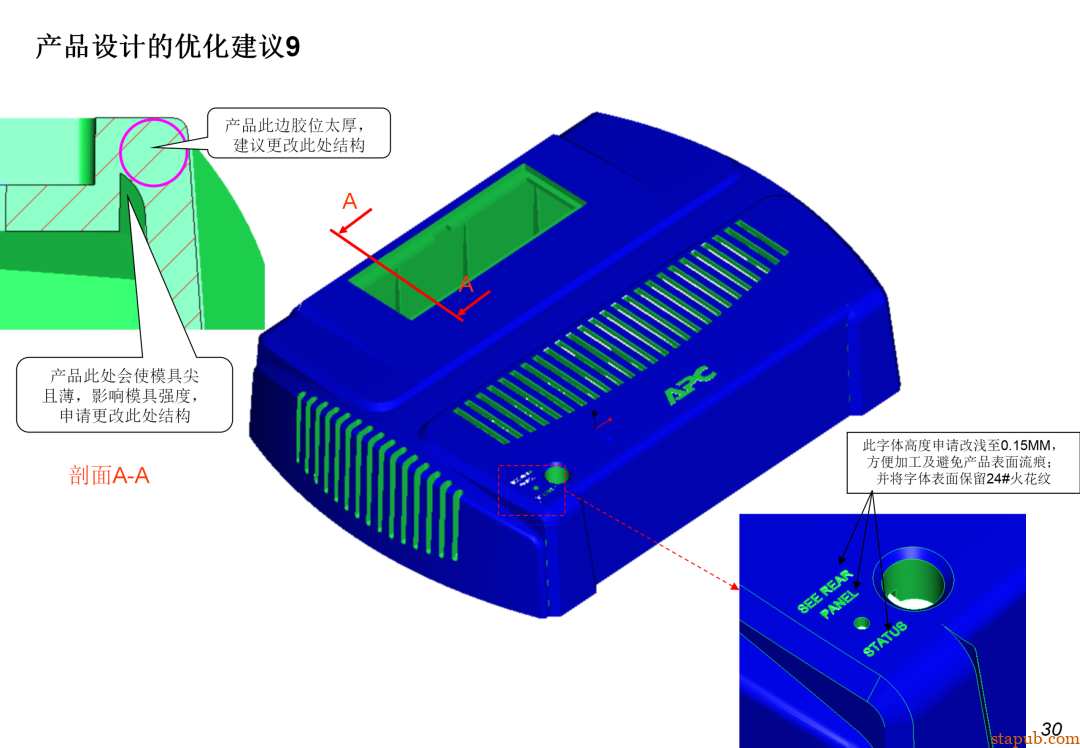

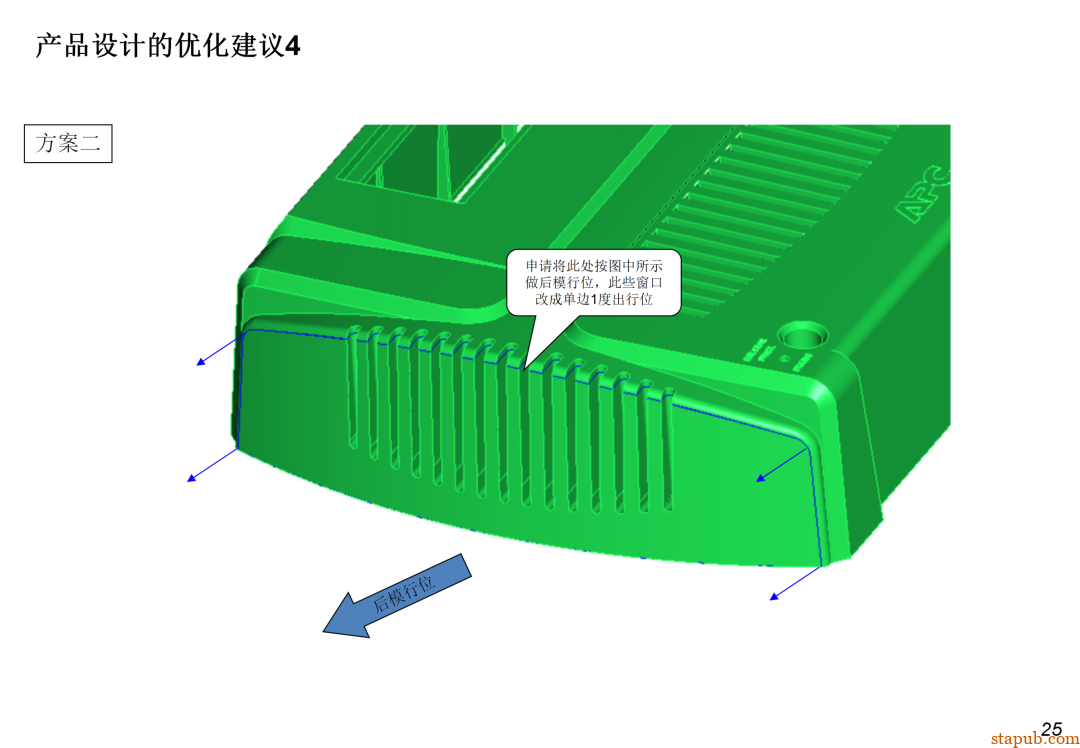

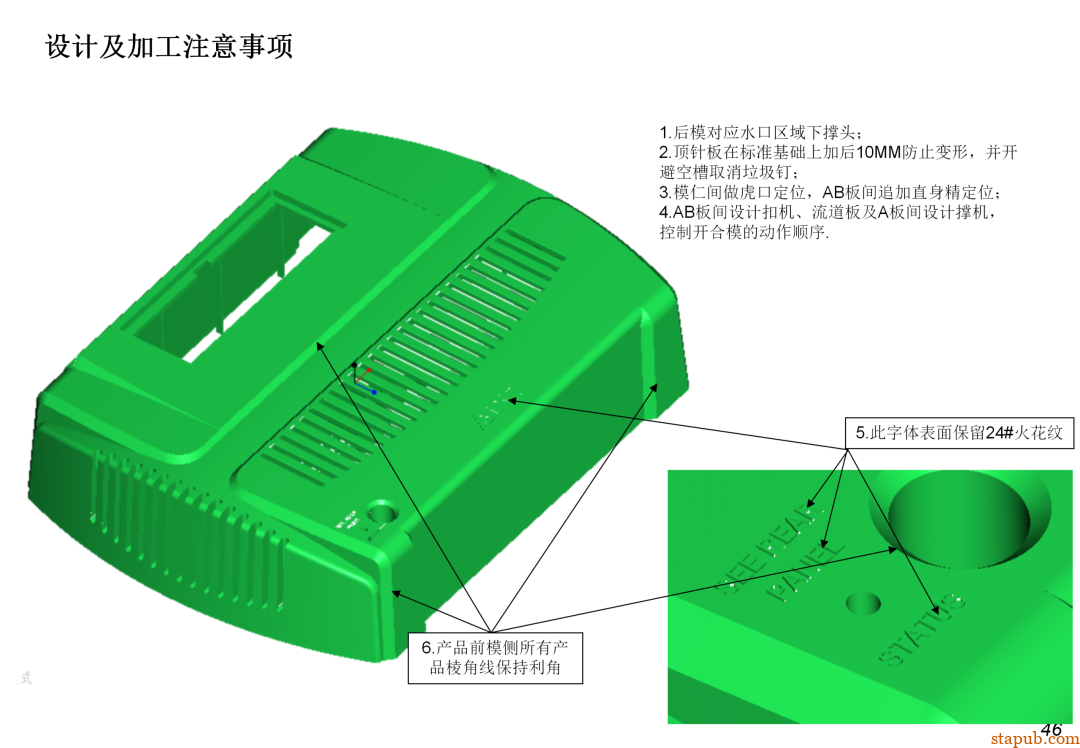

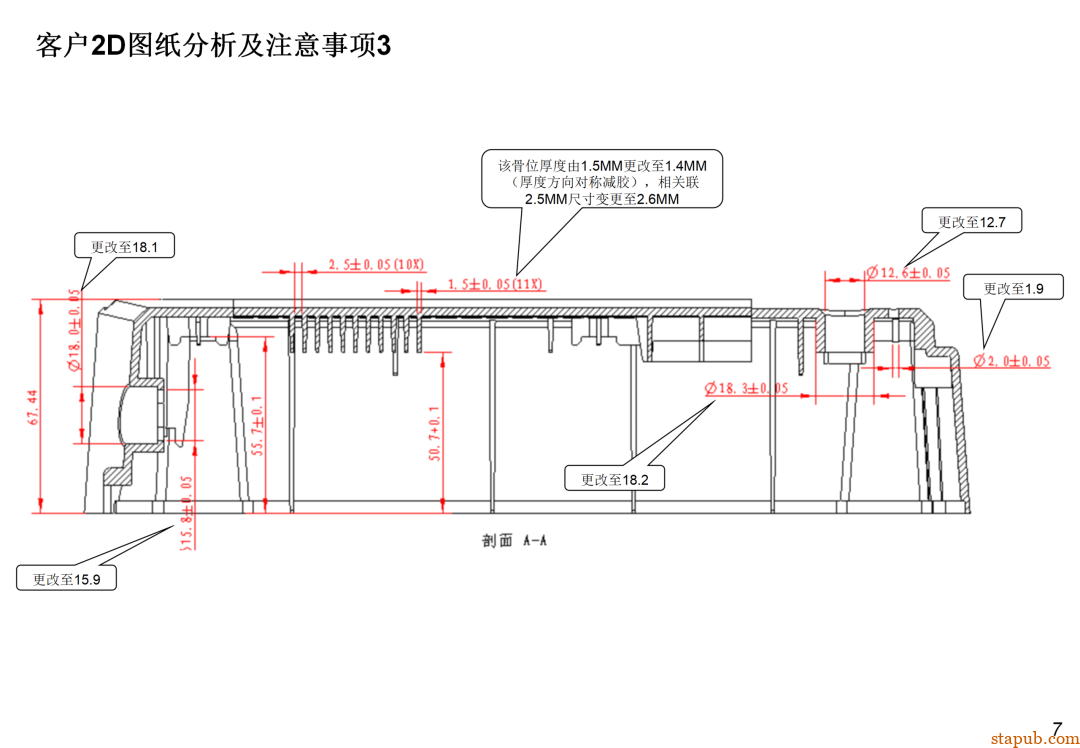

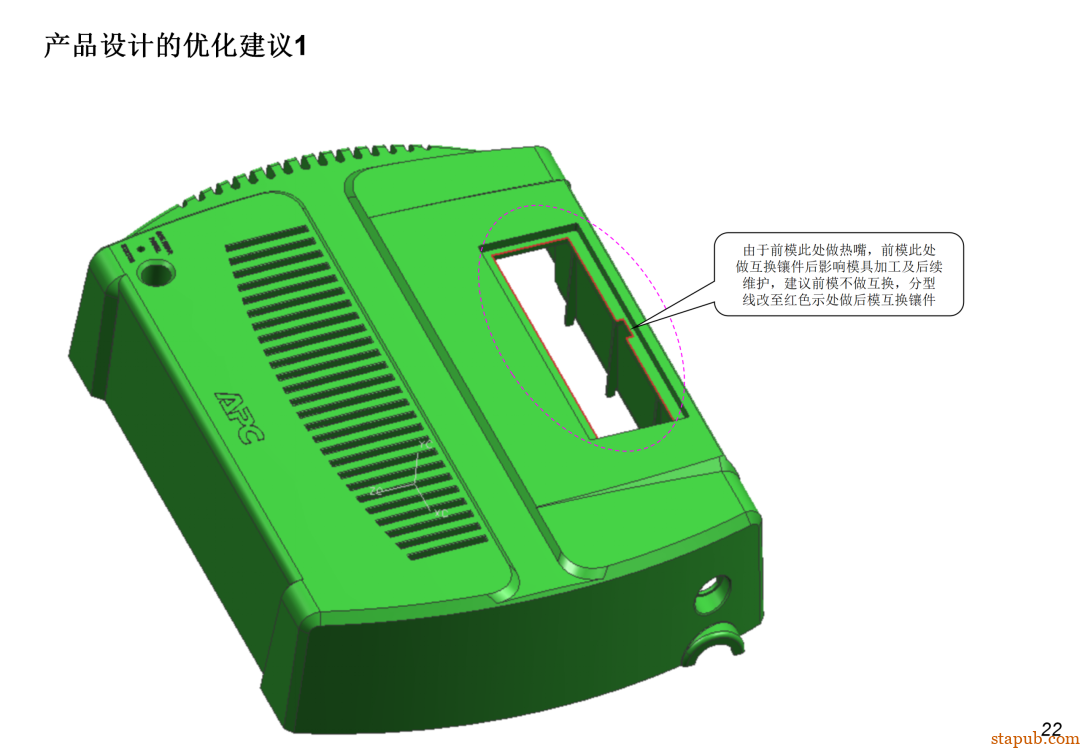

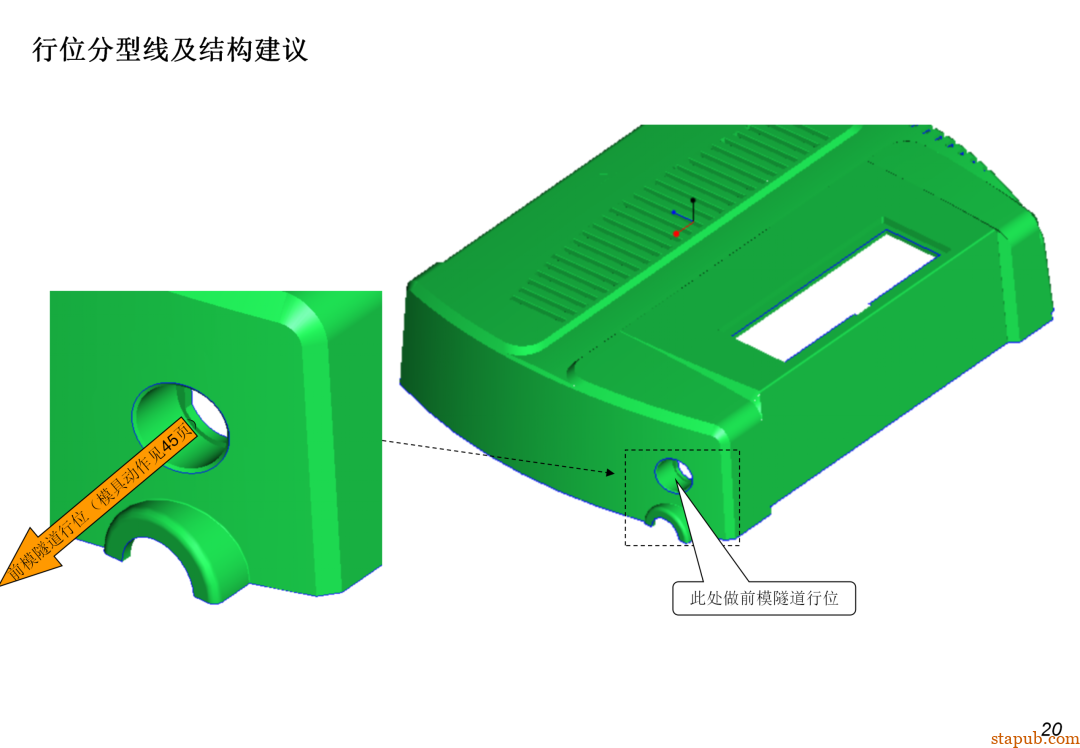

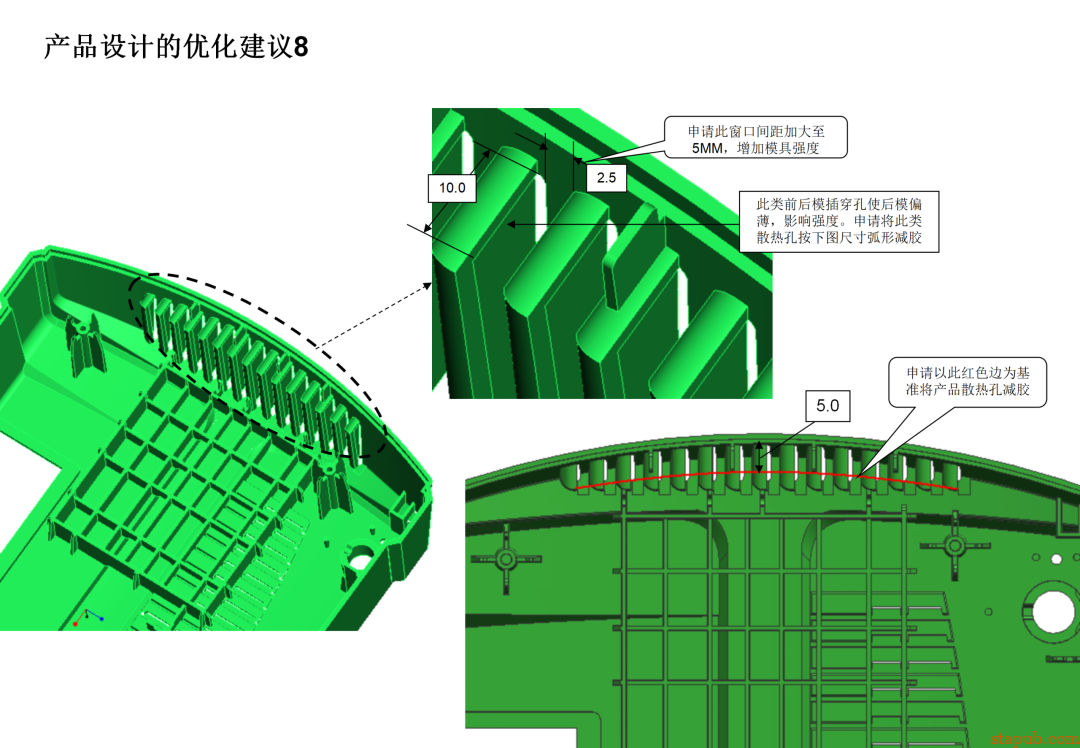

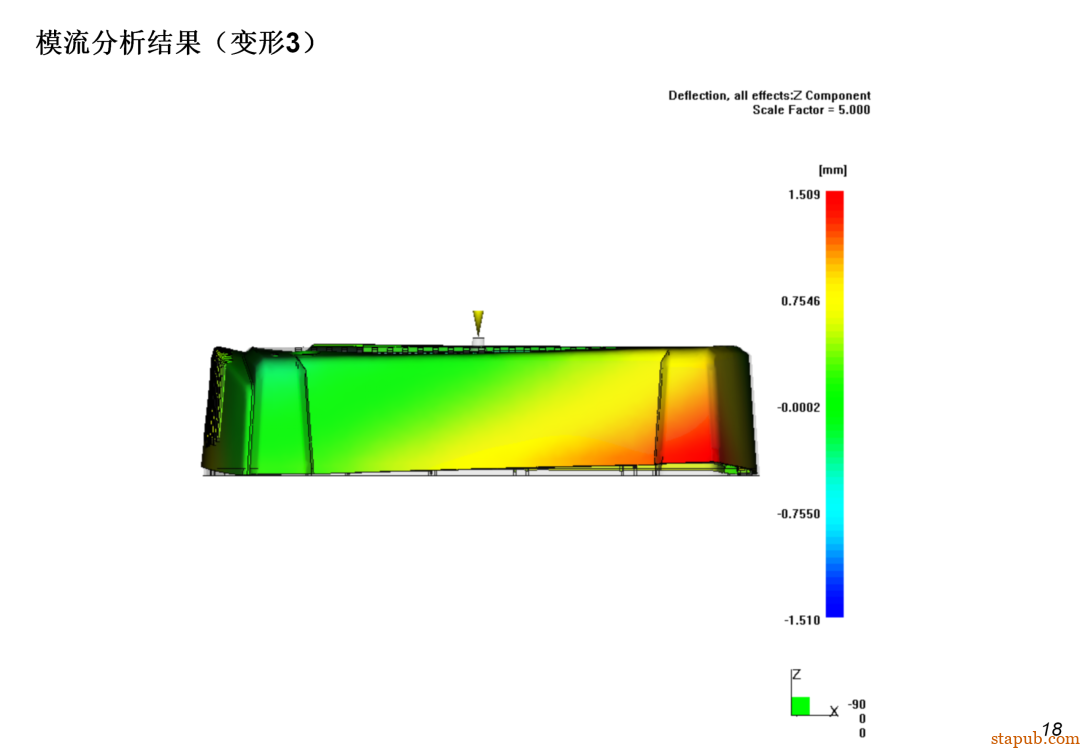

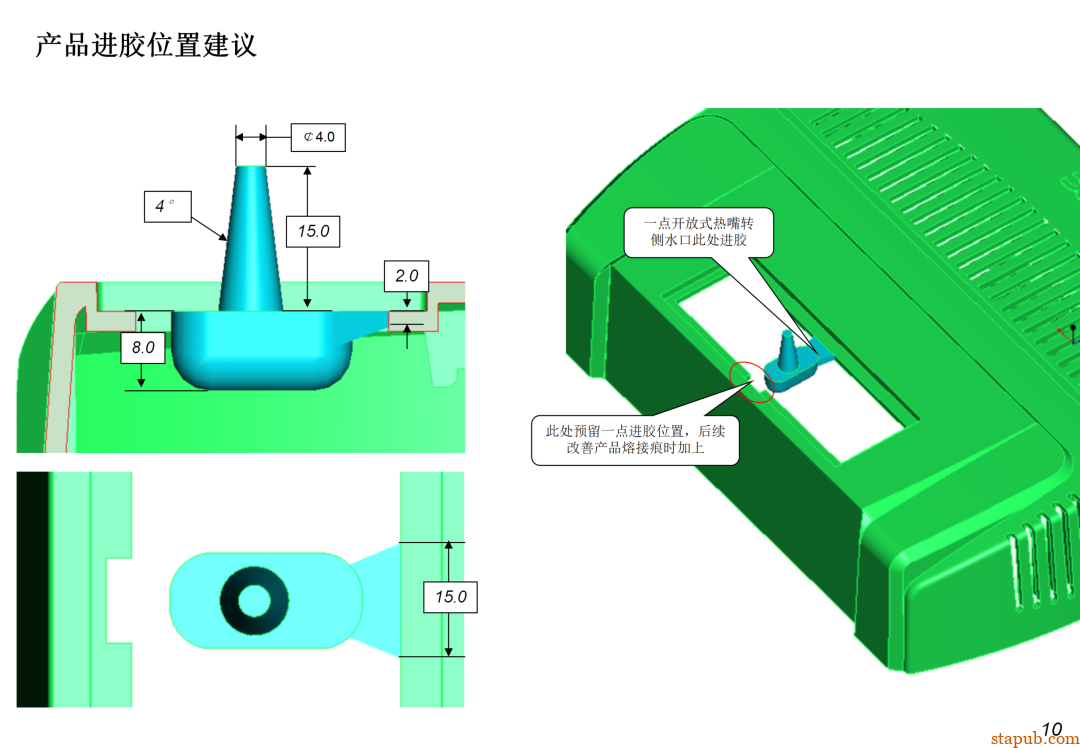

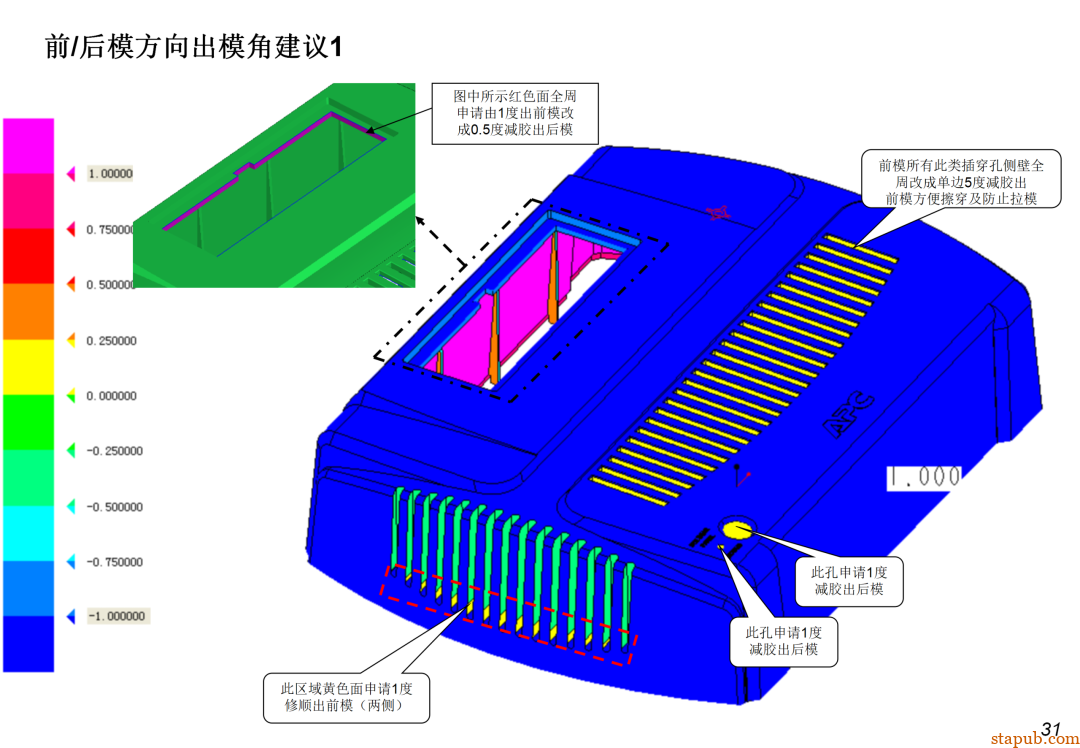

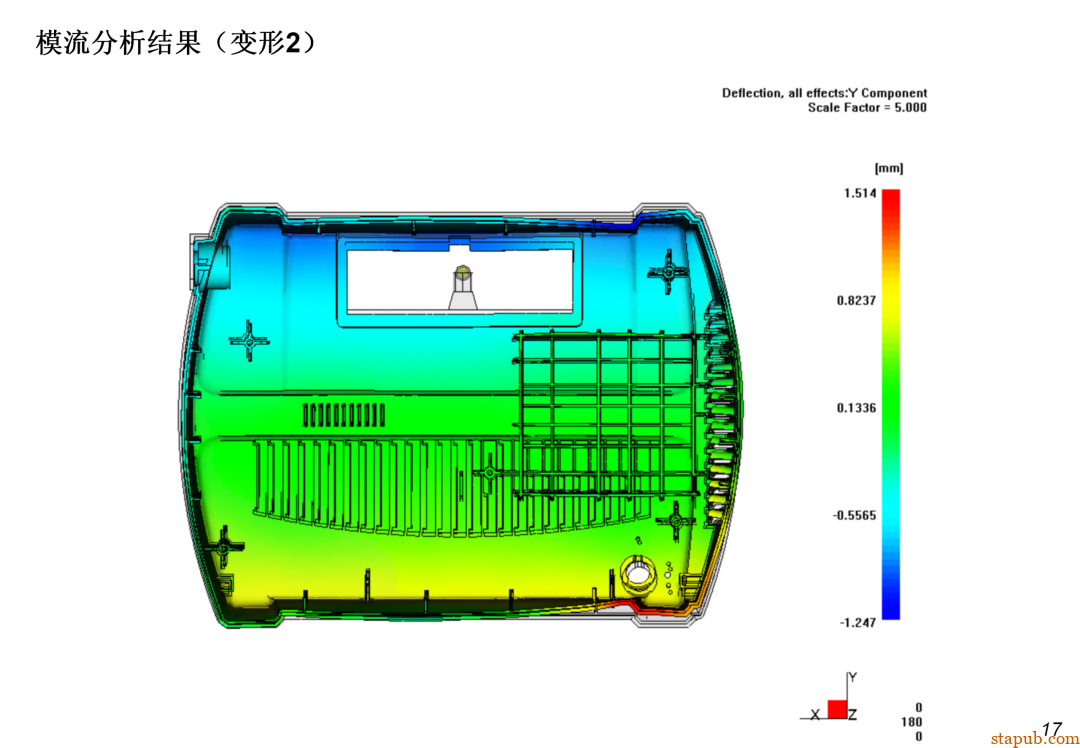

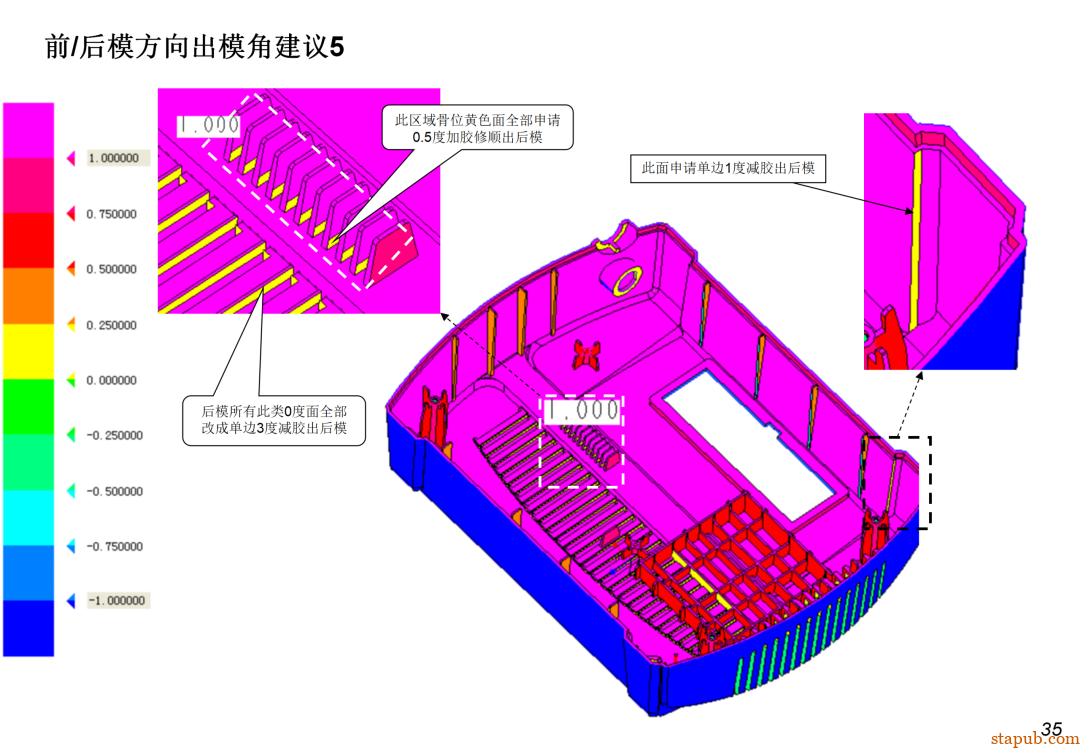

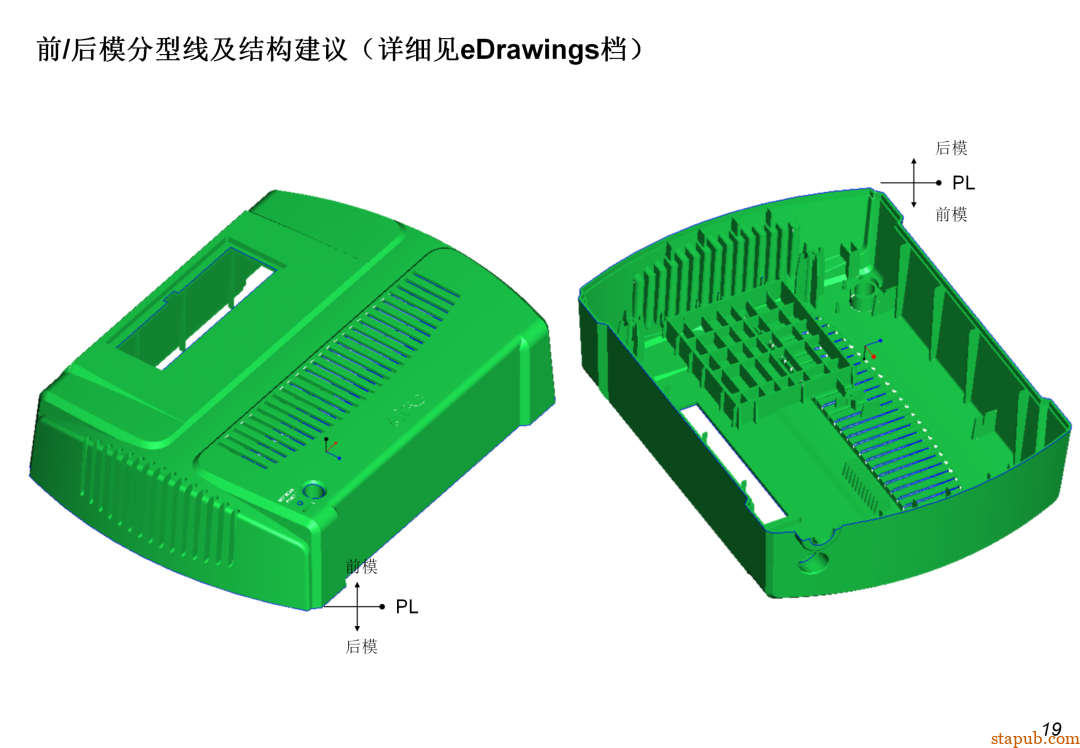

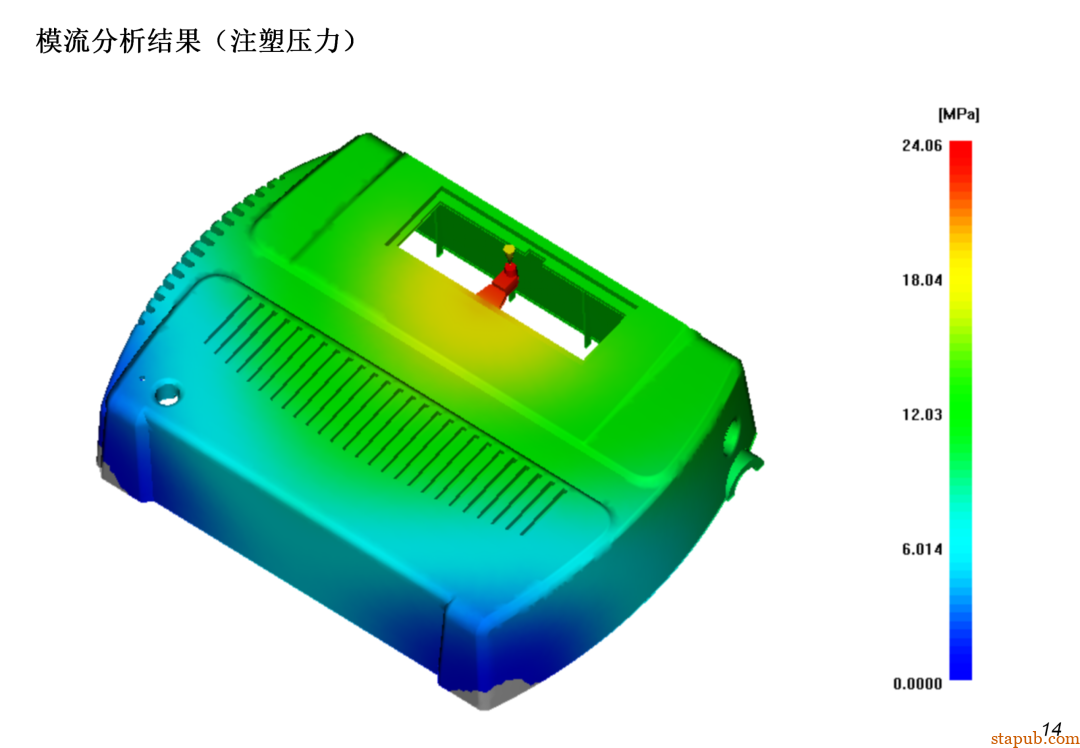

DFM范本案例
