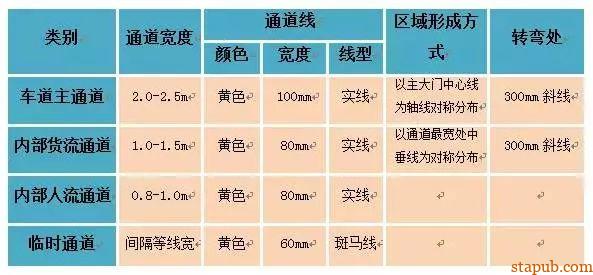

地面通道线、区域划分线

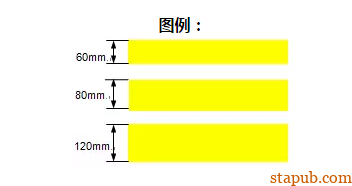

(1)线型
线宽 60mm:原则上用于物品定位线;
线宽 80mm:原则上用于设备区域线;
线宽120mm:原则上用于主通道线。

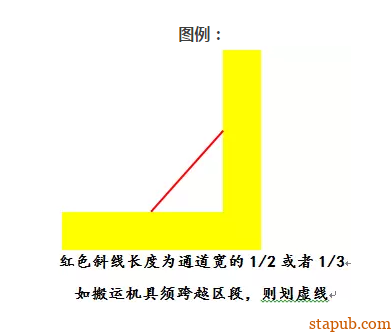

线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合);

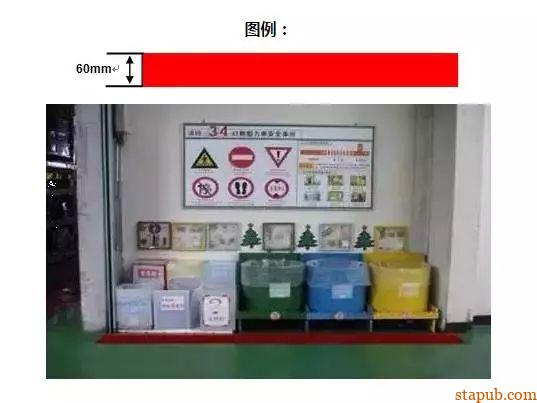

线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);

危险品区域线、警示区域线,消防通道线;

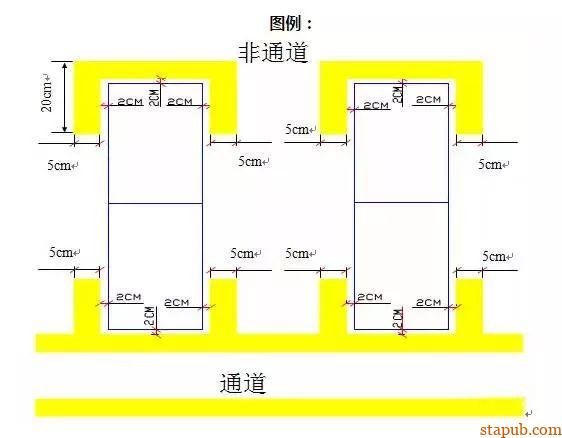

所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

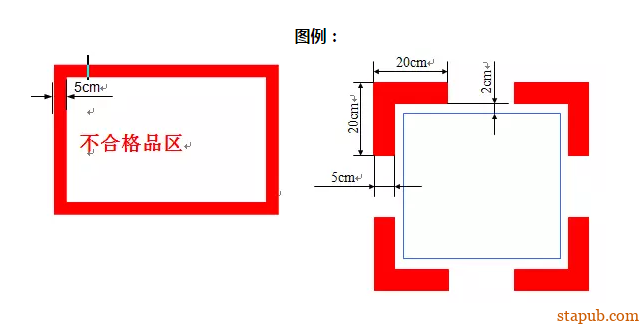

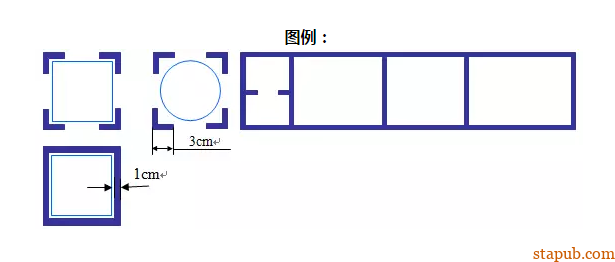

用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位;

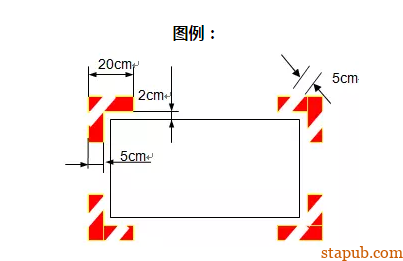

使用红白警示定位线;

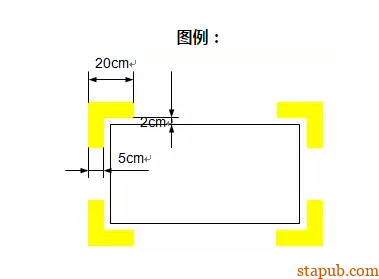

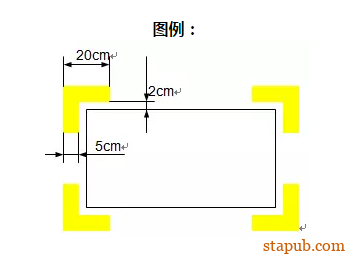

使用黄色四角定位线;

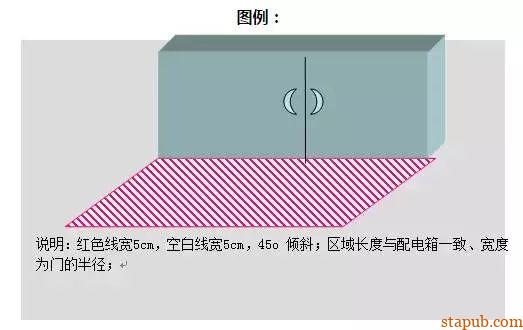

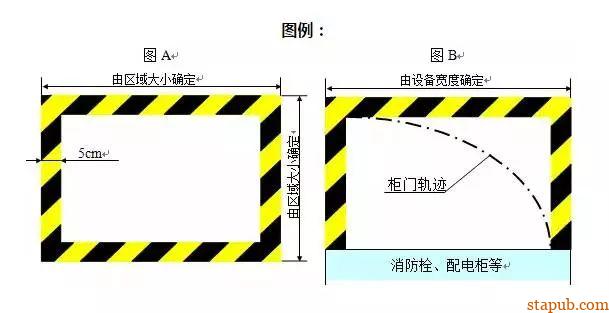

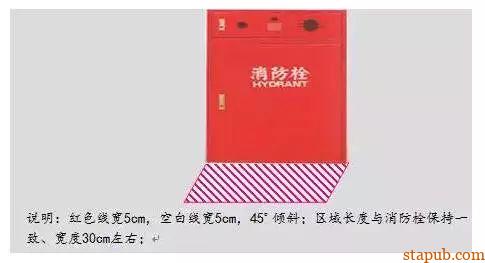

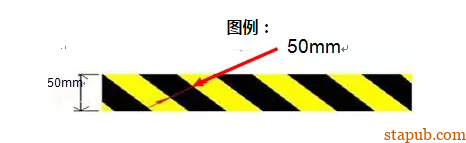

使用红白相间的斑马式填充线;

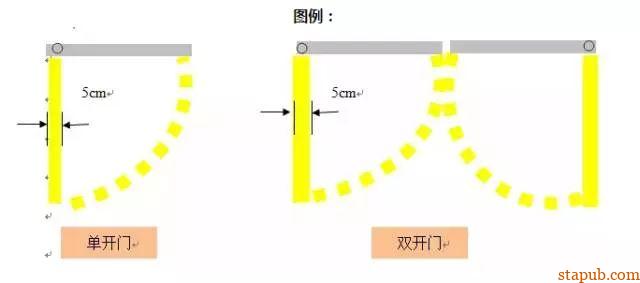

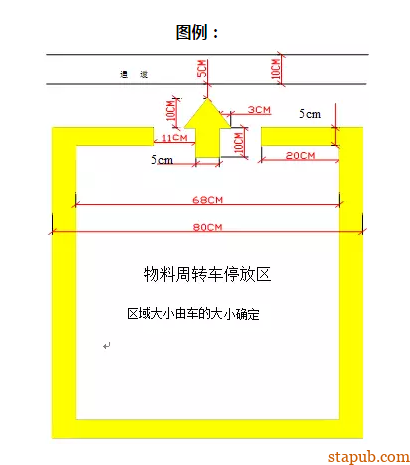

使用黄线四周定位线,并标明起动方向;




设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;

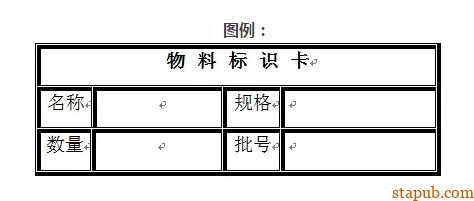

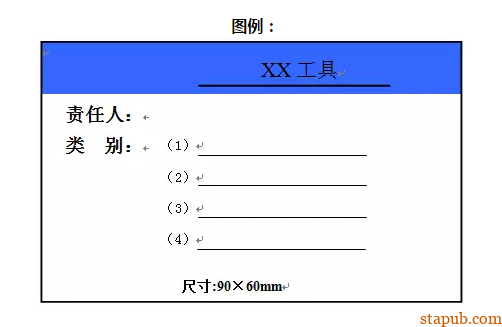

待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒;





刷油漆的注意事项
因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。







其他注意事项
工作场所定置图要规划和显示出:
- 生产场地(或班组区域位置)
- 通道
- 在制品周转地
- 垃圾存放点
- 其他
工作或生产现场内,凡定置图中未注明的设施和物品应予以清除,做到图物相符。
车间里面的窗户不能悬挂窗帘或其他障碍物。
