车、铣、刨、磨、钻、镗所能达到的最高加工精度是多少?

64次阅读
没有评论
加工精度主要用于表征生产产品的精细程度,是评价加工表面几何参数的术语。加工精度用公差等级衡量,等级值越小,其精度越高。

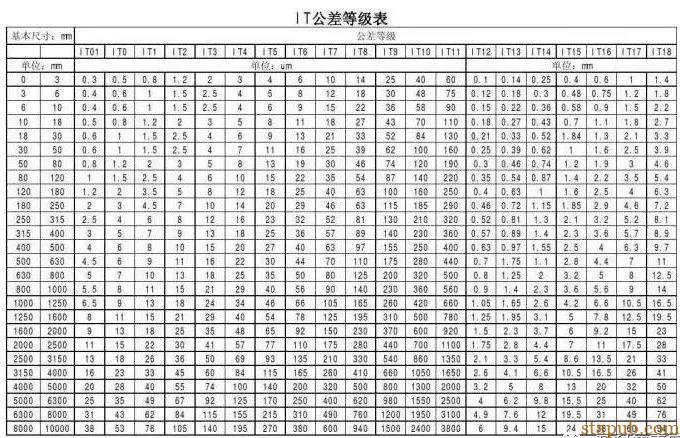

公差等级从IT01,IT0,IT1,IT2,IT3至IT18一共有20个,其中IT01表示的话该零件加工精度最高的,IT18表示的话该零件加工精度是最低的,一般厂矿机械属于IT7级,一般农用机械属于IT8级。产品零部件按功用的不同,需要达到的加工精度不同,选择的加工形式和加工工艺也不同。本文介绍车、铣、刨、磨、钻、镗等常见的几种加工形式所能达到的加工精度。

车、铣、刨、磨、钻、镗所能达到的最高加工精度是多少?

1~车削

工件旋转,车刀在平面内作直线或曲线移动的切削加工。车削一般在车床上进行,用以加工工件的内外圆柱面、端面、圆锥面、成形面和螺纹等。

车削加工精度一般为IT8—IT7,表面粗糙度为1.6—0.8μm。

1)粗车力求在不降低切速的条件下,采用大的切削深度和大进给量以提高车削效率,但加工精度只能达IT11,表面粗糙度为Rα20—10μm。

2)半精车和精车尽量采用高速而较小的进给量和切削深度,加工精度可达IT10—IT7,表面粗糙度为Rα10—0.16μm。

3)在高精度车床上用精细修研的金刚石车刀高速精车有色金属件,可使加工精度达到IT7—IT5,表面粗糙度为Rα0.04—0.01μm,这种车削称为”镜面车削”。

2~铣削

铣削是指使用旋转的多刃刀具切削工件,是高效率的加工方法。适于加工平面、沟槽、各种成形面(如花键、齿轮和螺纹)和模具的特殊形面等。按照铣削时主运动速度方向与工件进给方向的相同或相反,又分为顺铣和逆铣。

铣削的加工精度一般可达IT8—IT7,表面粗糙度为6.3—1.6μm。

1)粗铣时的加工精度IT11—IT13,表面粗糙度5—20μm。

2)半精铣时的加工精度IT8—IT11,表面粗糙度2.5—10μm。

3)精铣时的加工精度IT16—IT8,表面粗糙度0.63—5μm。

3~刨削

刨削加工是用刨刀对工件作水平相对直线往复运动的切削加工方法,主要用于零件的外形加工。

刨削加工精度一般可达IT9—IT7,表面粗糙度为Ra6.3—1.6μm。

1)粗刨加工精度可达IT12—IT11,表面粗糙度为25—12.5μm。

2)半精刨加工精度可达IT10—IT9,表面粗糙度为6.2—3.2μm。

3)精刨加工精度可达IT8—IT7,表面粗糙度为3.2—1.6μm。

4~磨削

磨削是指用磨料,磨具切除工件上多余材料的加工方法,属于精加工在机械制造行业中应用比较广泛。

磨削通常用于半精加工和精加工,精度可达IT8—IT5甚至更高,表面粗糙度一般磨削为1.25—0.16μm。

1)精密磨削表面粗糙度为0.16—0.04μm。

2)超精密磨削表面粗糙度为0.04—0.01μm。

3)镜面磨削表面粗糙度可达0.01μm以下。



5~钻削

钻削是孔加工的一种基本方法,钻孔经常在钻床和车床上进行,也可以在镗床或铣床上进行。

钻削的加工精度较低,一般只能达到IT10,表面粗糙度一般为12.5—6.3μm,在钻削后常常采用扩孔和铰孔来进行半精加工和精加工。

6~镗削

镗削是一种用刀具扩大孔或其它圆形轮廓的内径切削工艺,其应用范围一般从半粗加工到精加工,所用刀具通常为单刃镗刀(称为镗杆)。

1)对钢铁材料的镗孔精度一般可达IT9—IT7,表面粗糙度为2.5—0.16μm。

2)精密镗削的加工精度能达到IT7—IT6,表面粗糙度为0.63—0.08μm。

车、铣、刨、磨、钻、镗所能达到的最高加工精度是多少?

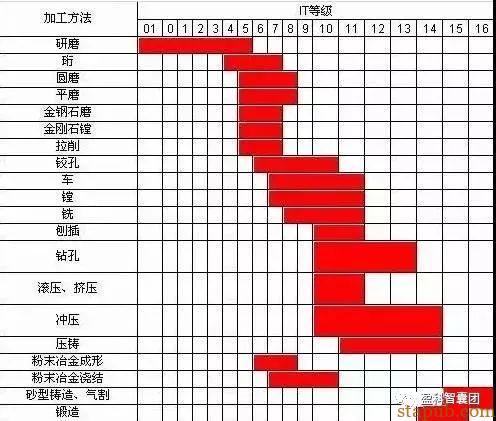

下面这个表更直观哦!

车、铣、刨、磨、钻、镗所能达到的最高加工精度是多少?
