动力电池PACK泄露率计算方法

113次阅读
没有评论

很多人都知道泄漏率的公式

LRsccm=(V×∆p)/(Patm×t)

备注:行业里面,泄漏率的单位一般是:cc/min


那么上述泄漏率的公式是怎么得来的呢?回到你学过的初中物理知识,请看下面的推导过程。

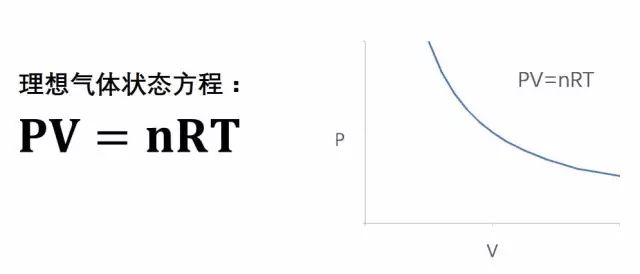

1. 泄漏率公式来源于理想气体状态方程

动力电池PACK泄露率计算方法

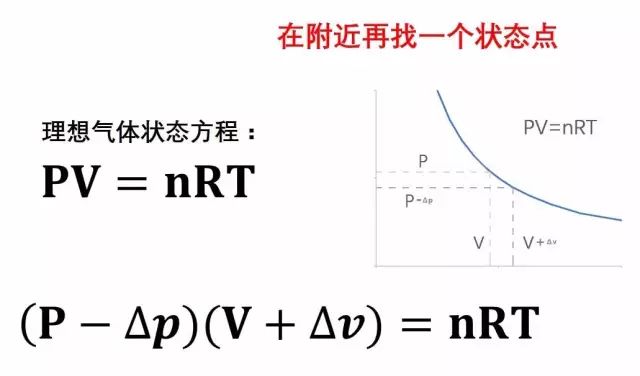

2. 我们在方程中找两个状态点

动力电池PACK泄露率计算方法

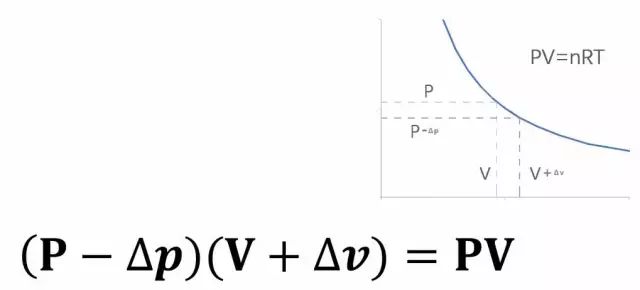

3. 在温度相同的情况下,两个等式左边相等

动力电池PACK泄露率计算方法

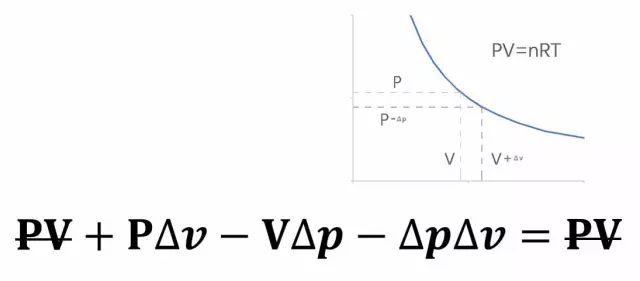

4.  删除等式两边相同项

动力电池PACK泄露率计算方法

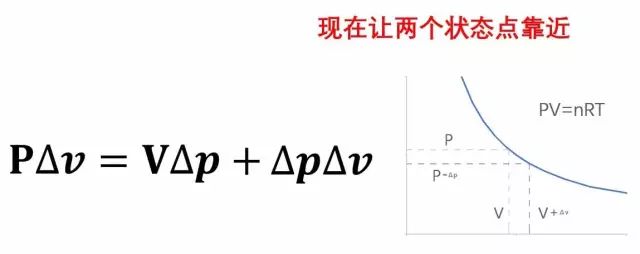

5.  现在让两个状态点靠近,∆p 和∆v 相对于P和V将越来越小

动力电池PACK泄露率计算方法

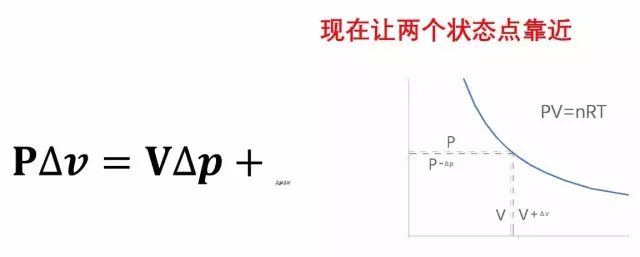

6.  现在∆p 和∆v相对P和V已经非常小了

动力电池PACK泄露率计算方法

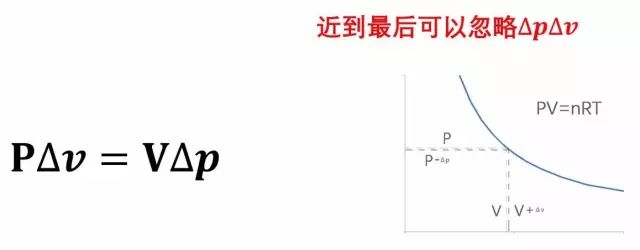

7.  现在已经小到可以将∆p 和∆v忽略不计了

动力电池PACK泄露率计算方法

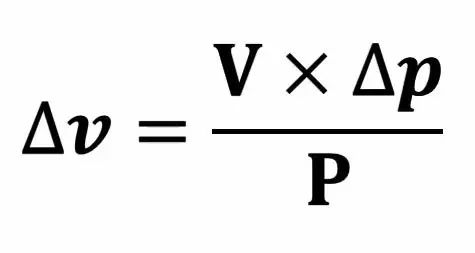

8.  现在将等式变换下就得到以下公式

动力电池PACK泄露率计算方法

9.  由此就得到了泄漏率计算公式

动力电池PACK泄露率计算方法

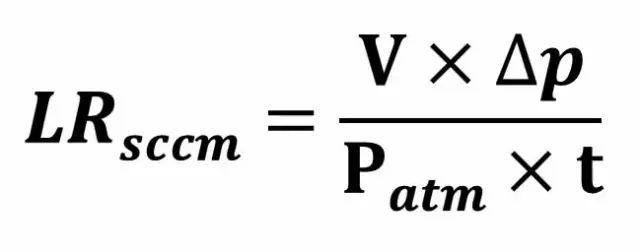

10.  将压力换成标准状态下的大气压力,就得到了sccm结果的泄漏率公式

动力电池PACK泄露率计算方法

从以上可以看出,该公式是∆p很小的时候才成立,那得多小呢?

∆p相对于P小得多,小到可以忽略不计。

Patm:标准大气压;

t:测试时间;

∆p:压降值;

V:被测物体的体积,可以根据标准漏孔算出来;

文章转自:一览众车
