轴承里的滚珠是怎么装进去的

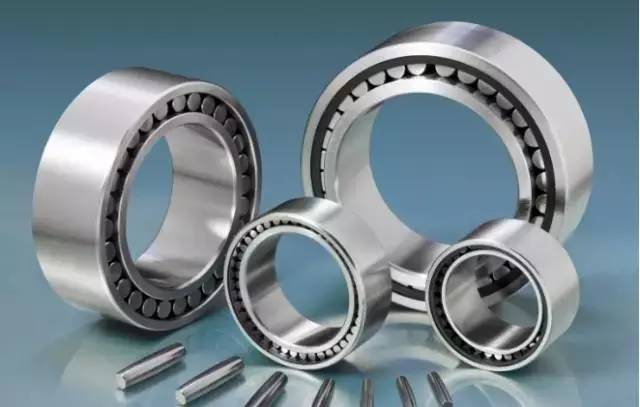

轴承是机械行业不可或缺的产品,可是你知道轴承里的滚珠是如何装进去的吗?看看下面这张图,你是不是有恍然大悟的感觉!

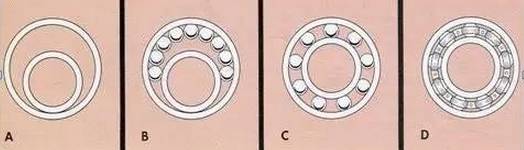

在轴承行业,把钢珠放到内外圈中间这道工序叫做“合套”。“合套”工序:

1. 准备好内外圈,内圈靠一边放置

2. 放入钢球

3. 分球,用带小爪子的分球器将钢球均匀分开

4. 安放保持架并将两片保持架铆和

在实际生产中还有满装的,一般是带有装球缺口的。用的比较少: 可以看到在一侧有装球缺口,钢球从那个缺口里填进去,不过这种轴承承受轴向载荷的能力比较小,用的也比较少。

经典的轴承生产工艺流程,(看完你会对轴承的生产工艺会有全面的了解)▼


文章转自:材料科学与工程
