GD&T里的CF,CT,CZ,你知道表示的是什么吗?

2019年08月30日 专业知识 暂无评论 阅读 860 人 次

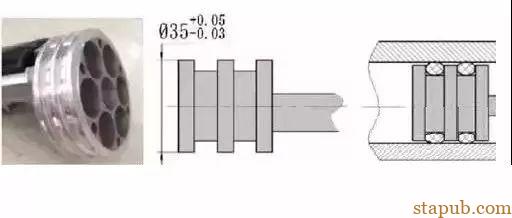

在我们日常的测量中,常常遇到下面的类活塞结构,它要求孔轴之间间隙配合。见下图:

已知轴的直径是35,公差如图。我们如何应用恰当的几何公差或修饰符号来控制轴和孔以确保间隙配合?

很多朋友认为,在包容原则的情况下,只要将尺寸线引线的延长线通过三段外圆柱面,在公差配置上只要保证孔的下限大于轴的上限就可以确保其间隙配合了。

事实上,尺寸引线的延长线通过三段外圆柱面,只能表示三段圆柱的名义尺寸和公差一样。即只能保证三段外圆柱面中的任一一段能够和空间隙配合,但是作为一个整体却不能保证间隙配合,因为三段外圆柱面之间的同轴误差并没有得到控制。



那么为了确保间隙配合,我们该怎么做呢?

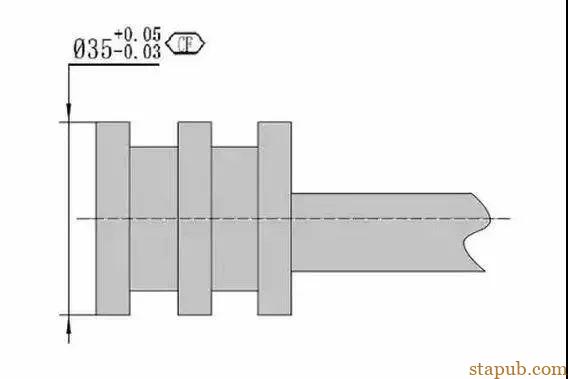

在ASME(Y14.5-2009)里边有一个修饰符号,CF(Continues Feature),术语叫“连续特征”。顾名思义,有了CF这个修饰符号后,将这个由两个密封圈槽分割成的三段外圆柱面看成一个连续的外圆柱面来控制。当然这个符号需要和包容原则一起使用才有意义。如图所示:

前面我提到过包容原则的概念,这里对三段外圆柱面的要求是:

三段外圆柱面不能超出同一个MMC的理想边界(即三段外圆柱面上所有的点要素不能超出直径为35.05的理想圆柱体外)。对于检测来说,就是将三段外圆柱当成一个外圆柱来采点拟合,其最小外接圆柱的直径不能大于35.05。局部尺寸不能小于34.97。

所以对于轴来说,我们需要加修饰符号CF,对于孔的公差设置,只要保证孔的下限能大于轴的上限,就能保证间隙配合。至于孔的上限,则根据功能由最大允许的间隙来控制。

目前为止,CF是ASME特有的符号,不仅可以用于FOS(尺寸要素),也可以用于平面。



那么在ISO里边,我们又该如何做呢?

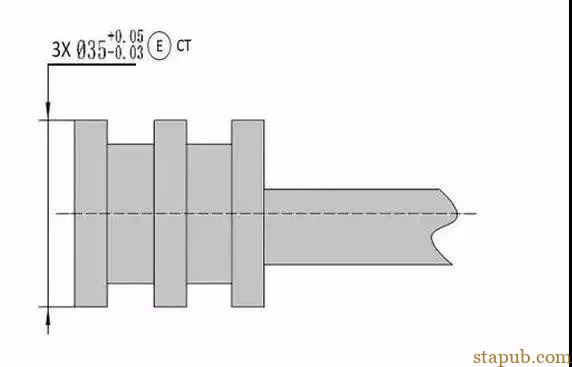

ISO 14405-1:2010里也提供了一个特有的修饰符号(国标目前还没有),叫CT(Common Tolerance),术语叫“公共公差”。它的使用对象是多个FOS(尺寸要素),当需要把几个尺寸要素看作一个尺寸要素来要求时,需要加这个修饰符号。基于我们举得例子,需要和包容原则一起使用(前面需用加"3x"):

在这里的要求和检测概念同CF。

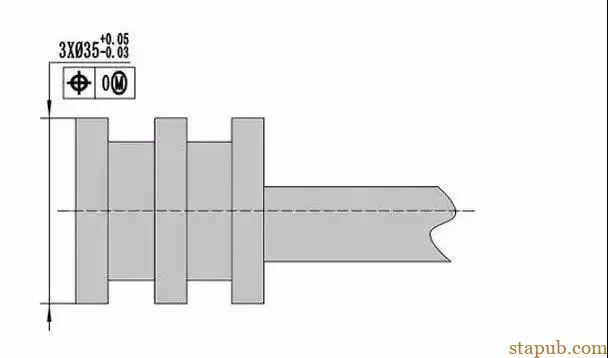

可能又有朋友会问,我不知道这几个生僻的符号,我能用几何公差加上0公差来代替吗?答案是,完全可以,如下图:

由上面不带基准的位置公差可以得知,MMVB-35.05+0-35.05,该三段外圆柱面上所有的点要素都不能超出直径是35.05最大实体实效边界。局部尺寸必须满足图纸尺寸公差要求。

至于CZ,表示公共公差带,是ISO特有的标准,必须应用于多个特征,且这些特征的公差带的自由度没有完全被限制死,或者基准带"M"圈,"><"等修饰符号。

来源:检具大师
